ギアーの3Dスキャンデータ
ギア(歯車)には様々な種類があり、それぞれ異なる用途と機能があります。主なギアの種類には以下のようなものがあります:

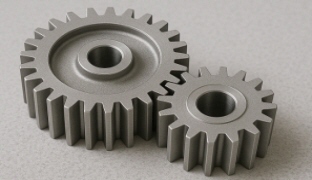

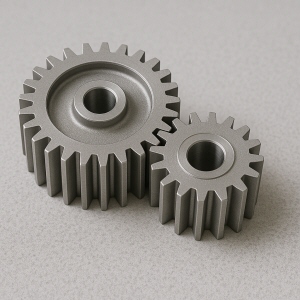

スパーギア(直歯車) – 最も一般的なタイプで、軸が平行な場合に使用されます。歯が車輪の円周に沿って直線的に配置されています。

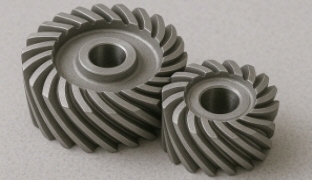

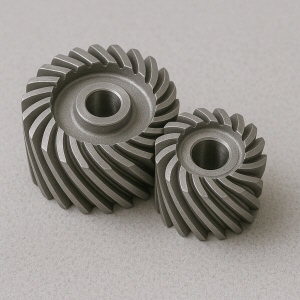

ヘリカルギア – 歯が斜めに配置されており、スパーギアよりも滑らかで静かな動作が可能です。平行または交差する軸に対応可能です。

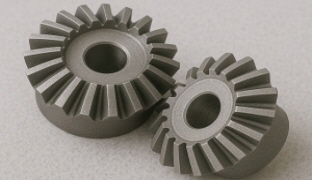

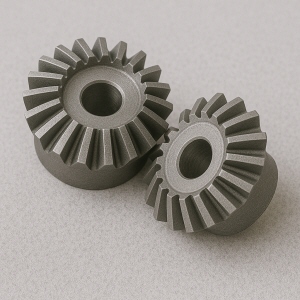

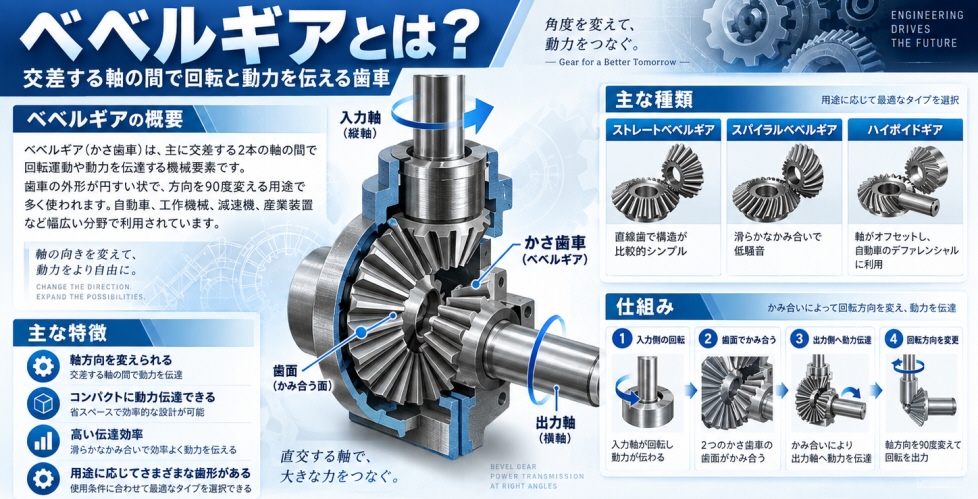

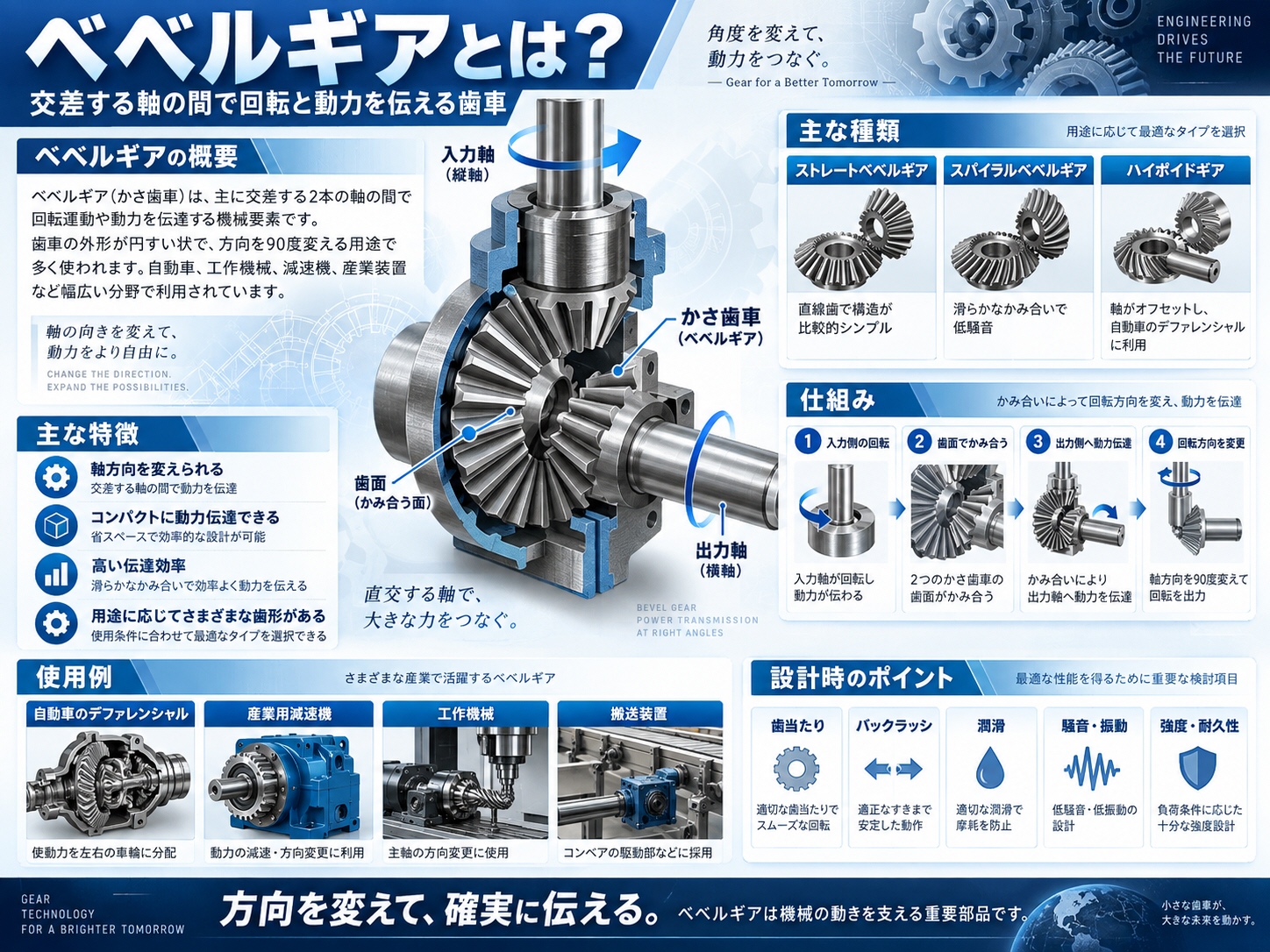

ベベルギア – 通常、直角に交差する軸を接続するために使用されます。円錐形の形状をしており、軸の角度に合わせて設計されます。
ハイポイドギア – ベベルギアの一種で、軸が互いにオフセットされている場合に使われます。自動車の差動装置などに使用されます。

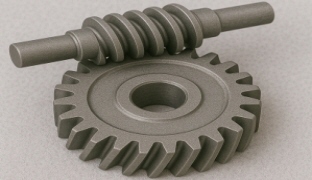

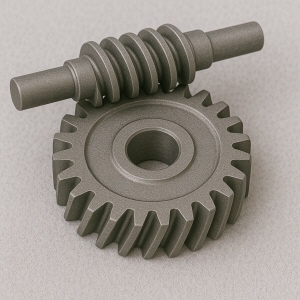

ウォームギア – ねじのような形状のウォーム(螺旋)とウォームホイールで構成され、非常に高い減速比を実現できます。軸が直角に交差する場合に使用されます。

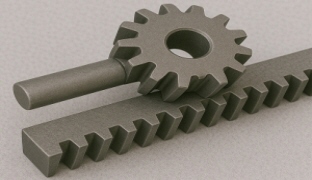

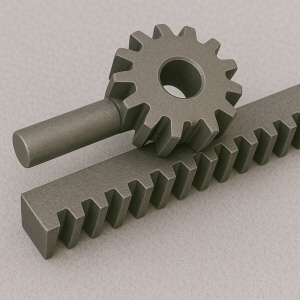

ラックアンドピニオン – ラック(直線状の歯車)とピニオン(小型の円形歯車)が組み合わさっており、回転運動を直線運動に変換するのに使用されます。自動車のステアリングシステムなどに利用されます。

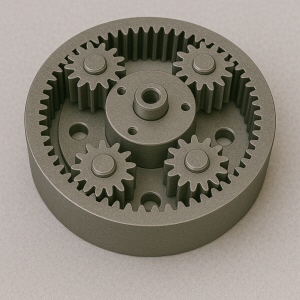

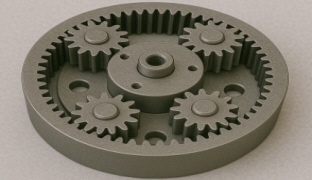

プラネタリーギア(遊星歯車装置) – 中心のサンギア、周囲を回るプラネットギア、外側のリングギアから成り、コンパクトで高い減速比が可能です。自動車のトランスミッションなどに用いられます。
これらのギアはそれぞれ特定の機械的な要求に応じて選ばれ、多様な工業製品や機械の中で重要な役割を果たしています。
ギアーの3DスキャンデータからCADモデリング |
■使用中の歯車をCAD化により、破損、磨耗時の危機管理。再製作用CADデータ作成にリバースエンジニアリングデータ作成 |
■特殊ギアのデータ採取、図面の指示通りに加工出来ている確認データ、現物の3Dスキャンにれデジタル化。 |
■伝達誤差解析、寿命時間、摩擦係数、実噛合状態、機構解析等の解析に利用されます。 |
平ギア(平歯車)、ベベルギア(傘歯車)、ウォームギア(ねじ歯車)、クラウンギア(冠歯車)、ディファレンシャルギア |
