流体機械部品の形状データ採取
流体機械部品インペラのCAD化例 |
| ■羽根により風力や水力などの流れが変わる運動学的な連続体、流体に運動エネルギが与えられ効率良い流れを求めた研究等。 |
| ■流体圧の応力解析、遠心力強度解析、 羽根車の強度設計、羽根車最適化、吸込流路. 吐出しボリュート最適化などに3Dスキャン。 |
| ■耐久性が求められるインペラ、試作されたモデルを量産用の金型設計に3Dスキャンからのリバースエンジニアリング技術利用。 |

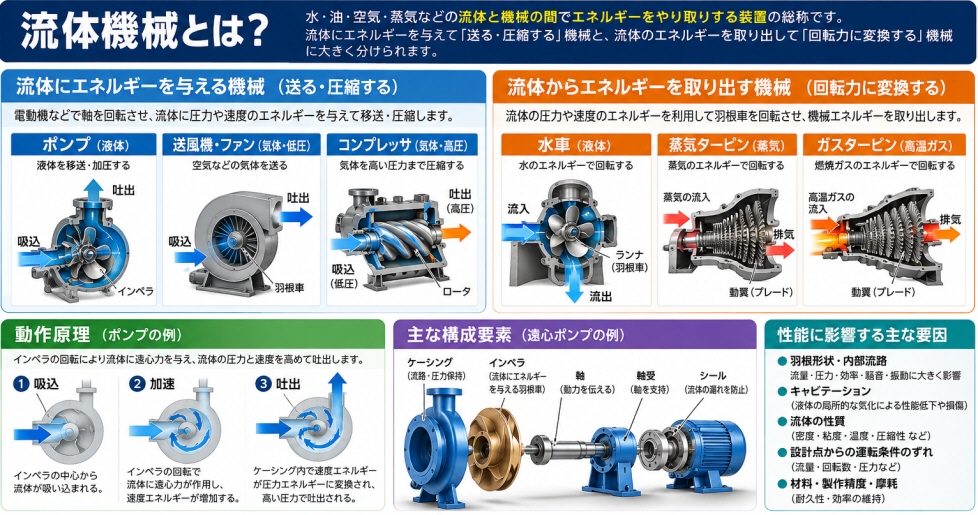

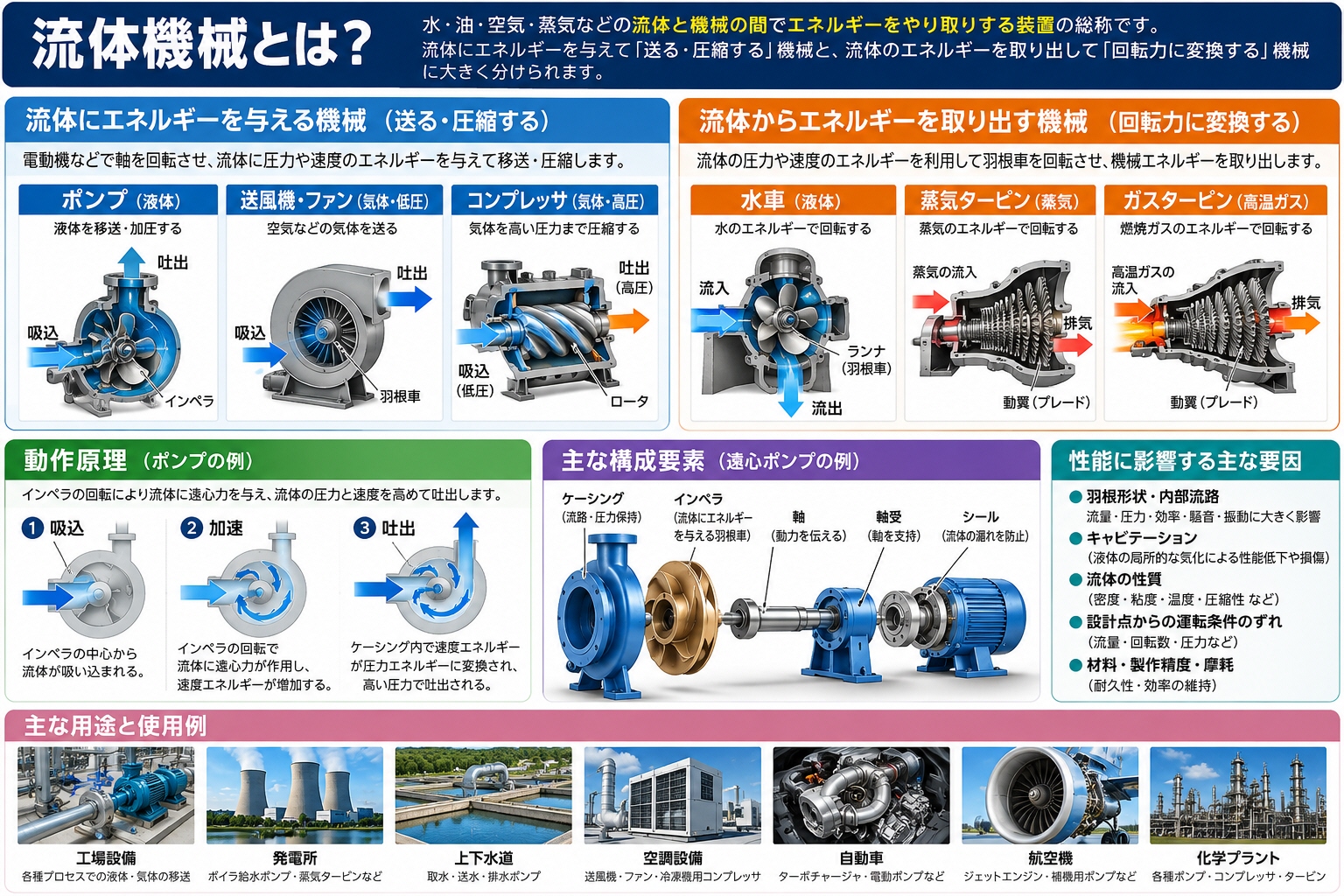

流体機械は、水・油・空気・蒸気などの流体と機械の間でエネルギーをやり取りする装置の総称です。液体や気体を「送る・圧縮する」機械と、流体が持つエネルギーを「回転力として取り出す」機械に大きく分けられます。
代表的な流体機械には、ポンプ、送風機・ファン、コンプレッサ、タービンなどがあります。ポンプは液体を移送・加圧し、ファンや送風機は空気を送り、コンプレッサは気体を高い圧力まで圧縮します。一方、水車・蒸気タービン・ガスタービンなどは、流体の圧力や速度を利用して羽根車を回転させ、機械エネルギーを取り出します。
内部ではインペラやブレード、ケーシング、軸、軸受、シールなどが重要な役割を持ちます。羽根形状や内部流路は、流量・圧力・効率・騒音・振動・キャビテーションなどの性能に大きく影響します。
流体機械は、工場設備、発電所、上下水道、空調設備、自動車、航空機、化学プラントなど幅広い分野で使用されています。設計や保守では、3D CADや流体解析（CFD）、3Dスキャンによる形状測定などを活用し、性能改善や摩耗部品の再製作にもつなげられます。
流体機械各種部品
1. オープンインペラ
- 特徴: 羽根が両端から開放されている構造を持ち、インペラの中心部から外側に向かって流体が流れます。このタイプは、羽根が直接流体と接触しており、比較的粒子や固体が含まれる流体に対して効果的です。
- 用途: 汚水処理や固体を含む液体のポンプなど。
2. セミオープンインペラ
- 特徴: 一方の端が閉じていて、もう一方の端が開いているインペラです。オープンタイプに比べて流体の制御がしやすく、粒子を含む流体にも適用可能ですが、完全なオープンタイプほどの柔軟性はありません。
- 用途: 半固体や小さな粒子を含む液体の輸送。
3. クローズドインペラ
- 特徴: 羽根が外側から完全に覆われているため、流体はインペラ内部を通過するだけで外には出ません。このタイプは高効率で、クリーンな液体の輸送に最適です。
- 用途: 清水の供給、化学薬品の輸送など。
4. シュラウドインペラ
- 特徴: クローズドインペラの一種で、さらに両端が閉じている設計です。非常に高い圧力を生み出すことができ、流体の制御性が高いです。
- 用途: 高圧の液体輸送、ターボチャージャーなど。
5. アキシャルフローインペラ
- 特徴: 流体を軸方向に加速させる設計で、羽根は斜めに配置されています。低い圧力で大量の流体を移動させることができます。
- 用途: 換気扇、大型の水ポンプなど。
6. ミックスドフローインペラ
- 特徴: アキシャルフローとラジアルフローの中間的な特性を持ち、羽根が斜めに配置されていて、流体を軸方向と径方向の両方に加速させます。
- 用途: 農業の灌漑や排水ポンプなど、様々な用途で利用されます。
インペラ羽根車の選択は、使用される流体の性質（粒子の大きさや含有物質）、必要な圧力、流量などによって異なります。各種類のインペラは特定の条件下での効率や性能に優れた特徴を持っており、その適用範囲が決まっています。
