ソリッドCADモデル

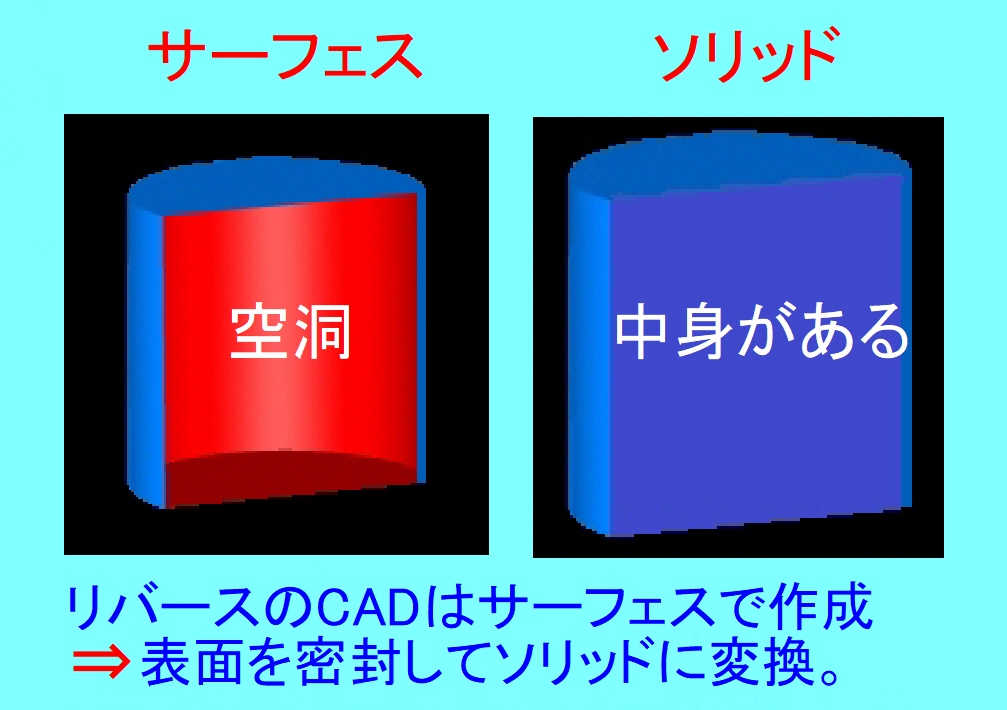

■ソリッドモデルは、中身の情報を持つ、中身の詰まったCADデータ。■立体面の集合体、CAD上で使われる立体表現一つのCAD。

■重心を求めたり、物体の体積や重さ、断面を表示等ができる。■学術研究、工業製品の設計等の分野で使われることの多い方法です。

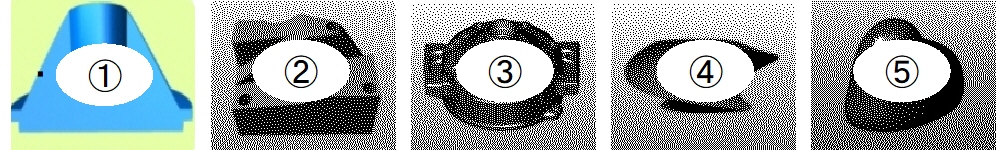

デザイン性が 重視される製品の筐体などにおいて、CADのソリッドモデルが多く利用されています。柔軟な自由曲面(ナーバス)の形状の作成には、アナログのモデルを3Dスキャンし、データからリバースモデルを作る方法が取り入れられています。



ソリッドデータ、

■3次元形状の内部情報を持つためオブジェクトの集まりから計算することが可能 ■幾何形状を認識できる ■3次元形状間の衝突チェックが可能です。

■データ構造が簡単 ■ソリッド生成過程での形状の変更が容易 ■ソリッド形状の妥当性と形状精度が保証される。■数式で保持のため描画が遅い欠点があります。

■複雑な処理を行う場合、数式間の演算 が発生し処理時間を要する ■自由曲面を数式立体として持つことが困難の場合があります。
