1、 ３Dスキャンデータの点群を三角形の頂点でつなぎ、3点で構成されたポリゴン面作成します。

2、ポリゴン面は、三角面のため表面形状は多少の凸凹が出ます。スムージングで調整します。

3、 ３Dスキャンデータのポリゴン面はSTLデータで出力、３Dプリンター等で利用できます。

4、 ３Dスキャンデータのポリゴン面はSTLデータで出力、光造形機などで利用できます。

5、３Dスキャンデータのポリゴン面と元CADデータとの形状をカラーマップ比較ができます。

6、３Dスキャンデータのポリゴン面からSTL型式対応しているCAMでパス作成が可能。

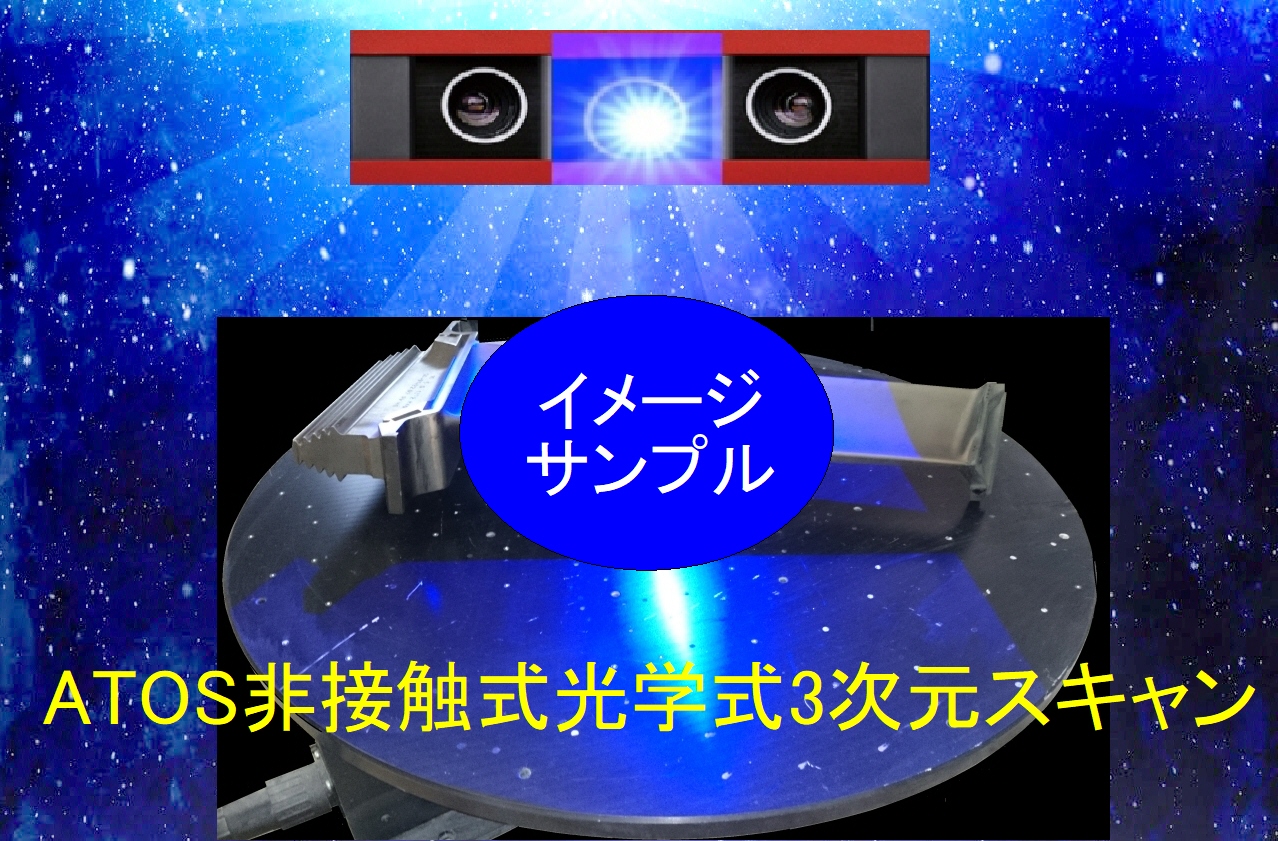

ATOS非接触式光学式3次元スキャン⇒ポリゴンデータ作成

＜STL形式データ＞
ポリゴンデータをデータを保存するファイルフォーマットです。
海外では、Stereolithography（ステレオリソグラフィー）と呼ばれます。
3Dプリンター、光造形、切削加工機などにも出力が可能です。



＜ＳTL変換サービス＞

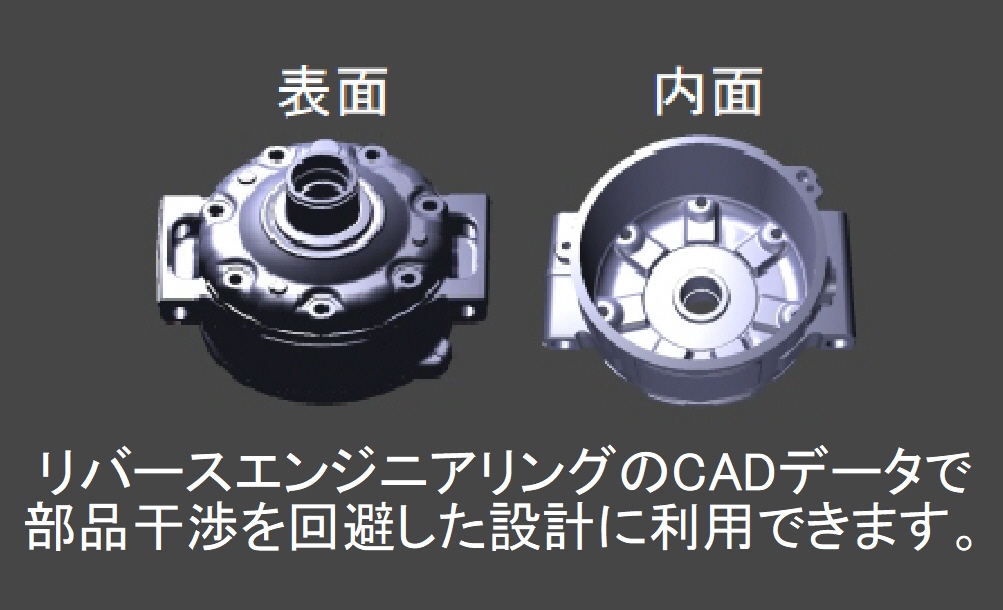

1、フリーホーム等のソフトで作成したデータをＣＡＤ化

2、自由曲形状は半オートの面、機構部分はモデリング面、両方を融合します。

3、サーフェス面を作成。出力フォマット形式 igs 　一般のＣＡＤで使用できます。

4、ソリッド面を作成。パラソリッド出力　X_T X_B　　ソリット系ＣＡＤで使用できます。

5,光造形のデータ（ＳＴＬ形式）をＣＡＤ化することで、製作範囲が広がります。

＜A＞点群　⇒　＜B＞ポリゴン　⇒　＜C＞ＣＡＤ変換



＜事例＞
