リバースエンジニアリングのCADモデリングは、

◆3Dスキャンデータからコンピュータ上で3D-CADで3D形状を作成するCADモデリングを行います。◆パラメータ化されて数値データ化された各頂点の座標などの情報を計算処理作業で、物体の象が形成される。◆押し出し、引き出し、回転、反転、延長、ミラー、トリム、カット、スイープ、ロフトなど基本的なCAD機能を用いて3D-CADデータを作成。コンピュータ上で、立体データを作成リアルな立体表現を実現することができます。

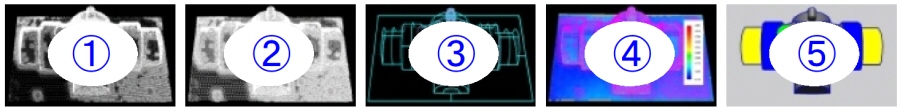

①3Dデジタイジングデータ ②ポリゴンメッシュ変換 ③特徴線抽出 ④特徴線抽出 ⑤CADモデリング

◆3Dスキャンデータから特徴線などを抽出して、従来のCADモデリング方式でサーフェス面を作成。
CADモデリング方式のため、後工程で、変更及びCAD編集が可能になります。CADの製品モデルとして利用できます。
すべて数値に置き換えて作成、対象物の変形などは再現されません。解析には不向きですが、型製作に適しています
パラメータ化されて数値データ化された各頂点の座標などの情報を計算処理作業で、物体の象が形成される。
◆押し出し、引き出し、回転、反転、延長、ミラー、トリム、カット、スイープ、ロフトなど基本的なCAD機能を用いて3D-CAD設計。
◆コンピュータ上で、立体データを作成リアルな立体表現を実現することができます。

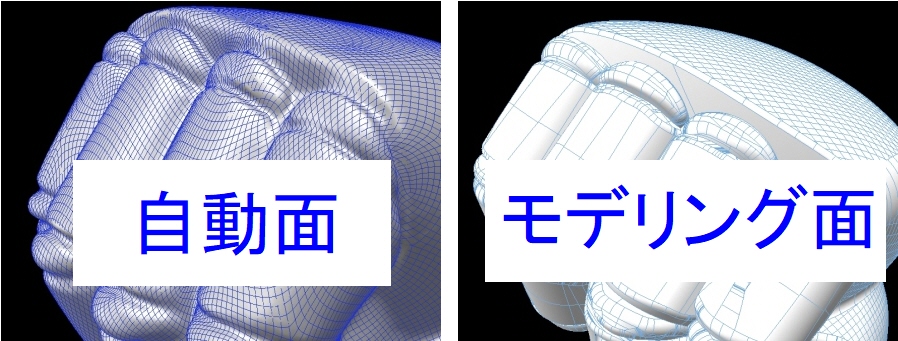

ソフトウエアで計算するオート面とCADモデリングリング面

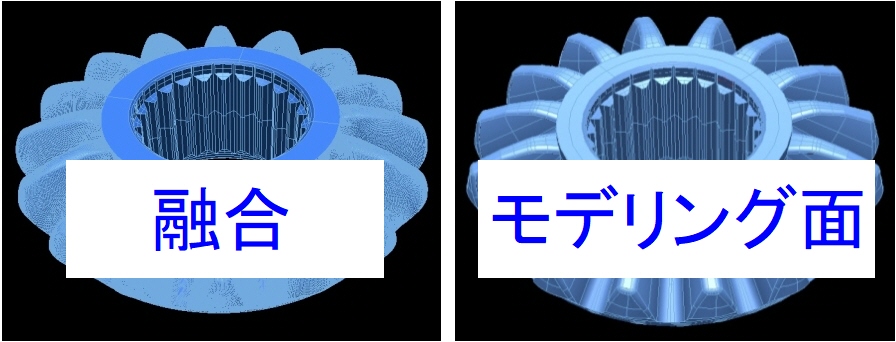

オート面とモデリング面の融合



<参考例>

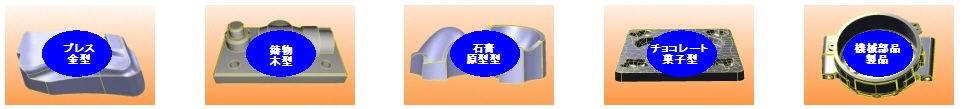

金型、鋳型、石膏型、菓子型、機構部品のハウジング

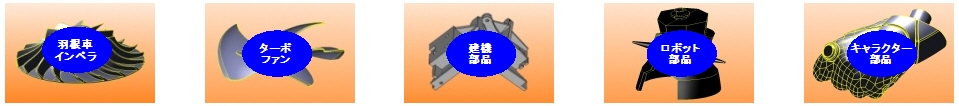

インペラファン羽根、ターボファン羽根、建機・重機部品、モニュメント用のスケールモデル、キャラクタモデル
