３D-CG

絵画、図形、線画、グラフ等の作画を、コンピュータ上で立体空間の情報を生成し、実際には無いが、仮にあるものと考えてみる仮想的な３次元の世界を投影した３次元画像。３次元の点群座標の上に置かれた点を頂点として仮にあるものとする立体を構築します。質感を得るために、コンピュータグラフィックに光をあて、光源の位置や光の強さなど調整して立体を再現させます。パソコンで演算を行う演算装置によって３次元の仮想的な立体物を平面上に投影し質感のある画像を構成、奥行き感のある画像ができます。ソフトウェアーの発達と性能向上により、コンピュータゲームや映画等で多く使用されるています。

３DCGの仮想立体物を製品化するには、仮想の立体画像を３DのCADデ－タに変換が必要になります。立体のCGの構成はポリゴンデータが基になっています。このポリゴンデータからCADモデリングの基本となる、稜線やラインを抽出して、３D-CADモデリングすることができます。モデリングされたCADデータを利用して、金型設計を経てから量産ができます。

３D-CGの３D-CADデータ化
３DCGソフトウェアの形状の制作を行う工程のモデリングに用いるモデラーで制作したＣＧデータから三次元ＣＡＤを作成します。

1、モデラーで制作したＣＧデータ。

2、OBJ形式データ　ＳＴＬ形式データからポリゴン編集。

3、ポリゴンデータから三次元ＣＡＤ面を作成

4、３次元ＣＡＤデータ出力形式　 ＩＧＥＳ・Ｘ＿Ｔ・Ｘ＿Ｂ・ＳＴＥＰ・ソリットワークス

5、３次元ＣＡＤ/CAMからＮＣ加工で型製作ができます。

STLデータ ⇒ ポリゴンメッシュから３次元CAD作成

＜参考例＞

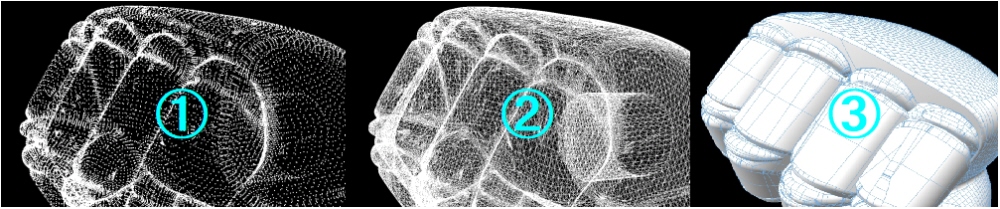

①点群データ　　②OBJからSTLデータ　　③３次元CADデータ
