自動車パーツの測定を目的としたリバースエンジニアリングの手順について、精度や用途に応じて解説します。自動車部品は高精度が要求されることが多く、使用するツールや方法の選定が重要です。

🚗 リバーエンジニアリング：全体フロー

✅ 1. 目的の明確化

まず、何のために測定するのかを明確にします：

再設計（設計変更）
再設計（設計変更）とは、既存の製品・部品・設備の設計内容を見直し、性能、品質、安全性、コスト、生産性などを改善するために、形状・構造・寸法・材質・仕様を変更することです。不具合対策や軽量化、強度向上、加工性向上、部品点数削減などが主な目的で、現状を分析したうえで、より使いやすく、作りやすい設計へ最適化していきます。

再製造（図面がない部品の複製）
再製造とは、設計図やCADデータが残っていない部品を、現物の測定や3Dスキャン、解析などによって形状・寸法・機能を把握し、同等の性能を持つ部品として作り直すことです。古い設備の補修部品、破損部品の交換、生産終了品の再現などで活用され、組み付け性や材質、精度を確認しながら再現することが重要です。

3Dプリントによる試作
3Dプリントによる試作用データとは、試作品を3Dプリンターで造形するために作成・調整された3Dデータのことです。製品や部品の形状確認、組み付け確認、デザイン評価、機能検証などに活用されます。CADデータやスキャンデータをもとに、造形しやすさや寸法精度、肉厚、サポート材などを考慮して最適化することが重要です。

干渉チェック・組み立て確認
干渉チェック・組み立て確認とは、製品や装置を構成する部品同士が互いに干渉しないか、正しく組み立てられるかを事前に検証することです。設計段階で問題を把握することで、組み付け不良や手戻り、現場での調整作業を減らし、品質向上や開発期間短縮につなげることができます。

＜金型のリバースエンジニアリング例＞

✅ 2. 測定手法の選定

手法	特徴	精度	用途

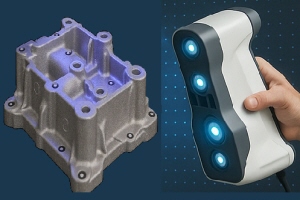

3Dスキャナー	表面の形状を高速取得	±0.05 mm	外装・複雑形状の部品に最適
ハンディ式	表面の形状を高速取得	±0.05 mm	大物に有効
CTスキャン	高精度な測定	±0.05 mm	密封部品
