工業用CTスキャン

26/04/10

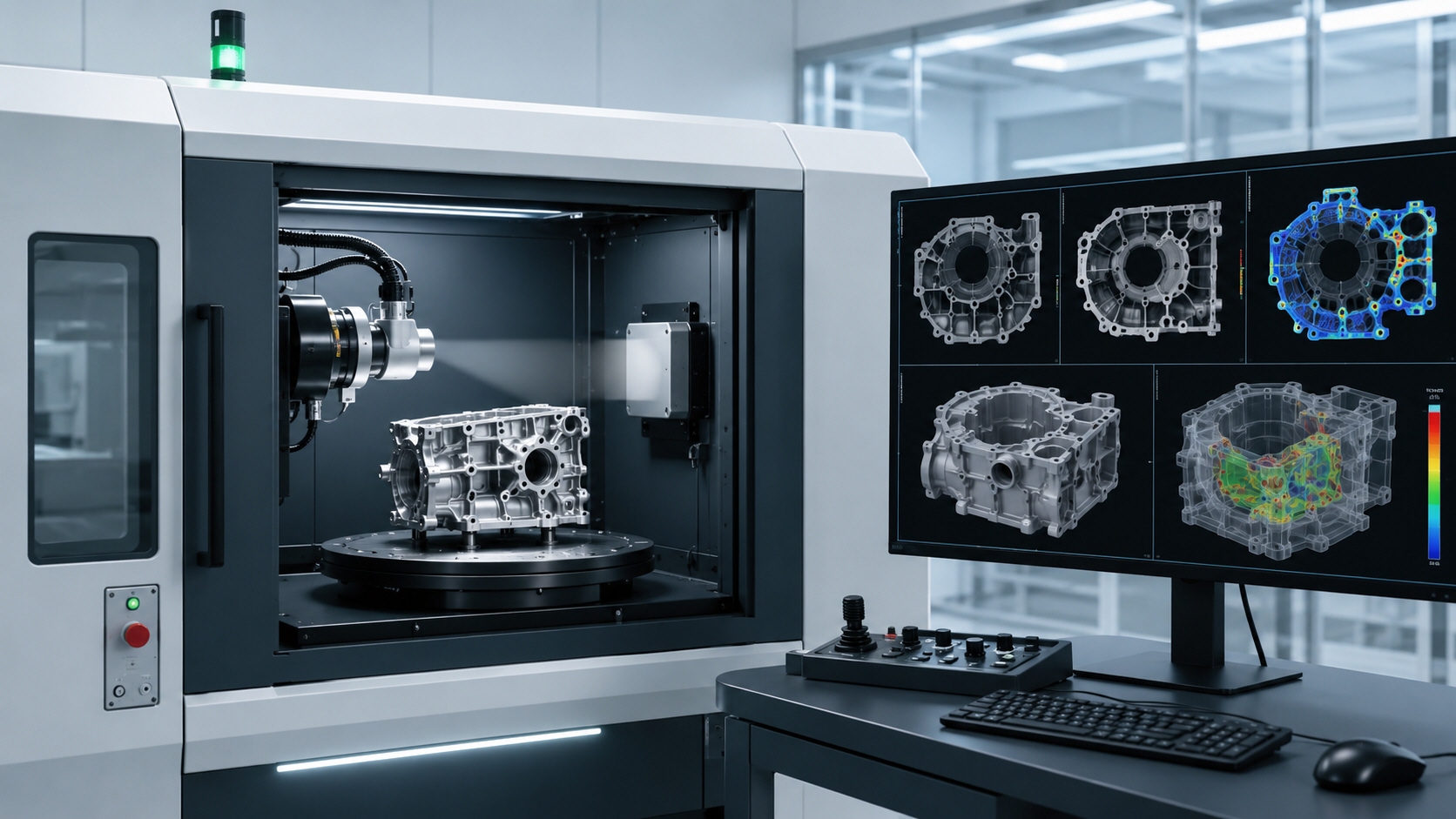

工業用CTスキャンは、X線を使って対象物の内部構造を非破壊で可視化する検査・計測技術です。外観だけでは分からない内部欠陥や組立状態、肉厚分布、寸法差まで確認できるため、品質保証や不良解析、製品開発で広く活用されています。対象物にX線を照射し、透過データを多方向から取得して、断面画像や3次元データとして再構成します。

工業分野では、鋳造品の巣や亀裂、樹脂成形品の気泡、電子部品のはんだ不良、複合材の内部剥離確認などに有効です。さらに、寸法測定やCADデータとの比較、肉厚解析、内部構造の形状確認にも利用できます。分解せずに内部まで調べられるため、試作評価から量産品の検査、故障原因の特定まで幅広く対応できます。

X線CTスキャンデータからCADデータを作成するには、以下の手順を一般的に行います。

データ変換: まず、CTスキャンデータをCADソフトウェアが扱える形式に変換します。X線CTスキャンは、通常、DICOM（Digital Imaging and Communications in Medicine）という形式で出力されます。これをSTL（Stereolithography）またはSTEP形式などCADソフトウェアが読み込める形式に変換する必要があります。この変換には、3D SlicerやMaterialise Mimicsなどのソフトウェアを使用できます。

セグメンテーション: 取得した断層画像データから、材料や部品、空洞、欠陥などの領域を識別し、目的ごとに分けて抽出する処理です。これにより、内部構造の可視化や寸法測定、欠陥解析、部品ごとの形状確認がしやすくなります。産業用CTでは、複雑な内部構造を正確に把握するために重要な工程であり、解析精度や後工程の3Dモデル化にも大きく関わります。

モデリング: セグメンテーション後は、抽出した形状データをもとにCADソフトウェア上で3Dモデルを作成します。この工程では、点群やポリゴン、断面情報を整理しながら、平面・円筒・曲面・穴などの形状を設計データとして再構築します。作成した3Dモデルは、寸法確認や設計検討、部品製作、解析、図面化などに活用できるため、デジタル化から実製品化へつなぐ重要な工程となります。

エクスポート:最後に、作成した3Dモデルを用途に応じたCADデータ形式でエクスポートします。STEPやIGES、Parasolidなどの形式に変換することで、さまざまなCADソフトやCAM、解析ソフトで活用できるようになります。これにより、設計検討、図面作成、加工データ作成、シミュレーションなど次の工程へスムーズに引き継ぐことができ、デジタルデータとしての実用性を高める重要な仕上げ工程となります。

このようなプロセスを行う際には、専門的な知識とスキルが必要になります。
