タービンブレード

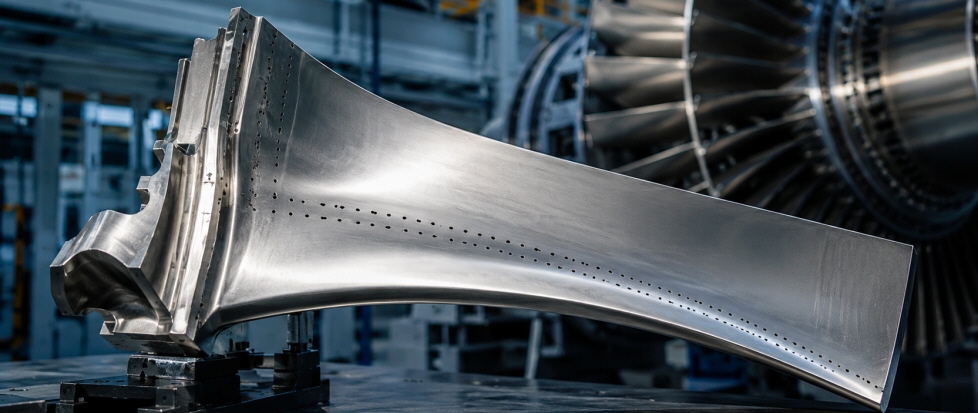

タービンブレード、ガスタービンエンジンや蒸気タービンエンジンなどの回転機械の重要な部品です。

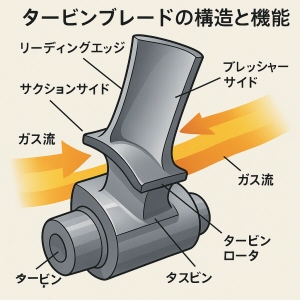

構造と機能

  1. 形状: タービンブレードは、流体力学的に最適化された形状を持ち、流体(空気や蒸気)の流れを効率的にエネルギーに変換します。
  2. 素材: 高温高圧の環境に耐えるため、ニッケル基合金やチタン合金などの耐熱性のある素材。
  3. 冷却: 内部に冷却通路が設けられており、冷却空気を通すことでブレードの温度を管理します。これにより、ブレードの寿命が延び、効率を決定します。

種類

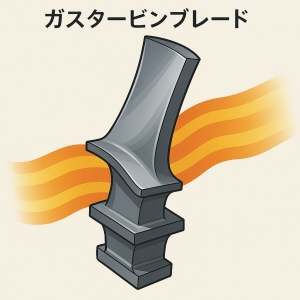

  1. ガスタービンブレード: 航空機エンジンや発電用のガスタービンに停止。高温の燃焼ガスにさらされるため、冷却システムが変わります。

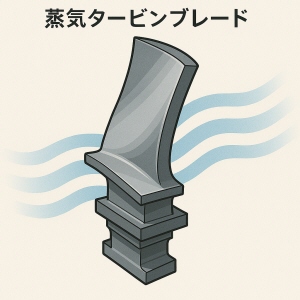

  2. 蒸気タービンブレード: 発電所などで使用される蒸気タービンに使用され、蒸気の圧力エネルギーを機械エネルギーに変換します。

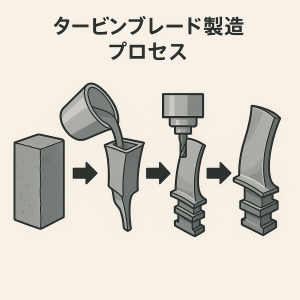

製造プロセス

  1. 鋳造: 多くのタービンブレードは鋳造技術を用いて製造されます。これにより、複雑な内部冷却通路を持つブレードが作成可能です。
  2. 鍛造: 高強度が求められる部分には鍛造が用いられます。
  3. 機械加工: 最終的な形状と精度を決定するため、CNC 機械加工が行われます。

メンテナンスと信頼性

タービンブレードは、高温高圧の過酷な条件下で長時間稼働するため、定期的なメンテナンスと検査が必要です。ブレードの損傷や劣化はエンジンの性能に直接影響するため、厳密な管理が必要です。

最新の技術

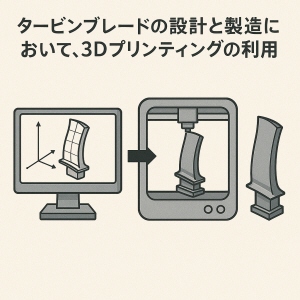

最近では、タービンブレードの設計と製造において、3D プリンティング技術が注目されています。これにより、さらに複雑な内部構造や軽量化が可能になり、性能の向上が期待されています。

タービンブレードは、エネルギー変換効率とエンジンの寿命に直結するため、その設計と製造には高度な技術と知識が必要です。

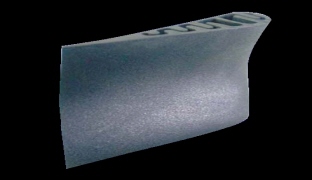

発電所のタービンブレードを3dスキャン⇒CAD化⇒解析に利用された事例
