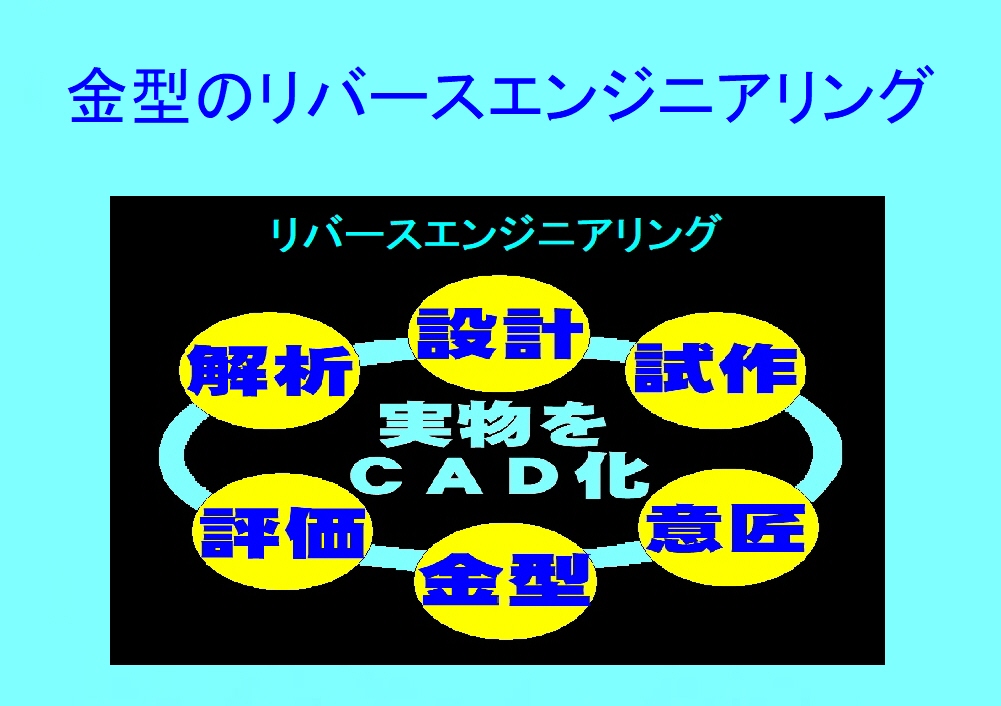

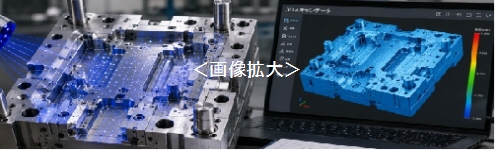

金型のリバースエンジニアリングCAD作成

金型のリバースエンジニアリングついて

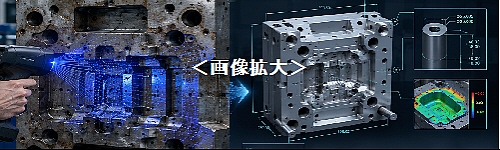

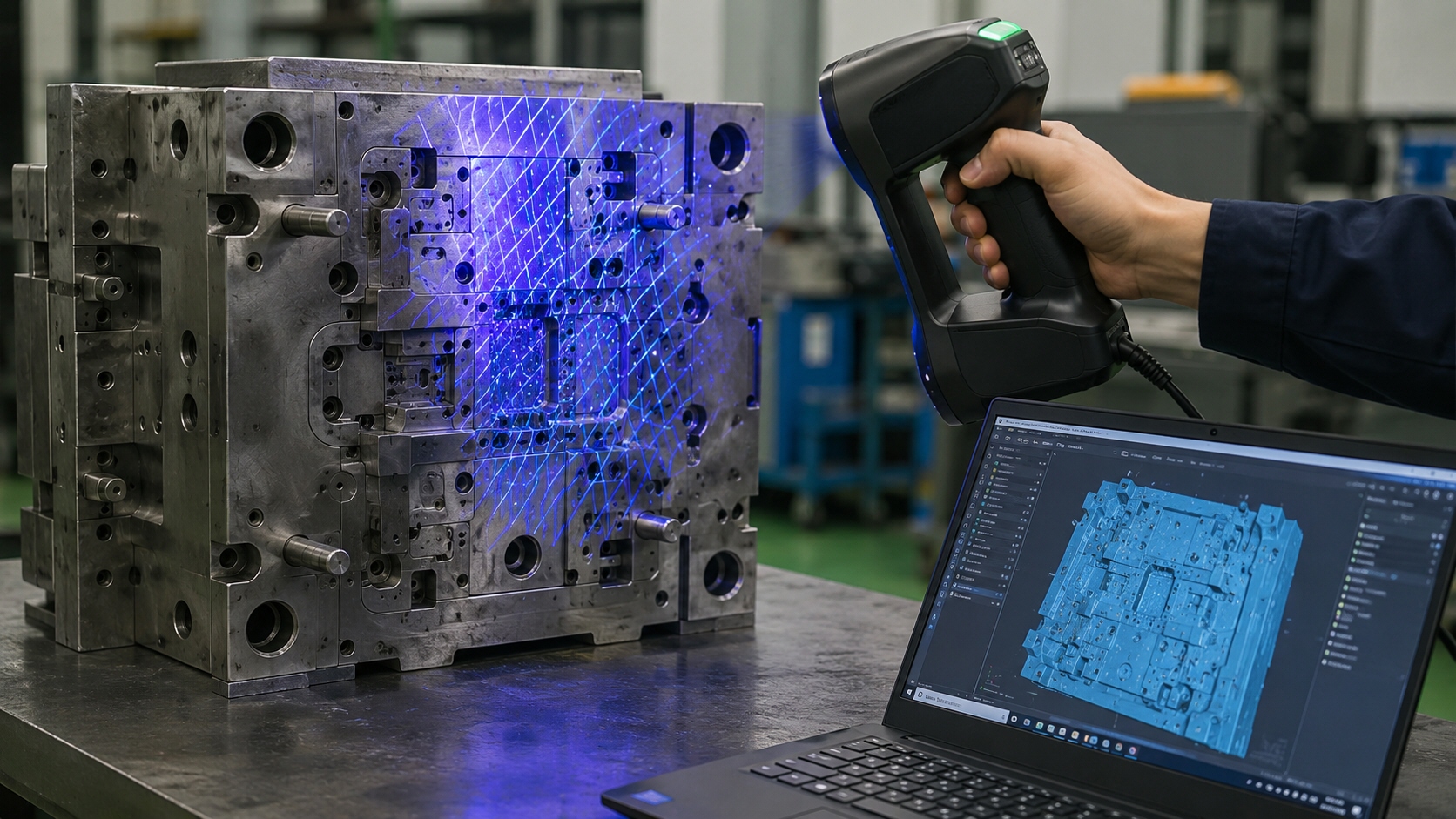

金型のリバースエンジニアリングは、図面がない金型や老朽化した金型を3Dスキャン・CTスキャン・寸法測定などでデジタル化し、製造や修理に使えるCADデータへ再構築する技術です。単に形状を写すだけでなく、摩耗・欠け・変形を見極め、設計意図を考慮しながら、基準面・パーティング面・抜き勾配・R形状・ゲート・ランナー・冷却水路などを整理してモデリングします。

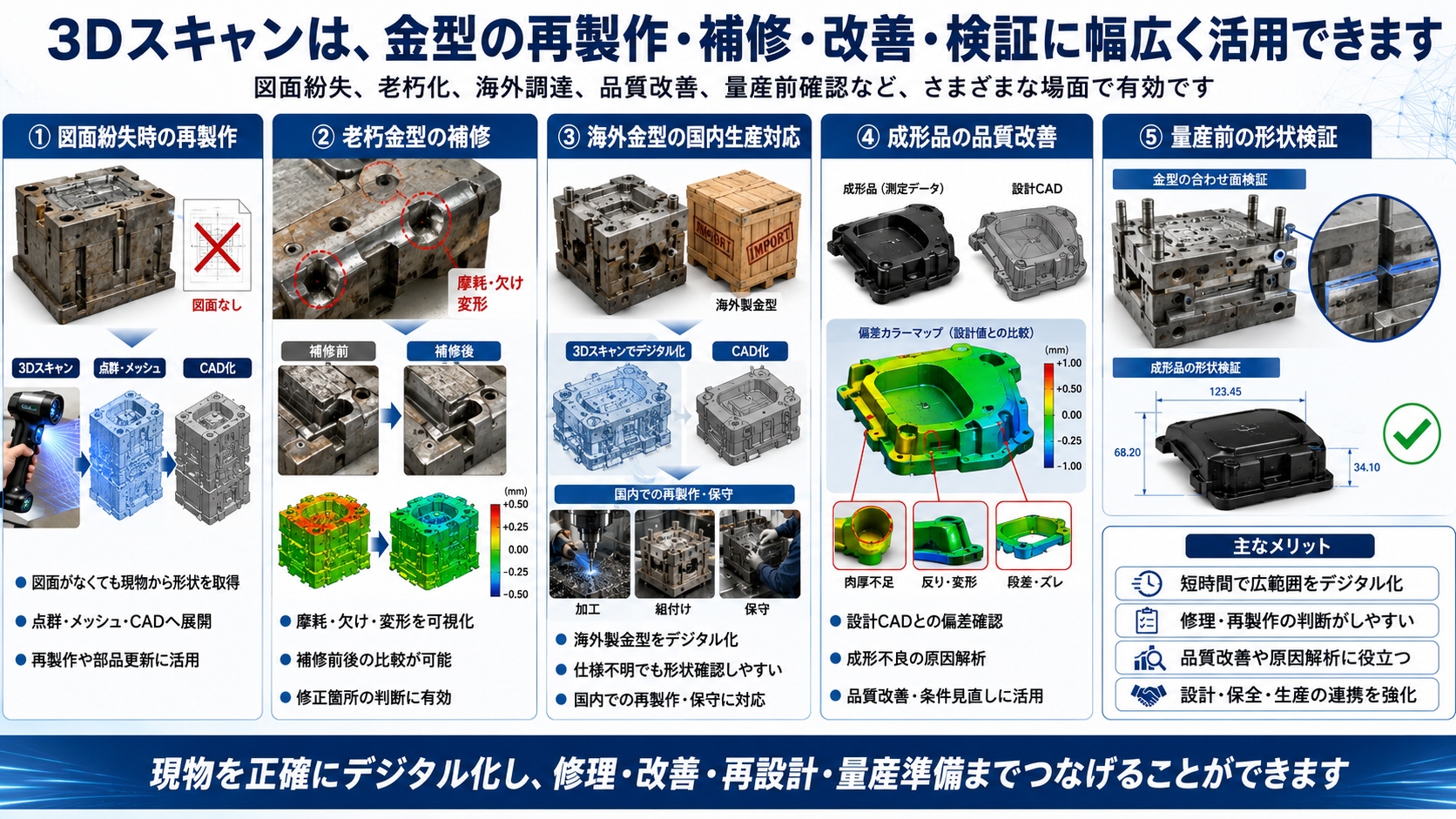

目的は以下のようなケースで非常に多いです：

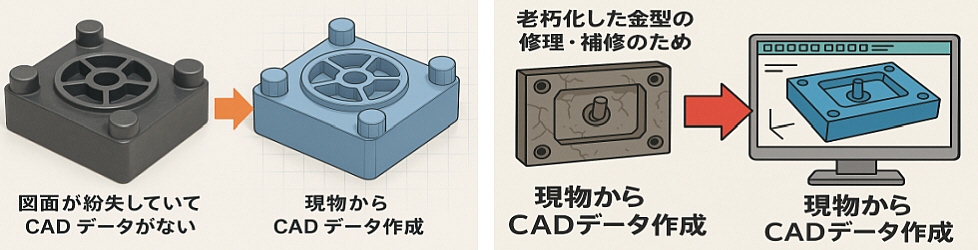

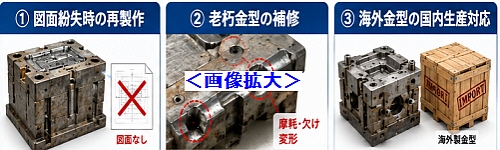

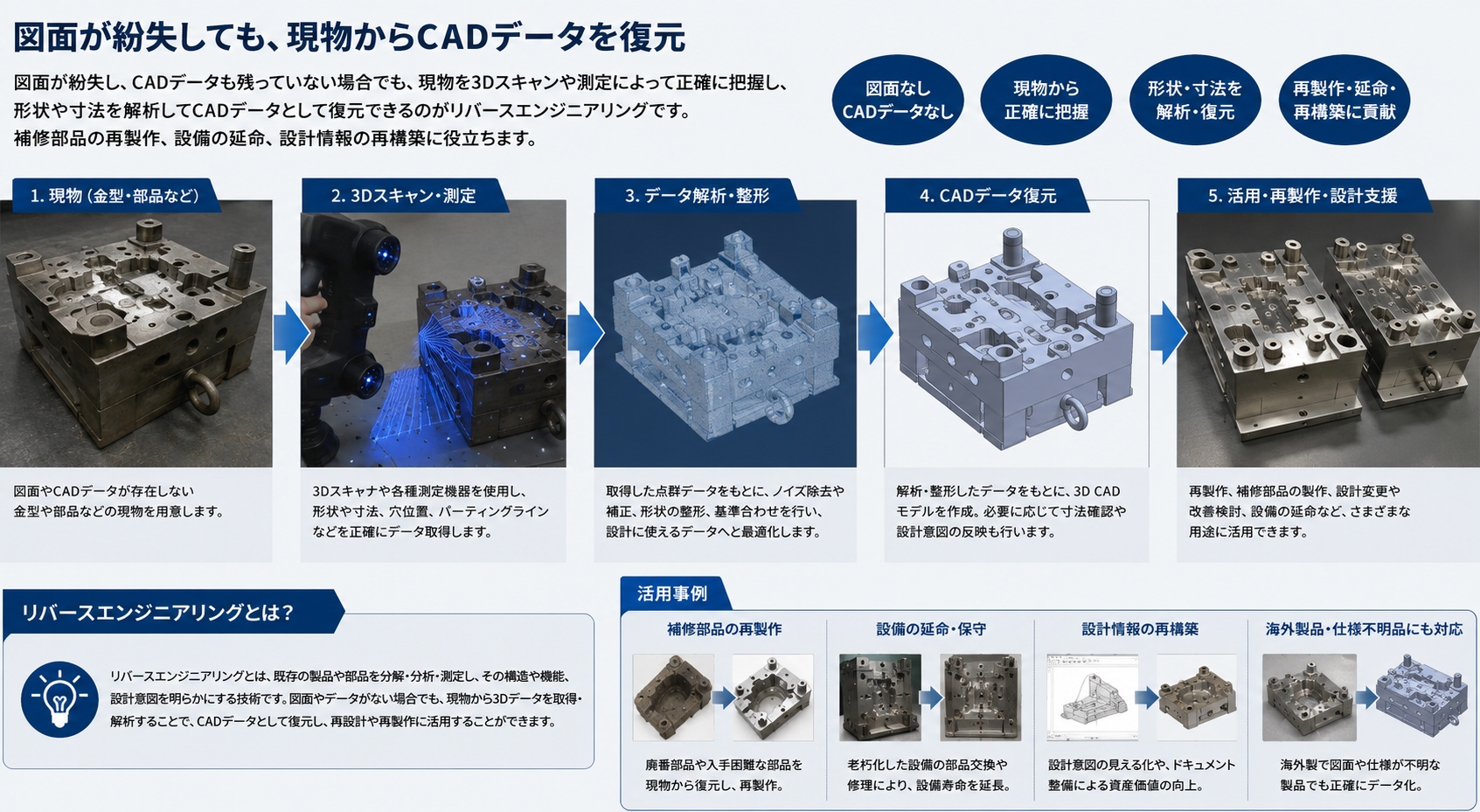

図面が紛失していて CAD データがない

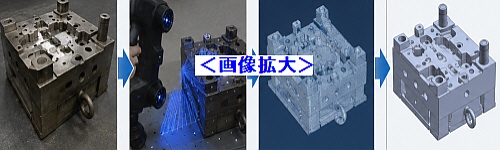

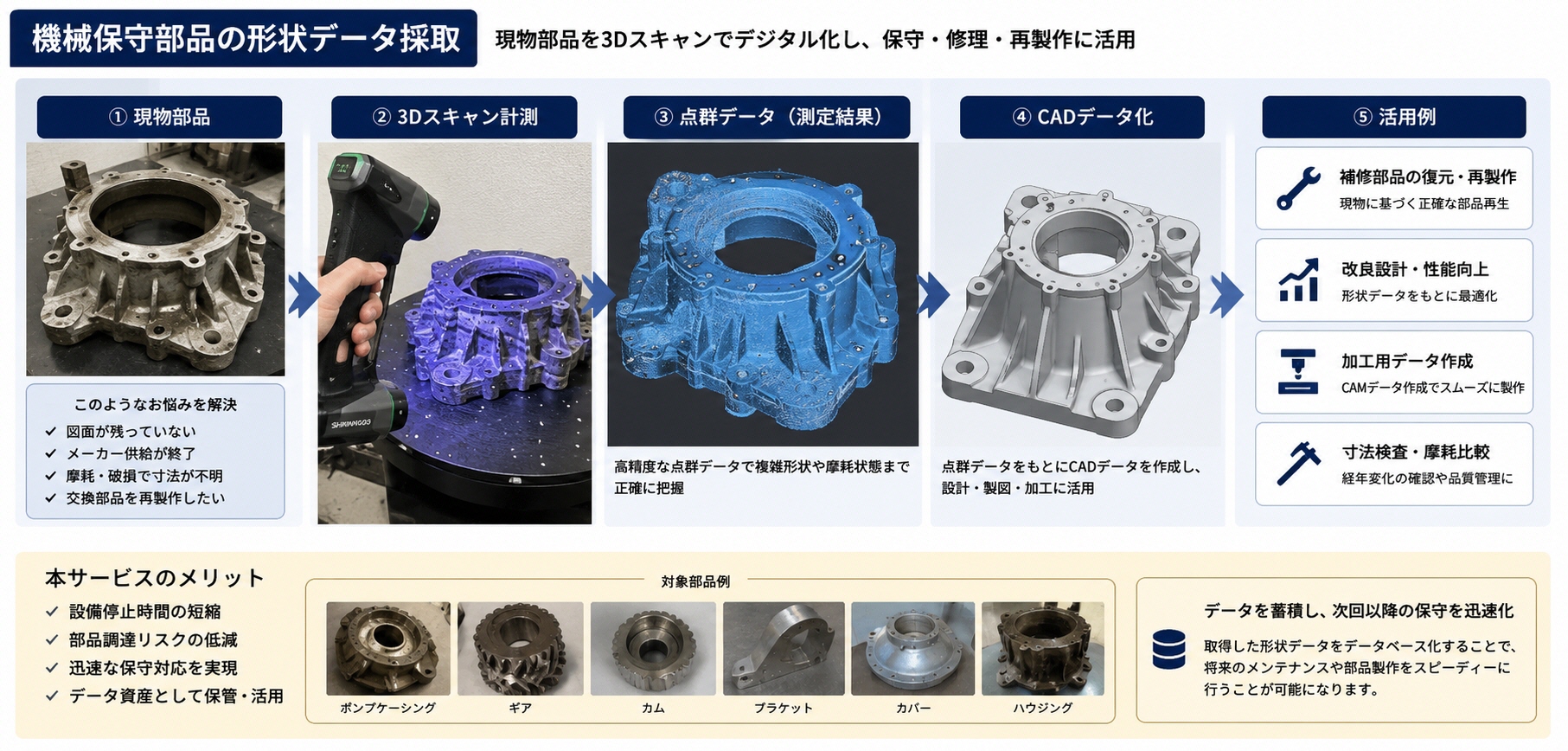

図面が紛失し、CADデータも残っていない場合でも、現物を3Dスキャンや測定によって正確に把握し、形状や寸法を解析してCADデータとして復元できるのがリバースエンジニアリングです。補修部品の再製作、設備の延命、設計情報の再構築に役立ちます。

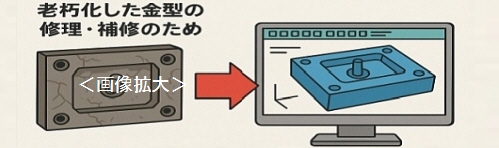

老朽化した金型の修理・補修のため
老朽化した金型は、長年の使用によって摩耗や変形、欠損が生じます。リバースエンジニアリングを活用すれば、現物を3Dスキャンや測定で解析し、元の形状や必要な寸法を復元できます。これにより、修理・補修の精度向上や部品再製作、金型寿命の延長に役立ちます。

海外製金型を国産ライン向けに最適化
老朽化した金型は、長年の使用によって摩耗や変形、欠損が生じます。リバースエンジニアリングを活用すれば、現物を3Dスキャンや測定で解析し、元の形状や必要な寸法を復元できます。これにより、修理・補修の精度向上や部品再製作、金型寿命の延長に役立ちます。

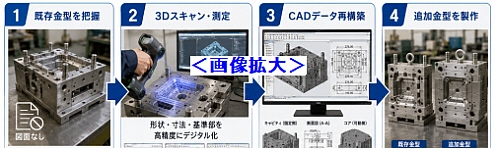

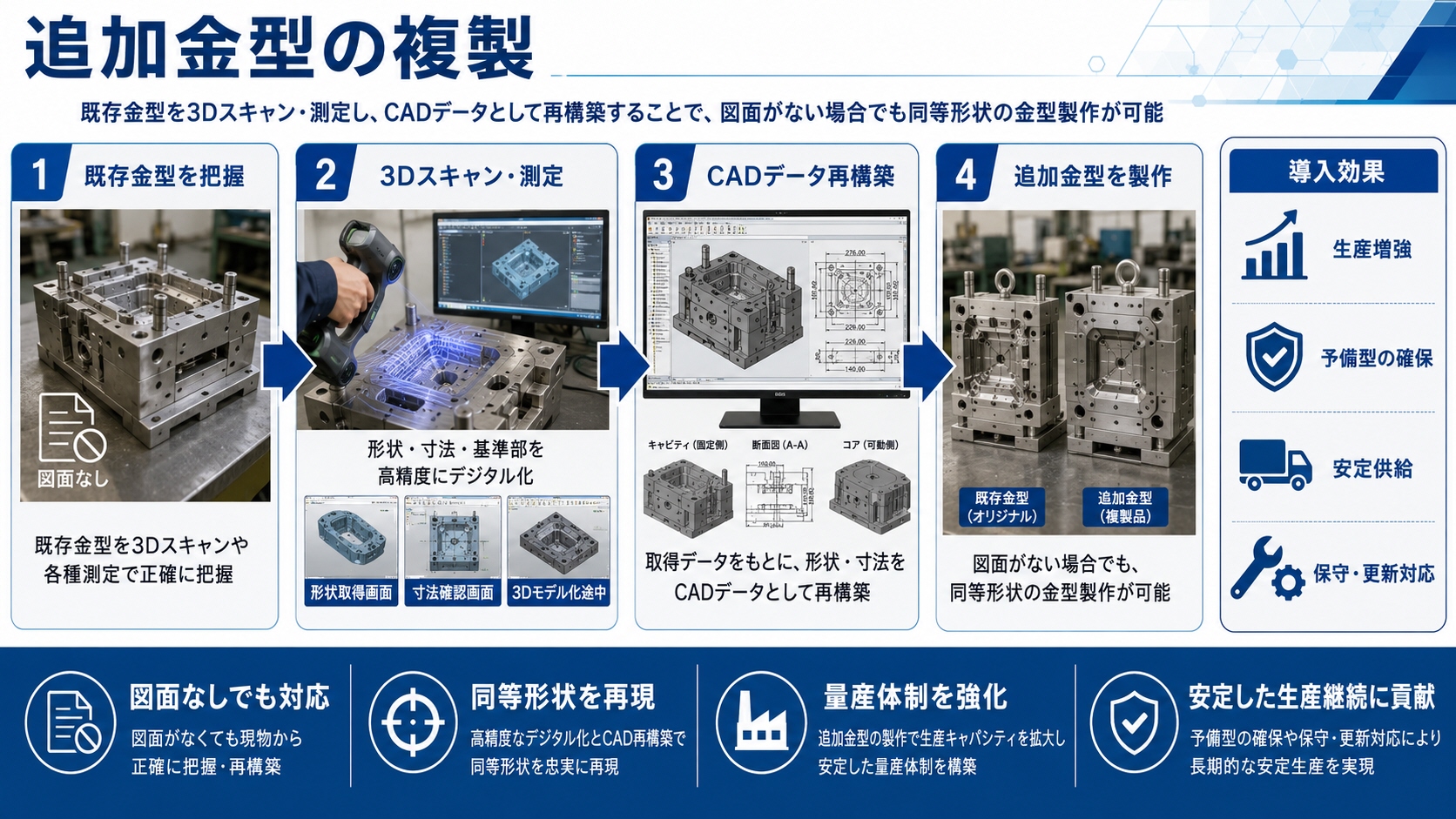

追加金型の複製
追加金型の複製では、既存金型を3Dスキャンや測定によって正確に把握し、形状・寸法をCADデータとして再構築します。これにより、図面がない場合でも同等形状の金型製作が可能となり、生産増強や予備型の確保、安定供給に役立ちます。

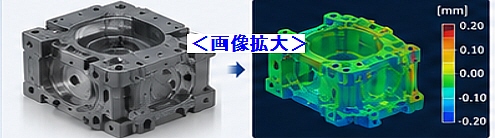

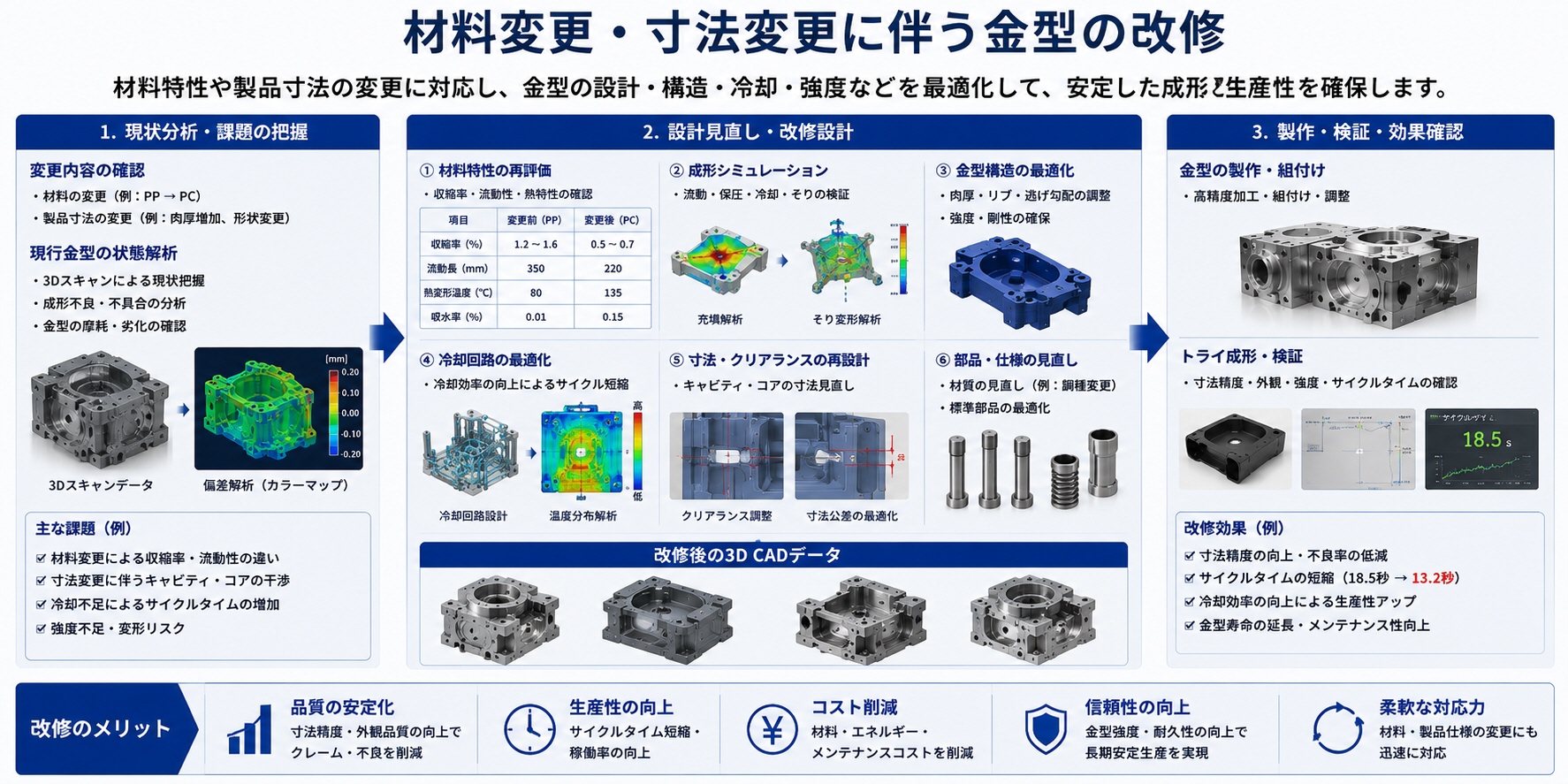

材料変更・寸法変更に伴う金型の改修
材料変更や製品寸法の変更に対応する金型改修では、既存金型の形状や寸法を3Dスキャン・測定で把握し、変更が必要な箇所を明確化します。リバースエンジニアリングを活用することで、図面が不十分な場合でも改修設計を進めやすくなり、手戻り低減や改修精度の向上に役立ちます。

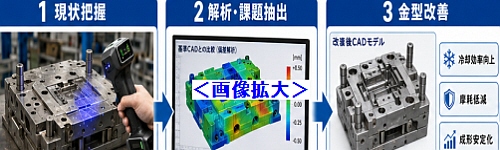

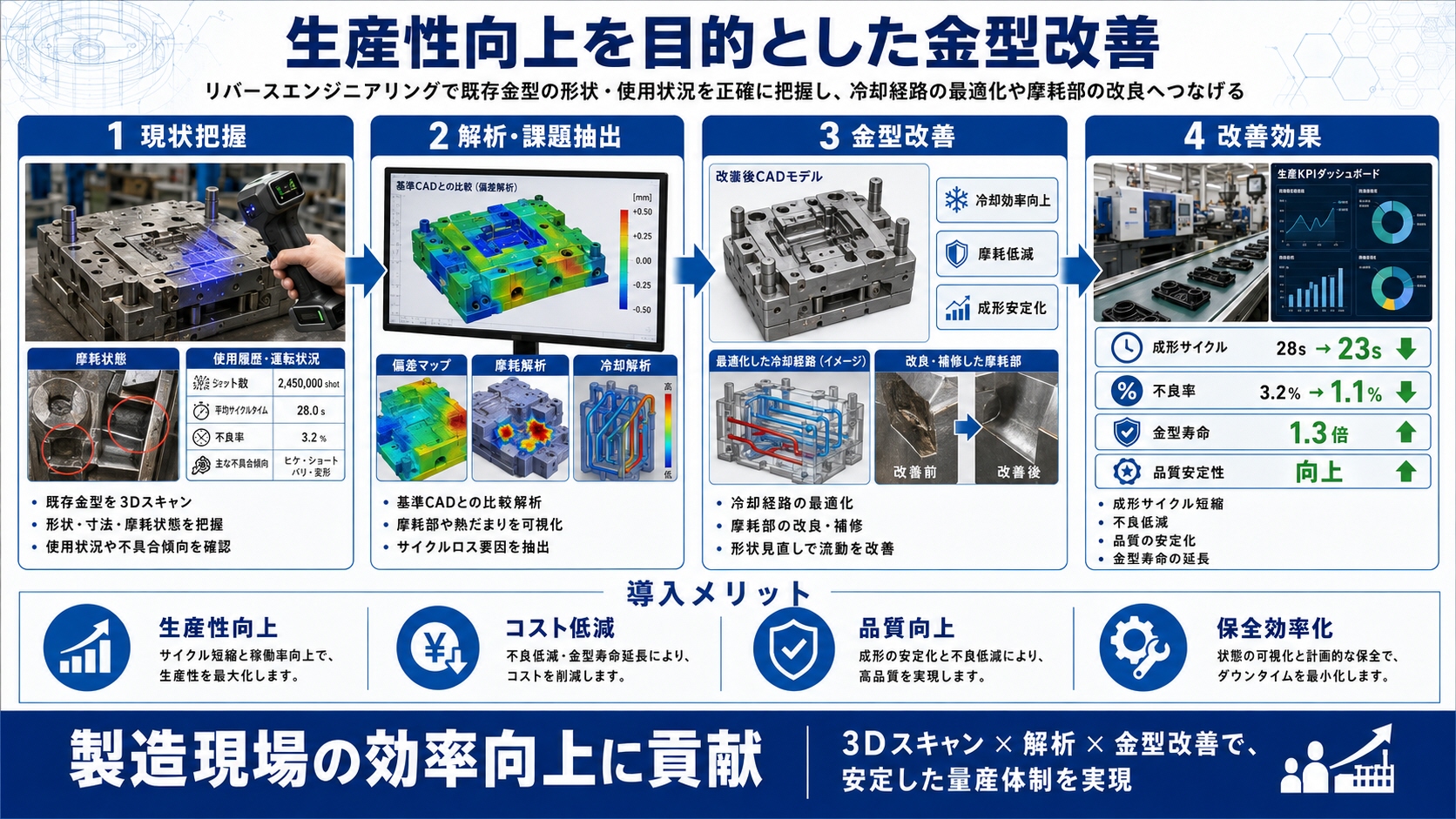

生産性向上（冷却最適化、摩耗部の最適化）
生産性向上を目的とした金型改善では、リバースエンジニアリングにより既存金型の形状や使用状況を正確に把握し、冷却経路の最適化や摩耗部の改良につなげます。これにより、成形サイクルの短縮、不良低減、品質の安定化、金型寿命の延長など、製造現場の効率向上に役立ちます。

事例、金型のリバーエンジニアリング

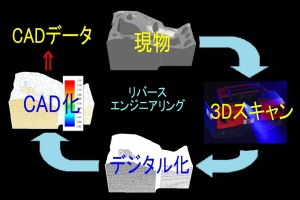

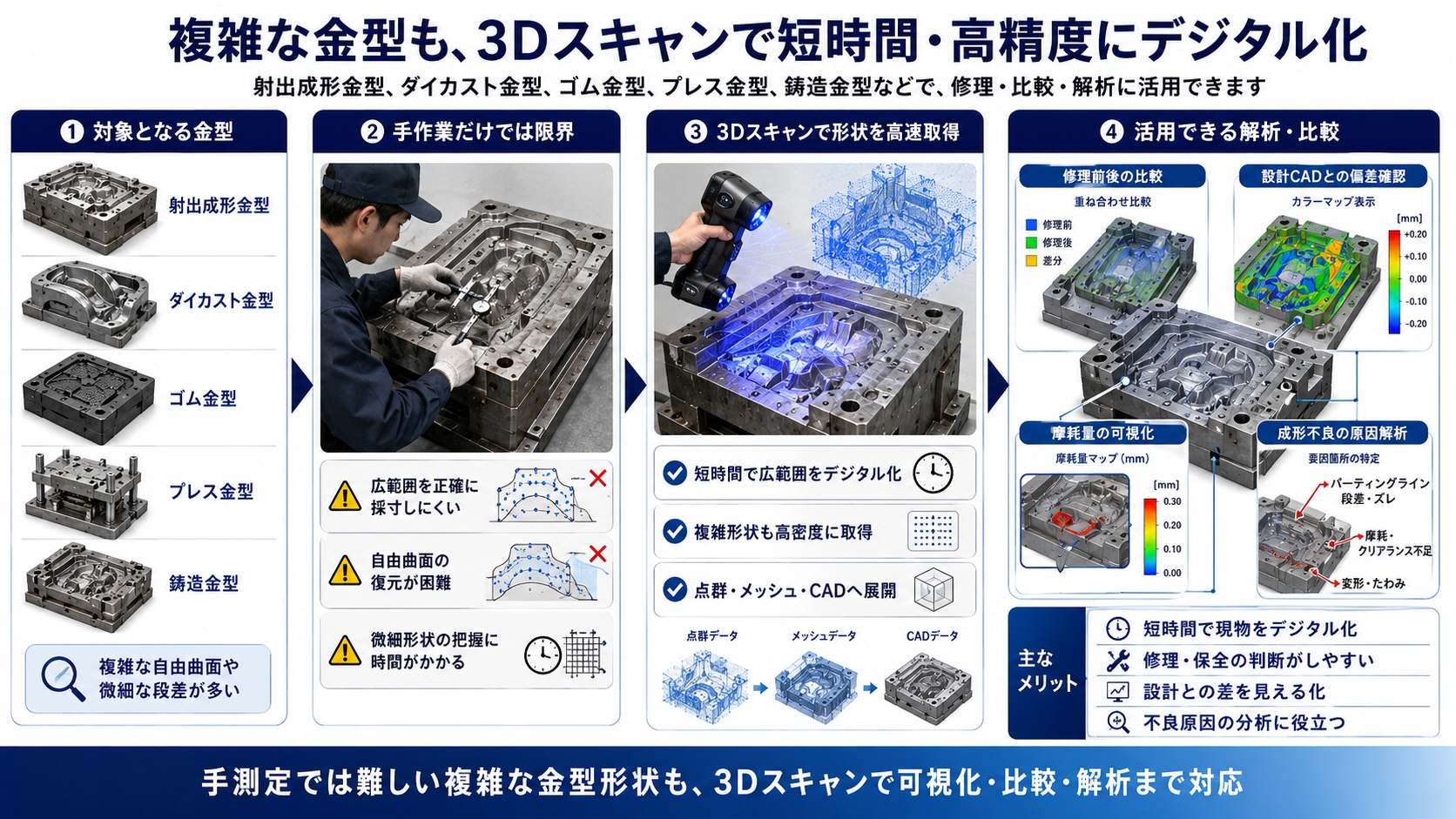

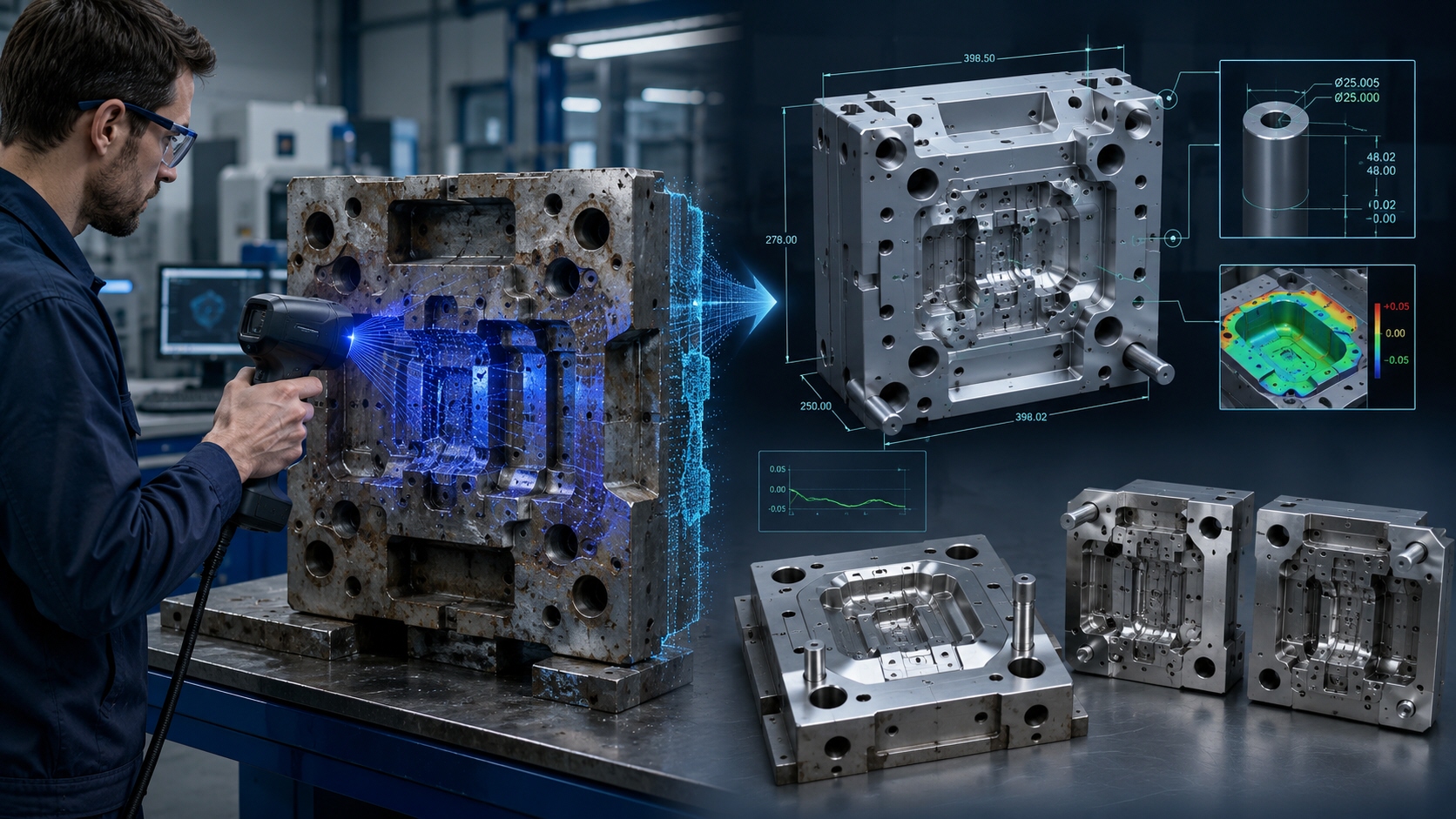

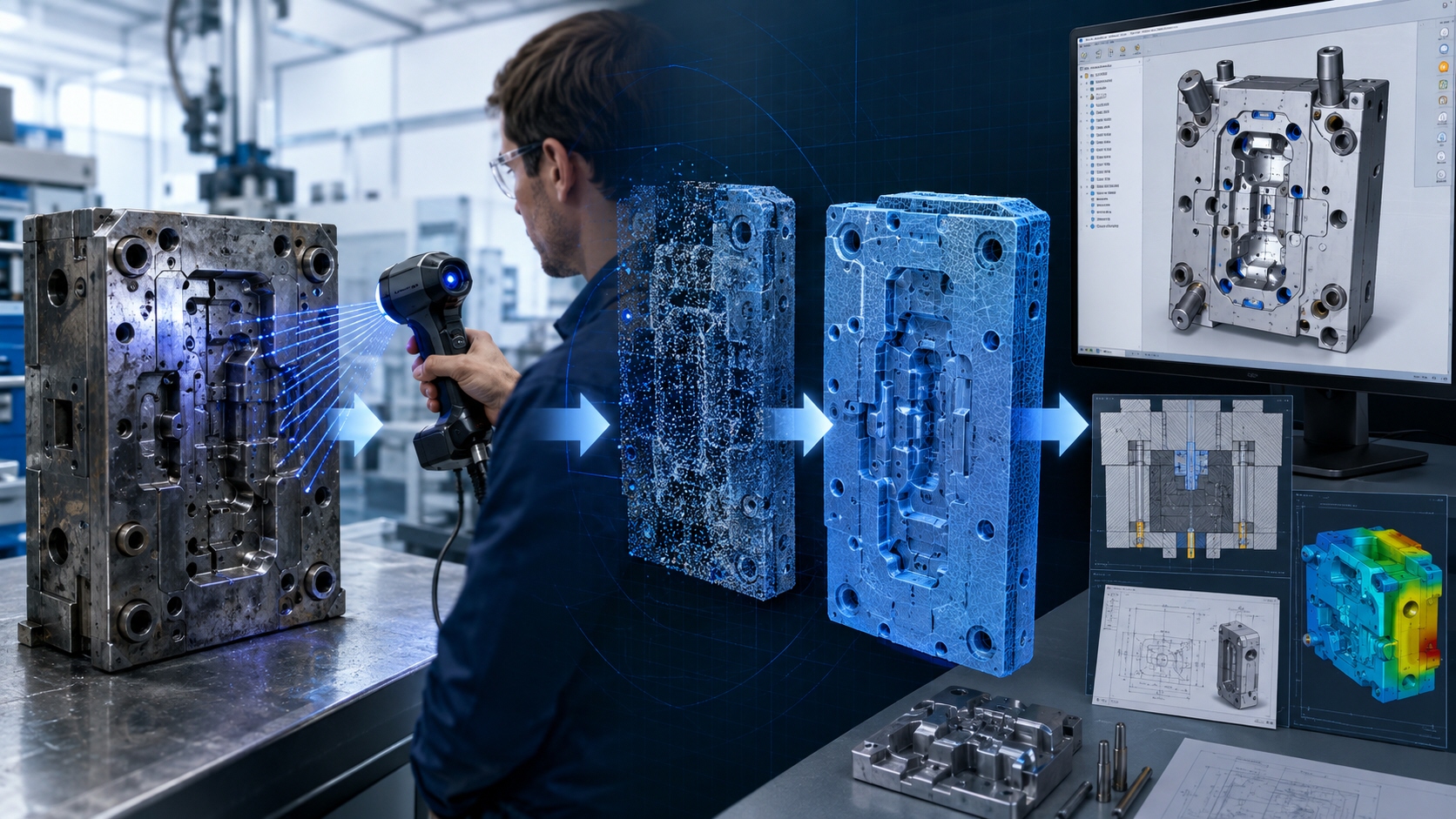

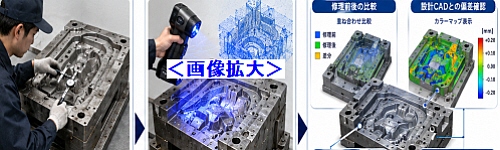

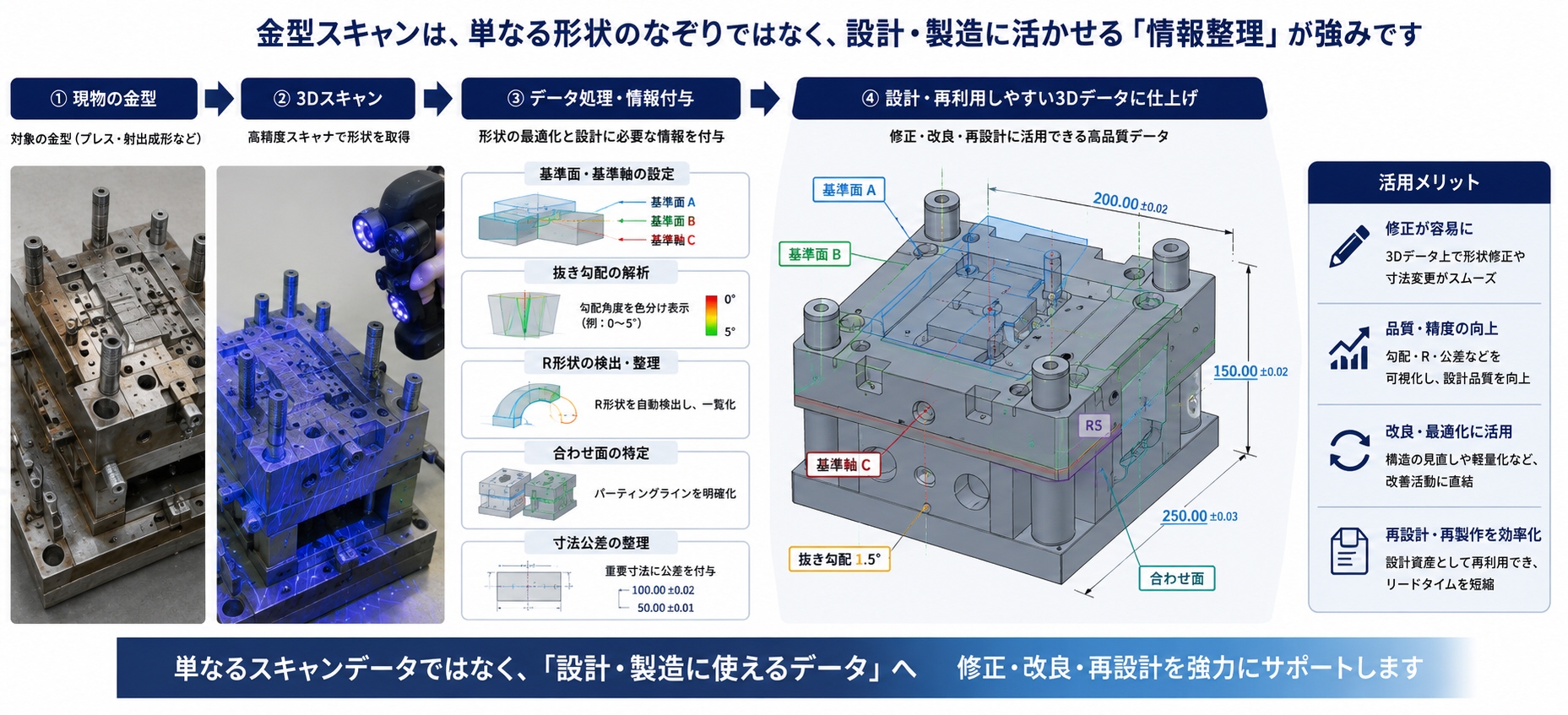

金型デジタル化 → 解析 → 再設計・再製造

金型リバースエンジニアリングの標準プロセス

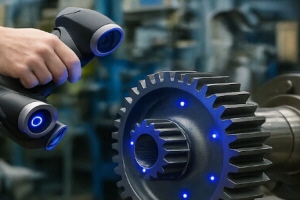

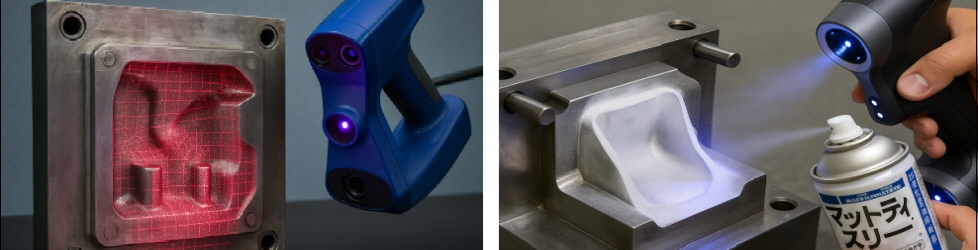

① 3Dスキャン（点群取得）

金型のキャビティ・コアを 高精度スキャナー（ブルーライト/レーザー/CT） で計測。

ポイント：

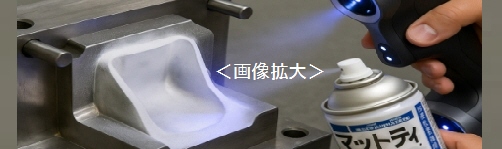

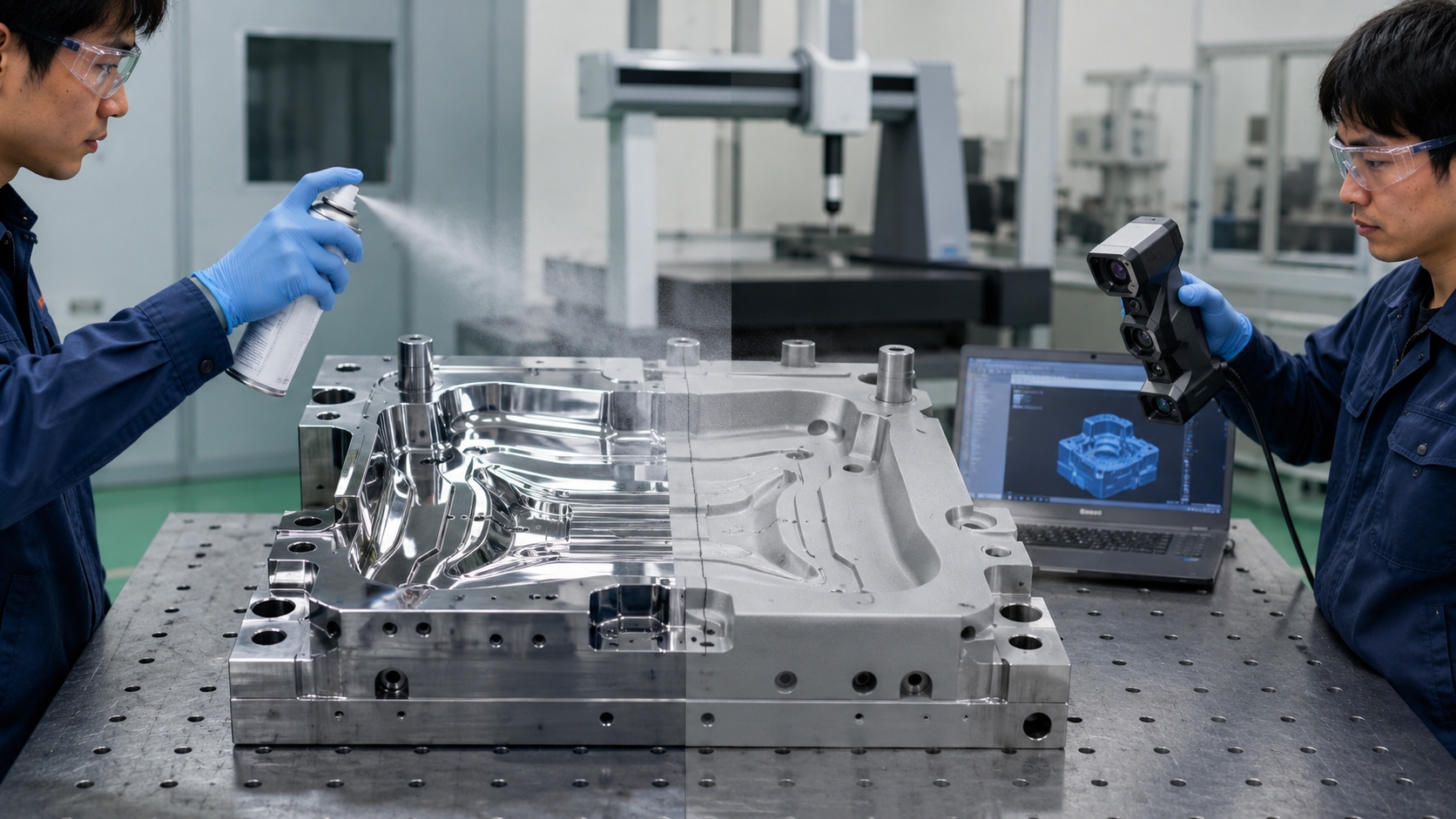

  • 鏡面金型 → マットスプレーで反射を抑える

  • 深いキャビティ → CTスキャンが有効

  • 複雑形状 → マルチセンサー（三角測量+フォトグラメトリ）

取得結果：→ 点群データ（Point Cloud）

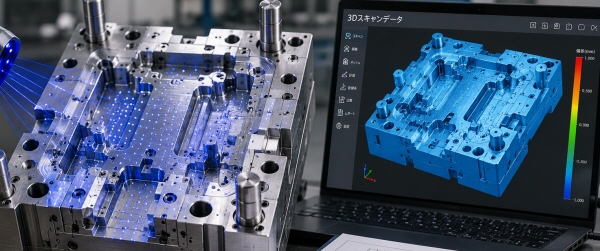

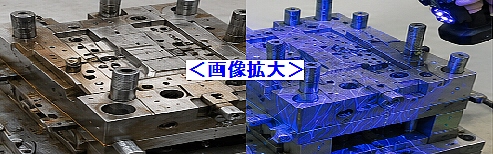

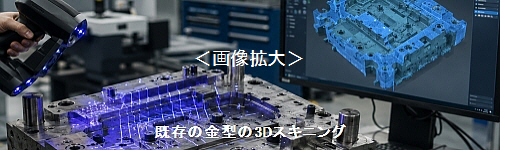

金型のキャビティ・コアをスキャン

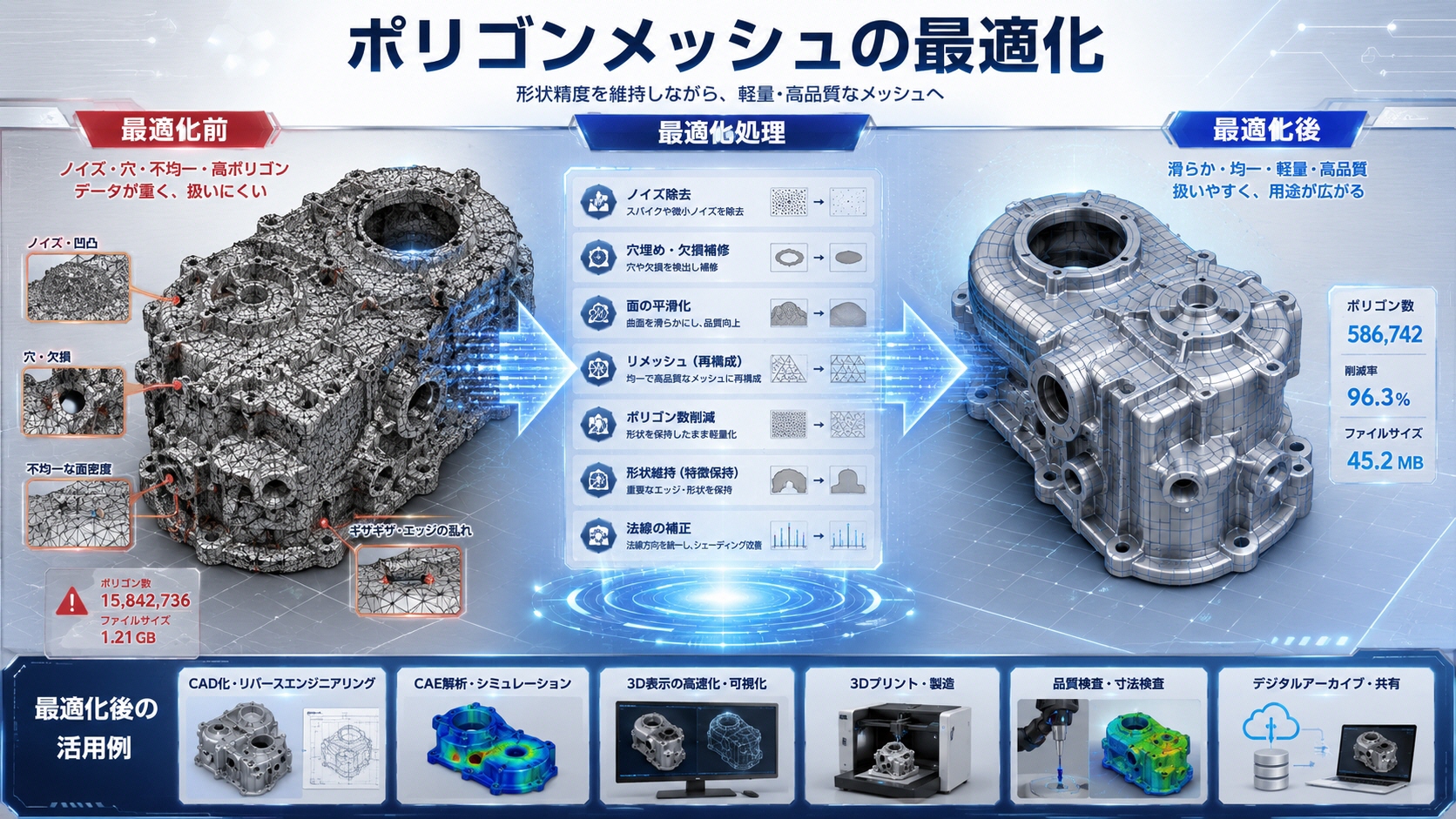

② 点群 → ポリゴン化（メッシュ化）

ノイズ除去・穴埋め・統合・メッシュ軽量化を実施。

使用ソフト例：
Geomagic Wrap / PolyWorks / MeshLab など

ポイント：

  • スキャンの“うねり・反射ノイズ”除去

  • 欠損部は推定補完（AIベースの機能も増加中）

  • メッシュのトポロジー修正

  • 金型特有の“抜き勾配”部分の精査

結果：
→ STL / OBJ 形式のポリゴンデータ

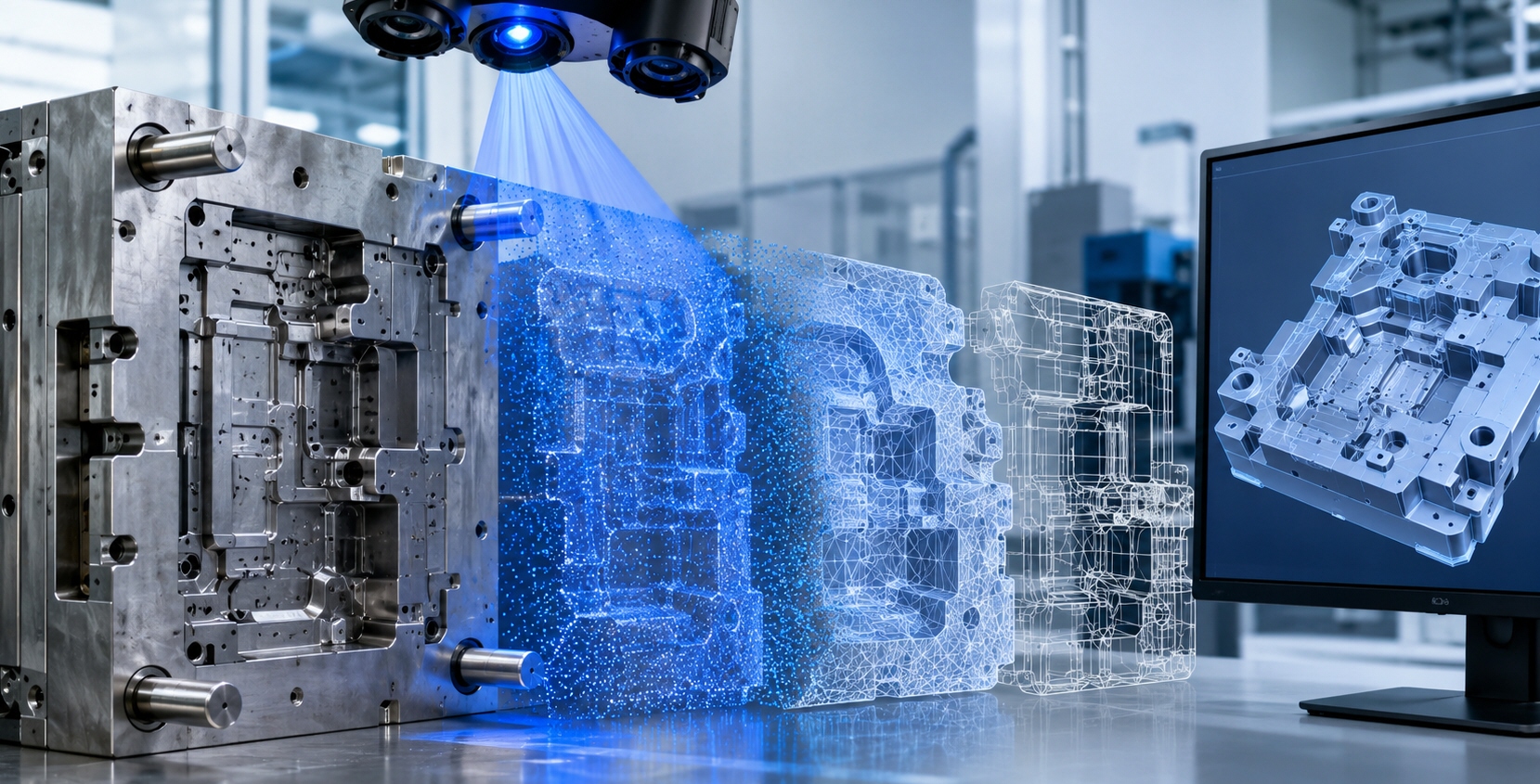

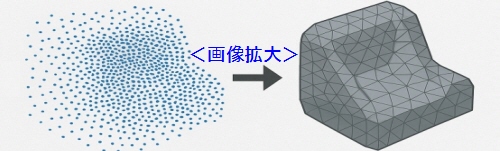

点群からポリゴン変換
点群 → ポリゴン化

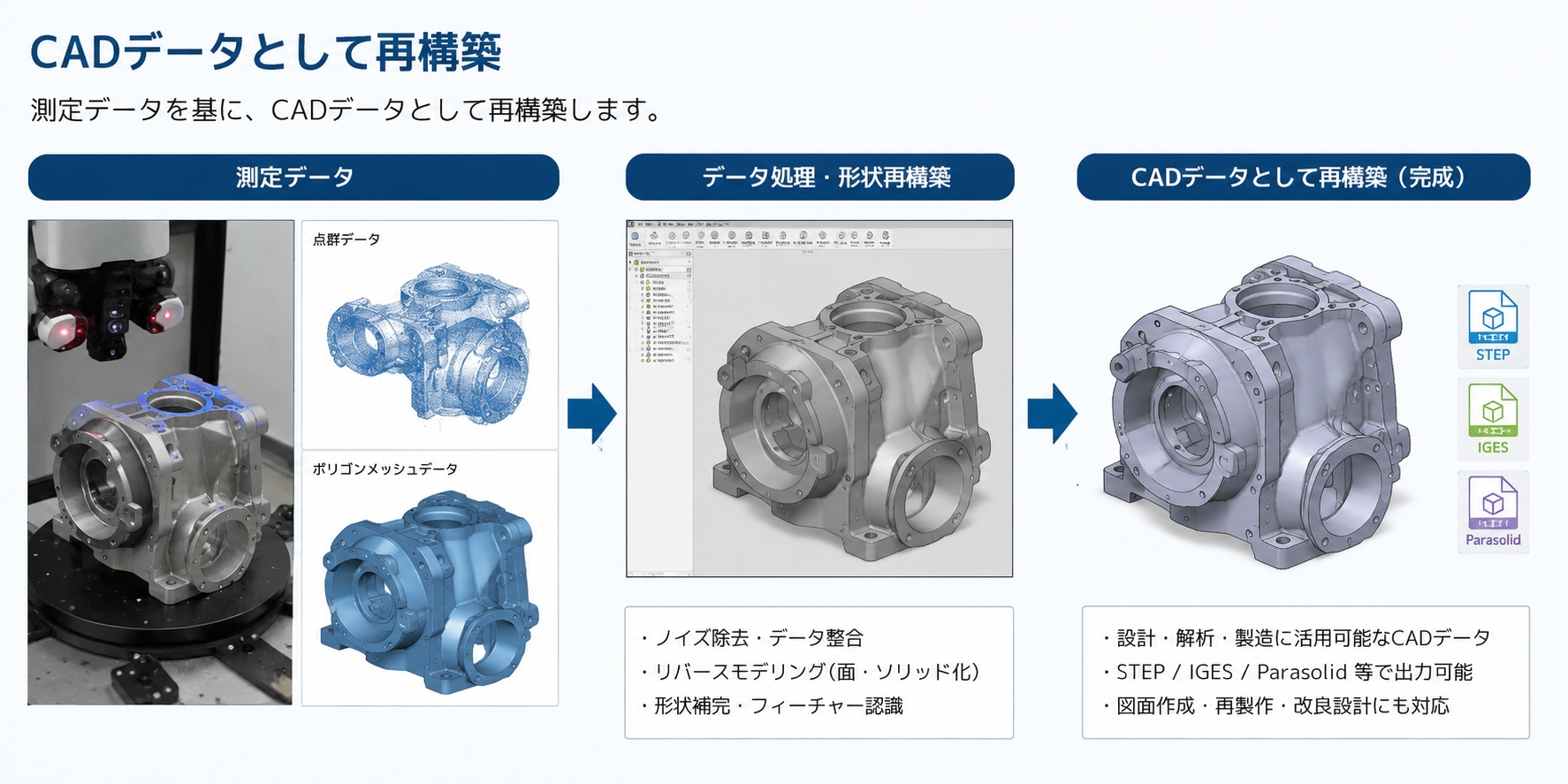

③ CAD化（サーフェス再構築 / NURBS化）

元の金型形状を パラメトリックCAD で再構築。

主な技術：

  • サーフェスフィッティング（NURBS）

  • 自由曲面のパッチ割り

  • エッジライン抽出

  • 基準面・分割面の定義（パーティングライン）

金型CAD特有のポイント：
パーティングライン / パーティング面の再設計
金型のCAD化では、現物形状をそのまま再現するだけでは不十分です。成形品の抜き方向、離型性、加工性、組み立て性を踏まえ、パーティングラインやパーティング面を適切に再設計することが重要です。これにより、実用的で製作・修理に使える金型CADデータにつながります。

ゲート・ランナー・冷却水路の形状認識
金型のCAD化では、成形品形状の再現だけでなく、樹脂の流れに関わるゲート・ランナー、温度管理に関わる冷却水路の形状認識が重要です。これらを正確に把握し再構築することで、実用性の高い金型CADデータとなり、修理・改修・再製作にも役立ちます。

抜き勾配確認
金型のCAD化では、現物形状をそのまま再現するだけでは不十分です。成形品をスムーズに離型させるため、各部の抜き勾配を確認し、必要に応じて補正や再設計を行うことが重要です。これにより、成形性や金型の実用性を備えたCADデータにつながります。

金型摩耗の補正（公差再設定）
金型のCAD化では、使用によって摩耗した形状をそのままデータ化すると、設計値から外れたまま再現してしまいます。そのため、摩耗状況を把握したうえで本来必要な寸法や公差を再設定し、補正してCAD化することが重要です。これにより、修理・再製作に使える実用的な金型データとなります。

結果：
→ STEP / IGES / Parasolid などのCADデータ

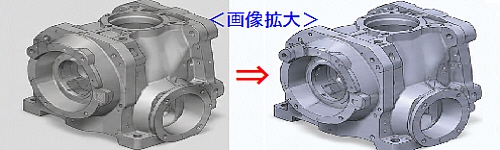

ポリゴンメッシュ ⇒ 三次元CADモデリング
金型CAD化⇒モデリング

④ 意匠精度と成形収縮を加味した補正

リバースで得た形状を そのまま使うとNG なのが金型の難しいところ。

成形条件によって収縮度合いが異なるため、
材料別の収縮率（PP / ABS / PC / PA / PBT / POM / ダイカストなど）を加味して補正。

補正内容：

肉厚変化による収縮補正
成形品は、肉厚の違いによって冷却速度や収縮量が変わるため、寸法ばらつきや変形が発生しやすくなります。金型CAD化では、この肉厚変化による収縮差を考慮して寸法補正を行うことが重要です。これにより、成形後の寸法精度向上や不良低減、品質安定化につながります。

リブのそり対策
リブは剛性向上に有効ですが、厚みや配置が不適切だと冷却収縮の差によってそりや変形を招きます。金型CAD化では、リブ形状や周辺肉厚のバランスを確認し、そりを抑えるよう補正・再設計することが重要です。これにより、寸法精度向上や品質安定化につながります。

ウェルドラインの配慮
ウェルドラインは、樹脂の流れが合流する部分に生じ、外観不良や強度低下の原因となります。金型CAD化では、ゲート位置、流動経路、形状バランスを考慮し、ウェルドラインが目立ちにくく、性能への影響を抑えられるよう配慮した設計が重要です。

冷却効率による変形予測
成形品は、冷却効率の違いによって温度分布や収縮量に差が生じ、そりや変形の原因となります。金型CAD化では、冷却条件や形状バランスを踏まえて変形を予測し、必要な補正や冷却設計の見直しを行うことが重要です。これにより、寸法精度向上と品質安定化につながります。

⑤ 金型の再設計（モールドベース含む）

必要に応じて以下を最適化：

  • スライド・リフター構造

  • ゲート位置

  • ランナー取り回し

  • 冷却水路（コンフォーマル冷却も可能）

  • 強度補強、摩耗対策

  • メンテナンスがしやすい設計

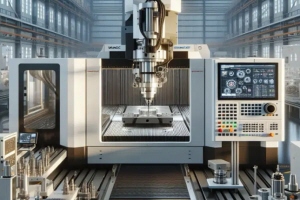

⑥ 金型加工データ（CAM）生成

完成形のCADから CAM データを作成。

加工例：

  • CNC 3軸/5軸

  • 放電加工（EDM）

  • 研磨

  • 表面処理（鏡面、梨地、テクスチャ）

金型リバースエンジニアリングの注意点

成形品をスキャンする場合 → 製品収縮を逆算して金型形状を推定

金型がない場合、製品側から逆推定するため
“収縮率・そり・変形” の解析が不可欠。

光沢・鏡面金型はスキャンが難しい

マットスプレーは必須。

 金型は“角のR”が重要

スキャンではエッジが甘くなるため、CAD側で意図的に補正。

金型は摩耗していることが多い

新品形状を再現したい場合は“摩耗逆補正”を実施。

使用される主なソフトウェア一覧

スキャン・点群処理

  • GOM / ATOS

  • Creaform HandySCAN

  • Hexagon Absolute Arm

  • Artec 3D

  • PolyWorks

リバースCAD（NURBS）

  • Geomagic Design X（業界標準）

  • Rhino + SubD / Grasshopper

  • Siemens NX Reverse Engineering

  • CATIA Digitized Shape Editor

金型設計

  • NX Mold Wizard

  • CATIA Mold Tooling

  • Creo Mold

  • VISI

  • SolidWorks Mold Tools

まとめ

金型リバースエンジニアリングは
点群 → ポリゴン → CAD → 金型再設計 → CAM
という一連のプロセスで進めます。

特に、
・収縮補正
・パーティング面の再構築
・冷却・ゲート最適化
・摩耗補正
といった 金型特有の専門知識 が重要になります。

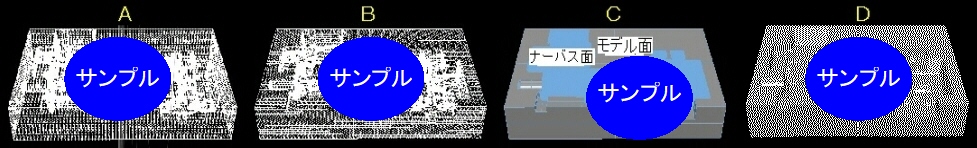

金型の3ｄスキャニング 三角形や四角形の混合データ 近似の直線や曲線、円弧を作成
