＜簡易ゴム成形金型から３Dデータ作成例＞ ゴム成形金型⇒３Dスキャン⇒リバースエンジニアリングで３Dデータ作成⇒量産用金型データ ゴム製品の量産、旧車・絶版車のゴム部品などにリバースエンジニアリング技術を利用されます。

---

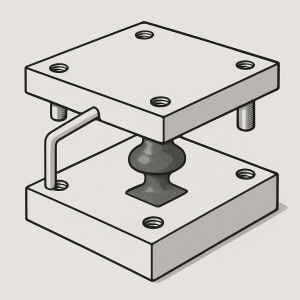

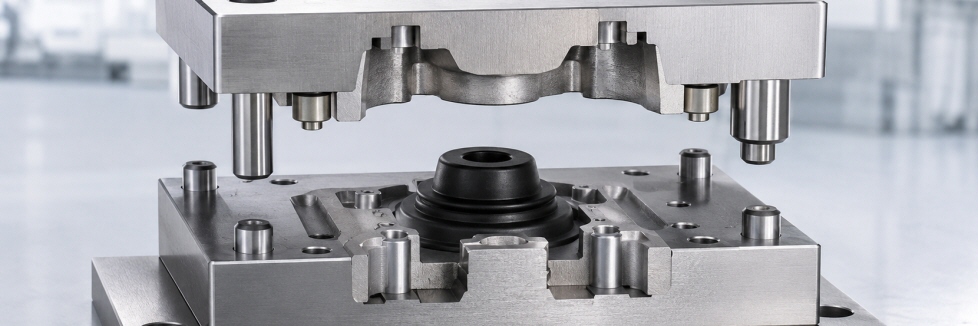

簡易ゴム成形金型とは、試作や少量生産、形状確認などを目的として、通常の量産用ゴム金型よりも構造や加工方法を簡略化した金型です。製作費や納期を抑えやすく、製品開発の初期段階や補修部品、少量のゴム部品製作で利用されます。

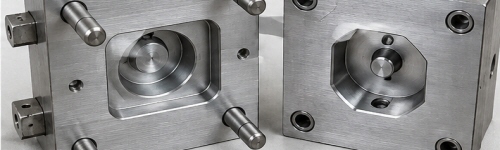

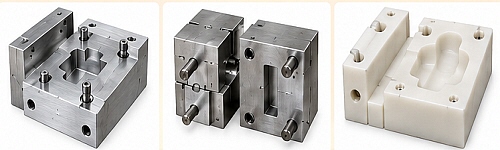

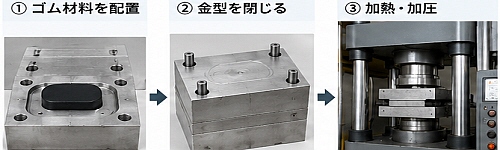

材料にはアルミ、軟鋼、樹脂型などが使われ、製品形状に応じて上下2分割型、簡易入れ子型、圧縮成形型などが採用されます。ゴム材料を金型内に配置し、加熱・加圧して成形する圧縮成形が比較的適しています。シリコーンゴム、ウレタンゴム、NBR、EPDMなど、材料特性に合わせて金型温度や加圧条件を設定します。

量産金型と比べると、複雑なスライド機構や高度な冷却・加熱機構を省略できるため、短期間で製作できることがメリットです。一方、耐久性や寸法精度、成形サイクル、バリ対策などには限界があるため、予定する成形数量や要求精度を考慮して設計する必要があります。

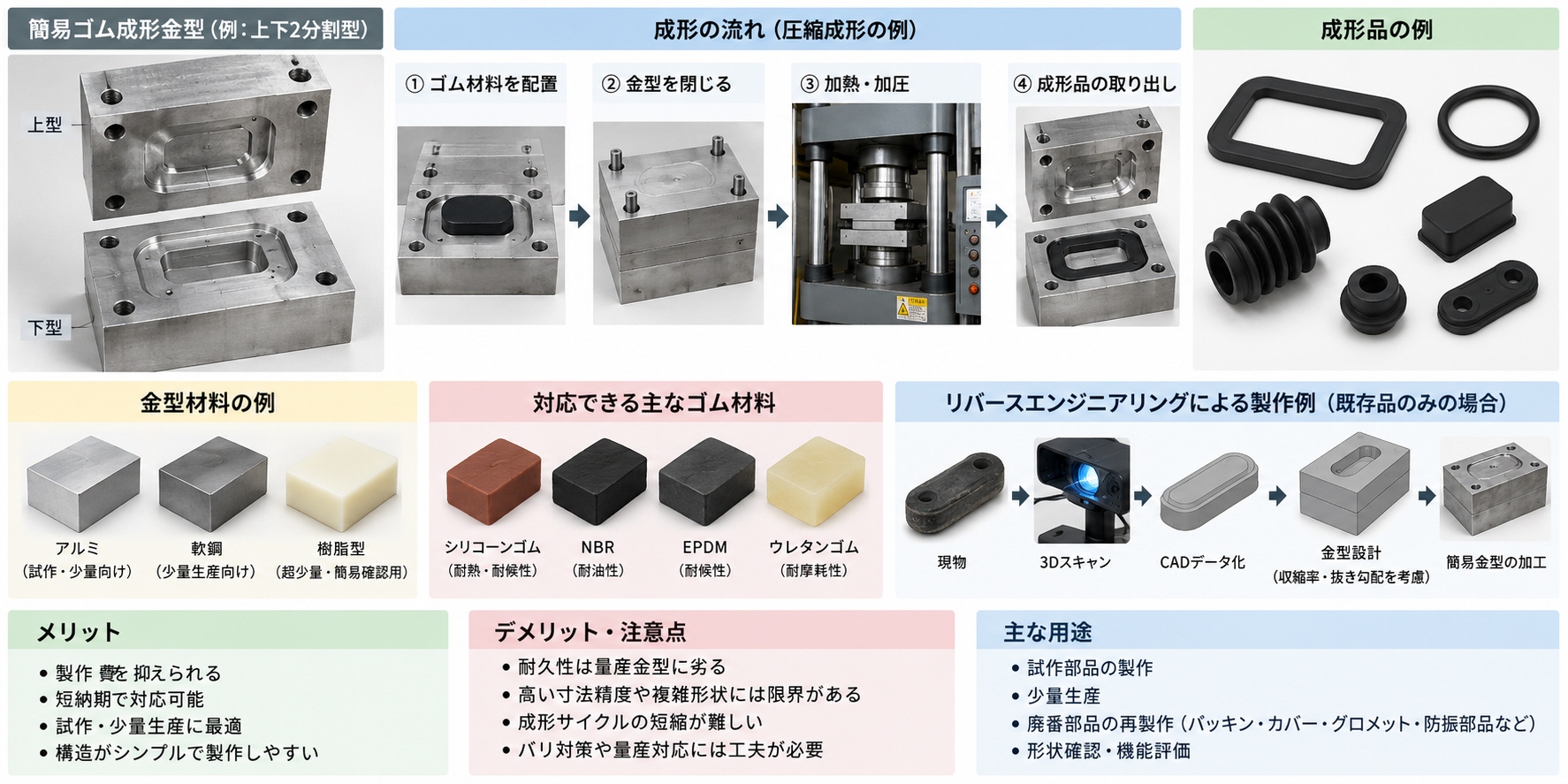

また、既存のゴム製品しか残っていない場合には、現物を3Dスキャン → CADデータ化 → 収縮率や抜き勾配を考慮して金型形状を設計 → 簡易金型を加工というリバースエンジニアリングも有効です。廃番部品や交換用パッキン、カバー、グロメット、防振部品などの少量再製作にも活用できます。

---

主要な特徴

１．材質：アルミニウムや樹脂などの比較的加工しやすい材料から製造されることが多いです。これにより、コストと製造時間が削減されます。

２．設計：複雑な内部構造を持つ製品には向いていませんが、比較的単純な形状の製品には適しています。

３．寿命：スチール製の金型と比べると耐久性に劣るため、生産数が多い場合には向いていない可能性がありますが、少量生産やプロトタイプには適しています。

利点

１．コスト：高耐久の金型に比べて初期投資が低いため、試作品や限定生産に理想的です。

２．製造速度：簡単な設計と加工しやすい材料の使用により、製造までの時間を短縮できます。

３．柔軟性：設計の変更が比較的容易であるため、試作段階での反復テストと改良に役立ちます。

簡易ゴム成形金型は、特に新製品の開発やカスタム製品の小ロット生産において、コストと時間を節約する有効な手段です。
