点群(ポイント)データ

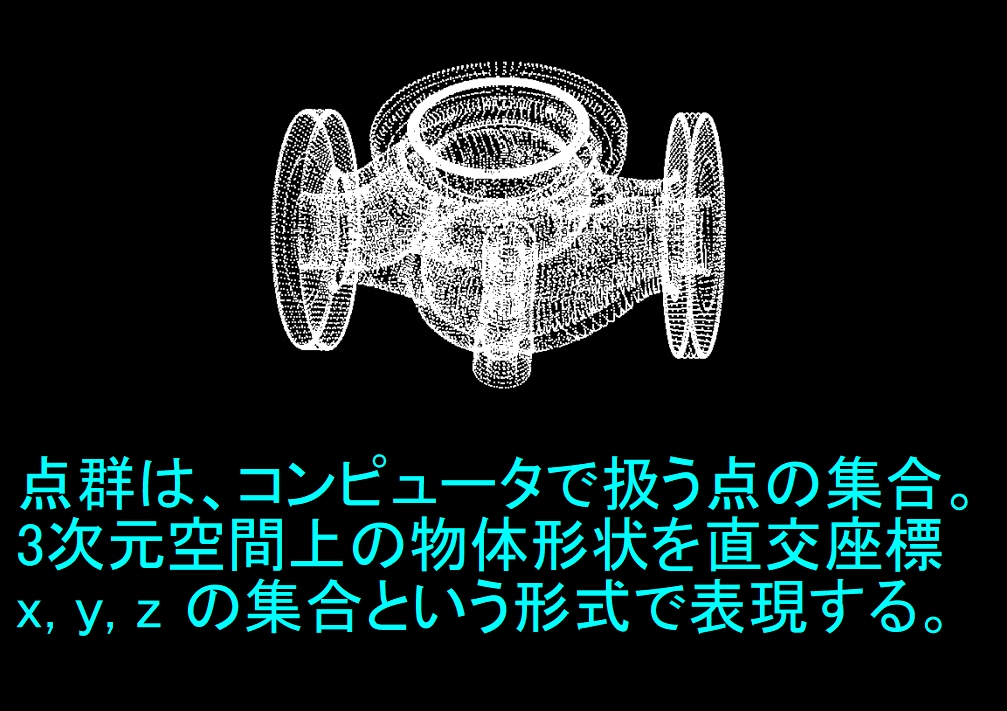

◆座標点の点群データは、ポイントデータの集合体。

◆点群データはデータ量が多くなるため、余剰点、ノイズ点を除去し効率よい点群データ編集。

◆平面などの単形状部分はデータ量が少なく、曲率部分はデータ量多い。

◆点群データは宙に浮いた状態のため基準となる絶対座標の設定が必要。

◆CAD編集の移動でXYZの座標系の設定を行うコンピュータで扱う点の集合体。

◆空間は3次元であり、直交座標 (x, y, z) で表現。

◆対象とする図形や物体の対称性を記述するために用いられる記法の一つ。

参考画像 バルブ
ハウジング
インペラ
インパネ
オブジェ

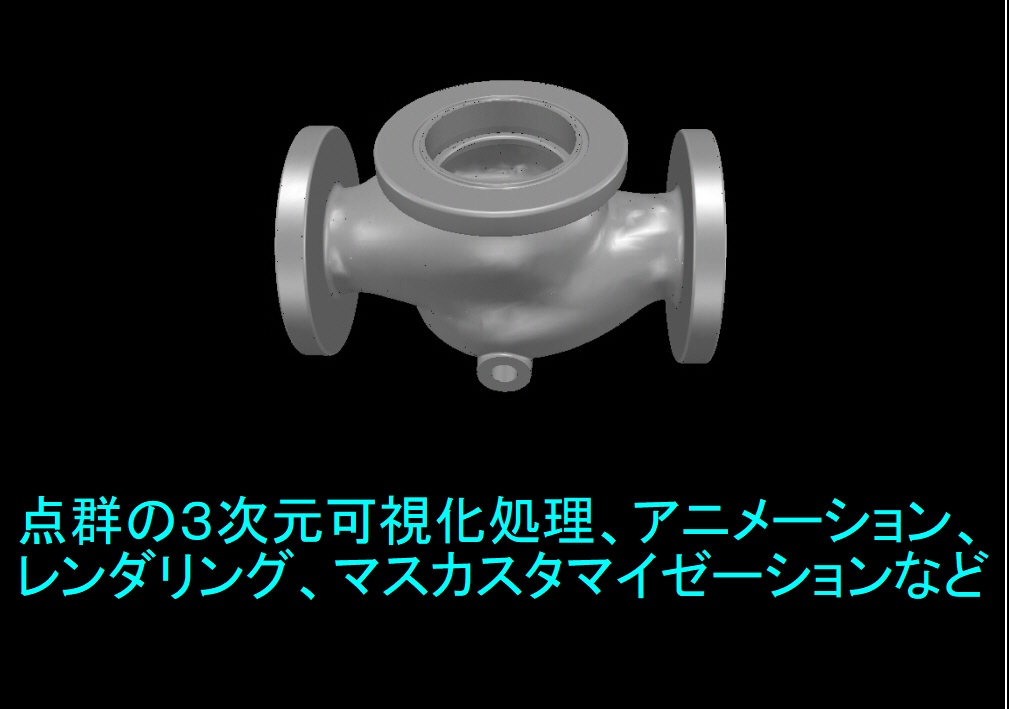

3Dスキャンは、対象物の表面の位置・形状を表します。点群はそのままシミュレーション、することができます。

部品の検査等に利用、製造された部品の点群データと設計上のCADモデル との差を比較し検査するインスペクションの利用。

元のCADデータと出来上がった製品の差異を視覚的に色彩の差として表示することができます。

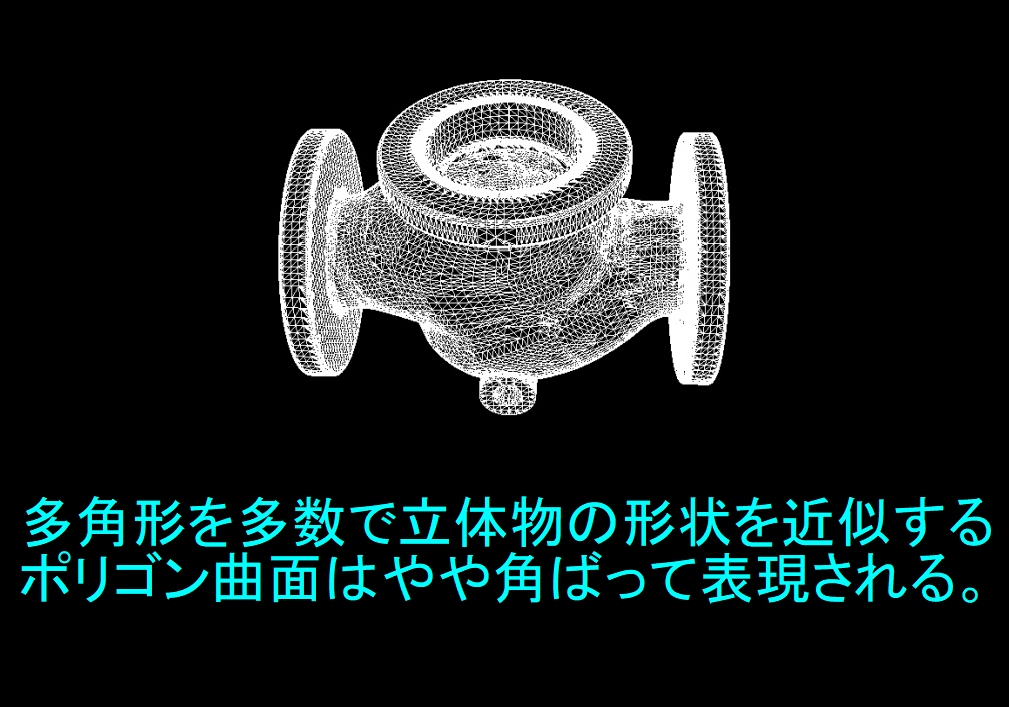

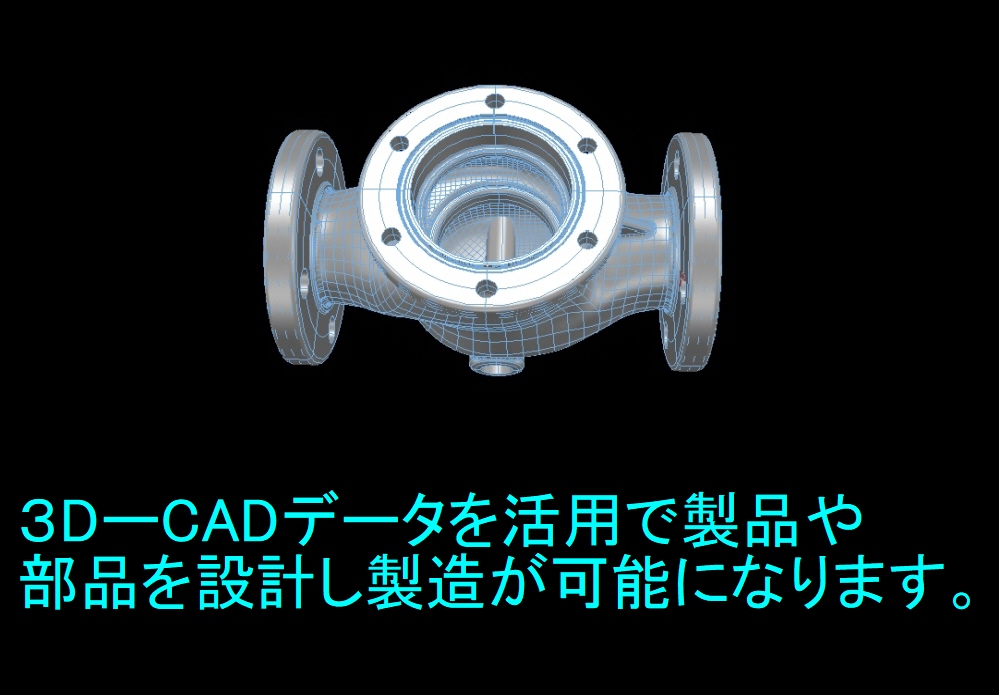

各種の3D-CADで使用するには、点群データからポリゴン面作成、ポリゴン面から3D-CAD面を作成する必要があります。

CADとスキャンデータ

重ね合わす

カラーマッ
誤差表示

幾何公差表示
