インペラ羽根車
インペラ羽根車（インペラ）は、ポンプやタービンなどの流体機械において流体を加速させるために用いられる回転する部品です。その設計や用途に応じて、いくつかの主要な種類があります。

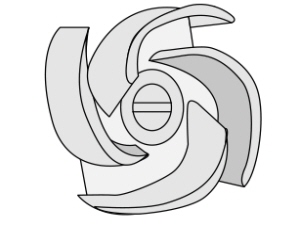

1. オープンインペラ
- 特徴: 羽根が両端から開放されている構造を持ち、インペラの中心部から外側に向かって流体が流れます。このタイプは、羽根が直接流体と接触しており、比較的粒子や固体が含まれる流体に対して効果的です。
- 用途: 汚水処理や固体を含む液体のポンプなど。

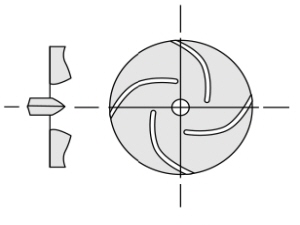

2. セミオープンインペラ
- 特徴: 一方の端が閉じていて、もう一方の端が開いているインペラです。オープンタイプに比べて流体の制御がしやすく、粒子を含む流体にも適用可能ですが、完全なオープンタイプほどの柔軟性はありません。
- 用途: 半固体や小さな粒子を含む液体の輸送。

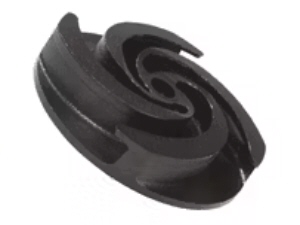

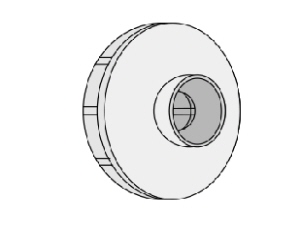

3. クローズドインペラ
- 特徴: 羽根が外側から完全に覆われているため、流体はインペラ内部を通過するだけで外には出ません。このタイプは高効率で、クリーンな液体の輸送に最適です。
- 用途: 清水の供給、化学薬品の輸送など。
4. シュラウドインペラ
- 特徴: クローズドインペラの一種で、さらに両端が閉じている設計です。非常に高い圧力を生み出すことができ、流体の制御性が高いです。
- 用途: 高圧の液体輸送、ターボチャージャーなど。
5. アキシャルフローインペラ
- 特徴: 流体を軸方向に加速させる設計で、羽根は斜めに配置されています。低い圧力で大量の流体を移動させることができます。
- 用途: 換気扇、大型の水ポンプなど。
6. ミックスドフローインペラ
- 特徴: アキシャルフローとラジアルフローの中間的な特性を持ち、羽根が斜めに配置されていて、流体を軸方向と径方向の両方に加速させます。
- 用途: 農業の灌漑や排水ポンプなど、様々な用途で利用されます。
インペラ羽根車の選択は、使用される流体の性質（粒子の大きさや含有物質）、必要な圧力、流量などによって異なります。各種類のインペラは特定の条件下での効率や性能に優れた特徴を持っており、その適用範囲が決まっています。
インペラ羽根のリバースエンジニアリング
 |
| ■羽根により風力や水力などの流れが変わる運動学的な連続体、流体に運動エネルギが与えられ効率良い流れを求めた研究等。。 |
| ■流体圧の応力解析、遠心力強度解析、 羽根車の強度設計、羽根車最適化、吸込流路. 吐出しボリュート最適化などに3Dスキャン。 |
| ■耐久性が求められるインペラ羽根、試作されたモデルを量産用の金型設計に3Dスキャンからのリバースエンジニアリング技術利用。 |
|
|
|
ソラス インペラ、航空宇宙機器、斜流的遠心コンプレッサインペラ、ツインインペラ、ターボチャージャーインペラ
 |
ソラス インペラ、航空宇宙機器、斜流的遠心コンプレッサインペラ、ツインインペラ、ターボチャージャーインペラ
|
| ＜インペラについて＞ |
| ポンプやタービン、ファンなどに使われる回転する部品を指します。具体的には、遠心ポンプやタービンなどの核心部分に位置する、流体（液体や気体）を移動させるためのローターまたはブレードの一種です。インペラは形状やサイズがさまざまで、それぞれが特定の用途に最適化されています。一般的には、インペラは中央の回転軸から放射状にブレードが伸びている形状をしています。このブレードが流体を受け取り、回転することで遠心力を利用して流体を外側へと推進します。これによりポンプでは液体が、ファンでは気体が移動します。インペラの設計や選択は、目的とする流体の性質（粘性、粒子の大きさ、化学的性質など）、必要な流量、ポンプの大きさや形状など、さまざまな要素に影響を受けます。 |
