リバースモデリング｜サーフェスとソリット
３Dスキャンからサーフェスモデ作成
サーフェスモデリング（表面モデリング）は、3DコンピュータグラフィックスとCAD（コンピュータ支援設計）で用いられる技術で、物体の表面を数学的に定義し、視覚化する手法です。この技術は、製品の設計、映画やビデオゲームのビジュアルエフェクト、建築ビジュアライゼーションなど、多岐にわたる分野で使用されています。サーフェスモデリングの基本的な概念として、以下のポイントを理解することが重要です。
1. ベースとなる数学的表現

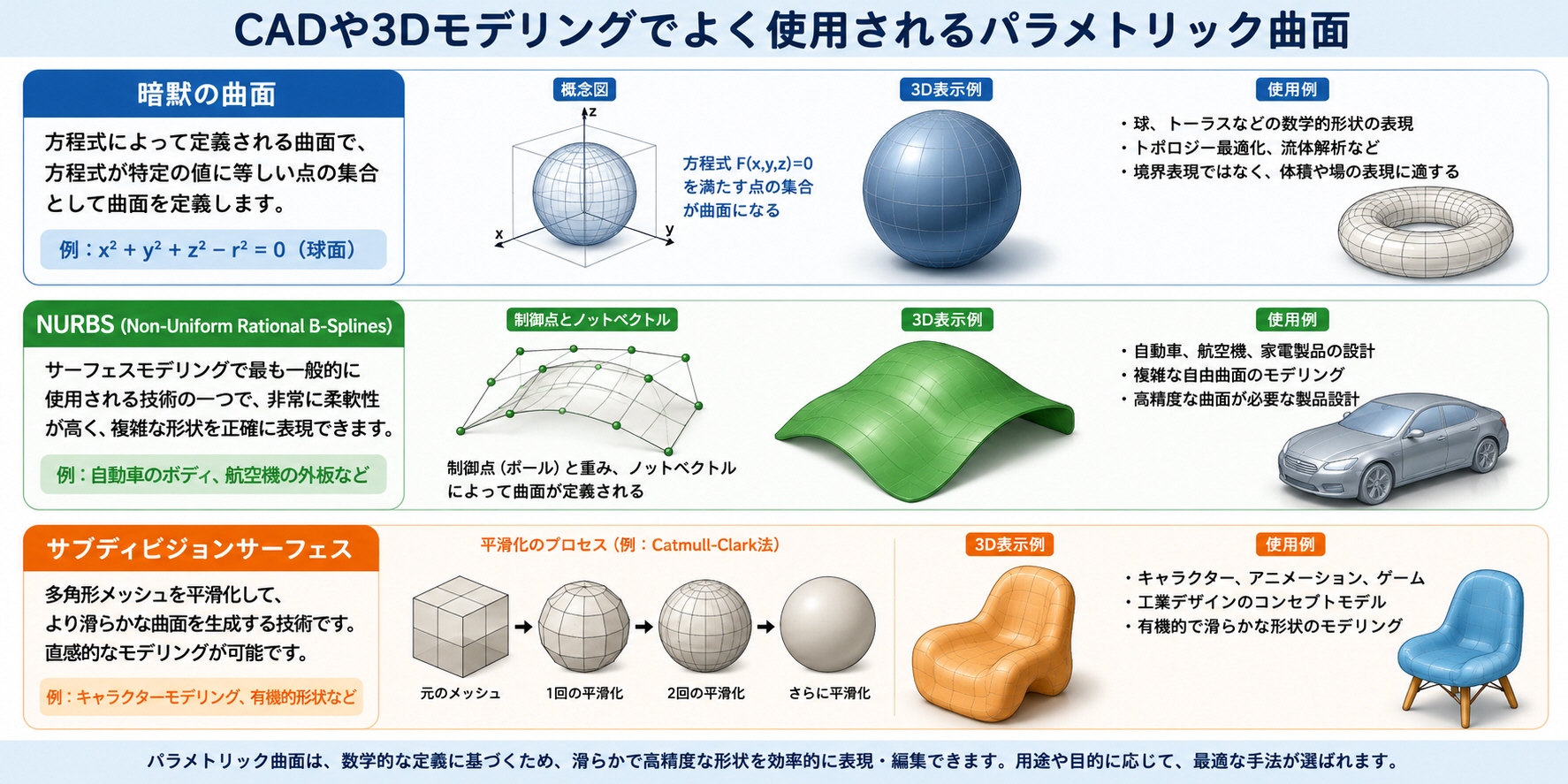

- パラメトリック曲面: これらは、でとで という2つのパラメータに基づいて形成される曲面で、滑らかな曲面を作成するのに適しています。CADや3Dモデリングソフトウェアでよく使用されます。

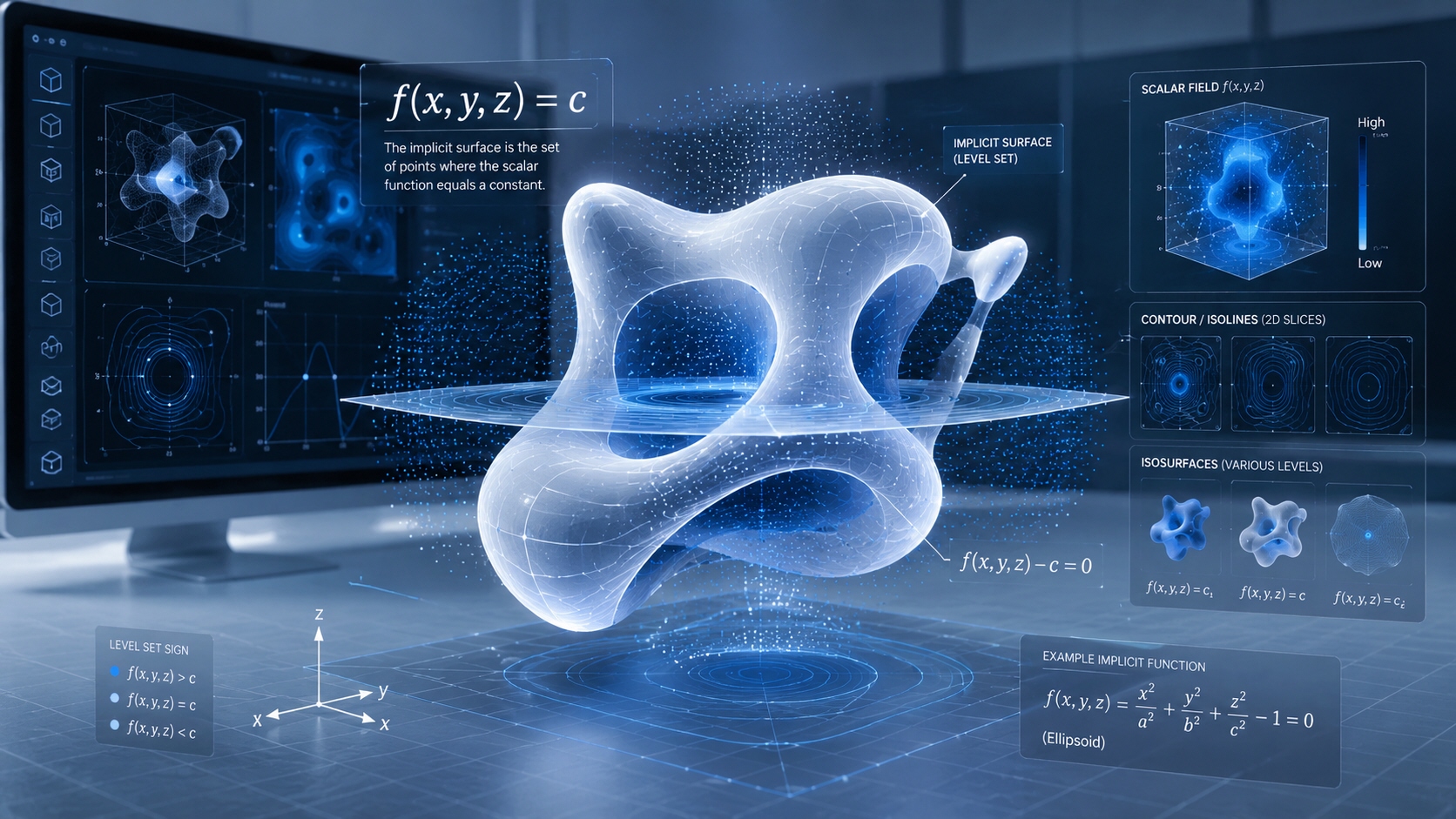

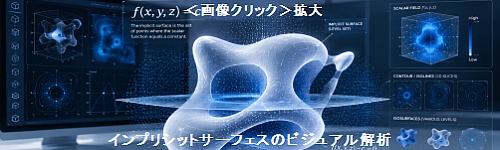

- 暗黙の曲面: 方程式によって定義される曲面で、方程式が特定の値に等しい点の集合として曲面を定義します。
2. 主要なモデリング手法

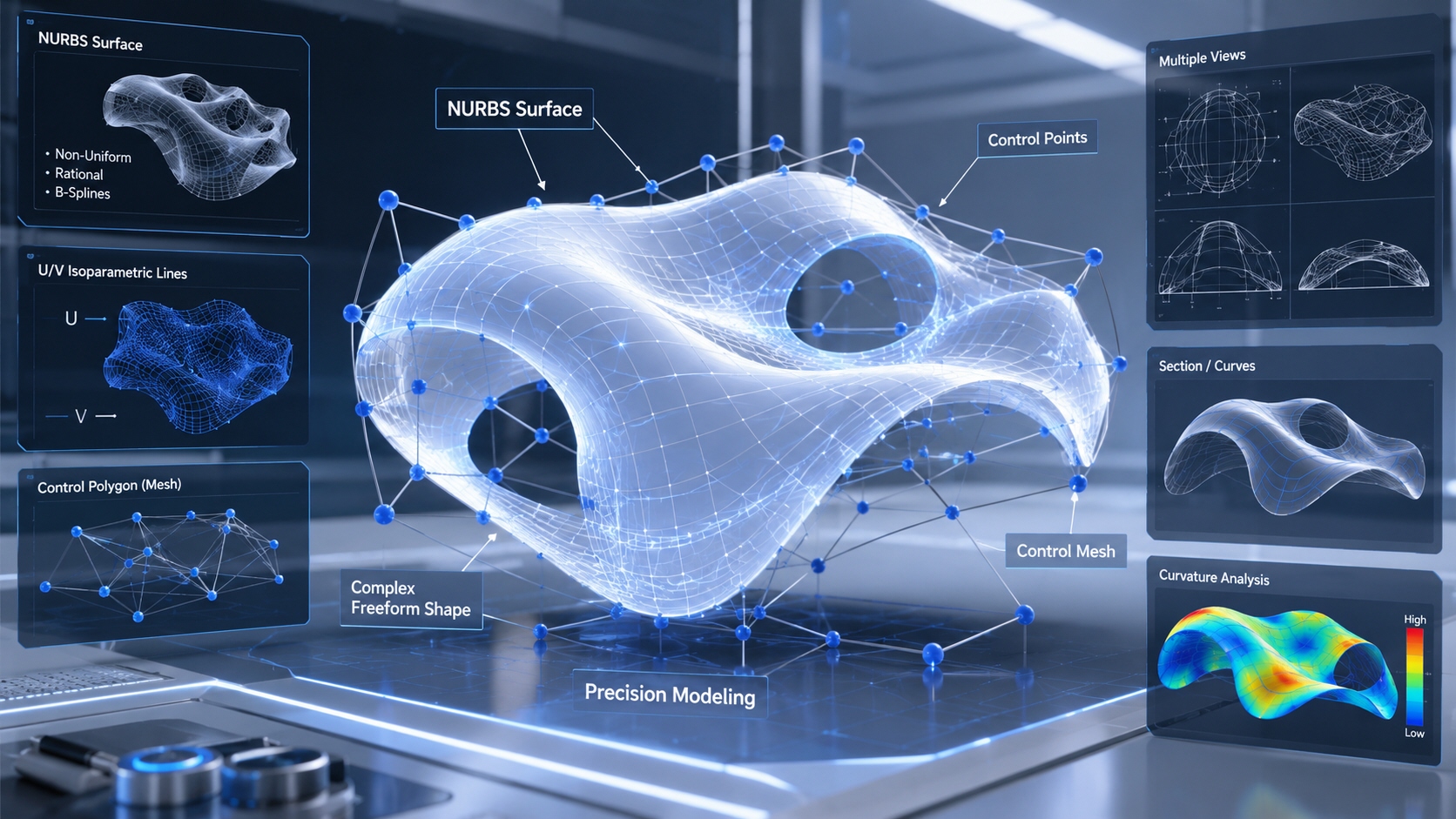

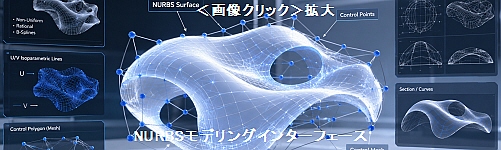

- NURBS (Non-Uniform Rational B-Splines): サーフェスモデリングで最も一般的に使用される技術の一つで、非常に柔軟性が高く、複雑な形状を正確に表現できます。

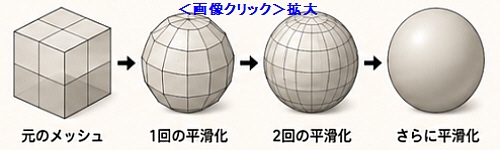

- サブディビジョンサーフェス: 多角形メッシュを平滑化してより滑らかな曲面を生成する技術。ビデオゲームや映画のキャラクターモデリングによく使用されます。

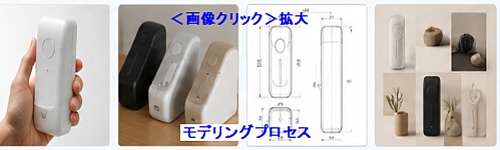

3. モデリングプロセス
サーフェスモデリングのプロセスは、大まかに以下のステップに分けられます。

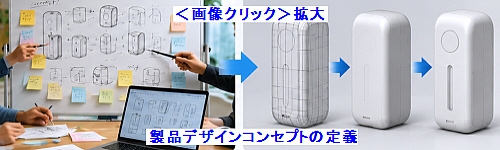

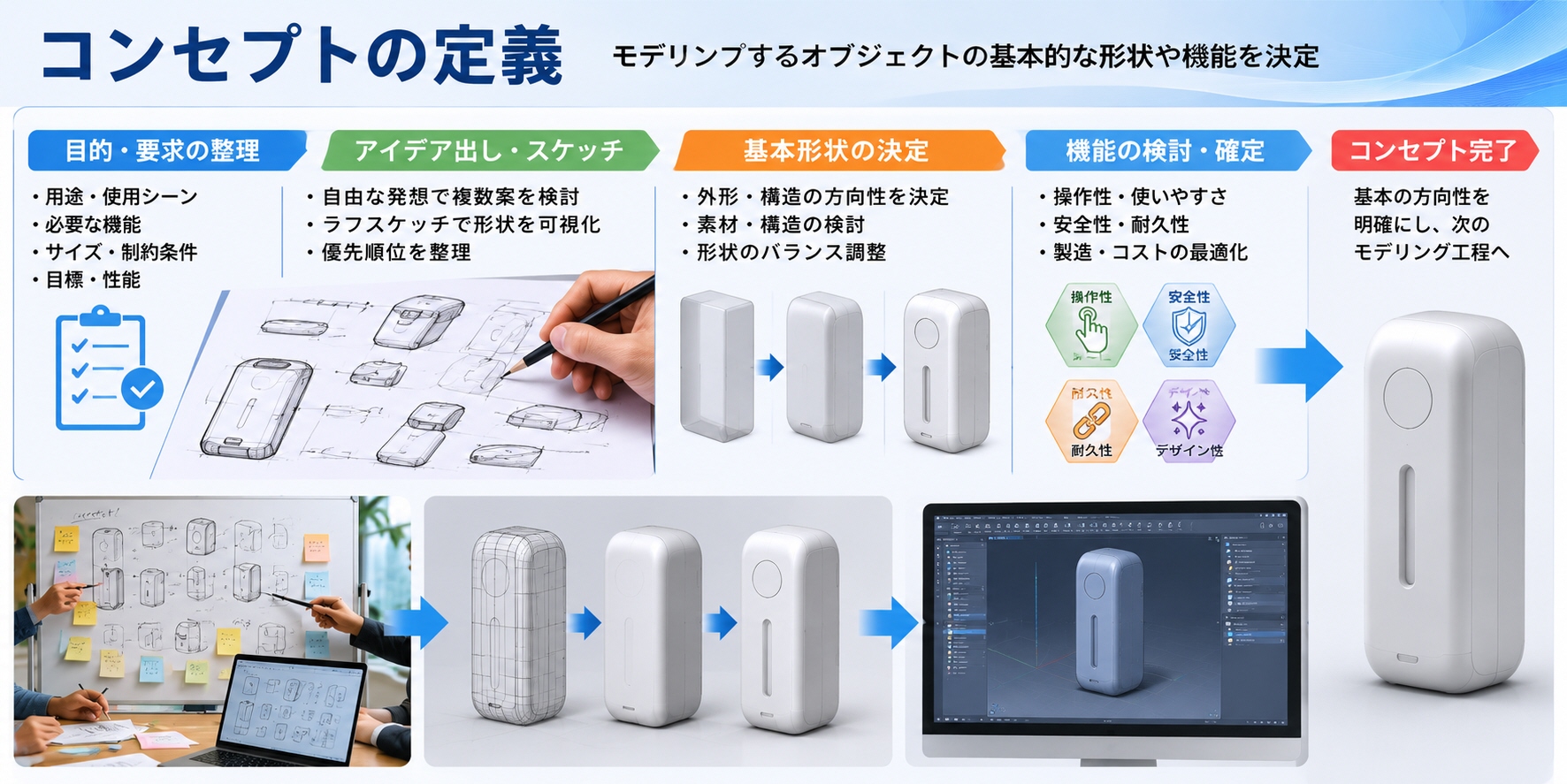

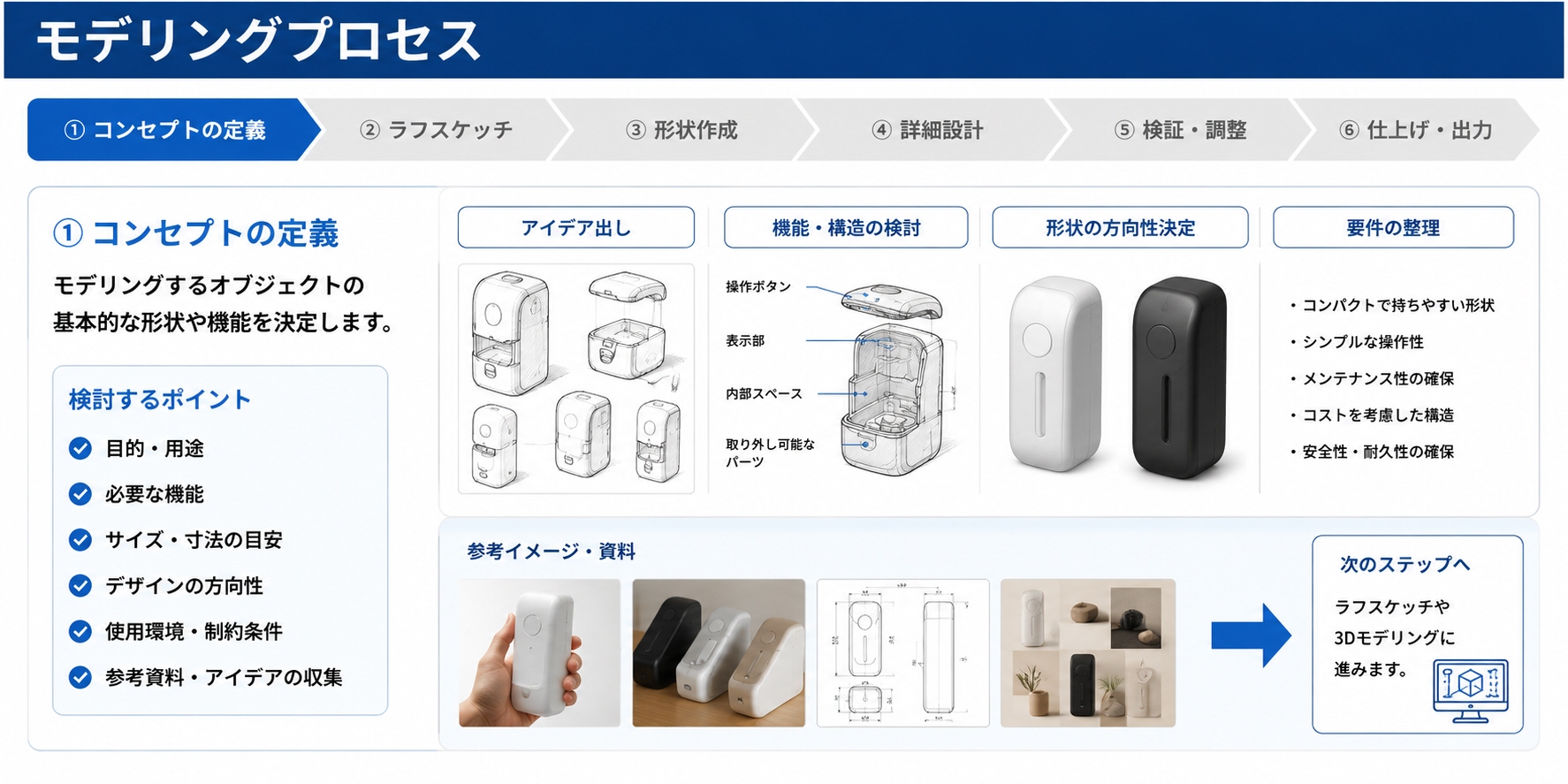

- コンセプトの定義: モデリングするオブジェクトの基本的な形状や機能を決定します。

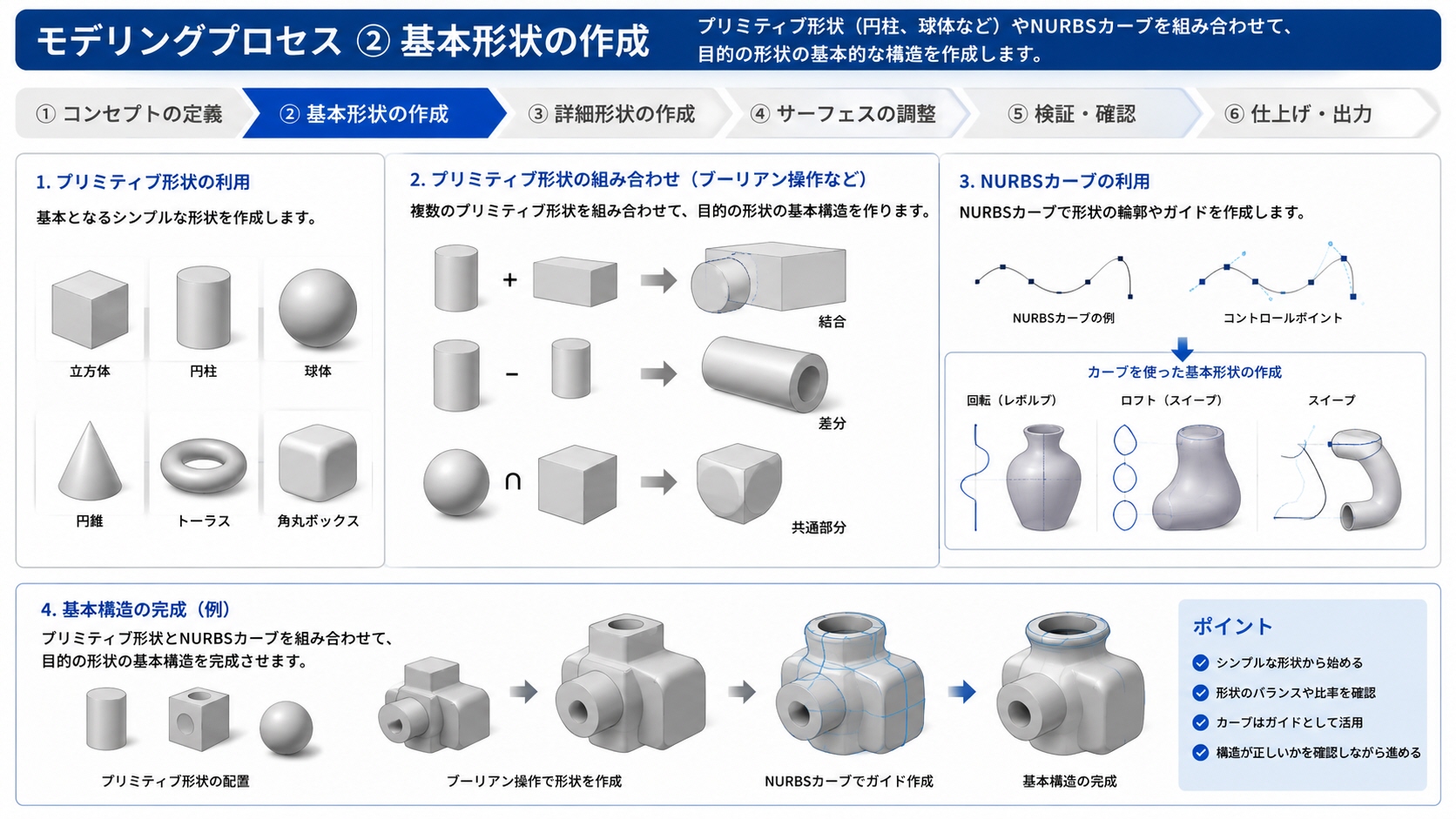

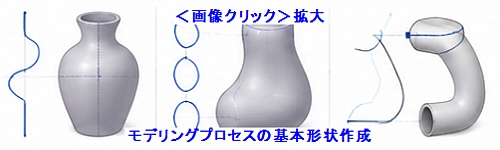

- 基本形状の作成: プリミティブ形状（円柱、球体など）やNURBSカーブを組み合わせて、目的の形状の基本的な構造を作成します。

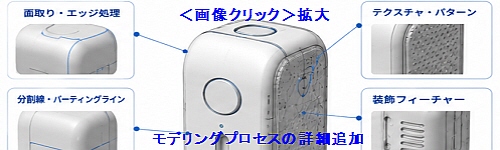

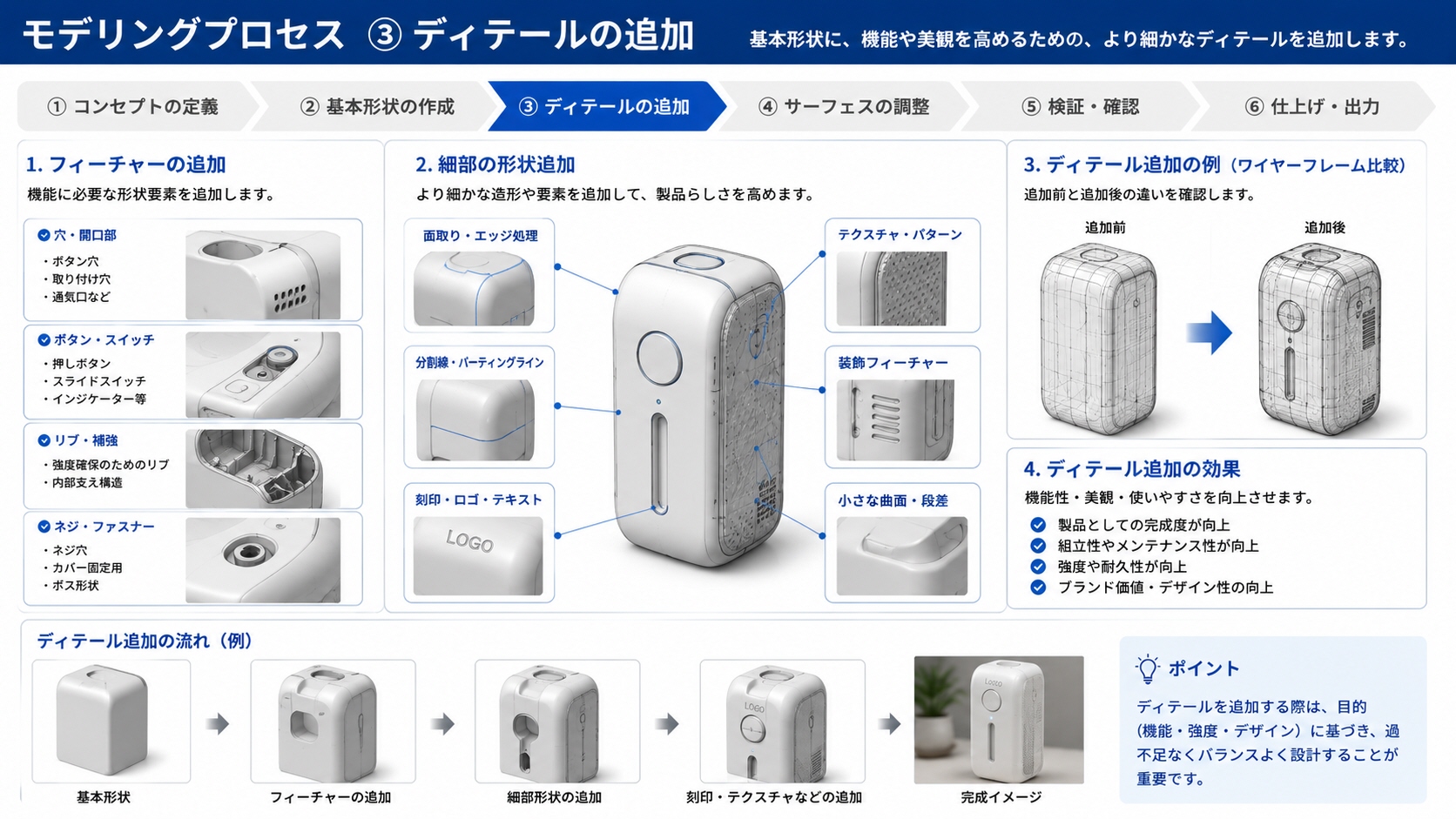

- ディテールの追加: より細かなディテールを追加し、オブジェクトの表面を洗練させます。

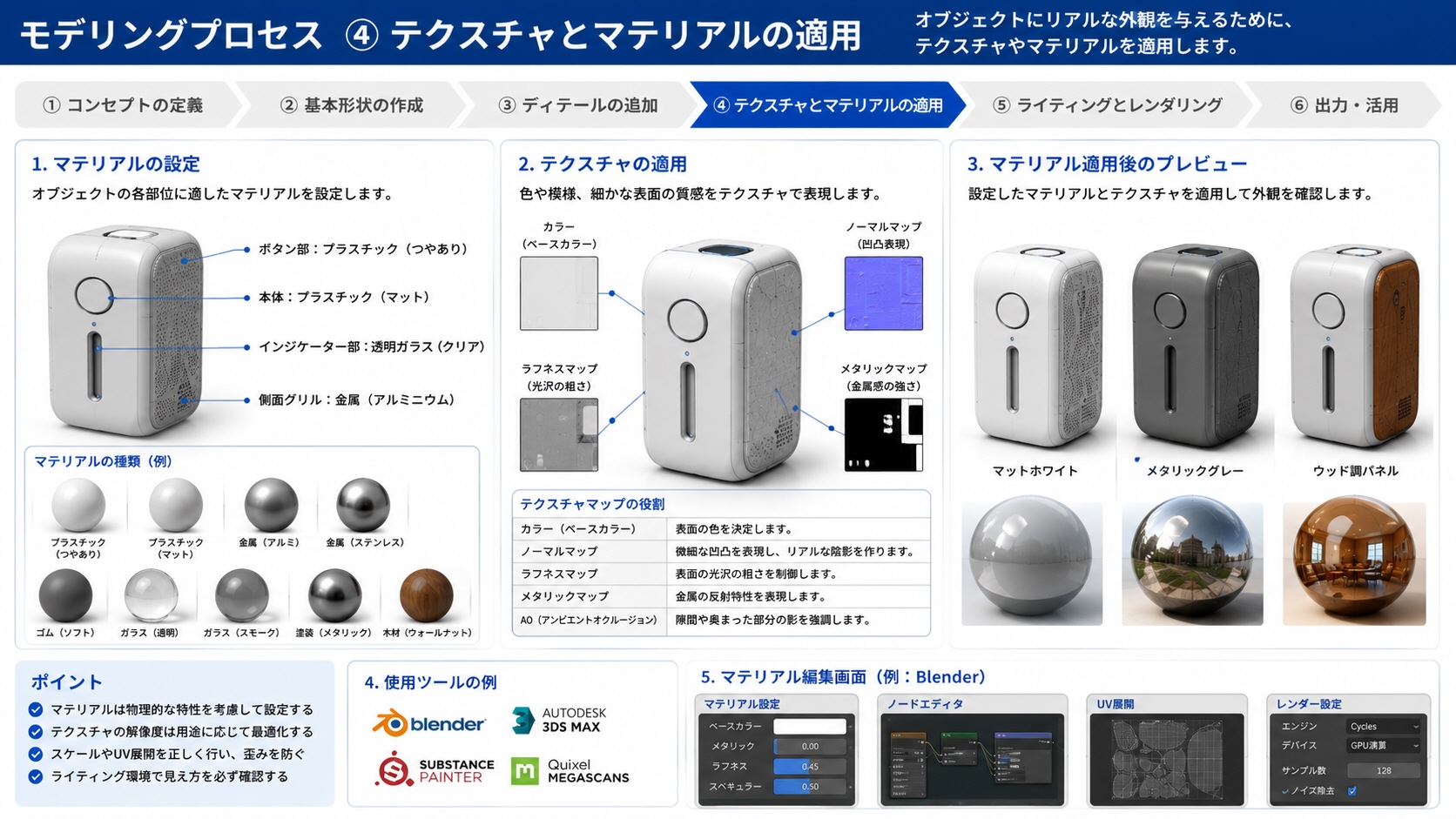

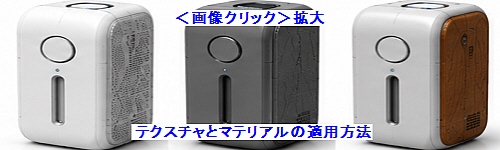

- テクスチャとマテリアルの適用: オブジェクトにリアルな外観を与えるために、テクスチャやマテリアルを適用します。
4. 応用分野

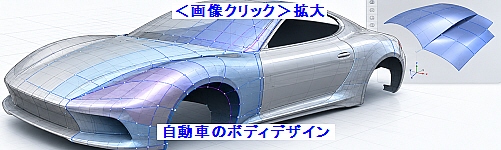

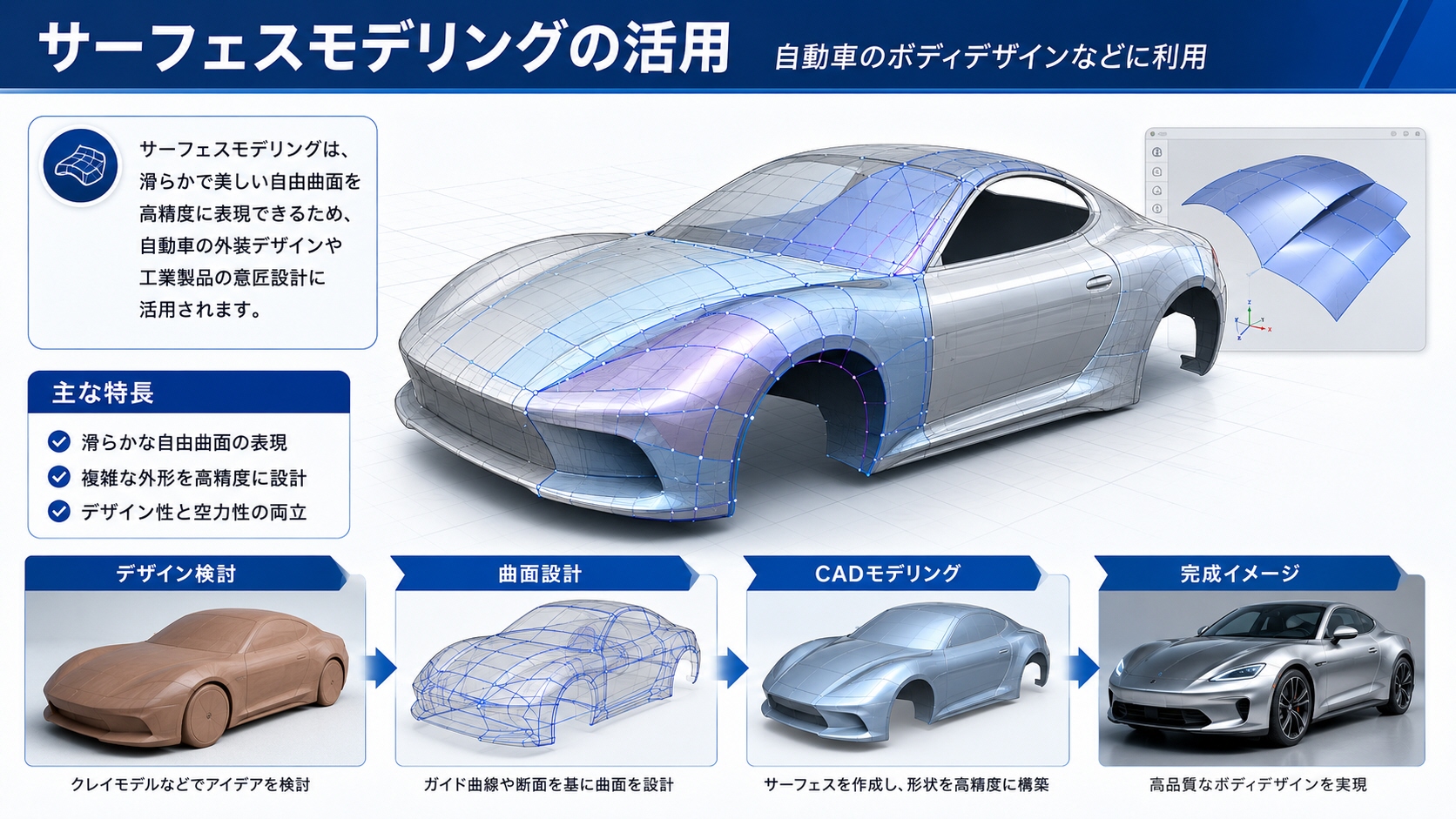

サーフェスモデリングは、自動車のボディデザイン、製品のプロトタイピング、映画やビデオゲームのキャラクター作成など、様々な分野で活用されています。
サーフェスモデリングには、専門的なソフトウェアが必要であり、複雑なサーフェスを効率的に作成します。
３Dスキャンからソリッドモデル作成
CADソリッドモデル（Solid Model）、コンピュータ支援設計（CAD: Computer-Aided Design）において物体の三次元（3D）形状を詳細に表現するための技術です。
ソリッドモデルは、物体の内部および外部の構造を完全に記述することで、設計、解析、シミュレーションなどの様々なエンジニアリングタスクに活用されます。
主な特徴
１．完全な3D形状の表現:
・ソリッドモデルは、物体の内部と外部を完全に表現します。これにより、物体のすべての面、エッジ、頂点の情報が含まれます。
２．体積と質量特性の計算:
・ソリッドモデルは体積、質量、重心などの物理特性を正確に計算することができます。これは、設計の最適化や製造プロセスの計画に役立ちます。
４．干渉チェック:
・複数の部品が組み合わさるアセンブリにおいて、部品同士の干渉を検出するために使用されます。干渉チェックにより、設計上の問題を早期に発見し、修正することができます。
５．有限要素解析（FEA）との統合:
・ソリッドモデルは、構造解析や熱解析などの有限要素解析のためのメッシュ生成に使用されます。これにより、設計の強度や耐久性を評価することができます。
６．製造プロセスのシミュレーション:
・加工や成形などの製造プロセスのシミュレーションにおいて、ソリッドモデルは現実に近い形で物体の振る舞いを再現します。
利点
１．高精度:
・ソリッドモデルは非常に高精度で設計を表現するため、詳細な検討や解析が可能です。
２．リアルなビジュアライゼーション:
・見た目がリアルな3Dビジュアルを生成できるため、設計の理解やコミュニケーションが容易になります。
３．設計の一貫性:
・設計の一貫性を保ちながら、複雑な形状や構造を扱うことができます。
４．生産性の向上:
・設計から製造までのプロセスを一貫して管理できるため、生産性が向上します。
CADソリッドモデルは、エンジニアリングの分野において不可欠なツールであり、設計の精度と効率を大幅に向上させることができます。
| リバースエンジニアリングのソリッドモデリングのプロセス |
 ①３ｄデータから稜線出し ②サーフェスモデル作成 ③封孔作業後、ソリッドに変換 |
