スクリューシリンダーの現物データ化
＜例＞スクリューの３ｄスキャン

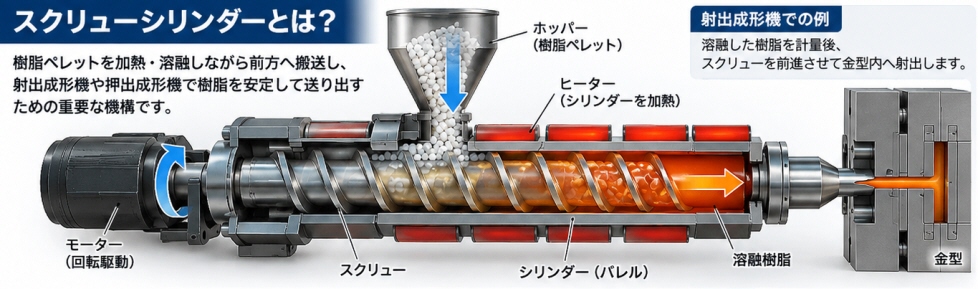

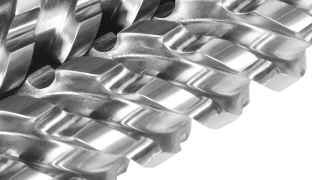

スクリューシリンダーとは、主に射出成形機や押出成形機で、樹脂材料を加熱・溶融しながら搬送する重要な機構です。一般には「スクリュー」と、その外側を覆う筒状の「シリンダー（バレル）」で構成されます。
樹脂ペレットをホッパーから投入すると、スクリューが回転して材料を前方へ送りながら、ヒーターの熱と樹脂同士の摩擦・せん断によって溶融します。射出成形機では、溶融した樹脂をスクリュー前方に計量して蓄えた後、スクリュー自体を前進させて金型内へ射出します。

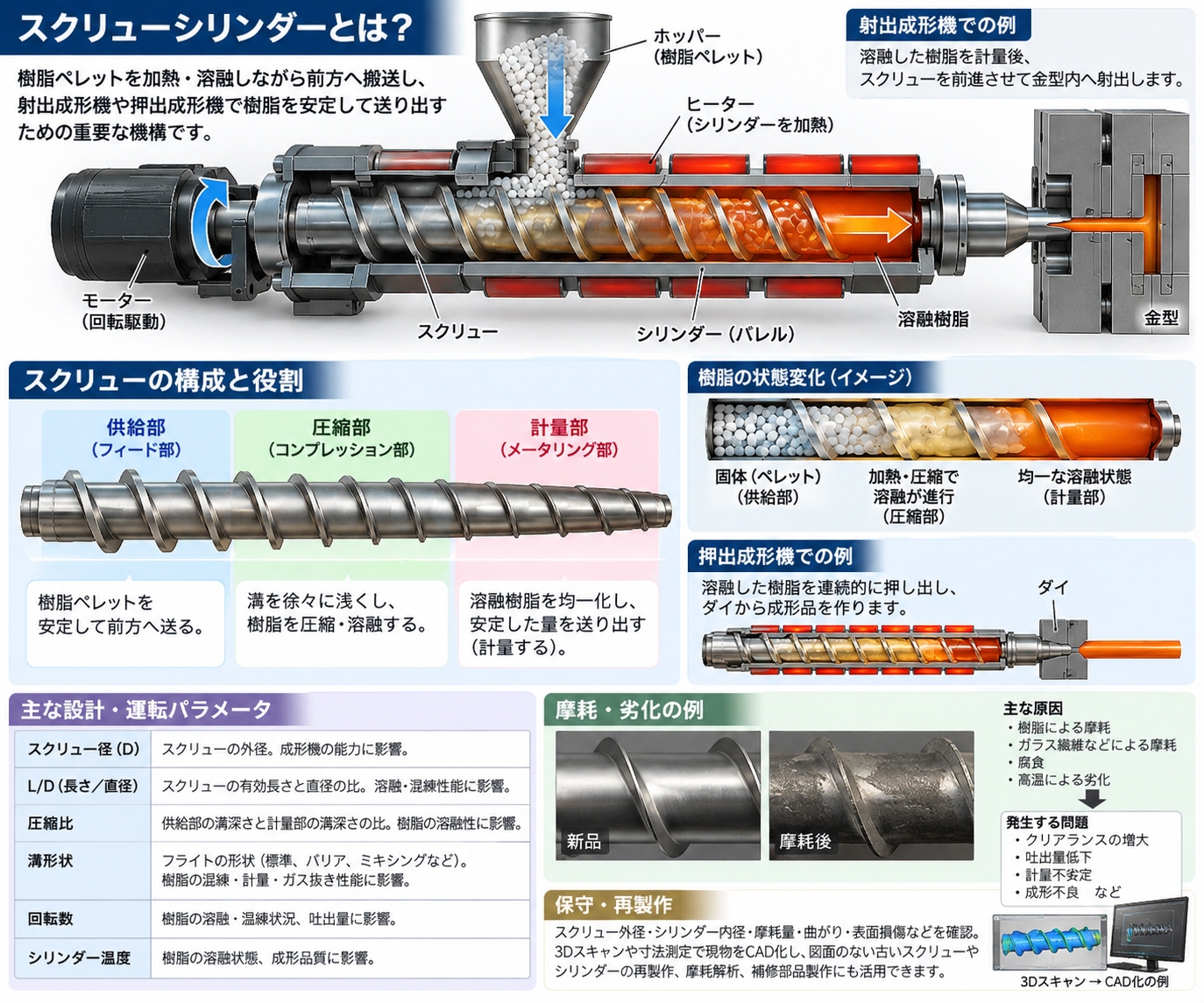

スクリューは一般に、供給部・圧縮部・計量部に分けられます。供給部ではペレットを安定して送り、圧縮部では溝を徐々に浅くして樹脂を圧縮・溶融し、計量部では溶融状態を均一化して安定した量を送り出します。
スクリューシリンダーでは、スクリュー径、L/D（長さ／直径）、圧縮比、溝形状、回転数、シリンダー温度などが成形品質に大きく影響します。また長期間使用すると、樹脂やガラス繊維などによる摩耗・腐食が発生し、クリアランスが広がることで、吐出量低下や計量不安定、成形不良につながる場合があります。
そのため保守では、スクリュー外径・シリンダー内径・摩耗量・曲がり・表面損傷などを確認します。摩耗した現物を3Dスキャンや寸法測定してCAD化すれば、図面のない古いスクリューやシリンダーの再製作、摩耗解析、補修部品製作にも活用できます。
構造と役割
スクリュシリンダは、主に以下の2つの部品で構成されています：

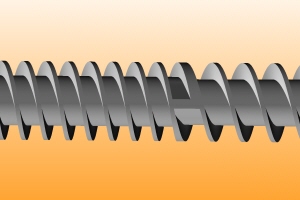

スクリュー（ねじ）

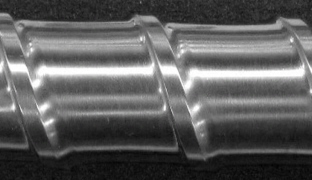

スクリューは、円筒形のシリンダの内部に配置され、プラスチック材料を前方に移動させながら、加熱されることで溶融・混練を行います。スクリューは特定の形状に加工されており、搬送、圧縮、計量という3つのゾーンに分かれています。
シリンダ（筒）
シリンダは、スクリューが回転する筒状の部品で、プラスチック材料の移動通路を提供します。また、シリンダの外側には加熱ヒーターが取り付けられ、材料を均一に加熱する役割も果たします。
使用分野
スクリュシリンダは、以下のような装置やプロセスで広く使用されています：
射出成形機: プラスチックを溶融し、金型に注入して成形するプロセスで使用されます。
押出機: プラスチックやゴムなどの材料を連続的に成形するために用いられます。
ブロー成形機: 中空のプラスチック製品（例えば、ボトルなど）の製造に使用されます。
スクリュシリンダの機能
混練と溶融: 材料を均一に加熱し、溶融した材料を混ぜ合わせます。
圧縮: 材料を圧縮して密度を上げ、空気を除去することにより成形精度を向上させます。
計量・押し出し: 溶融した材料を計量しながら、金型や成形口に向けて押し出します。
スクリュシリンダの設計や材質は、使用する材料や成形条件に応じて異なり、加工の効率性や製品品質に大きな影響を与えます。
