バネ成型機に使用される先端工具は、線材を曲げる、押さえる、案内する、切断位置を決めるなど、スプリング加工の品質を左右する重要な部品です。特に、長年使用された工具や現場で調整された特殊工具は、図面が残っていない場合も多く、同じ形状を再製作するには正確な形状データの採取が欠かせません。

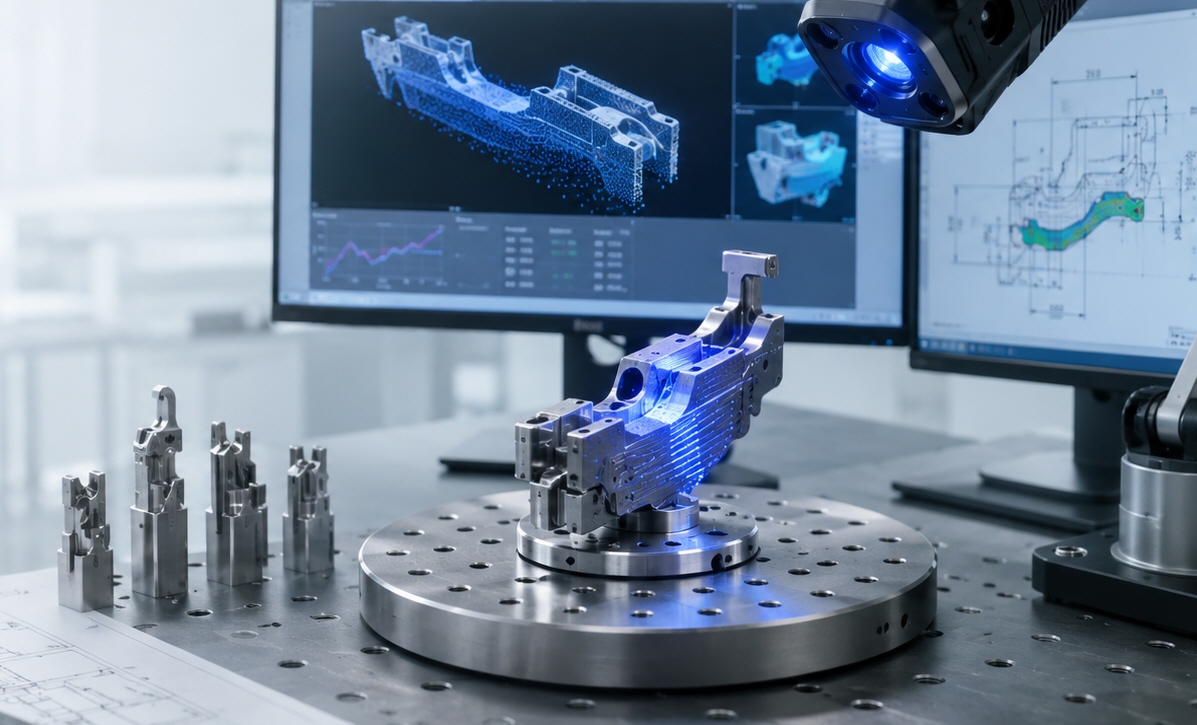

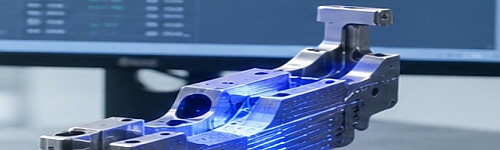

当社では、バネ成型先端工具の現物から3Dスキャンや測定を行い、摩耗部・R形状・先端角度・溝形状・曲げ面などを立体的にデータ化します。複雑な小型工具でも、曲面や微細な段差を確認しながら、加工用CADデータや再製作用データとして活用できる形に整えます。

取得した形状データは、工具の複製製作だけでなく、摩耗状態の確認、改良設計、加工条件の見直し、バネ形状の安定化にも役立ちます。試作時に調整を重ねた先端工具の形状を保存しておくことで、後日の再製作や複数機への展開もスムーズになります。

バネ成型工具は、わずかな先端形状の違いがバネの寸法精度や曲げ品質に影響します。現物の形状を正確にデータ化することで、勘や経験に頼っていた調整内容を可視化し、安定したものづくりにつなげることができます。

対応内容

バネ成型先端工具の形状データ採取、3Dスキャン、摩耗確認、CADデータ作成、再製作用データ作成、工具形状の保存、試作工具のデータ化、量産用工具の形状管理に対応します。

このような場合におすすめです

図面のないバネ成型工具を再製作したい場合、熟練者が調整した工具形状を保存したい場合、摩耗した工具と新品時の違いを確認したい場合、バネ成型品質を安定させたい場合に有効です。現物から正確な形状データを取得し、製造現場で使いやすいデータとしてご提供します。
