利点

1.表現力の高さ:

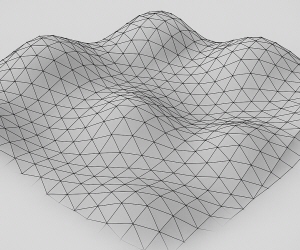

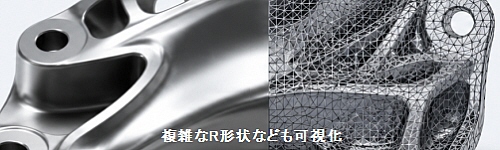

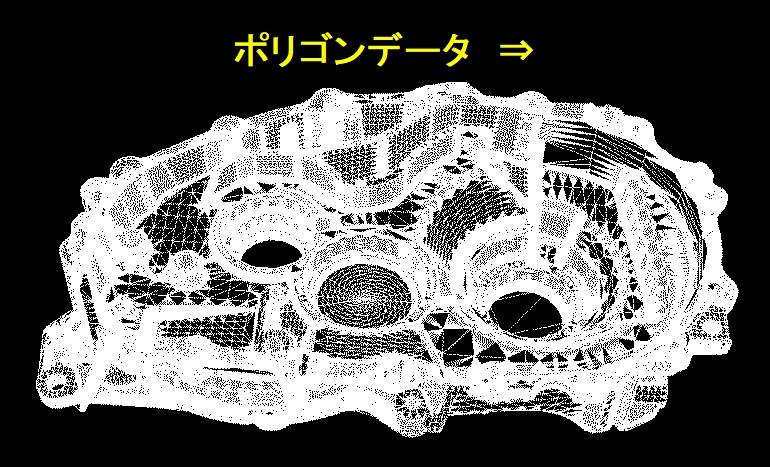

ポリゴンメッシュは、多数の三角形や四角形の面を連続的につなぎ合わせて、立体形状を表現する3Dデータ形式です。滑らかな曲面から複雑な凹凸、自由曲面、細かな意匠まで幅広く再現できるため、製造業、デザイン、CG、3Dプリンター、リバースエンジニアリングなどで活用されています。面の数を増やすほど形状の細部を表現しやすくなり、鋳肌、摩耗、傷、微細な段差、複雑なR形状なども可視化できます。

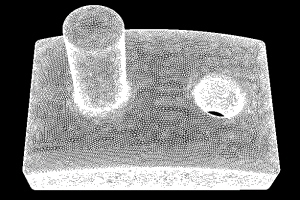

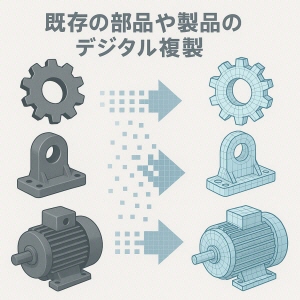

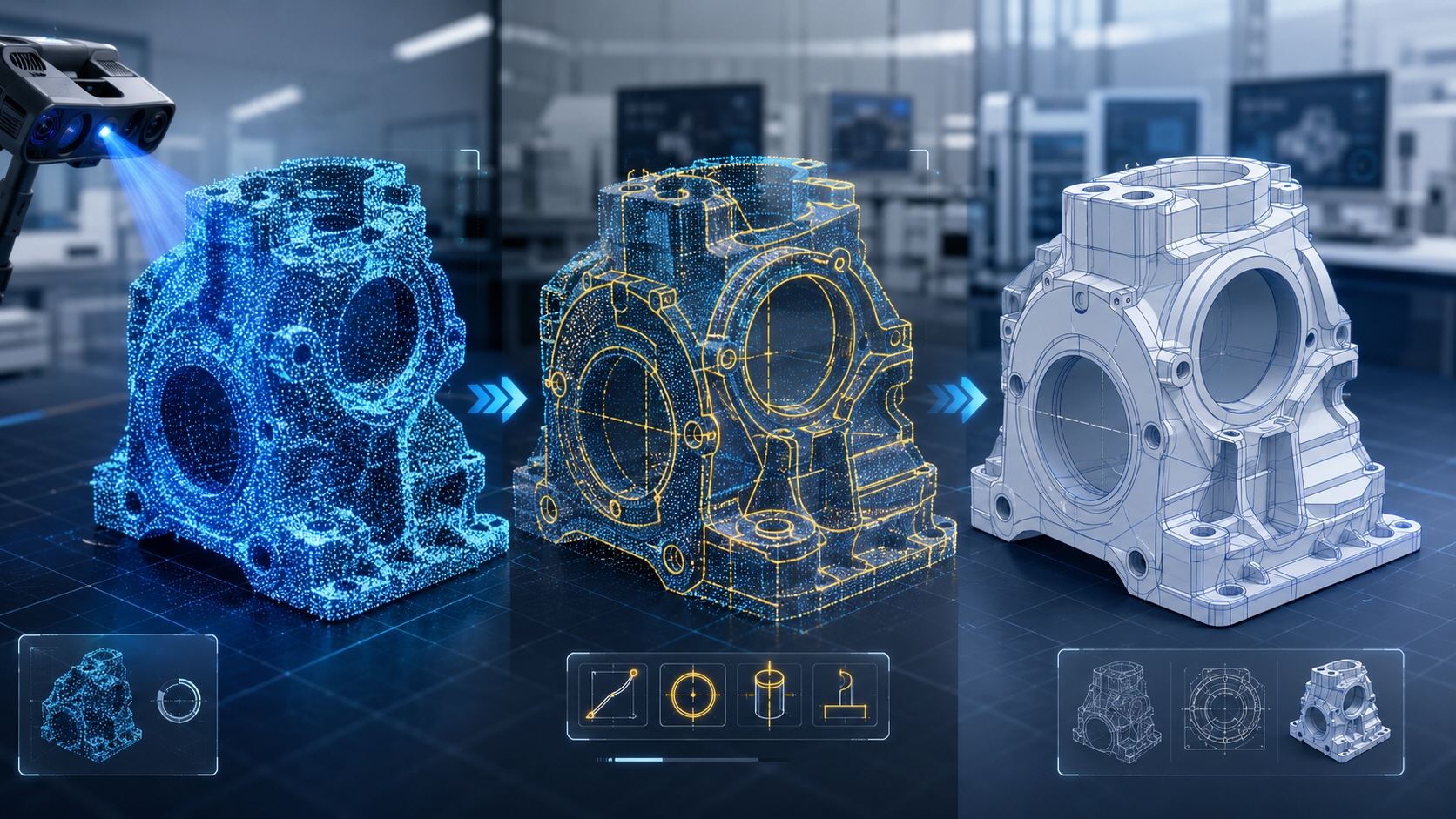

特に3Dスキャンで取得した点群データをメッシュ化すると、現物が持つ立体的な特徴をそのままデジタル上へ再現できます。図面では伝わりにくい自由曲面や不規則形状も直感的に確認できるため、破損部品の復元、金型形状の保存、製品比較、偏差解析、デザイン検討に役立ちます。

一方で、ポリゴン数が多すぎるとデータ容量が増え、編集や表示が重くなる場合があります。そのため、用途に応じて必要な精度を保ちながら、ノイズ除去、穴埋め、リメッシュ、ポリゴン削減を行うことが重要です。適切に整えたポリゴンメッシュは、現物の魅力や機能形状を高い自由度で伝える、非常に表現力の高い3Dデータです。

2.計算効率:

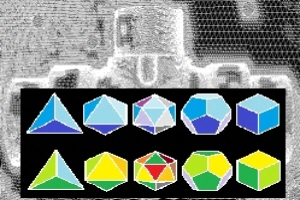

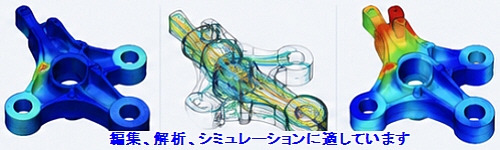

ポリゴンメッシュは、立体形状を三角形や四角形などの小さな面の集合として表現する3Dデータです。複雑な曲面や自由形状を比較的扱いやすく、コンピュータ上での表示、編集、解析、シミュレーションに適しています。特に三角形メッシュは、どのような形状にも分割しやすく、3DスキャンデータやCGモデル、3Dプリンター用データなどで広く利用されています。

計算効率の面では、ポリゴン数が重要な要素です。細かい形状を忠実に再現するには多くのポリゴンが必要ですが、面数が増えすぎると、表示処理、データ保存、編集、解析の負荷が大きくなります。反対に、ポリゴン数を適切に抑えることで、必要な形状精度を維持しながら、作業速度やデータの扱いやすさを向上できます。

そのため実務では、ノイズ除去、穴埋め、リメッシュ、ポリゴン削減などを行い、用途に応じた最適なデータ量へ調整します。たとえば形状確認用では軽量化を優先し、寸法検査やCAD化用では必要な部分に十分な密度を残します。ポリゴンメッシュは、精度と処理負荷のバランスを調整できるため、効率的な3Dデータ活用に欠かせない形式です。

3.互換性:

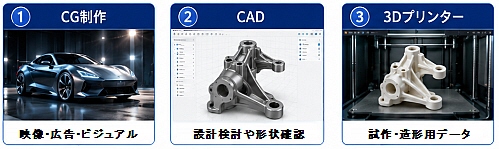

ポリゴンメッシュは、立体形状を多数の三角形や四角形の集合として表現する3Dデータ形式であり、さまざまなソフトウェアや装置で扱いやすい点が大きな特長です。3Dスキャン、CG制作、CAD、3Dプリンター、解析ソフト、ゲームエンジン、VR・ARなど、多くの分野で利用されています。代表的な形式にはSTL、OBJ、PLY、FBX、3MFなどがあり、用途に応じて使い分けられます。

たとえばSTL形式は、3Dプリンター用データとして広く普及しており、形状を比較的シンプルに受け渡しできます。OBJ形式は、形状だけでなく色やテクスチャ情報も保持しやすいため、意匠確認やCG表現に向いています。PLY形式は、3Dスキャンで取得した点群や色情報付きメッシュとの相性が良く、現物形状の記録にも活用されます。

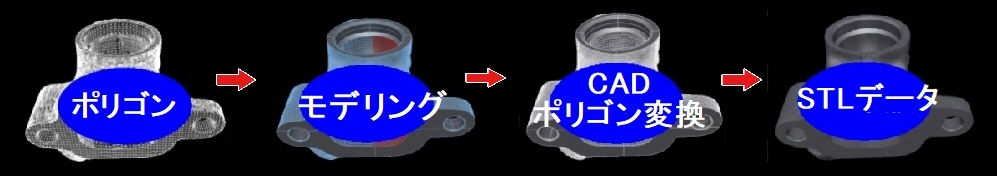

一方で、ポリゴンメッシュはCADのような寸法拘束や履歴情報を持たない場合が多いため、設計変更や寸法修正には注意が必要です。そのため、形状確認、3Dプリント、干渉確認、偏差解析、デジタルアーカイブにはメッシュを活用し、機械設計や再設計ではSTEPやIGESなどのCADデータへ変換することが重要です。用途に合った形式を選ぶことで、異なる工程間でもスムーズなデータ連携が可能になります。

4.編集の容易さ:

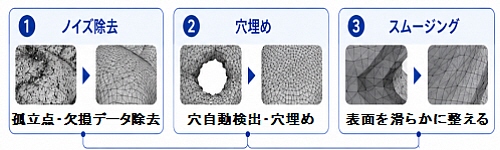

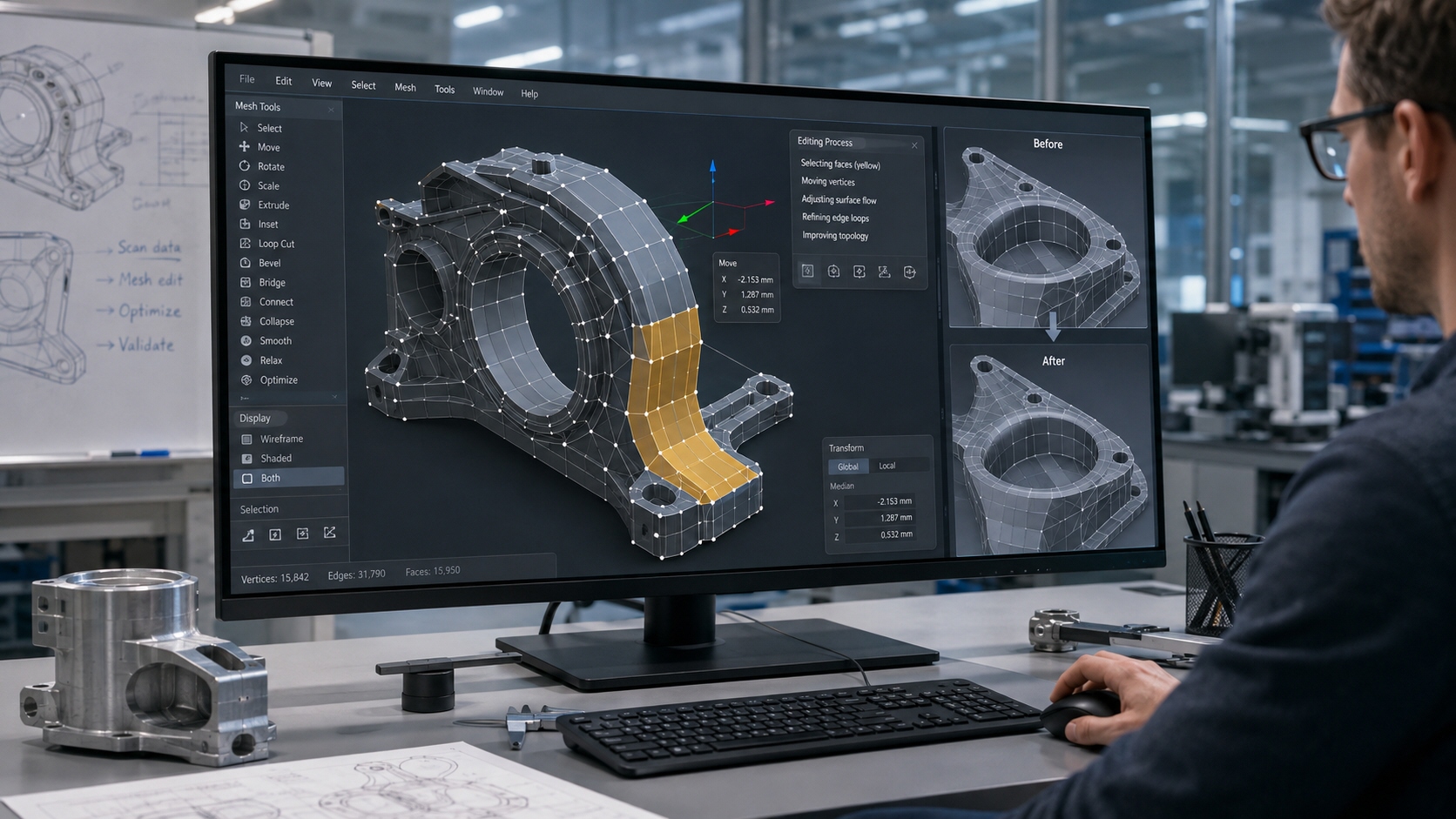

ポリゴンメッシュは、立体形状を三角形や四角形などの面の集合で表現する3Dデータです。各頂点、辺、面を直接選択して操作できるため、形状の一部を移動する、不要な部分を削除する、穴を埋める、表面を滑らかにするなど、多様な編集を行えます。3Dスキャンで取得したデータは、そのままではノイズや欠損、不要な背景形状を含むことがありますが、メッシュ編集によって実用的な形状データへ整えることが可能です。

代表的な編集作業には、ノイズ除去、穴埋め、ポリゴン削減、リメッシュ、法線の修正、面の平滑化、厚み付け、分割・結合などがあります。たとえば、スキャン時に取得された治具や周囲の不要部分を切り取り、欠けた箇所を補完し、表面の粗さを整えることで、解析や3Dプリントに使いやすいデータへ変換できます。

また、必要な箇所だけを細かく編集できるため、全体形状を大きく変えずに、局所的な傷や摩耗、変形部分を修正することもできます。ただし、過度な平滑化や削減は形状精度を損なうおそれがあります。用途に応じて編集量を調整し、元データとの比較や偏差確認を行うことが重要です。

欠点

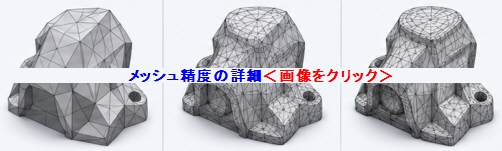

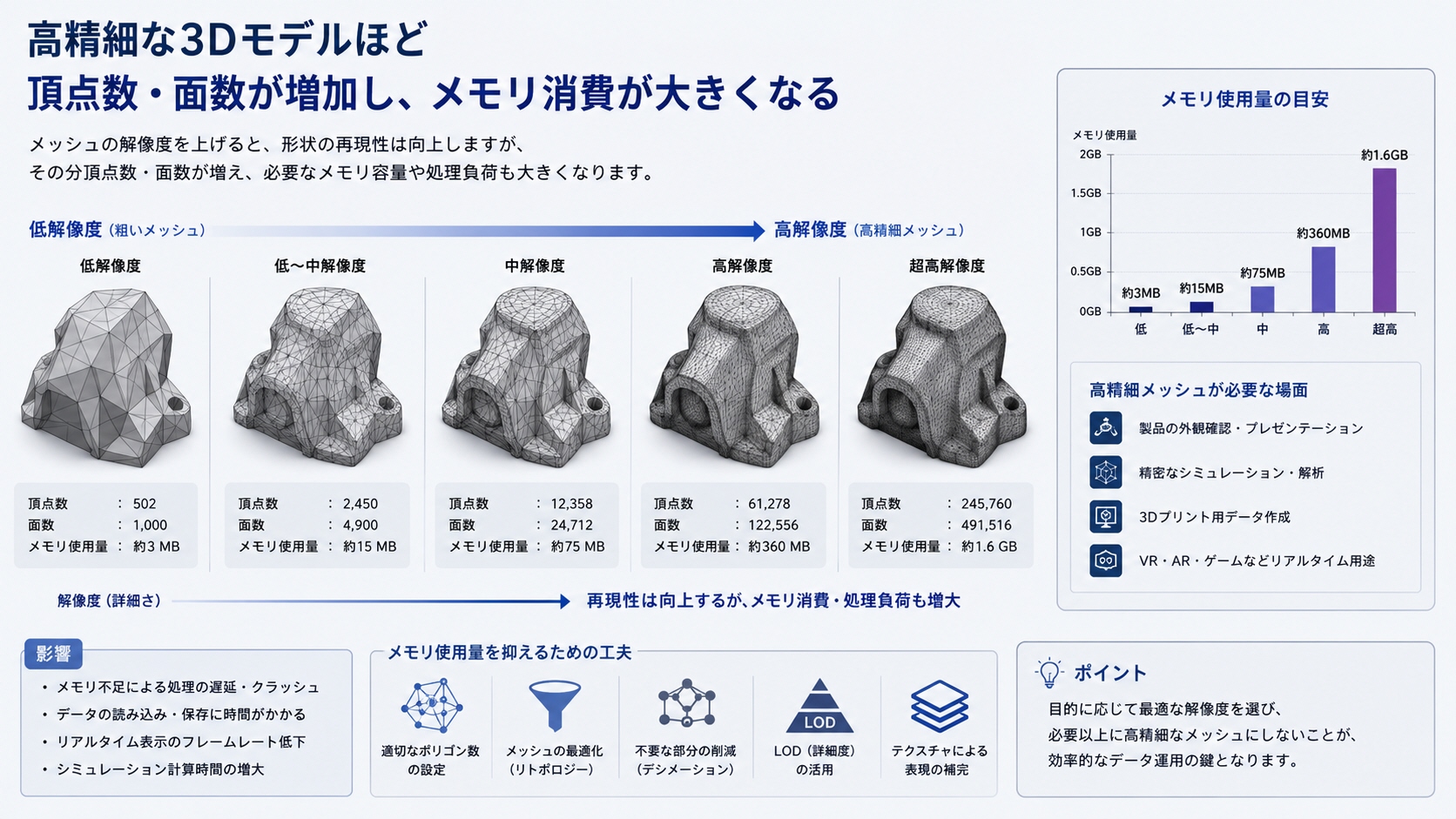

1.メモリ消費:

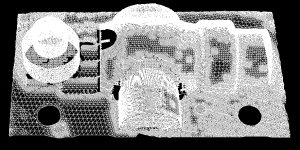

ポリゴンメッシュは、形状を細かな三角形や四角形の集合で表現するため、高精細な3Dモデルほど頂点数・面数が増加し、メモリ消費が大きくなります。特に3Dスキャンで取得した点群をそのまま高密度メッシュ化すると、数百万～数千万ポリゴンに達することもあり、CADソフトや解析ソフトの動作が重くなる原因になります。表示、回転、編集、保存、データ転送にも時間がかかり、一般的なPCでは処理が停止する場合もあります。そのため、用途に応じてノイズ除去、穴埋め、リメッシュ、ポリゴン削減などを行い、必要な形状精度を保ちながらデータ量を最適化することが重要です。

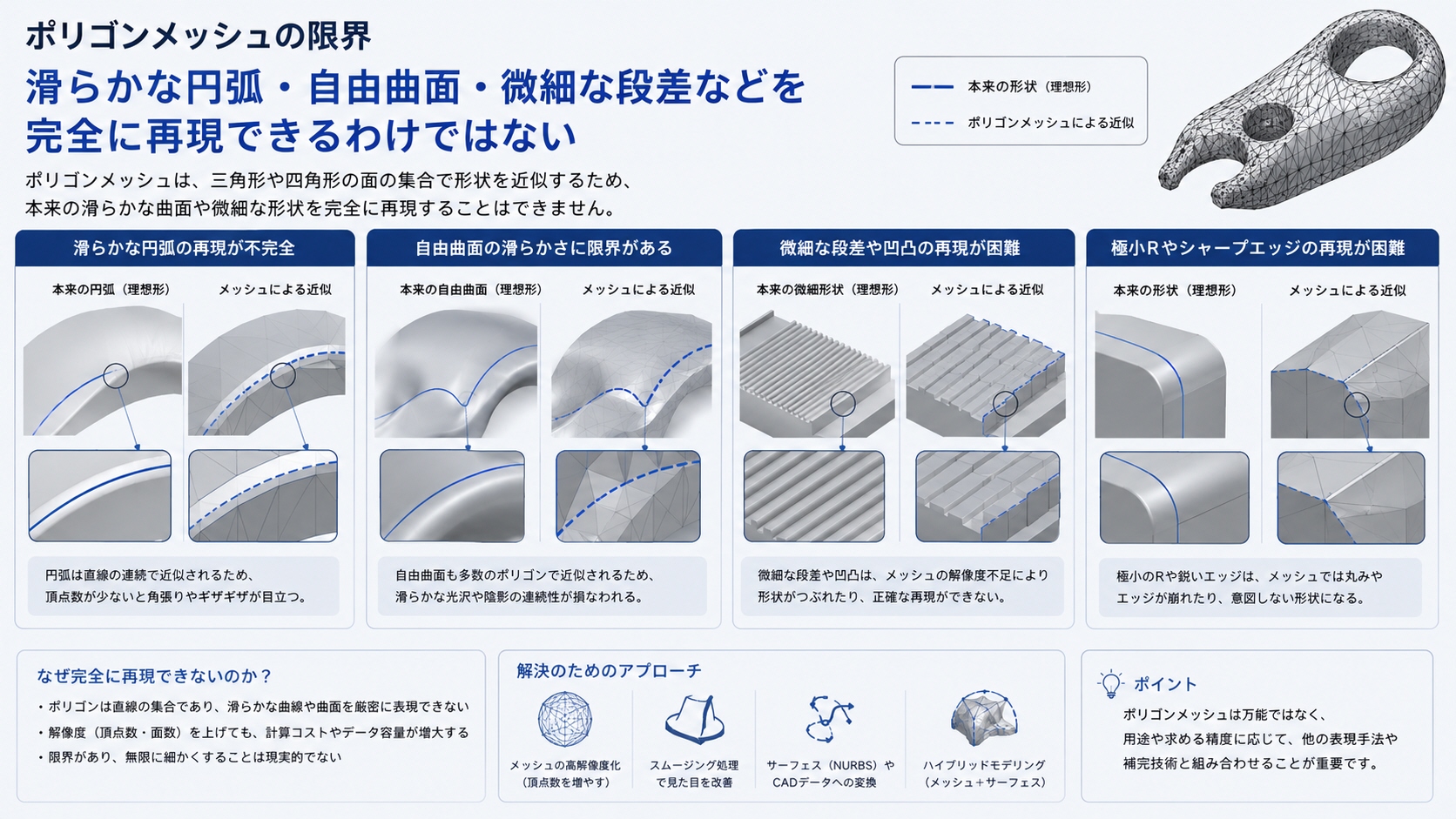

2.精度の限界:

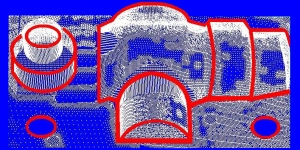

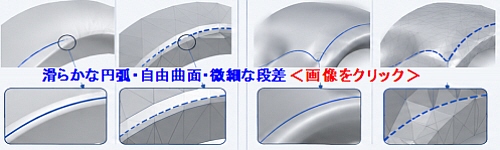

ポリゴンメッシュは多数の面で曲面や複雑形状を近似するため、滑らかな円弧・自由曲面・微細な段差などを完全に再現できるわけではありません。ポリゴン数が少ない場合は面の角張りや輪郭の粗さが目立ち、寸法確認や高精度な設計データとして使う際に誤差が生じやすくなります。一方で、精度を高めようとして細分化を進めると、データ容量や処理負荷が増大します。また、スキャン元のノイズ、反射、死角、測定誤差もメッシュ形状に反映されるため、元データ以上の精度にはなりません。特に穴径、平面度、同軸度、ねじ形状、機能Rなどはポリゴンだけで正確に管理しにくく、設計・加工用途ではCADによる円筒、平面、サーフェス、ソリッドへの再構築が重要です。

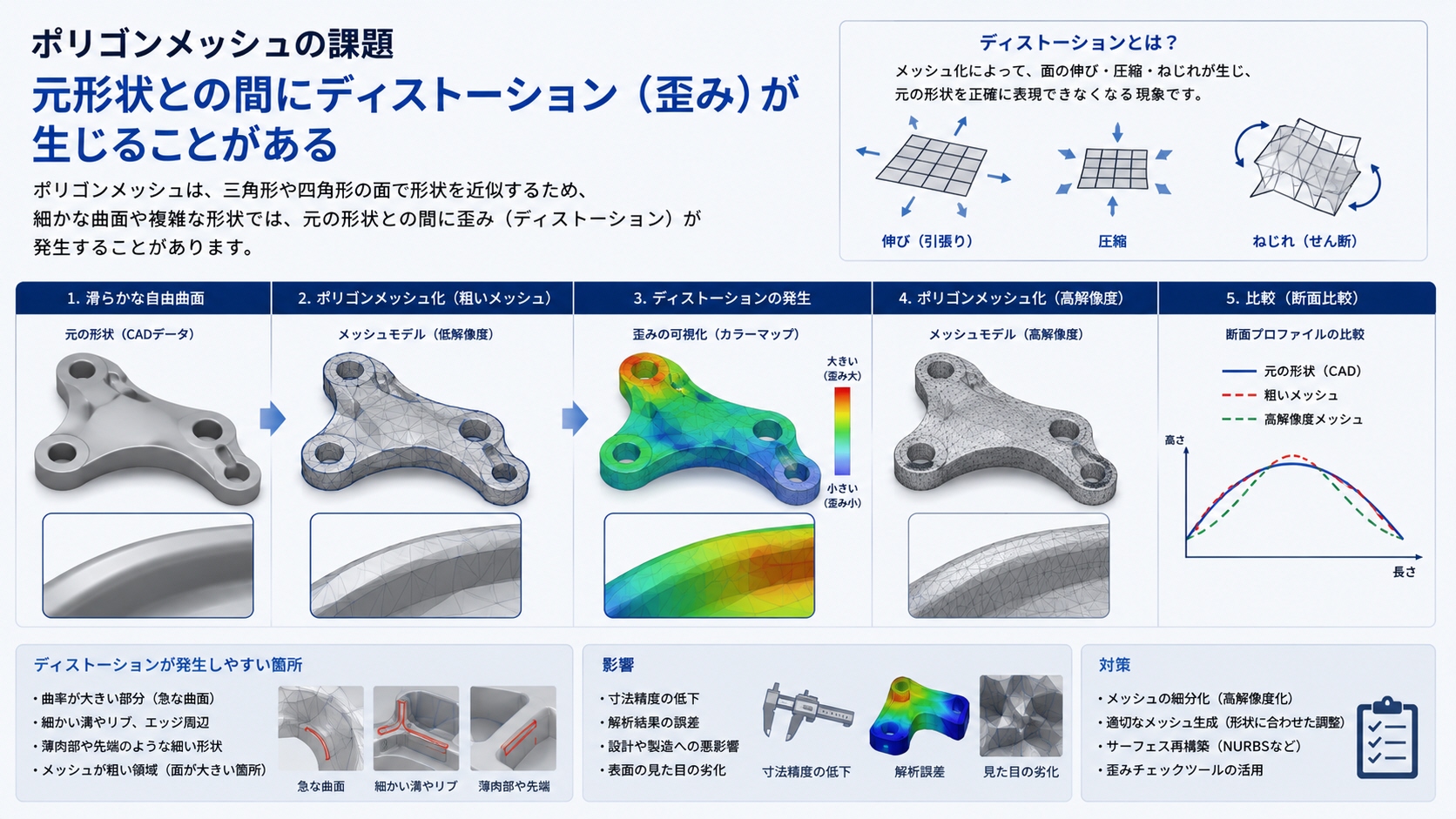

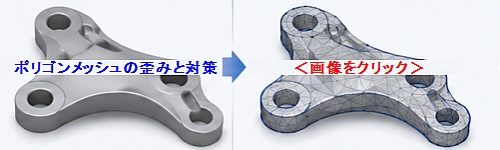

3.ディストーション:

ポリゴンメッシュでは、形状を多数の平面要素で近似するため、元形状との間にディストーション（歪み）が生じることがあります。特に曲面部や細長い形状、薄肉部、急なエッジ周辺では、三角形の配置やメッシュ密度の偏りによって面が引き伸ばされたように見えたり、局所的に凹凸が発生したりします。スキャンデータを編集する際の平滑化、穴埋め、リメッシュ、ポリゴン削減などでも、本来の寸法や曲率が変化する場合があります。

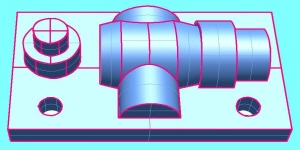

また、粗いメッシュでは円筒や球面が多角形状になり、精密部品の穴径、同軸度、平面度、R形状などに誤差が出やすくなります。ディストーションを抑えるには、重要部位のメッシュ密度を確保し、基準面・基準軸を設定したうえで偏差解析を行うことが重要です。設計や加工に使う場合は、ポリゴン形状をそのまま利用せず、CAD上で平面・円筒・自由曲面などへ再構築する必要があります。

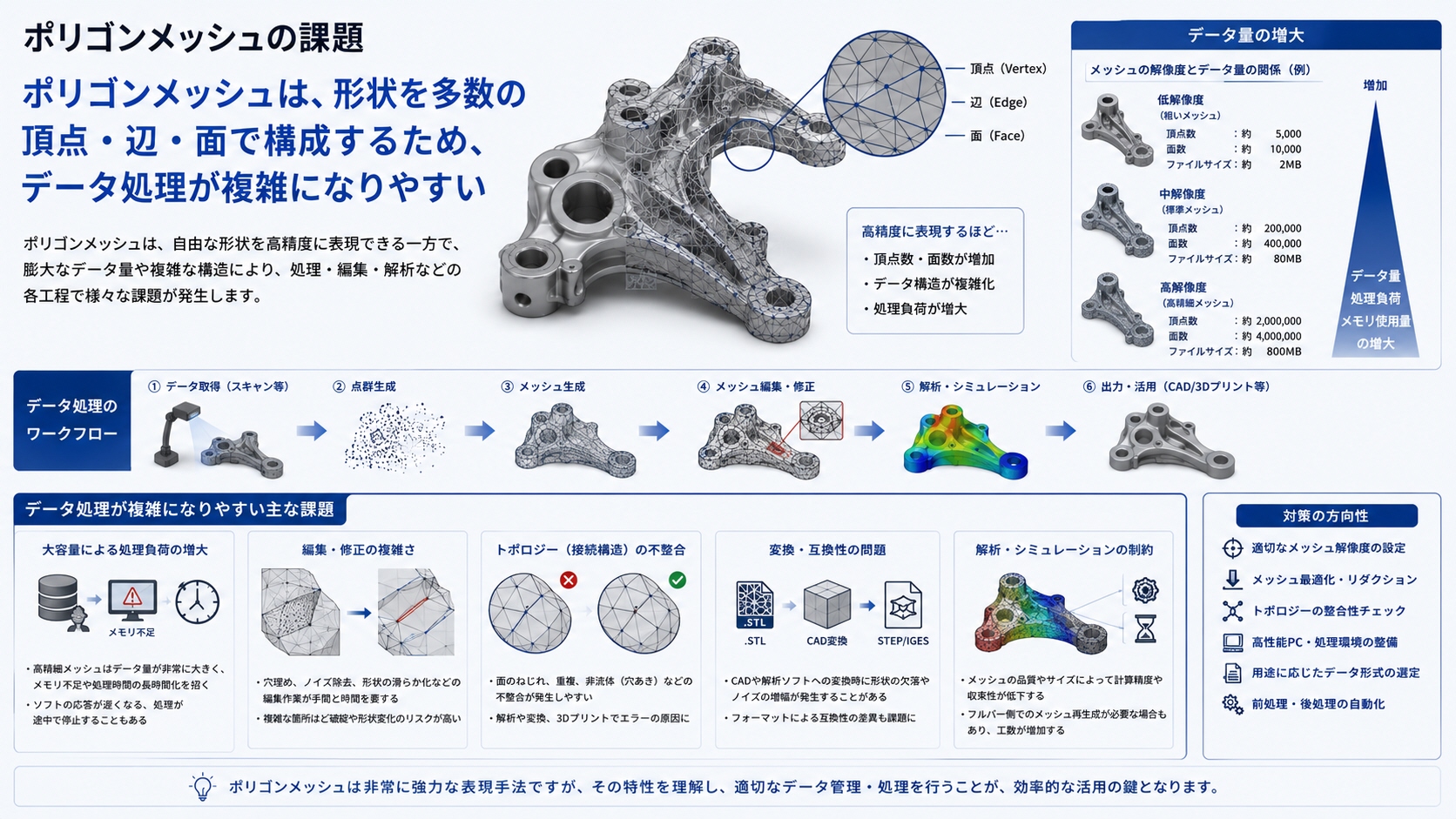

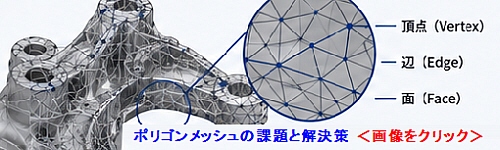

4.処理の複雑さ:

ポリゴンメッシュは、形状を多数の頂点・辺・面で構成するため、データ処理が複雑になりやすい点が課題です。特に3Dスキャンから作成したメッシュには、ノイズ、穴、重複面、裏返った法線、細かすぎる三角形などが含まれることがあり、そのままではCAD化や解析、3Dプリントに利用できない場合があります。

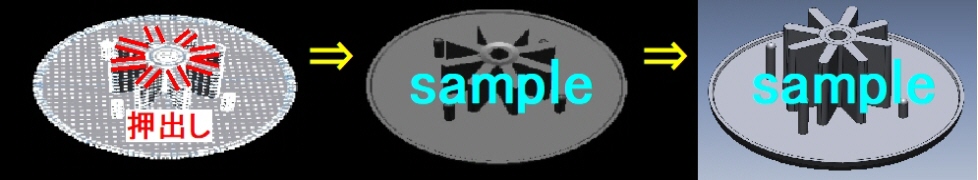

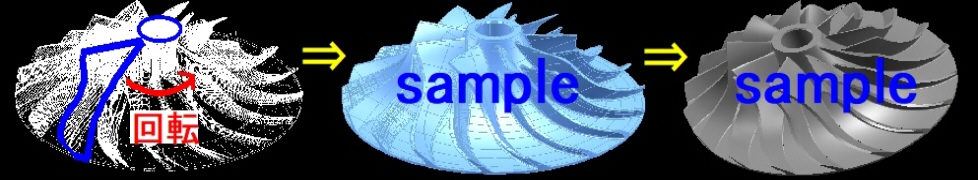

実用的なデータにするには、不要部分の削除、穴埋め、平滑化、リメッシュ、法線修正、ポリゴン削減など、複数の編集工程が必要です。さらに、円筒・平面・ねじ・フィレットなどの機能形状を正確に再現するには、メッシュを基にCAD上で再構築する作業も求められます。形状が複雑で高密度になるほど編集工数や処理時間は増え、作業者の経験によって仕上がりにも差が出ます。
