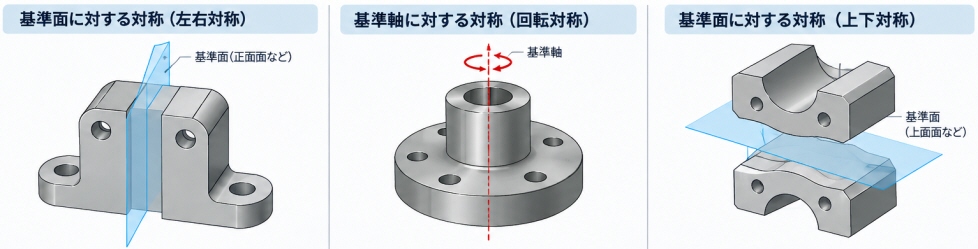

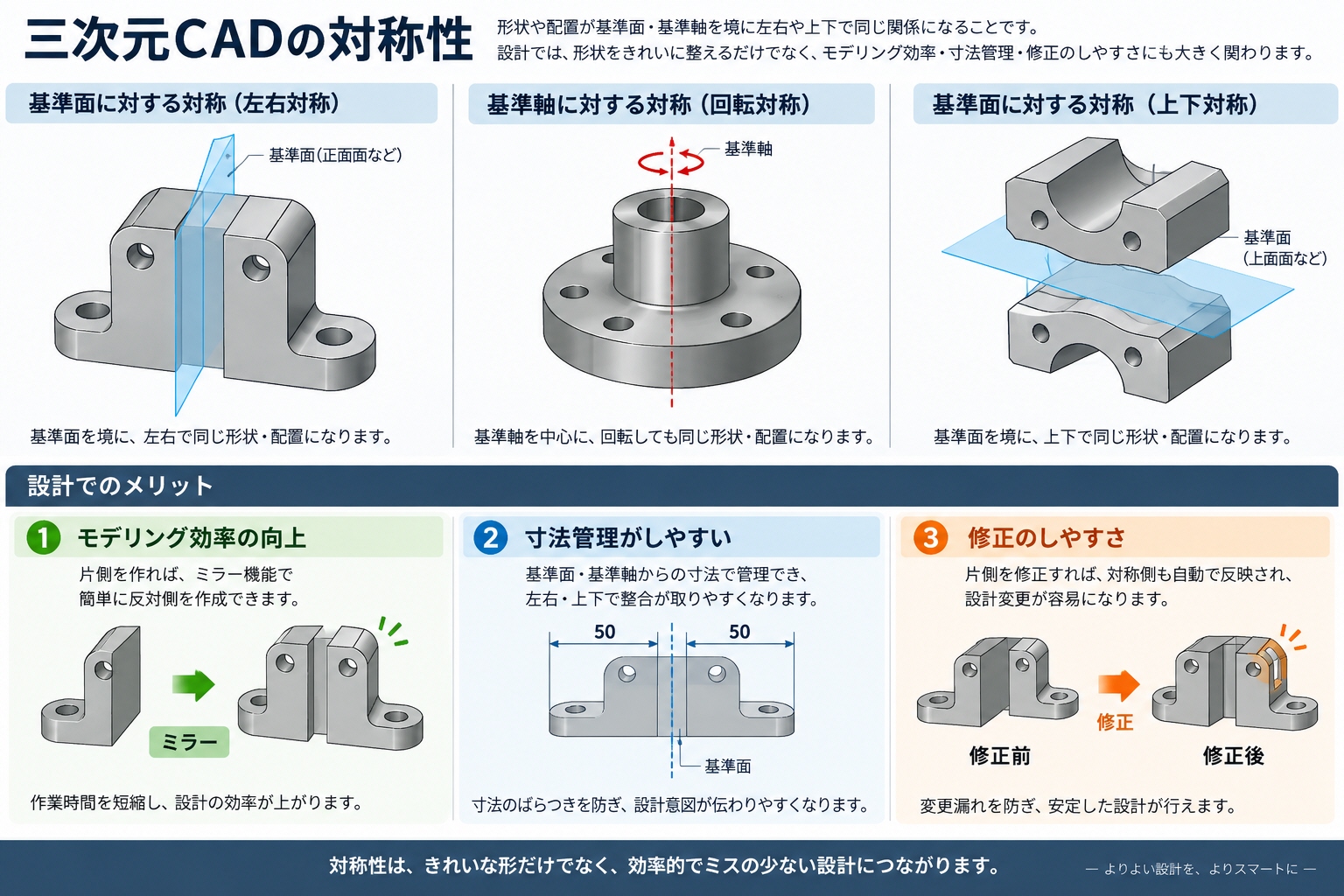

形状や配置が基準面・基準軸を境に左右や上下で同じ関係になることです。
設計では、形状をきれいに整えるだけでなく、モデリング効率・寸法管理・修正のしやすさにも大きく関わります。

主な意味は次のようなものです。

1. 形状の対称性
部品そのものが左右対称、上下対称、または中心軸まわりに対称になっている状態です。
例：

• ブラケットの左右の穴位置が同じ
• ハウジングの左右形状が同一
• シャフト形状が中心軸に対して回転対称

2. モデリング上の対称性
CADでは片側だけ作って、あとから**ミラー（鏡像）**で反対側を作ることがよくあります。
これにより、

• 作業時間を短縮できる
• 左右で寸法ずれが起きにくい
• 修正時も片側を直せば反映しやすい
  という利点があります。

3. 拘束・寸法の対称性
スケッチで中心線を基準にして、左右の線や穴を対称拘束で定義する方法です。
これにより、形状変更時もバランスが崩れにくく、設計意図を保ちやすくなります。

4. 解析・製造面での意味
対称形状は、

• 応力のバランスをとりやすい
• 加工基準を決めやすい
• 組立性を高めやすい
• 金型や治具設計でも扱いやすい
  という実務上のメリットがあります。

代表的な対称の種類

• 面対称：基準面に対して左右対称
• 軸対称：中心軸まわりに同じ形状
• 点対称：中心点を基準に反対側へ対応
• 回転対称：一定角度ごとに同じ形が繰り返す

CADで対称性を使う代表機能

• ミラー
• 対称拘束
• 中心線基準のスケッチ
• パターン配置（円形・直線）
• 基準面を使った左右同時設計

実務では、三次元CADの対称性は単なる見た目ではなく、
「設計意図を明確にし、修正しやすく、精度よく形状を管理するための考え方」 といえます。
