医療器具部品現物のCAD化
医療器具部品の開発に3ｄスキャンを利用 |
| ■最先端の技術導入製剤生産用機械の部品、 薬の梱包機械の部品、 薬の計数測定用 |
| ■治具部品、 生産装置の安全カバー、人工関節及び人工骨などの医療関係の部品開発等に利用。 |
| ■医療機器部品、分析器部品、医療用容器、人工関節、人工骨、介護装備、理学診療用、リハビリ機器、健康関連機器、オーダーメイド |
| ■介護分野におけるテクノロジー活用やものづくりと医療機関等との医工連携により、医療ニーズに応える医療機器の開発と実用化に向け推進されています。オールジャパンの医療機器開発プロジェクトなどにリバースエンジニアリング技術の利用。 |

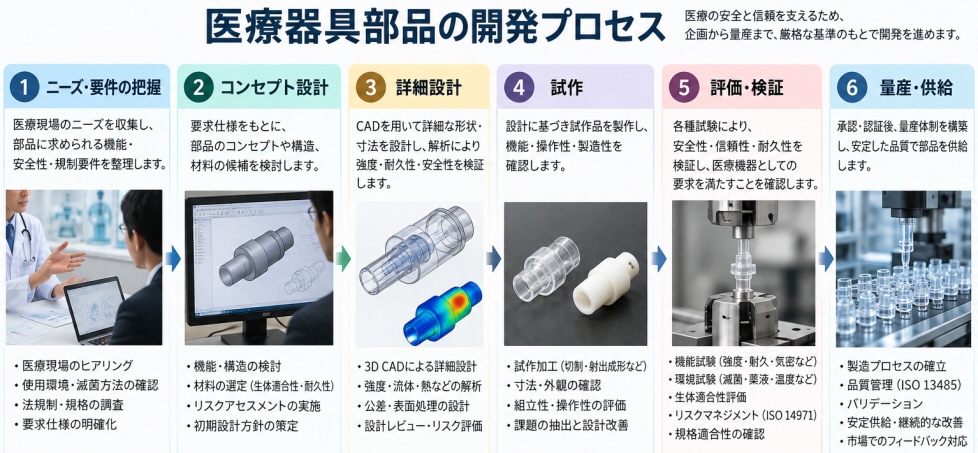

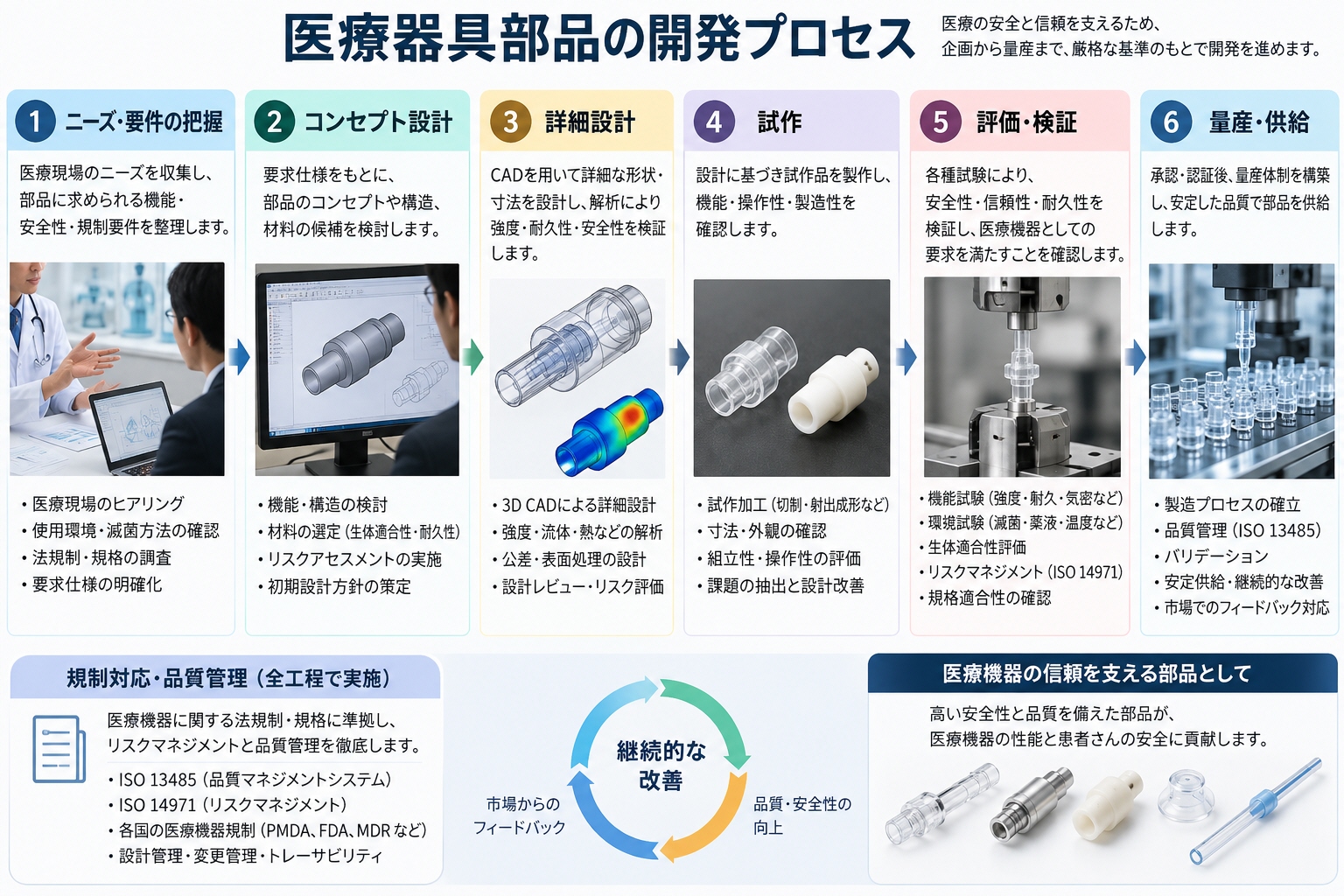

医療器具部品の開発プロセスは、通常、以下のような段階を含みます。これらの段階は、医療機器の複雑さ、規模、および使用される規制の要件に応じて異なる場合がありますが、一般的なフレームワークは以下の通りです。
1. アイデアの創出と概念設計
- 市場調査とニーズ分析を行い、製品のアイデアを創出します。
- 潜在的な解決策の概念設計を行い、技術的実現可能性を評価します。
2. 要件の定義
- 製品要件文書（PRD）を作成し、技術的、機能的、規制上の要件を明確に定義します。
3. 詳細設計
- 概念設計を基に、製品の詳細な設計を進めます。これには、CADモデルの作成、材料選定、製造方法の選定などが含まれます。
4. プロトタイプ製作と試験
- 詳細設計に基づいてプロトタイプを製作し、初期の性能試験を行います。
- 必要に応じてデザインの反復を行いながら、プロトタイプの改善を続けます。
5. 規制遵守と文書化
- 製品が規制基準を満たしていることを確認し、必要な承認や証明を取得します。
- 開発プロセス全体で作成した文書を整理し、規制当局への提出準備を行います。
6. 製造準備
- 大量製造に向けて、製造プロセスを最適化します。
- 製造装置や組立工程の設計、試運転を行います。
7. 市場導入
- 製品のマーケティング戦略を立案し、販売チャネルを確立します。
- 初期の市場フィードバックを収集し、製品の改良に活かします。
8. ポストマーケット監視
- 製品の安全性と有効性を継続的に監視し、必要に応じて改善策を実施します。
- 市場での長期的な成功を確保するために、顧客からのフィードバックを積極的に収集し、製品のアップデートを行います。
医療器具部品の開発においては、規制遵守が特に重要です。製品が患者の安全と健康に直接影響を与える可能性があるため、国や地域によって異なる規制基準を満たす必要があります。また、革新的な技術や材料を用いる場合、新たな課題が生じることもありますので、初期段階から規制専門家と協力することが推奨されます。
全体像：なぜ医療器具でリバースが使われるのか
医療分野では、次の理由で 3Dスキャン＋リバースエンジニアリング が活躍します。
-
図面・CADが残っていない旧型医療機器
-
海外製・廃番部品の再製作
-
摩耗・変形した器具の設計意図を読み取った再設計
-
樹脂部品の金型更新・国内回帰
ただし、「スキャンした形をそのままCAD化」は医療ではほぼNG です。
① 3Dスキャン（目的別に方式を選ぶ）
| 対象 | 推奨スキャン |
|---|---|
| 金属・外形 | 構造化光 / レーザー |
| 内部構造 | 工業用CT |
| 微細形状 | 高精度光学スキャン |
医療特有の注意
-
マットスプレーは医療用対応品のみ
-
滅菌・洗浄後の再使用可否を確認
② 点群 → メッシュ処理（形状を「整える」工程）
-
ノイズ除去（滅菌痕・反射ムラ）
-
エッジの意味付け（刃先・接触部）
-
面の簡略化（※やりすぎるとNG）
👉 この段階で「設計意図」を読み取るのが最重要
③ 設計用CAD再構築（ここが肝）
NG
-
メッシュをそのままNURBS化
-
スキャン誤差＝設計寸法
OK
-
機能基準面の再定義
-
寸法・公差の再設計
-
滅菌・洗浄を考慮したR付け
④ 医療向け検証（工業品にはない工程）
-
生体接触部の表面粗さ（Ra）
-
洗浄性（液だまり・隙間）
-
滅菌後の変形・劣化
医療器具リバースで特に重要な3ポイント
① 「寸法をコピーしない」
-
摩耗＝設計値ではない
-
安全側寸法への再定義が必須
② 「表面品質は形状の一部」
-
Ra 0.8 → OK
-
Ra 1.6 → 感染リスク増
👉 形状＋表面は不可分
③ 「材料は“同等”ではダメ」
-
SUS304 ≠ 医療用SUS316L
-
樹脂は医療グレード指定必須
工業用リバースとの決定的な違い
| 項目 | 工業部品 | 医療器具部品 |
|---|---|---|
| 目的 | 機能再現 | 安全＋再現 |
| 摩耗 | 形状として採用 | 排除対象 |
| 公差 | 現物基準 | 再設計 |
| 表面 | 二次要素 | 最重要 |
| 規制 | 少 | 極めて厳しい |
規制・品質（避けて通れない）
-
ISO 13485
→ リバース工程もQMS管理対象 -
ISO 10993
→ 材料変更時は再評価が必要
※「リバース＝自由に再現」ではありません
よくある失敗例（実務）
-
海外品をそのままコピー → 薬機法NG
-
摩耗形状を再現 → 耐久・安全NG
-
表面粗さ未管理 → 感染リスク
製造プロセスの特徴
金属部品
-
精密CNC加工
-
電解研磨（バリ・微粒子除去）
-
表面パッシベーション
樹脂部品
-
クリーンルーム射出成形
-
成形後の全数外観検査
-
パーティクル管理
規格・法規制（超重要）
国際規格
-
ISO 13485
医療機器の品質マネジメントシステム -
ISO 10993
生体適合性評価
日本
-
医薬品医療機器等法（旧 薬事法）
-
QMS省令
海外
-
FDA（米国）
-
CEマーキング（EU）
一般工業部品との違い（重要比較）
| 項目 | 一般工業部品 | 医療器具部品 |
| 材料 | 汎用材料OK | 医療用グレード限定 |
| 公差 | 機能重視 | 安全性・再現性最優先 |
| 製造環境 | 通常工場 | クリーンルーム |
| トレーサビリティ | 任意 | 必須（材料〜製品） |
| 規制 | 少ない | 非常に厳しい |
実務でよくある注意点
-
「同じ材質名」でも医療用グレード指定が必須
-
表面粗さ（Ra値）が安全性・感染リスクに直結
-
リバースエンジニアリング時は知財＋薬機法の両立が必須
| 安全性・ﾄﾚｰｻﾋﾞﾘﾃｨ重要 | 製品のアイデアを創出 | ﾘﾊﾞｰｽｴﾝｼﾞﾆｱﾘﾝｸﾞ |
|---|---|---|
 |
 |
 |
