形状のインスペクション、製品の寸法や形状が設計仕様に合致しているかを確認するプロセスです。このプロセスは特に精密工業や自動車産業、航空宇宙産業などで重要視されます。正確な形状の検査を通じて、高品質な製品の製造が保証され、製品の信頼性や安全性が向上します。

形状のインスペクションには以下のような技術や方法が用いられます：

１．三次元測定機（CMM）：

・製品の寸法や形状を高精度で測定する装置です。プローブが製品の表面をタッチし、X、Y、Z軸上の座標を取得して形状を測定します。

２．レーザースキャナー：

・レーザー光線を用いて製品の表面を迅速かつ正確にスキャンする技術です。これにより、製品の詳細な3Dモデルを生成し、形状の検証が可能になります。

３．ビジョンシステム：

・高解像度のカメラと画像処理ソフトウェアを使用して、製品の寸法や外観を自動で検査します。これにより、小さな欠陥や形状の不具合も検出できます。

４．光コンパレータ：

・光源とレンズを使用して、製品の影を大きく映し出し、測定する古典的な方法です。これにより、形状の精密な比較が可能です。

これらの技術を使用することで、製品が設計図通りに製造されているかを科学的かつ精密に検証することができます。これは、製品の品質保証だけでなく、製造プロセスの改善にも役立ちます。

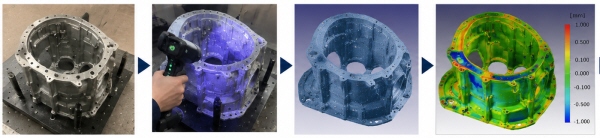

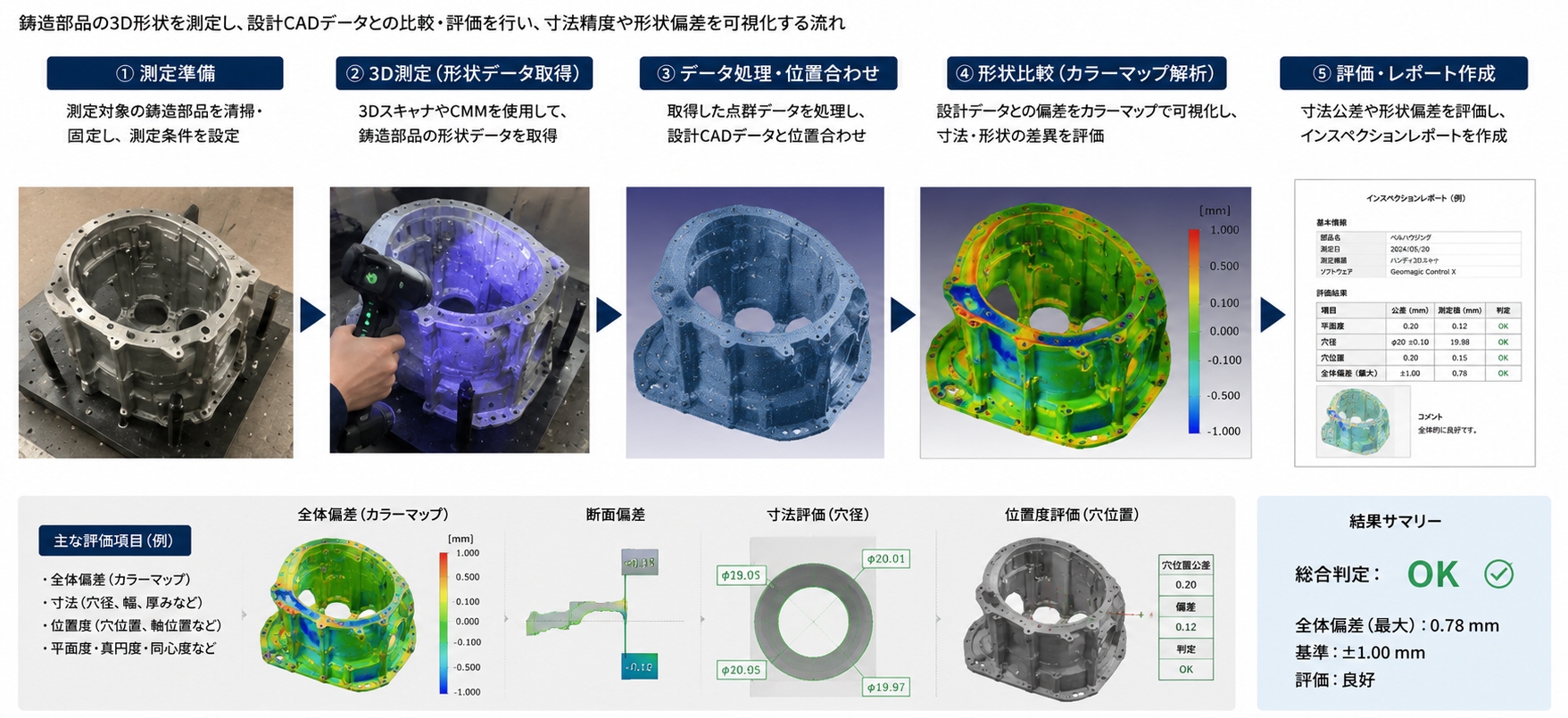

形状のインスペクション ３Ｄスキャンデータと元のＣＡＤデータを合わせて、偏差をカラーマップで調べます。
