既存製品や既存技術の分解・観察・測定・分析

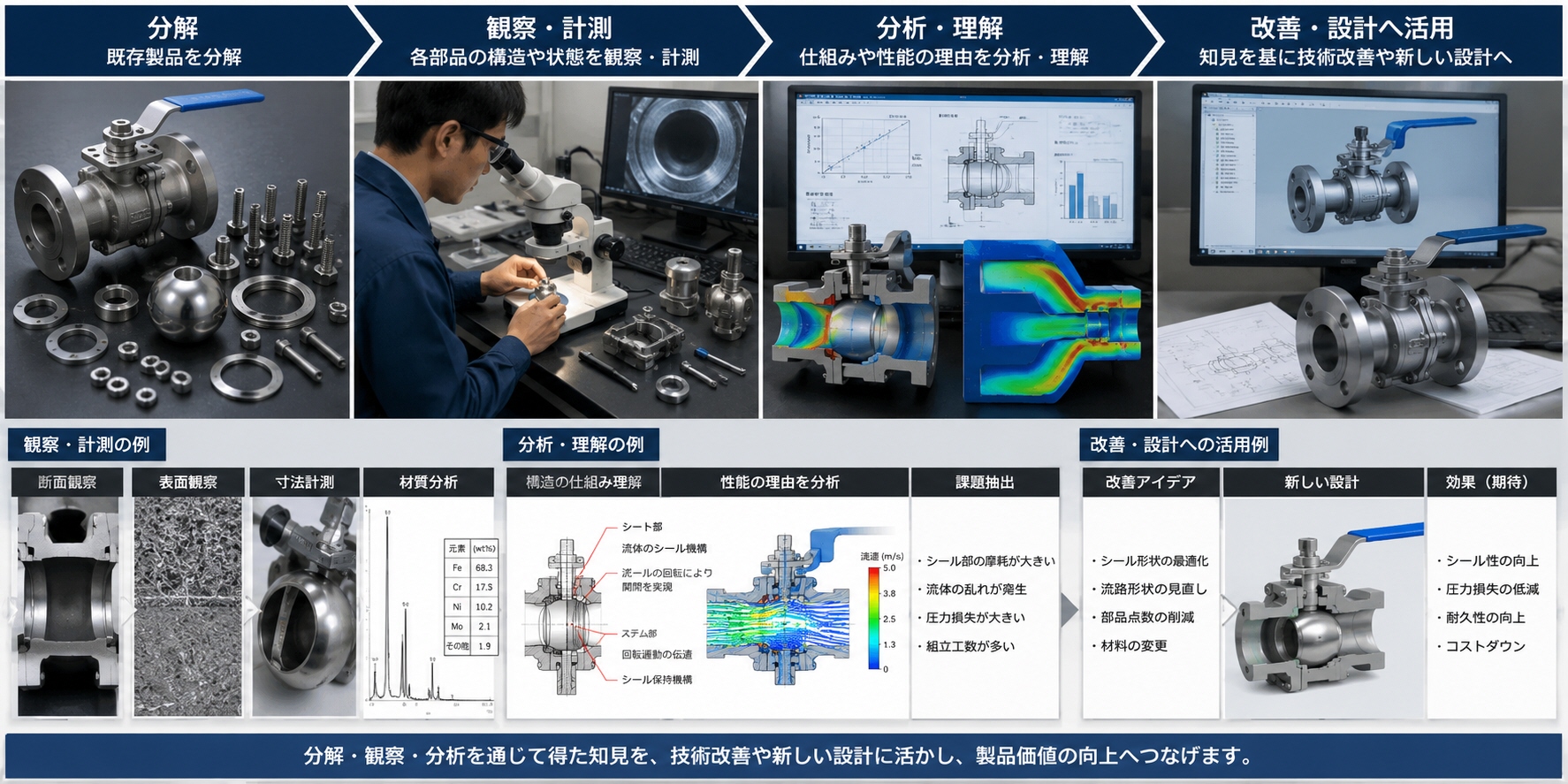

既存製品や既存技術を分解・観察・測定・分析し、内部の仕組みや構造、材料、製造方法、性能を実現している理由を明らかにする取り組み。
単に製品をコピーするのではなく、「なぜこの形状なのか」「どの部分が強度や精度に影響しているのか」「どこに摩耗や故障が発生しやすいのか」といった設計意図や技術的な特徴を読み取ることが重要です。分析結果は、部品点数の削減、軽量化、耐久性向上、加工方法の見直し、コスト低減など、自社製品の改善に活用できます。
さらに、既存技術の長所と課題を整理することで、新しい機構や構造の検討、性能の高い製品開発、保守部品の再製作、熟練技術のデジタル化にもつなげられます。なお、他社製品を対象とする場合は、特許・意匠権・著作権・営業秘密などの知的財産権に十分な配慮が必要です。
たとえば、次のような目的で行われます。

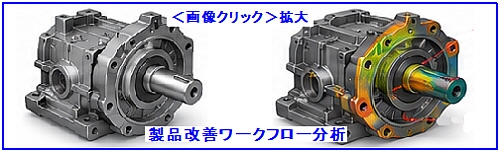

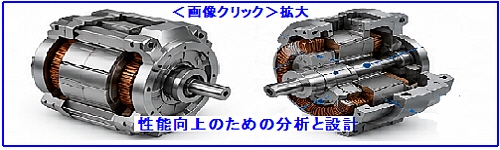

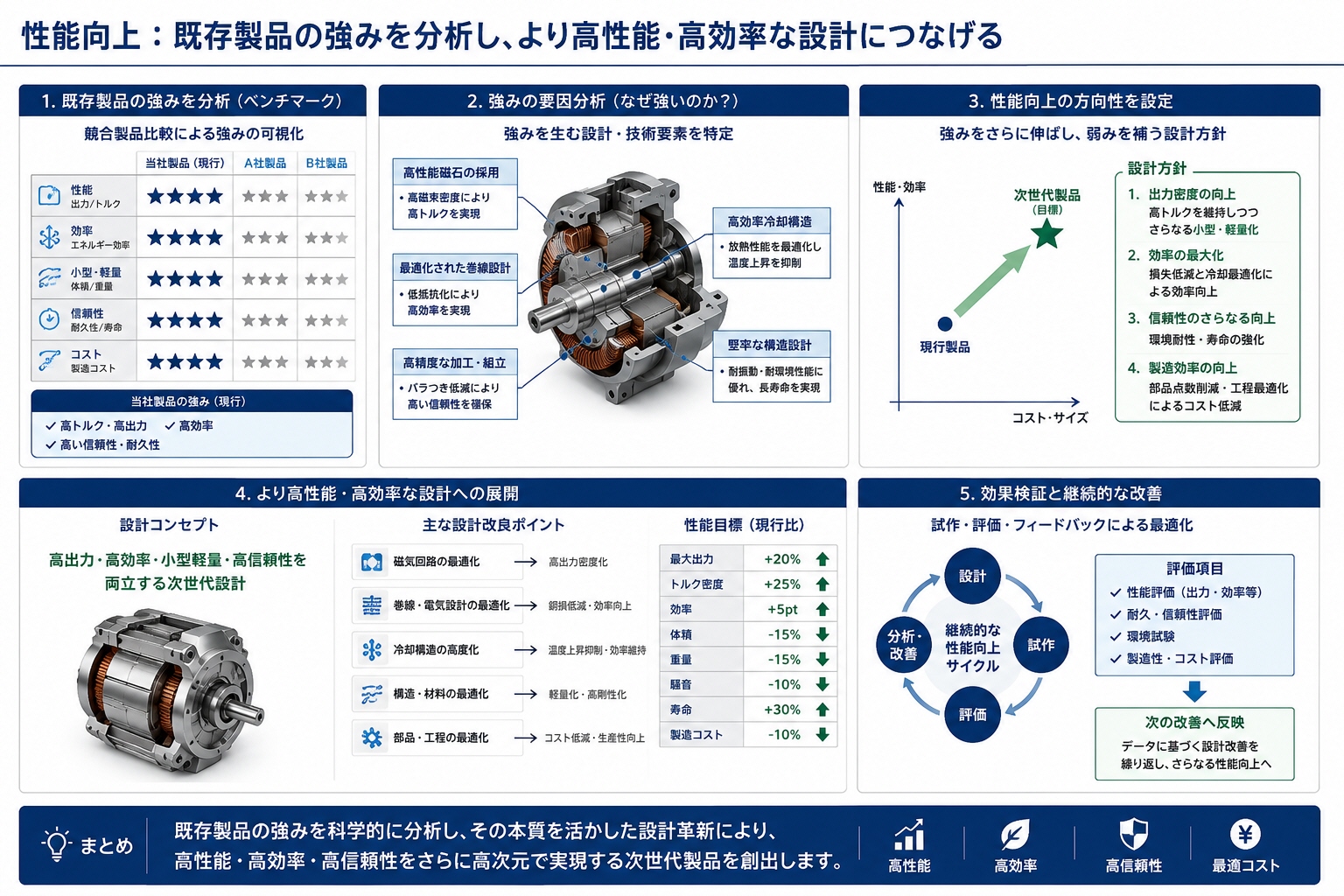

性能向上
性能向上を目的としたリバースエンジニアリングでは、既存製品の構造、形状、材料、加工方法、動作原理などを詳しく分析し、優れている点と改善できる点を整理します。3Dスキャンや寸法測定、CAD比較、CAE解析などを活用することで、強度、重量、摩擦、流体特性、放熱性、組立性などを客観的に評価できます。その結果をもとに、不要な肉厚の削減、形状最適化、材料変更、部品点数の削減、機構の見直しなどを行い、より高性能・高効率な設計へ発展させます。既存製品の長所を活かしながら弱点を改善できるため、開発期間の短縮や品質向上、競争力の強化にもつながります。

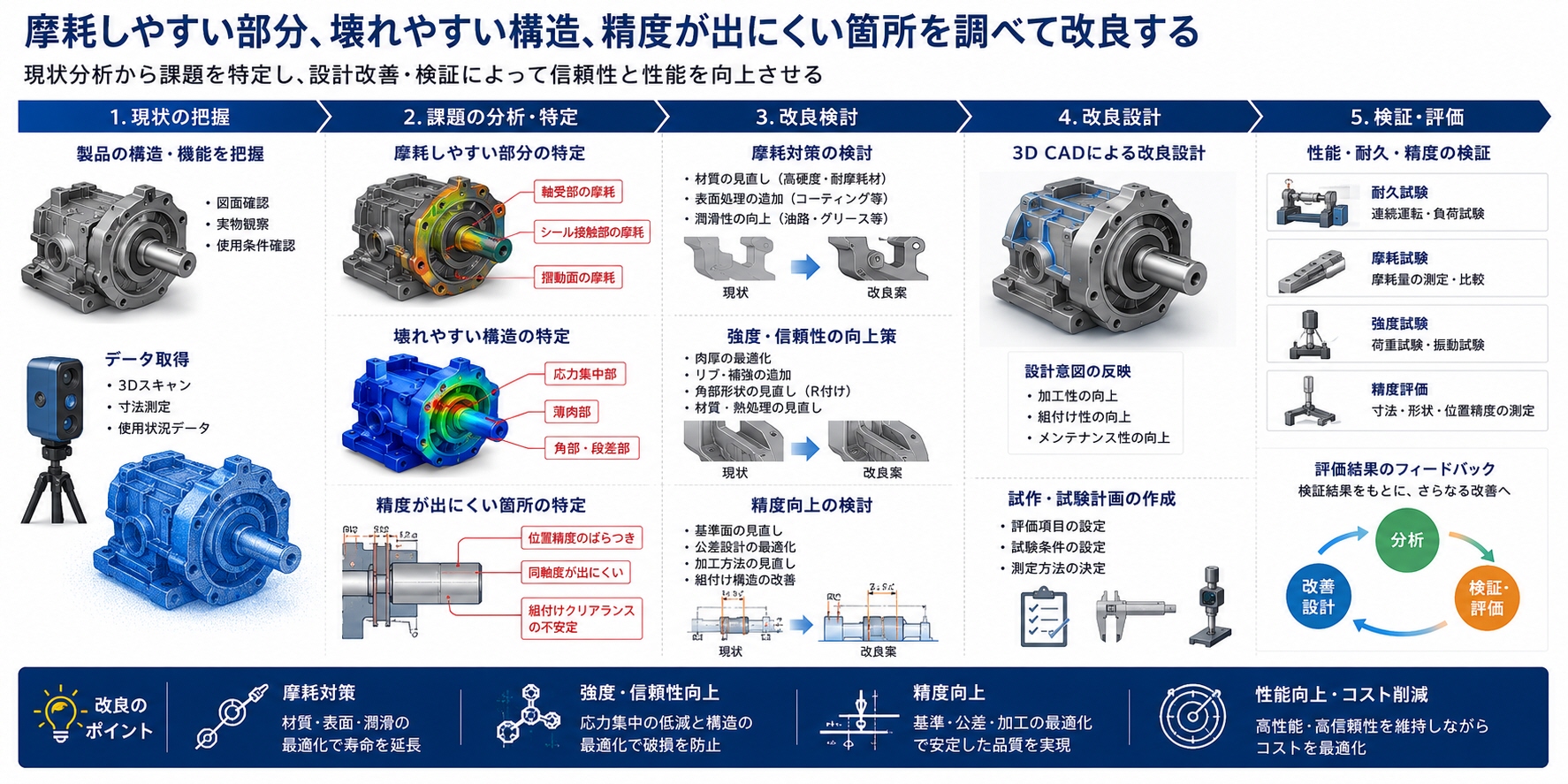

不具合改善
性能向上を目的としたリバースエンジニアリングでは、既存製品の構造、形状、材料、加工方法、動作原理などを詳しく分析し、優れている点と改善できる点を整理します。3Dスキャンや寸法測定、CAD比較、CAE解析などを活用することで、強度、重量、摩擦、流体特性、放熱性、組立性などを客観的に評価できます。その結果をもとに、不要な肉厚の削減、形状最適化、材料変更、部品点数の削減、機構の見直しなどを行い、より高性能・高効率な設計へ発展させます。既存製品の長所を活かしながら弱点を改善できるため、開発期間の短縮や品質向上、競争力の強化にもつながります。。

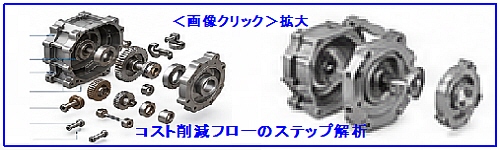

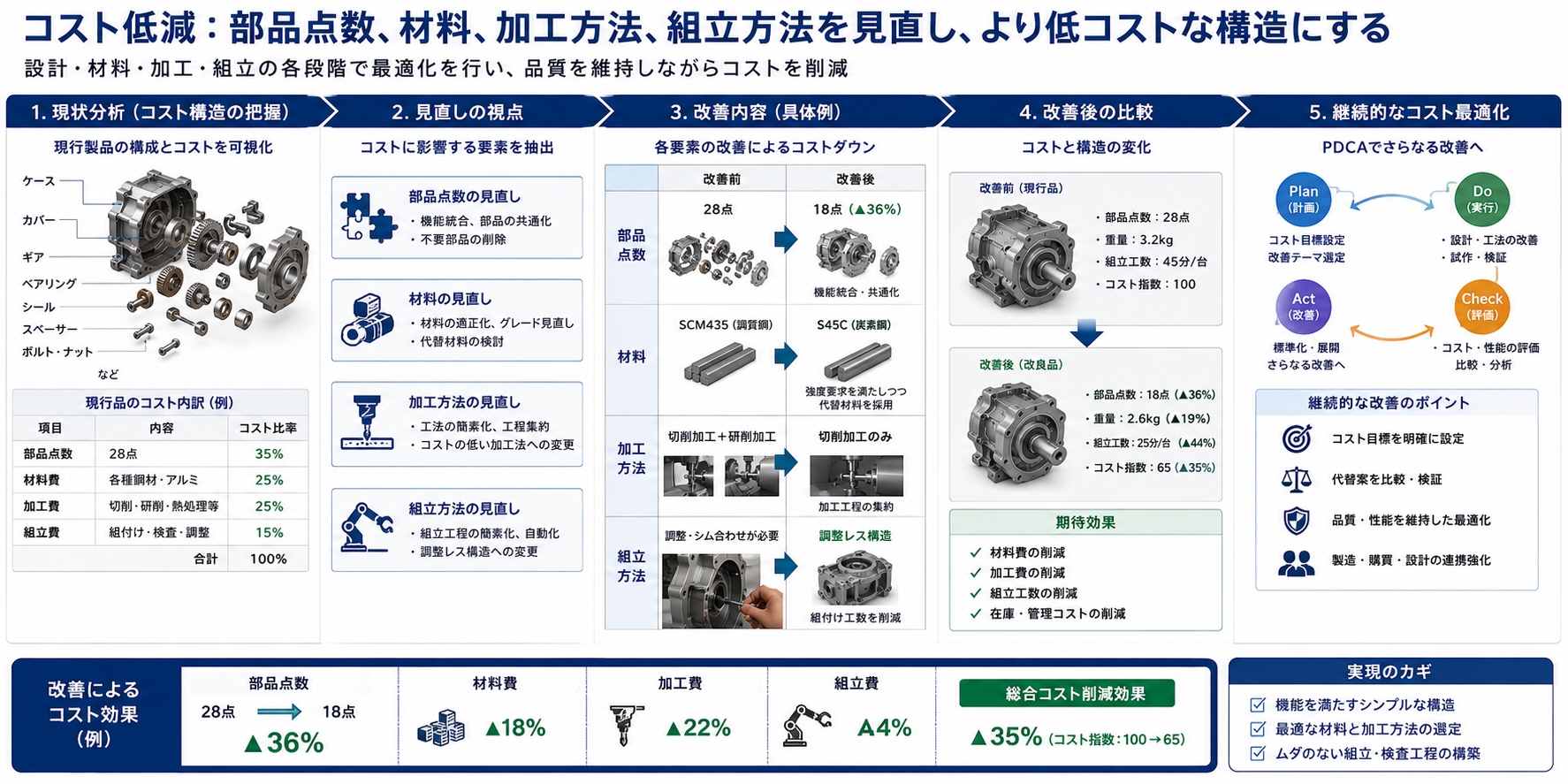

コスト低減
既存製品の構造や製造工程を分析し、部品点数、材料、加工方法、組立方法などを見直します。例えば、複数部品の一体化、不要な形状や過剰な肉厚の削減、材料の最適化、切削加工から鋳造・プレス・樹脂成形への変更などを検討します。また、締結部品の削減や組立工程の簡略化、加工精度や公差の適正化によって、製造時間や作業工数を減らすことも可能です。既存製品の機能や品質を維持しながら、材料費、加工費、組立費、保守費などを総合的に見直すことで、より低コストで生産性の高い製品設計につなげることができます。

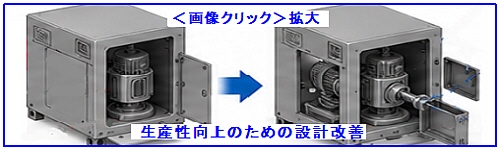

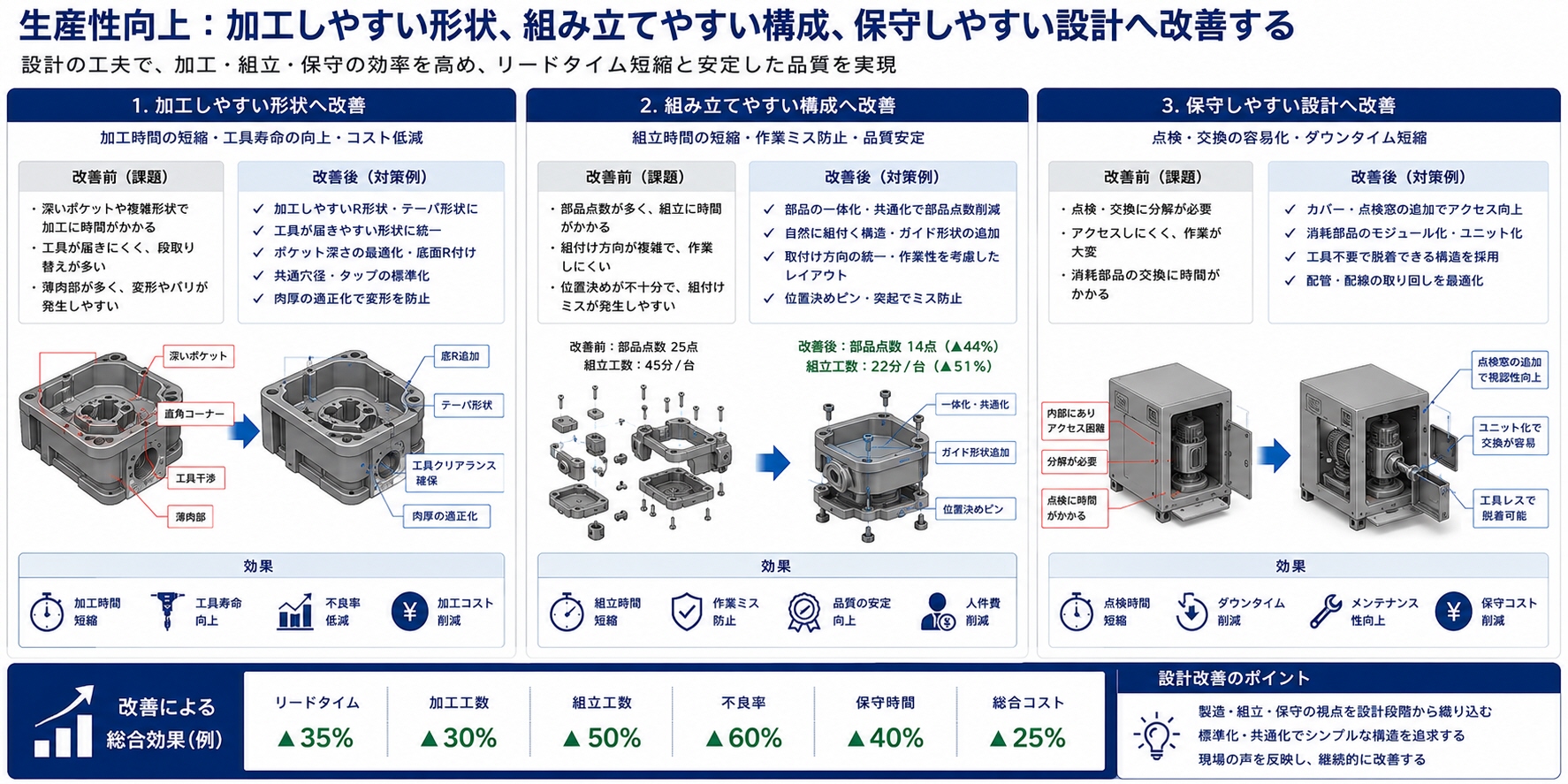

生産性向上
既存製品の形状、部品構成、加工工程、組立方法、保守作業などを分析し、より効率的な設計へ改善します。例えば、工具が入りやすい形状への変更、加工工程の削減、部品点数の整理、組立方向の統一、締結方法の簡略化などを検討します。また、点検や交換が必要な部品へアクセスしやすい構造にすることで、保守作業の時間短縮にもつながります。加工性、組立性、保守性を設計段階から見直すことで、作業工数や製造時間を削減し、品質の安定化や作業ミスの低減、設備稼働率の向上など、製造現場全体の生産性向上につなげることができます。

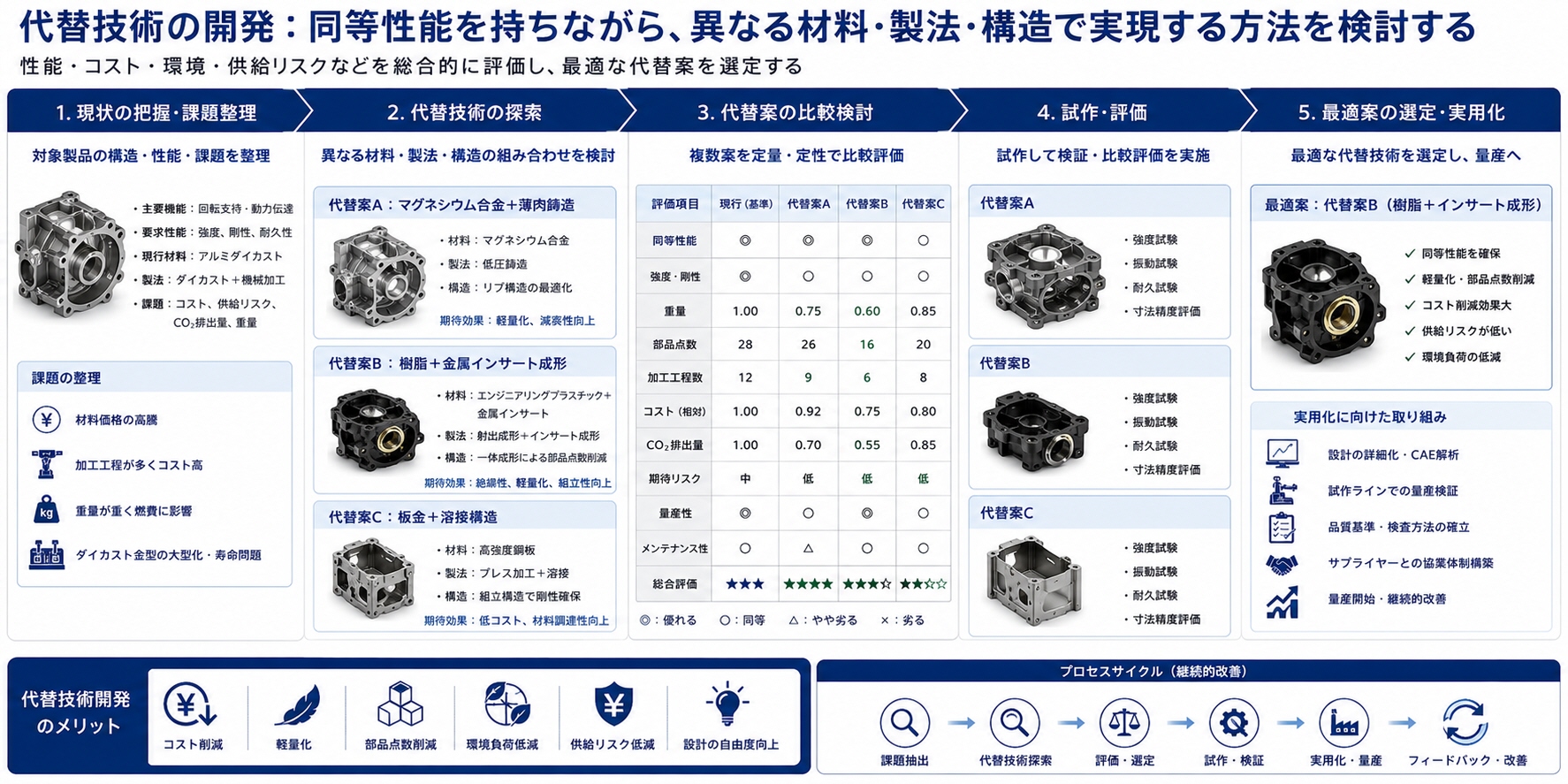

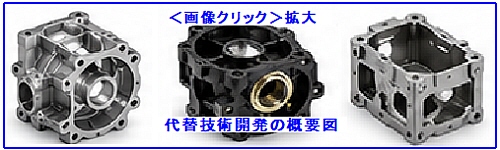

代替技術の開発
既存製品の機能、性能、構造、材料、製造方法を詳しく分析し、同等以上の性能を別の方法で実現できないか検討します。例えば、金属部品を樹脂や複合材料へ変更する、切削加工を鋳造・プレス・3Dプリンティングへ置き換える、複数部品を一体構造にするなどの方法があります。また、材料調達の安定性、加工設備、製造コスト、耐久性、重量、保守性なども含めて評価します。既存技術をそのまま再現するのではなく、必要な機能を維持しながら異なる材料・製法・構造へ置き換えることで、コスト低減、軽量化、調達リスク低減、生産性向上、新しい製品開発につなげることができます。
具体例としては、
ある機械部品を3Dスキャンし、形状をCAD化して、肉厚のばらつき、不要な複雑形状、過剰品質な部分を見直し、軽量化・高耐久化・加工時間短縮につなげる、という流れがあります。
技術改善のリバースエンジニアリングで重要なのは、単に「形を真似る」ことではなく、なぜその形状・材質・構造になっているのかという設計意図を読み解くことです。
そのうえで、
現物の観察 → 寸法・材質・構造の分析 → 性能評価 → 問題点の抽出 → 改良設計
という流れで進めると、改善活動として効果的です。
また、実施時には知的財産権、特許、著作権、契約条件への配慮も必要です。
技術の改善を目的とする場合でも、法的・倫理的な確認を行いながら進めることが大切です。
技術改善のためのリバースエンジニアリングの具体例としては、次のようなものがあります。
1. 機械部品の耐久性改善
既存のギアやシャフト、インペラなどを分解・測定し、摩耗しやすい部分や応力が集中する形状を調べます。
その結果をもとに、肉厚の見直し、R形状の追加、材質変更、熱処理条件の改善を行い、寿命を延ばすことにつなげます。
2. 金型の性能改善
古い金型や競合品の成形部を3Dスキャンし、キャビティ形状、抜き勾配、冷却回路の考え方、摩耗の出方を分析します。
そこから、離型性の向上、冷却効率の改善、バリの低減、成形不良の減少などを目指して金型構造を改良します。
3. 製品の軽量化
筐体やブラケットなどの部品を調査し、必要以上に厚い部分や不要な補強形状を見つけます。
そのうえで、リブ配置の最適化や材料変更を行い、強度を保ちながら軽量化します。
自動車部品や航空機部品でよく行われる考え方です。
4. 加工しやすい形状への改善
既存部品を分析すると、切削しにくい深い溝、無駄に複雑な曲面、工具が入りにくい隅部などが見つかることがあります。
それをもとに形状を見直し、加工時間短縮、工具摩耗低減、製造コスト低減につなげます。
5. 組立性の改善
製品を分解して、部品点数が多い、組み付け方向が複雑、位置決めがしにくい、といった課題を確認します。
その結果を反映して、部品の一体化や位置決め構造の追加を行い、組立時間短縮や作業ミス低減を実現します。
6. 不具合原因の解析と改善
破損した部品や不良品を観察し、形状、材料、表面状態、使用痕跡を調べます。
たとえば、割れ、変形、摩耗、腐食の原因を推定し、設計や材料や表面処理を見直して再発防止につなげます。
7. 競合製品の分析による性能改善
競合品を分解し、内部構造、部品配置、放熱構造、シール方法、駆動方式などを比較します。
そのうえで、自社製品に足りない点を洗い出し、静音化・高効率化・小型化・高信頼化を進めます。
8. 3DスキャンとCAD化による再設計
現物部品を3Dスキャンして点群・ポリゴン化し、さらに設計意図を踏まえてCADモデルを再構築します。
その過程で、基準面や寸法体系を整理し直し、修理しやすい設計、再製作しやすい設計、標準化しやすい設計へ改善します。
製造業での分かりやすい例
たとえばポンプのインペラをリバースエンジニアリングすると、
- 現物を3Dスキャンする
- 羽根形状や厚み分布を調べる
- 摩耗部や流れが悪そうな部分を確認する
- CADで再設計する
- 羽根角度や肉厚を最適化する
ことで、流体効率向上、振動低減、耐久性向上につなげることができます。
重要なポイント
技術改善のためのリバースエンジニアリングは、単なる模倣ではなく、
現物を分析して課題を見つけ、より良い設計へ発展させることに意味があります。
流れとしては、
現物確認 → 分解・測定 → 形状・材質・構造分析 → 問題点抽出 → 改良設計 → 評価
となります。
