機械装置のハウジング（housing）は、機械内部の重要な部品を保護するための外部ケースや覆いのことを指します。以下のような役割や特徴があります。

---

1. 保護機能

機械装置のハウジングは、内部のモーター、制御機器、駆動部、配線などを外部環境から守るための重要な構造です。ほこり、水分、油、切粉、薬品、熱、紫外線、衝撃といった影響を遮断し、装置の故障や性能低下を防ぎます。

例えば工場内では、粉じんや切削油が内部に入り込むと、電気部品の短絡、センサーの誤作動、軸受や摺動部の摩耗につながります。屋外設備では、雨水や結露、塩害、温度変化への対策も欠かせません。そのため、用途に応じて防塵・防水性能を示すIP等級、耐食性のあるステンレスや塗装鋼板、パッキン・シール構造、放熱用の通気設計などが選ばれます。

適切に設計されたハウジングは、装置の安全性・耐久性・保守性を高め、長期的な安定稼働とメンテナンスコストの低減に貢献します。

---

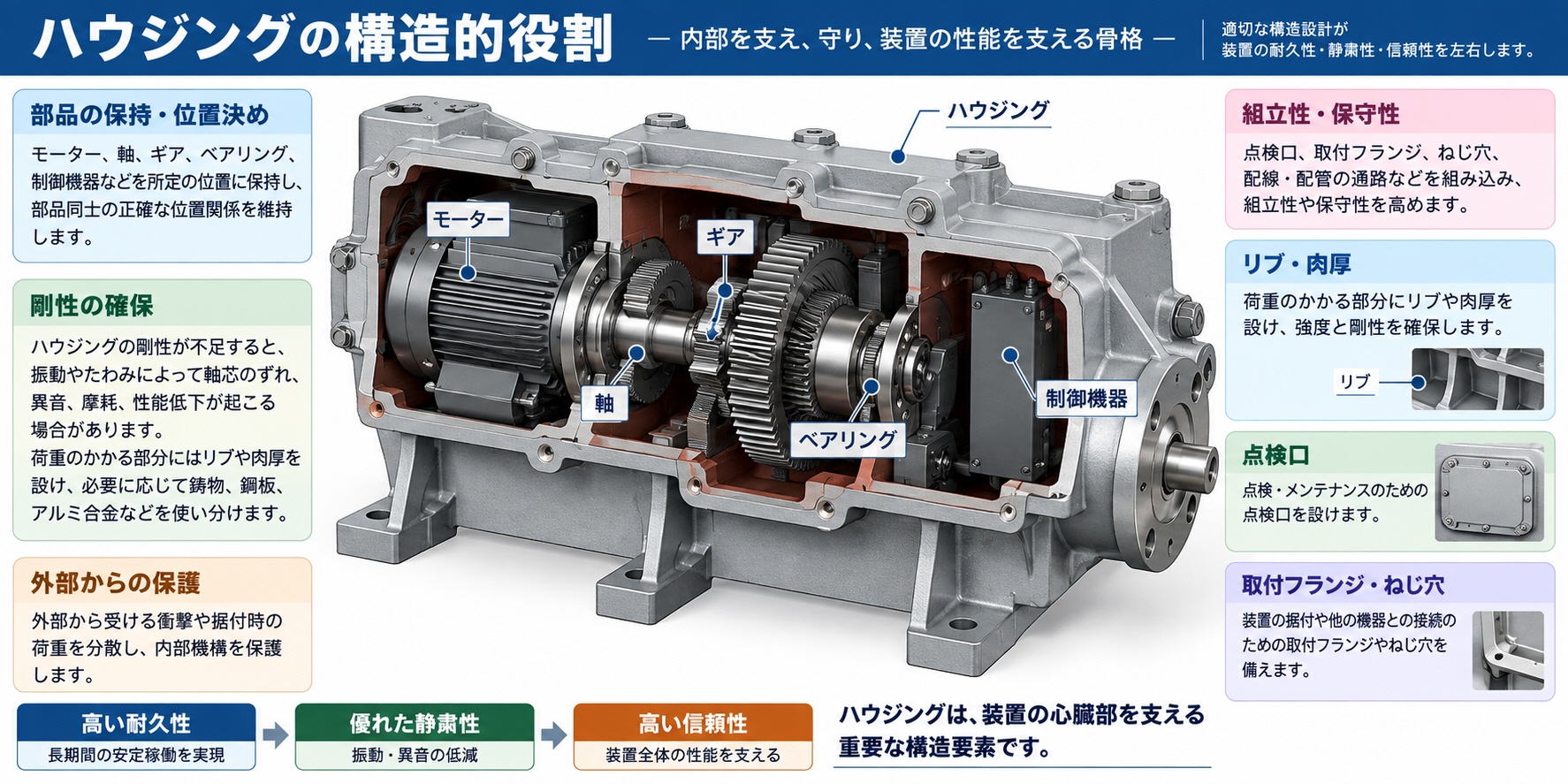

2. 構造的役割

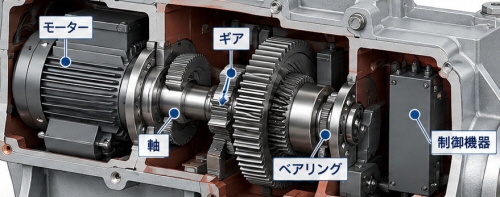

機械装置のハウジングは、内部部品を覆うだけでなく、装置全体の強度や精度を支える骨格として重要な役割を担います。モーター、軸、ギア、ベアリング、制御機器などを所定の位置に保持し、部品同士の正確な位置関係を維持します。

特に回転機械や搬送装置では、ハウジングの剛性が不足すると、振動やたわみによって軸芯のずれ、異音、摩耗、性能低下が起こる場合があります。そのため、荷重のかかる部分にはリブや肉厚を設け、必要に応じて鋳物、鋼板、アルミ合金などを使い分けます。

また、外部から受ける衝撃や据付時の荷重を分散し、内部機構を保護する役割もあります。点検口、取付フランジ、ねじ穴、配線・配管の通路などもハウジングに組み込まれ、組立性や保守性にも大きく関わります。適切な構造設計は、装置の耐久性、静粛性、信頼性を左右する重要な要素です。

---

3. 放熱や冷却

機械装置のハウジングは、内部で発生する熱を外部へ逃がし、部品を適切な温度に保つ役割も担います。モーター、インバータ、制御盤、軸受、ギアなどは運転中に熱を発生させるため、熱がこもると性能低下、潤滑油の劣化、電子部品の故障、寿命短縮につながります。

そのためハウジングには、放熱面積を増やすフィン形状、熱伝導性の高いアルミ合金、通気口、冷却ファン、ダクトなどが設けられることがあります。高発熱機器では、空冷だけでなく、水冷ジャケットや冷却配管を組み込む場合もあります。

ただし、通気性を高めると粉じんや水分が侵入しやすくなるため、防塵・防水性能との両立が重要です。密閉構造では熱がこもりやすいため、熱交換器やフィルタ付き換気装置を用いて冷却することもあります。適切な放熱・冷却設計は、装置の安定稼働、安全性、部品寿命を支える大切な要素です。

---

4. 材料

ハウジングには、使用する環境や装置の特性に応じて、さまざまな材料が使われます。例えば、強度や振動吸収性が求められる工作機械や減速機には、剛性の高い鋳鉄や鋳鋼が用いられます。軽量化が重要な搬送装置、ロボット、電装機器などでは、加工性や放熱性にも優れたアルミ合金が選ばれることがあります。

また、水分、薬品、洗浄液、塩分などにさらされる食品工場、化学プラント、屋外設備では、耐食性に優れたステンレス鋼が適しています。一般的な産業設備では、鋼板に塗装や表面処理を施したものも多く使われます。

樹脂製ハウジングは、軽量で絶縁性が高く、複雑な形状にも対応しやすい点が特長です。制御盤、センサー、電気機器のカバーなどに活用されます。材料選定では、強度、耐熱性、耐食性、放熱性、防水性、加工性、コストなどを総合的に考慮し、装置の信頼性と長寿命化につなげます。

---

5. 密閉性

機械装置のハウジングにおける密閉性は、内部の機器や部品を粉じん、水分、油、薬品、切粉などから守るための重要な性能です。外部から異物が侵入すると、制御機器の短絡、センサーの誤作動、軸受やギアの摩耗、潤滑油の汚染などにつながり、装置の故障や寿命低下を招くおそれがあります。

密閉性を高めるためには、カバーの合わせ面にパッキンやガスケットを設けたり、扉や点検口にシール材を使用したりします。配線・配管の引き込み部にはケーブルグランドやシール継手を用い、すき間からの侵入を防ぎます。回転軸まわりでは、オイルシール、メカニカルシール、ラビリンスシールなどが使われます。

ただし、完全に密閉すると内部の熱や湿気がこもりやすくなるため、放熱性や結露対策との両立も必要です。用途に応じて防塵・防水性能を示すIP等級を考慮し、必要な保護性能を確保することが、装置の安定稼働と保守負担の軽減につながります。

---

6. 防音機能

機械装置のハウジングは、内部で発生する騒音を抑え、作業環境を改善する防音機能も担います。モーター、ギア、ファン、コンプレッサー、ポンプなどは、回転音や振動音、空気の流れによる騒音を発生させるため、ハウジングによって音の外部への放出を抑えることが重要です。

防音性を高めるためには、厚みのある鋼板や鋳物を使用して音を遮るほか、内側に吸音材や防振材を取り付ける方法があります。吸音材は音の反射を抑え、防振材は機械の振動がハウジングや床へ伝わるのを低減します。また、モーターやファンの取付部に防振ゴムを用いることで、共振や振動音の発生を抑えることもできます。

ただし、防音性能を高めるために密閉性を上げすぎると、内部に熱がこもりやすくなります。そのため、吸音ダクト、消音器付き換気口、冷却ファンなどを組み合わせ、放熱・冷却性能とのバランスを取ることが大切です。適切な防音設計は、作業者の負担軽減、安全性の向上、周辺環境への騒音対策につながります。

---

7. アクセス性

機械装置のハウジングにおけるアクセス性とは、点検、清掃、部品交換、調整などを安全かつ効率的に行えるようにする設計上の配慮です。内部にモーター、ベアリング、ギア、制御機器、配線、潤滑部などがある場合、必要な箇所へ無理なく手が届く構造であることが重要になります。

代表的な工夫としては、点検扉、着脱式カバー、メンテナンスハッチ、透明窓、工具を使わず開閉できるラッチ機構などがあります。さらに、消耗品や定期交換部品を装置の外側から交換できる構造にすることで、停止時間や作業負担を減らせます。

ただし、アクセス性を高めるために開口部を増やしすぎると、防塵性、防水性、剛性、防音性が低下する場合があります。そのため、パッキン付き扉、インターロック、安全カバー、開閉時の落下防止機構などを組み合わせ、安全性と保護性能を両立させることが大切です。

適切なアクセス性を備えたハウジングは、保守作業の効率化、故障の早期発見、稼働率の向上、メンテナンスコストの削減につながります。

---

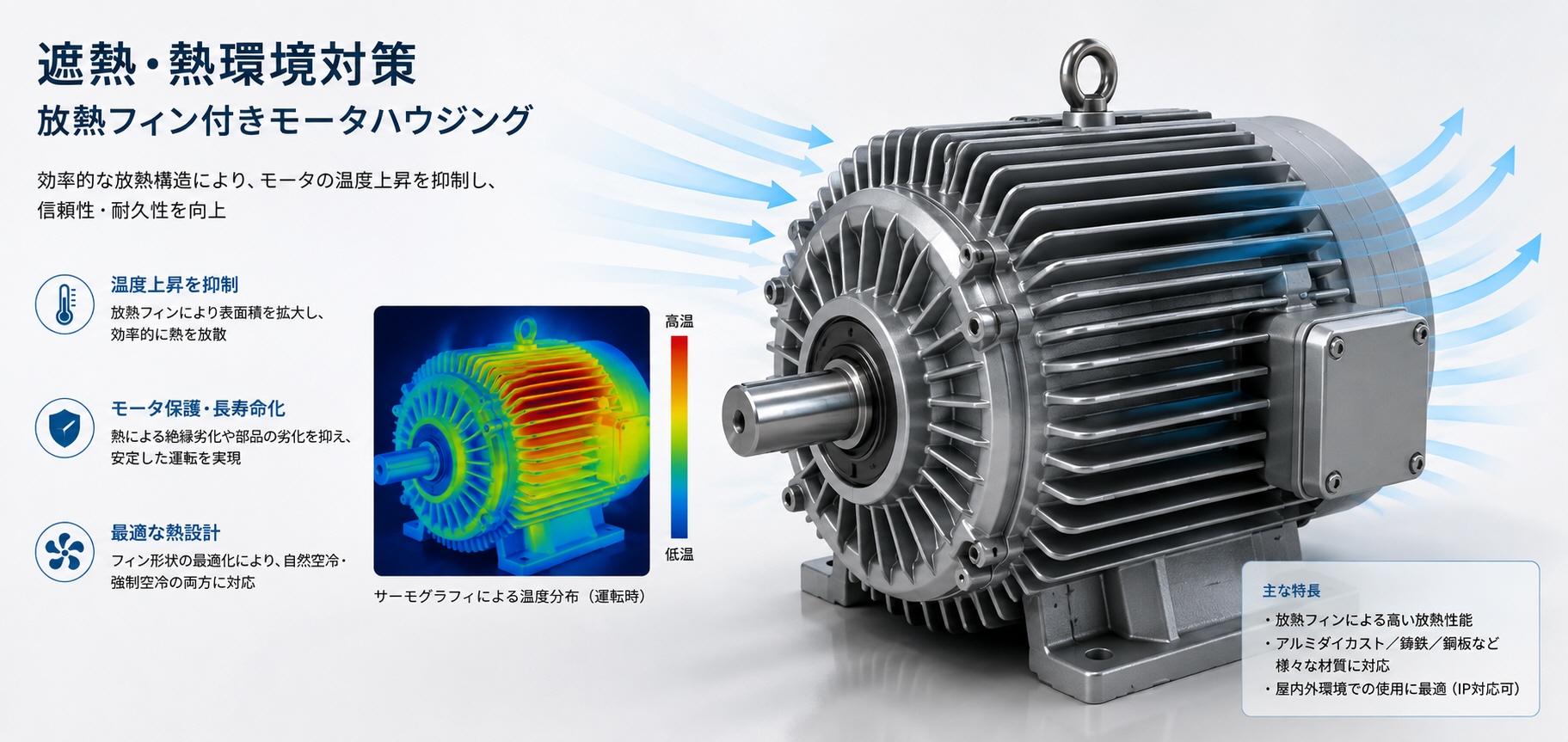

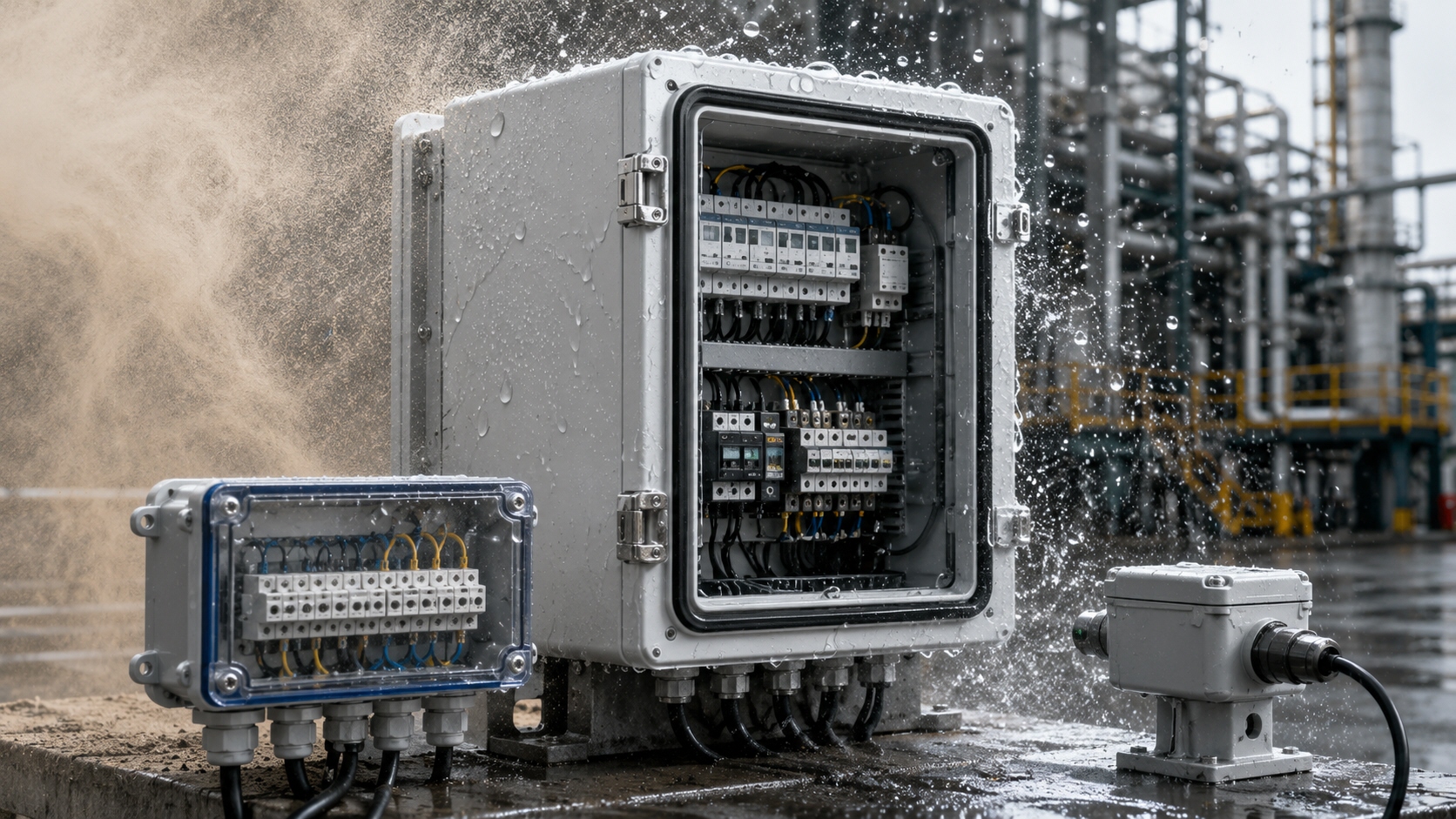

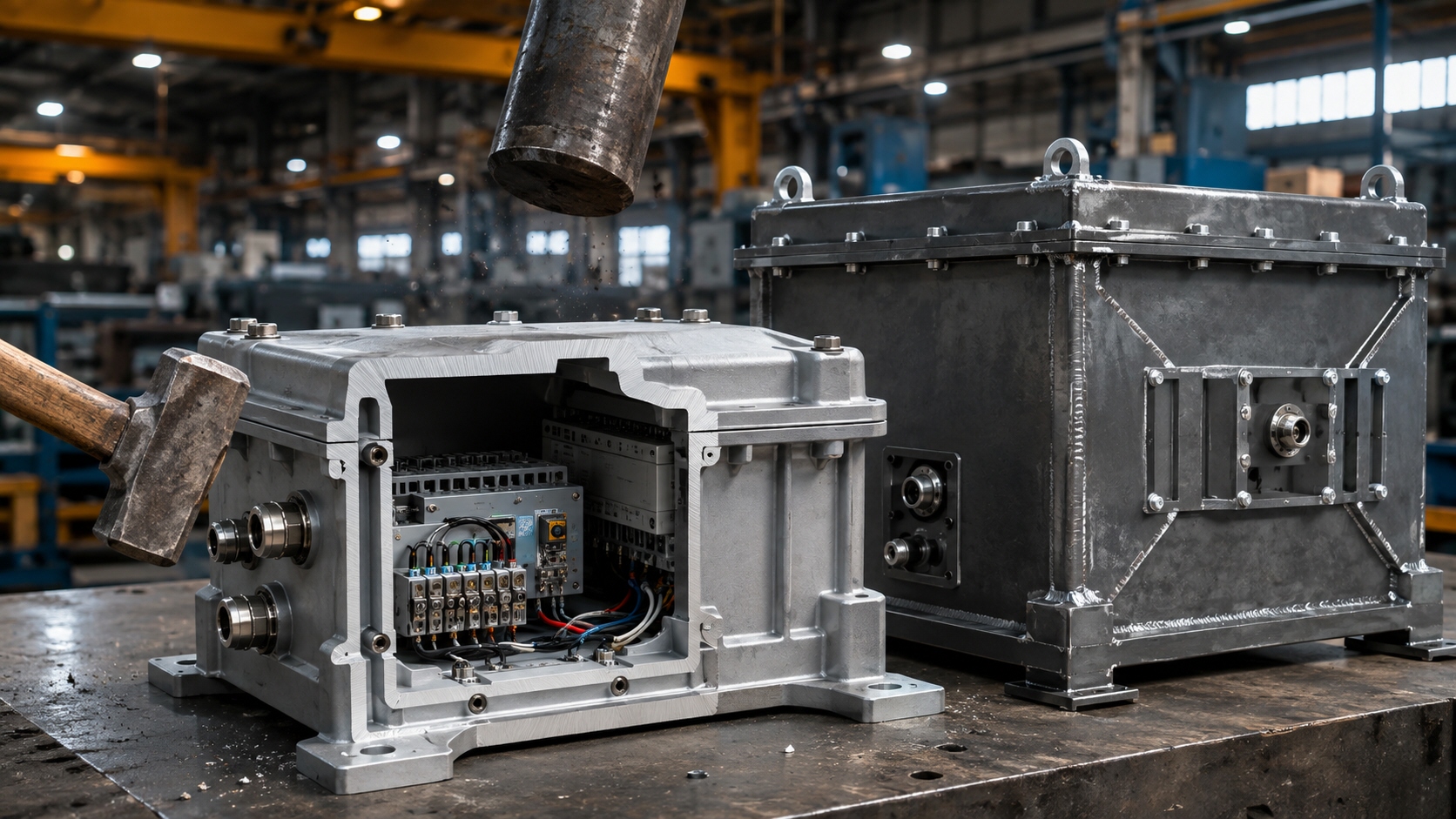

防塵・防水(IP保護),制御盤・端子箱・センサハウジング	耐衝撃,機械的保護,肉厚アルミダイカスト,鋼板溶接構造	遮熱・熱環境対策,放熱フィン付きモータハウジング

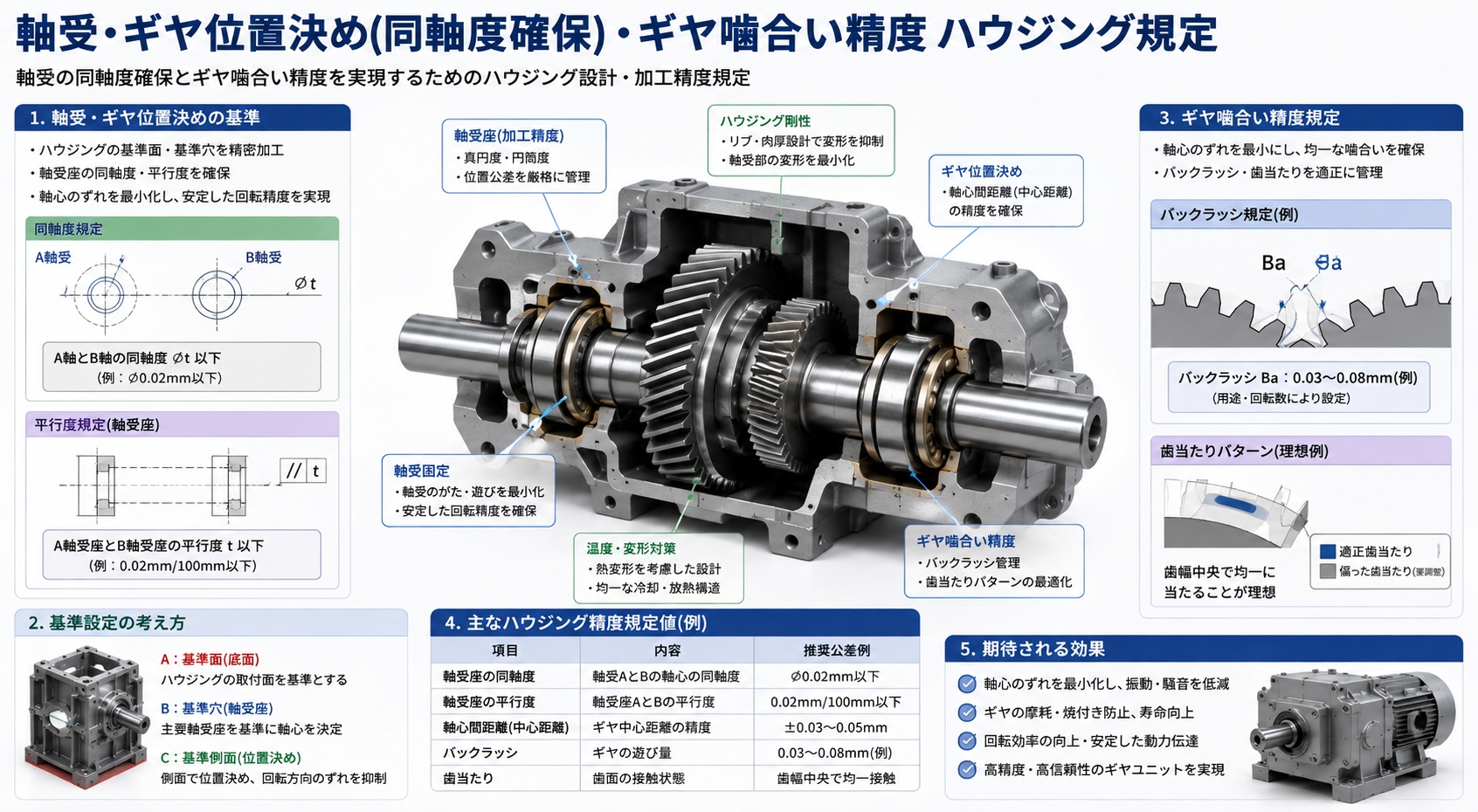

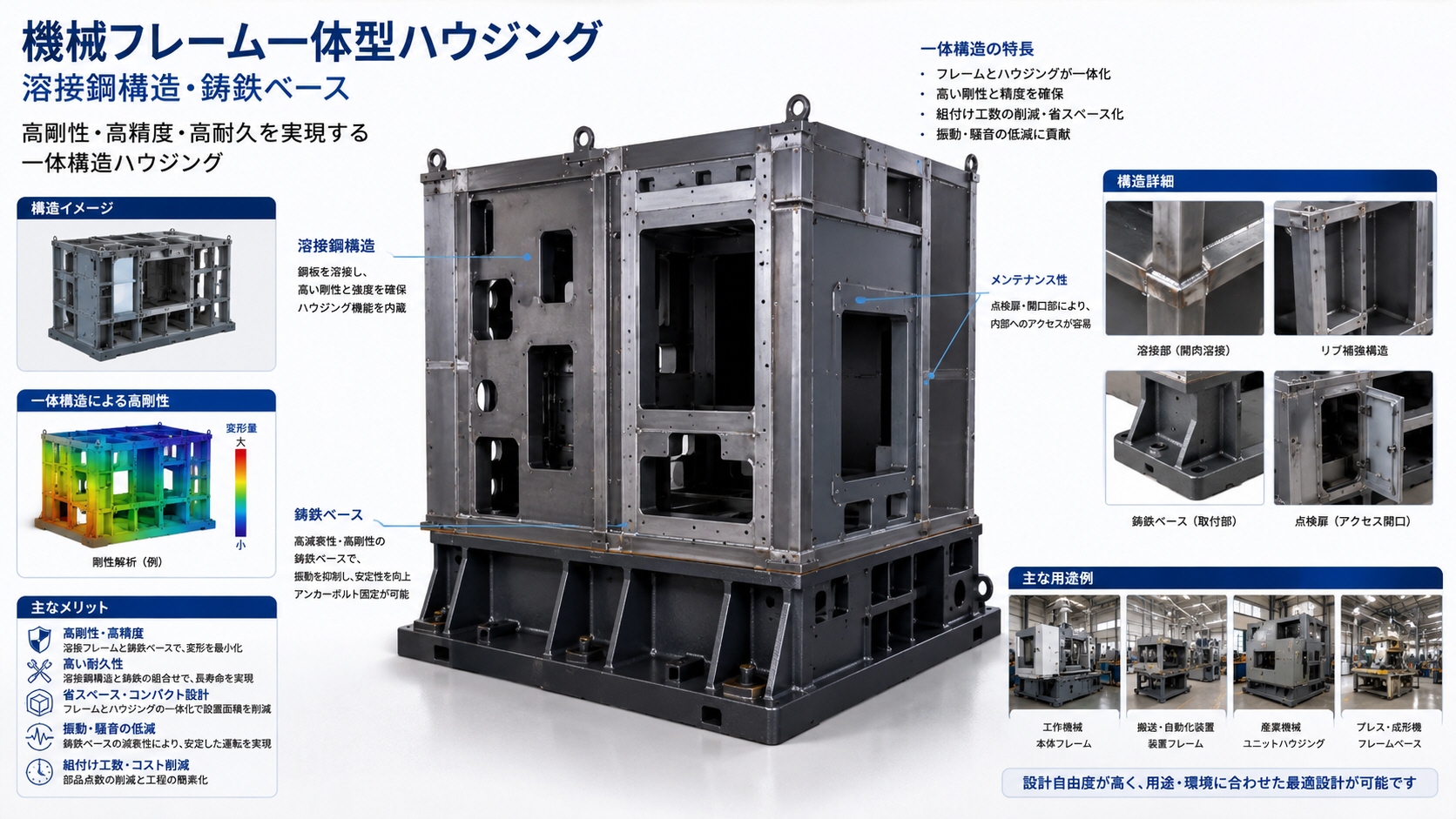

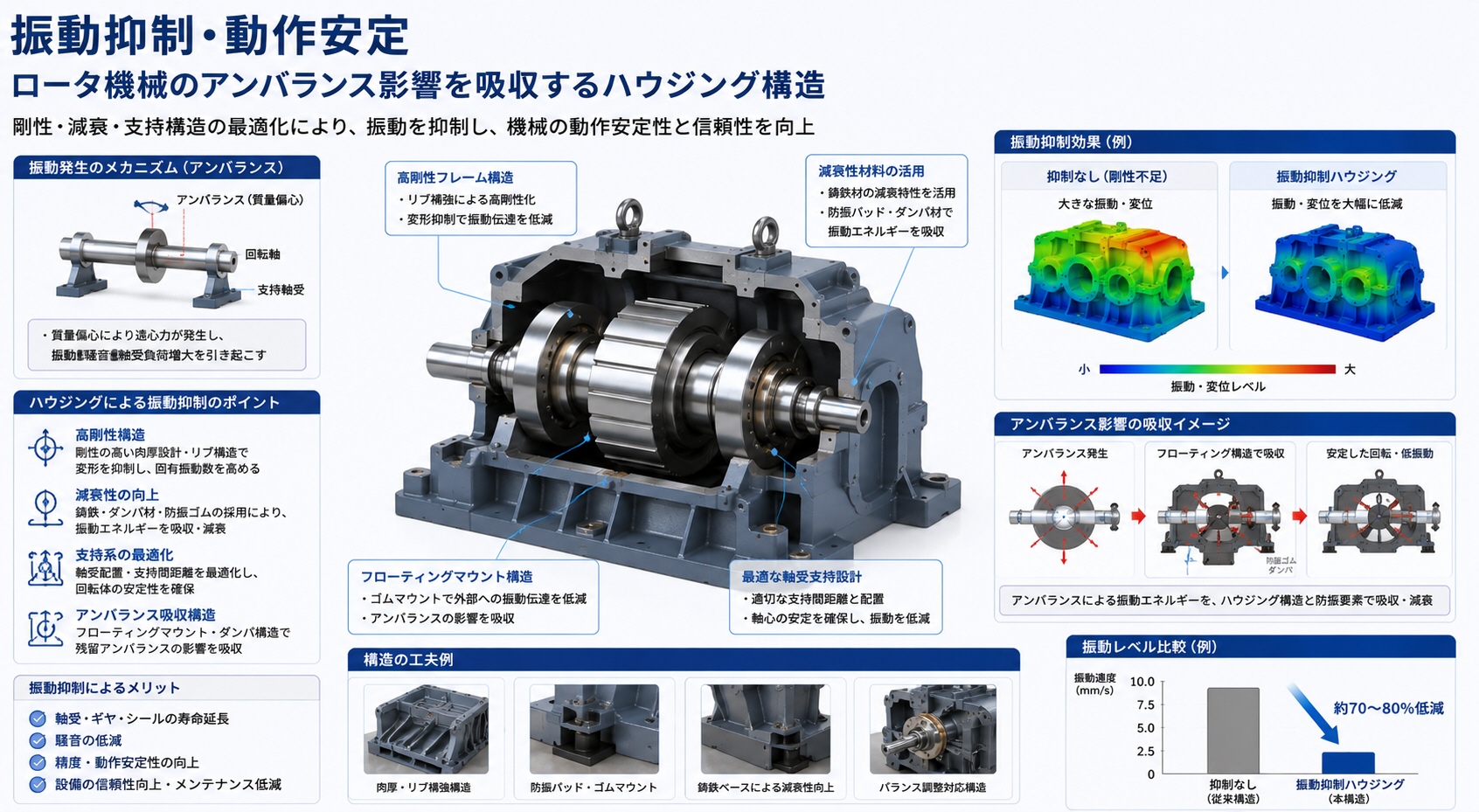

機械フレーム一体型ハウジング,溶接鋼構造・鋳鉄ベース	軸受ギヤ位置決(同軸度確保)ギヤ噛合い精度ﾊｳｼﾞﾝｸﾞ規定	振動抑制動作安定,ﾛｰﾀ機械アンバランス影響を吸収
