油圧機器部品の現物を3D化

26/06/22

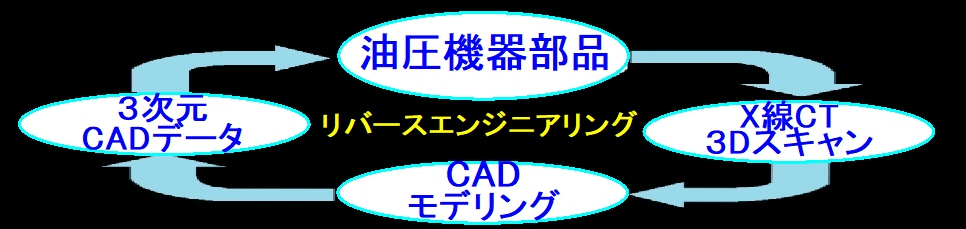

油圧機器部品のリバースエンジニアリングＣＡＤモデルデータ作成

■Ｘ線ＣＴスキャンで採取した点群データから、特徴線を抽出、ＣＡＤモデリング機能で三次元ＣＡＤモデルを作成します。

■油圧機器部品の現物から３次元ＣＡＤデータを作成、各種ＣＡＤで使用可能な、ＩＧＥＳ、Ｘ＿Ｂ、ＳＴＥＰで提供します。

■サイズ、目的等によりＸ線ＣＴスキャン装置を選択＜２２５kV出力 CT装置、４５０kV出力 CT装置、６MV出力 CT装置＞

油圧ポンプ、油圧シリンダー、油圧バルブ、油圧ユニット、、油圧モーターなどの油圧装置部品のリバースエンジニアリング

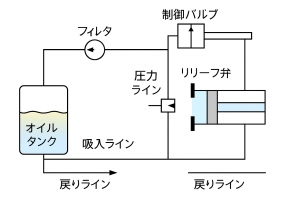

油圧システム

油圧システムは、油を使用して力を伝達し、様々な機械や装置を動作させるシステムです。油圧は、流体（主に油）を使用してエネルギーを伝達する技術で、非常に高い力を生成することができます。そのため、建設機械、自動車、航空機、産業機械など、多くの分野で広く使用されています。

１，油圧ポンプ：

油圧ポンプは、モーターやエンジンの回転力を油の流れと圧力に変換し、油圧システム全体へ動力を供給する重要な油圧機器部品です。建設機械、工作機械、産業用プレス、射出成形機、農業機械、搬送設備など、強い力を安定して扱う機械に幅広く採用されています。主な種類には、構造が比較的シンプルなギヤポンプ、高圧・高効率に対応するピストンポンプ、低騒音で滑らかな吐出が特長のベーンポンプがあります。

油圧ポンプの性能は、吐出量、最高使用圧力、回転数、容積効率、騒音、耐久性などで評価されます。用途に合わないポンプを選定すると、圧力不足、発熱、振動、油漏れ、部品摩耗といったトラブルにつながるため、使用条件に応じた適切な仕様設定が欠かせません。また、作動油の清浄度管理やフィルター交換、配管の点検、異音確認などの定期保全も、油圧ポンプを長く安定稼働させるポイントです。

油圧ポンプは目立たない部品でありながら、機械の力強さ、動作精度、生産性を支える心臓部です。適切な選定とメンテナンスにより、設備停止リスクの低減と安定した稼働環境の実現に貢献します。

２，アクチュエータ（シリンダーまたはモーター）：

油圧アクチュエータは、油圧ポンプから供給される圧力油のエネルギーを、直線運動または回転運動に変換する油圧機器部品です。代表的なものには、押す・引く・持ち上げる動作を担う油圧シリンダーと、回転力を発生させる油圧モーターがあります。建設機械、工作機械、プレス機、産業用ロボット、農業機械、搬送装置などでは、大きな荷重を滑らかに動かすために欠かせない存在です。

油圧シリンダーは、シリンダーチューブ内部のピストンに油圧を加え、強い推力を生み出します。ショベルカーのアーム、フォークリフトの昇降装置、金型の開閉機構などに使われ、限られたスペースでも大きな力を発揮できる点が特長です。一方、油圧モーターは圧力油を利用して軸を回転させ、走行装置、ウインチ、コンベヤ、回転テーブルなどを駆動します。低速でも高いトルクを得やすく、重負荷の回転駆動に適しています。

アクチュエータの性能は、推力やトルク、ストローク、回転数、作動圧力、応答性、耐久性によって左右されます。油漏れ、シールの劣化、ロッドの傷、内部摩耗、作動油の汚れは性能低下や故障の原因になるため、定期的な点検と適切な保守が重要です。油圧アクチュエータは、機械に「動く力」を与える要となる部品であり、安定稼働と生産性向上を支えています。

３，制御バルブ：

油圧制御バルブは、作動油の流れる方向、流量、圧力を調整し、油圧機器を安全かつ正確に動かすための重要な部品です。油圧ポンプが生み出した圧力油を、必要な場所へ必要な量だけ送る役割を担い、油圧シリンダーや油圧モーターの速度、力、回転方向をコントロールします。建設機械、工作機械、プレス機、射出成形機、農業機械、産業設備など、幅広い分野で使用されています。

主な種類には、油の流れを切り替える方向切換弁、流量を調整して動作速度を制御する流量制御弁、回路内の圧力を一定に保つ圧力制御弁があります。圧力制御弁には、過大な圧力を逃がして機器を保護するリリーフバルブ、一定圧力を維持する減圧弁、順序に応じて作動させるシーケンスバルブなどがあります。これらを組み合わせることで、複雑な機械動作や自動運転にも対応できます。

制御バルブの性能は、応答性、流量特性、耐圧性、内部漏れ、操作性、耐久性などによって決まります。スプールの摩耗、異物の混入、シール劣化、作動油の汚れは、動作不良や圧力低下、異音の原因になります。そのため、フィルター管理や定期点検が欠かせません。油圧制御バルブは、機械の力をただ伝えるだけでなく、精密で安全な動作へ導く司令塔のような存在です。

４，油圧油：

油圧油は、油圧ポンプで発生した力を油圧シリンダーや油圧モーターへ伝えるための作動油であり、油圧機器を安定して動かす重要な役割を担います。単に力を伝えるだけでなく、内部部品の潤滑、摩耗防止、冷却、防錆、異物の排出など、油圧システム全体の性能と寿命を支える存在です。建設機械、工作機械、プレス機、射出成形機、農業機械、物流設備など、多くの産業機械で使用されています。

油圧油には、鉱物油系、難燃性油、環境対応型の生分解性油などがあり、使用温度、圧力、設備環境、法規制に応じて選定されます。特に粘度は重要で、低すぎると油膜が形成されにくくなり、内部漏れや摩耗の原因になります。反対に粘度が高すぎると、始動時の負荷増大や流動抵抗、エネルギーロスにつながります。そのため、機械メーカーの指定粘度や推奨規格を守ることが大切です。

また、油圧油の劣化や水分・粉じんなどの混入は、バルブの作動不良、ポンプの摩耗、シールの損傷、油圧力の低下を招く恐れがあります。定期的な油の状態確認、フィルター交換、適切な交換時期の管理を行うことで、設備停止のリスクを抑えられます。油圧油は見えにくい部品ですが、油圧機器の性能、安全性、耐久性を左右する重要な要素です。

５，配管とホース：

油圧機器における配管とホースは、油圧ポンプで発生した圧力油を、制御バルブ、油圧シリンダー、油圧モーターなどへ確実に送るための重要な部品です。油圧回路の中では、いわば血管のような役割を果たし、機械の動作力や制御信号を各機器へ伝えます。建設機械、工作機械、プレス機、農業機械、産業用設備、車両など、多くの油圧システムで使用されています。

配管には、鋼管やステンレス管などを用いた固定配管があり、高圧条件や耐久性が求められる部分に適しています。一方、油圧ホースはゴムや樹脂を中心に補強材を組み込んだ柔軟な配管で、可動部、振動のある箇所、複雑な取り回しが必要な場所に使用されます。ホースには使用圧力、内径、耐油性、耐熱性、曲げ半径などの条件があり、用途に応じた適切な選定が欠かせません。

配管やホースに亀裂、摩耗、ねじれ、締結部のゆるみ、油漏れが発生すると、圧力低下や作動不良だけでなく、重大な設備トラブルや安全事故につながる可能性があります。そのため、定期的な外観点検、継手部の確認、ホース交換時期の管理が重要です。油圧配管とホースは、油圧機器の性能を確実に引き出し、安全で安定した稼働を支える基本部品です。

６，リザーバ（タンク）：

油圧機器におけるリザーバ（タンク）は、作動油を貯蔵し、油圧システムを安定して稼働させるための重要な部品です。油圧ポンプへ十分な油を供給するだけでなく、作動中に発生する熱を逃がす冷却、気泡の分離、異物や水分の沈降、油量変化の吸収など、多くの役割を担います。建設機械、工作機械、プレス機、射出成形機、産業設備など、油圧を利用する幅広い機械に設けられています。

リザーバには、装置本体に組み込まれる一体型タンクと、配管で接続する独立型タンクがあります。容量は、ポンプの吐出量、作動油の循環量、使用時間、冷却条件などを考慮して決定されます。容量が不足すると油温上昇や気泡混入が起こりやすくなり、ポンプの吸込み不良、作動不安定、部品摩耗の原因になるため注意が必要です。

また、タンク内部には吸込みストレーナー、戻り油フィルター、油面計、温度計、ブリーザなどが取り付けられることがあります。これらは油の清浄度や油量、温度を管理し、油圧機器の故障予防に役立ちます。リザーバは単なる油の保管容器ではなく、油圧回路の性能、安全性、耐久性を支える基盤となる部品です。定期的な油量確認、清掃、フィルター点検を行うことで、長期的な安定稼働につながります。

油圧システムの基本原理はパスカルの法則に基づいています。これは、閉じた容器内の液体に加えられた圧力は、液体内のすべての方向に均等に伝達されるという法則です。システム内でポンプによって油が圧力下に置かれると、この圧力は配管を通じてアクチュエータへと均等に伝達されます。そして、アクチュエータはこの圧力を動力に変換し、必要な作業を行います。
