点群からCADメッシュ作成

26/06/26

点群データから3D CADメッシュを作成するプロセスは、通常、以下のステップに分けられます。

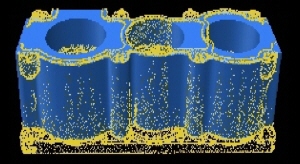

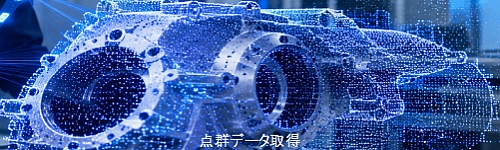

１．点群データの取得:

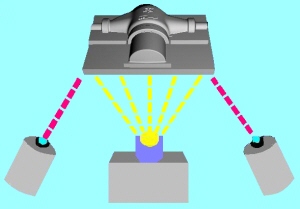

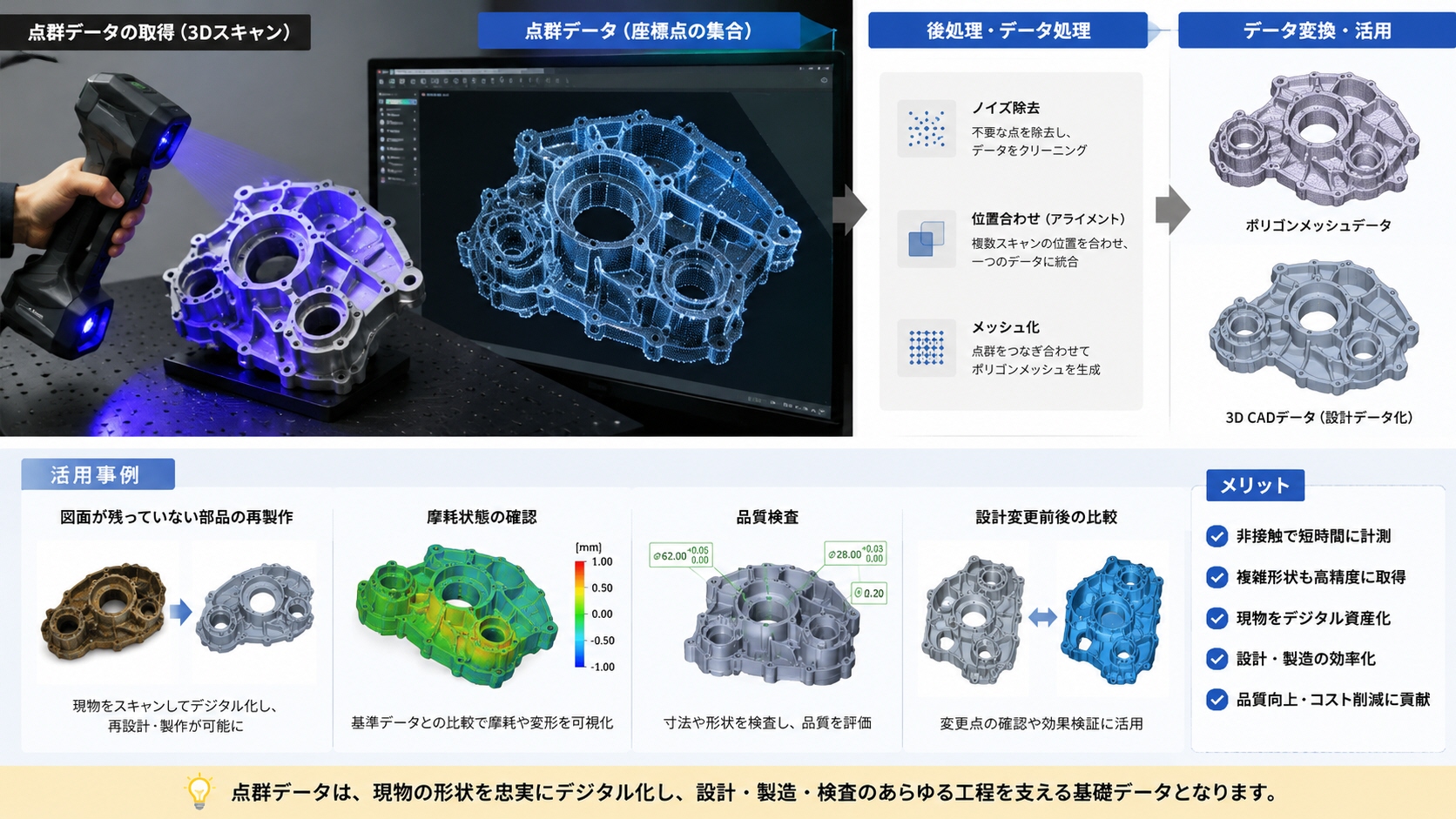

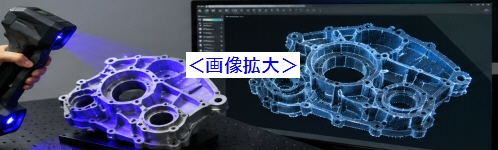

点群データの取得とは、対象物の表面形状を多数の座標点として読み取り、立体情報をデジタル化する工程です。ハンディ型3Dスキャナーや据置型測定機を用い、部品の外形、穴、曲面、段差、複雑な自由曲面などを非接触で計測します。取得した点群データは、実物の形状を高密度な点の集合として表現したもので、後工程ではノイズ除去や位置合わせを行い、ポリゴンメッシュや3D CADデータへ変換します。図面が残っていない部品の再製作、摩耗状態の確認、品質検査、設計変更前後の比較などに活用され、現物を設計・製造に使えるデジタル資産へ変える基礎データとなります。

２．データのクリーニングと前処理:

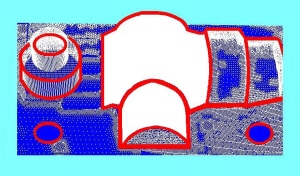

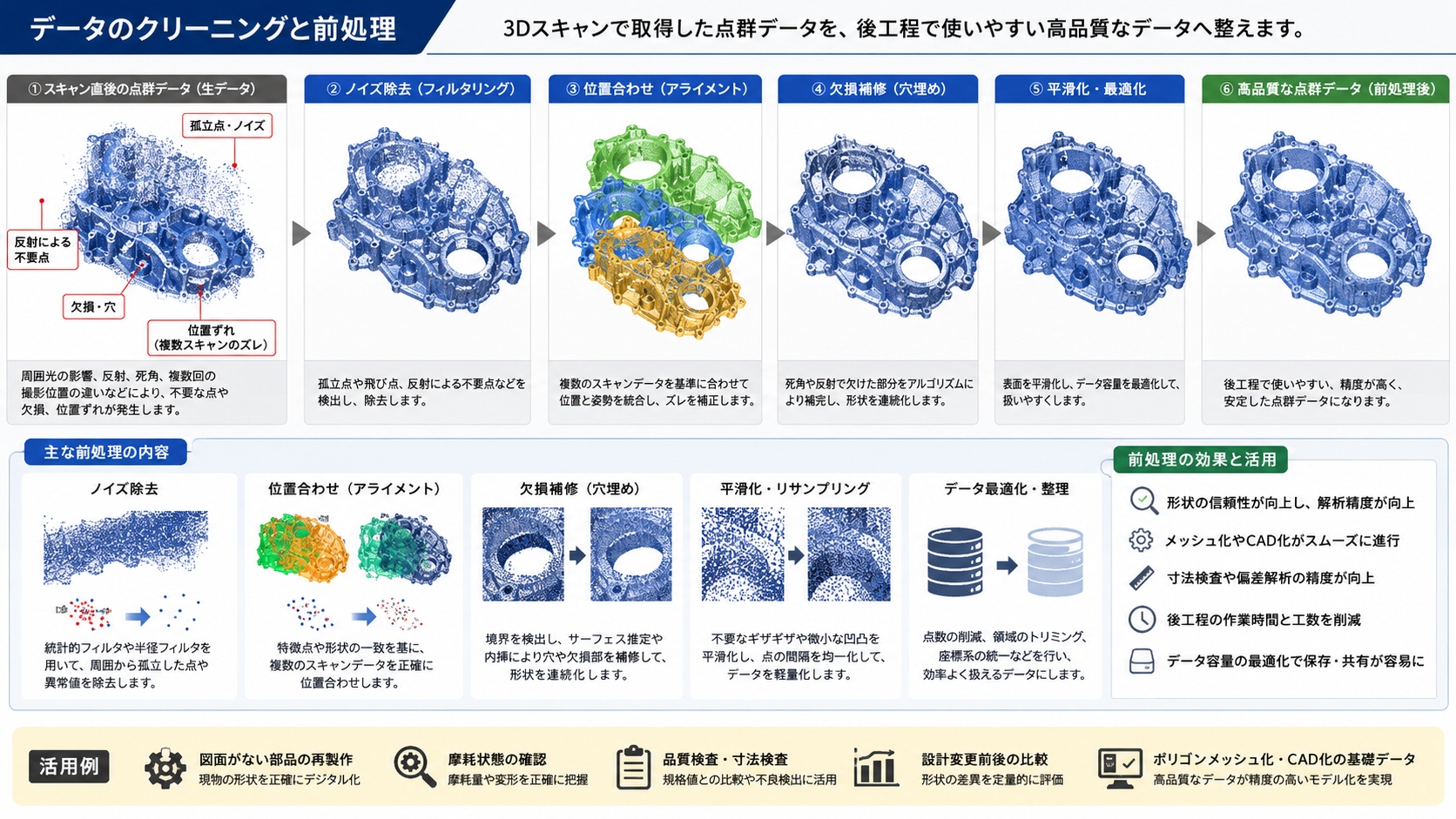

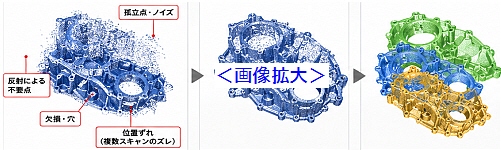

3Dスキャンで取得した点群データを、後工程で使いやすい高品質なデータへ整える作業です。計測時には周囲光の影響、対象物の反射、死角、複数回の撮影位置の違いなどにより、不要な点や欠損、位置ずれが発生します。そこで孤立点やノイズを除去し、複数のスキャンデータを正確に位置合わせします。さらに必要に応じて穴埋め、平滑化、データ容量の最適化を行います。こうした前処理により、形状の信頼性を高め、ポリゴンメッシュ化やCADデータ化、寸法検査、偏差解析などを効率よく進められるようになります。

３．点群の登録と統合:

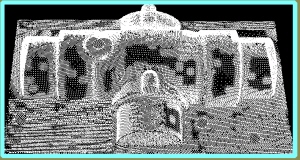

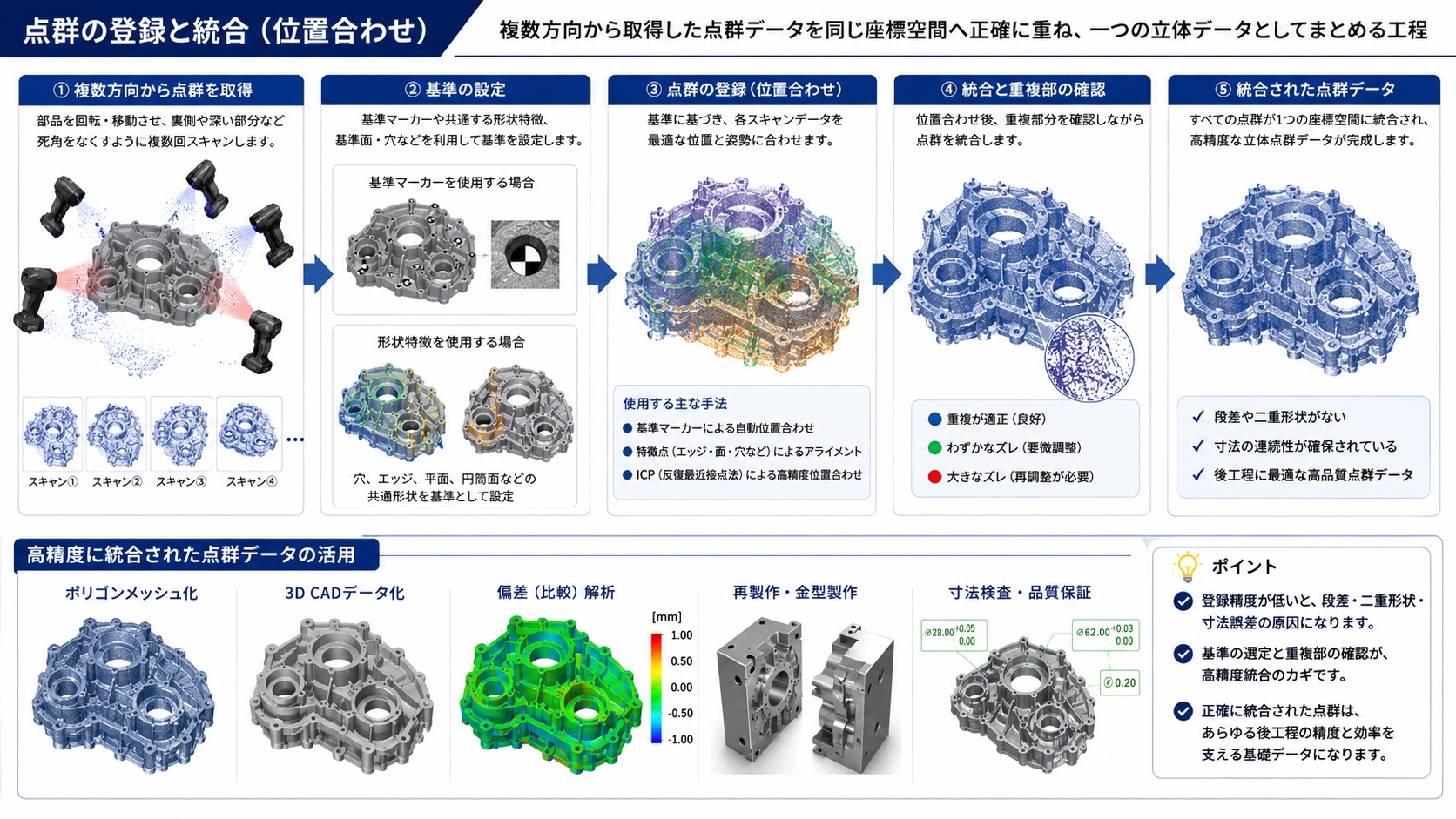

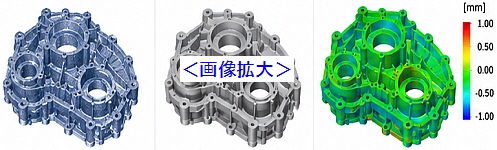

複数方向から取得した点群データを同じ座標空間へ正確に重ね、一つの立体データとしてまとめる工程です。3Dスキャンでは、部品の裏側や深い穴、複雑な曲面などを一度の計測だけで取得できないため、複数回に分けて撮影します。そのため、それぞれのデータには位置や角度のずれが生じます。基準マーカー、共通する形状特徴、基準面や穴などを利用して位置合わせを行い、重複部分を確認しながら統合します。登録精度が低いと、段差や二重形状、寸法誤差の原因になります。正確に統合された点群は、メッシュ化、CAD化、偏差解析、再製作データの作成に欠かせない基礎となります。

４．メッシュの生成:

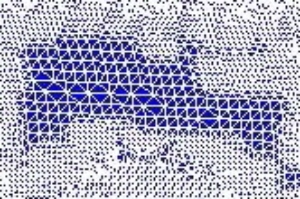

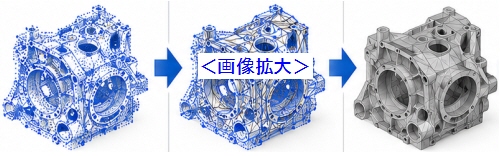

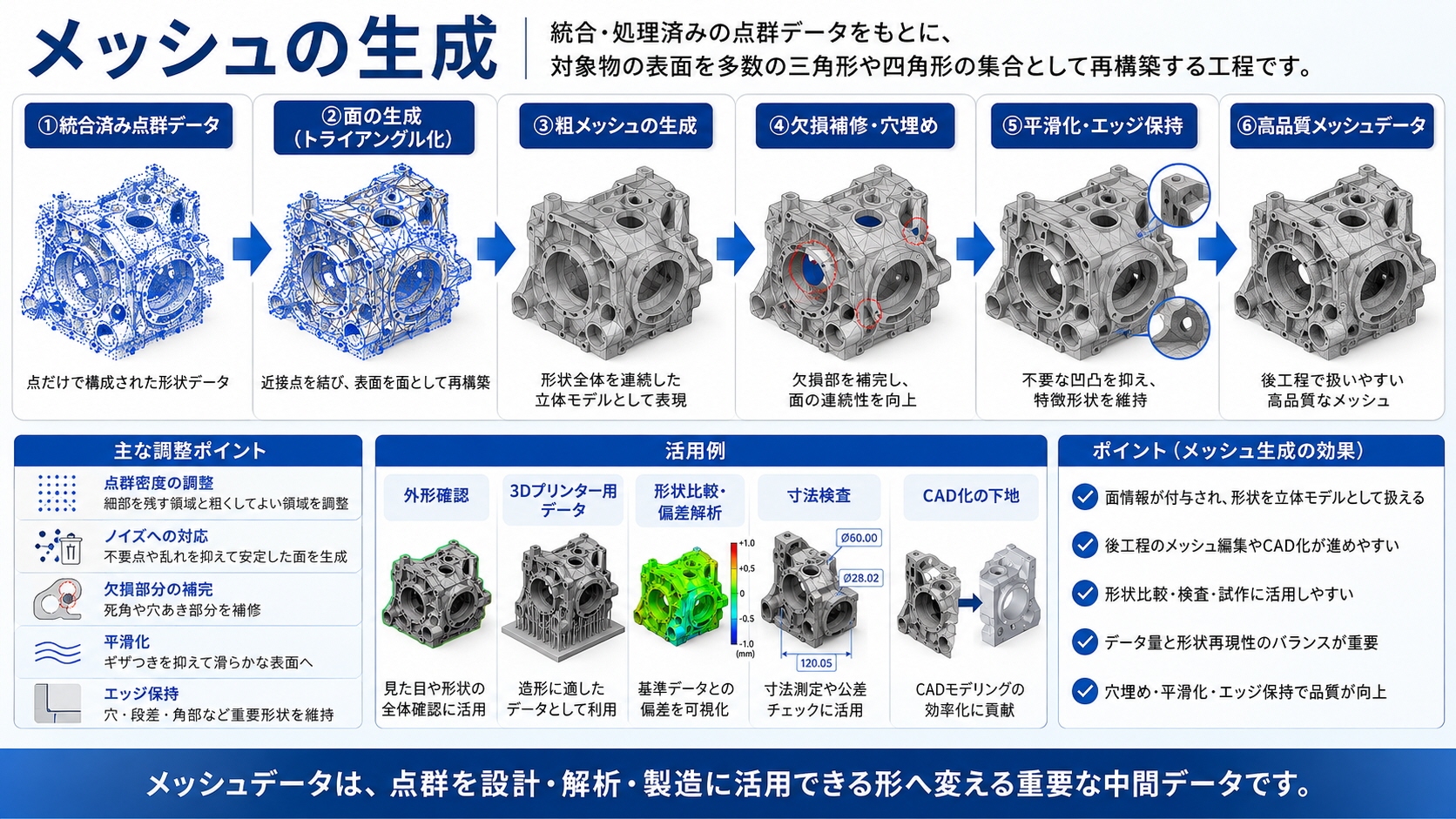

統合・処理済みの点群データをもとに、対象物の表面を多数の三角形や四角形の集合として再構築する工程です。点だけで構成された点群に面情報を与えることで、部品の形状を連続した立体モデルとして扱えるようになります。生成されたポリゴンメッシュは、外形確認、3Dプリンター用データ、形状比較、寸法検査、CAD化の下地などに活用されます。作業では、点群の密度やノイズ、欠損部分を考慮しながら、細部を残す領域とデータ量を抑える領域を調整します。必要に応じて穴埋め、平滑化、エッジの保持などを行うことで、形状の特徴を損なわず、後工程で扱いやすい高品質なメッシュデータに仕上げます。

５．メッシュの最適化と編集:

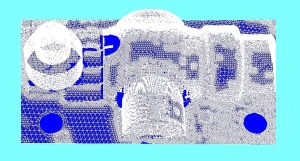

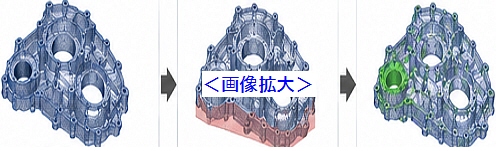

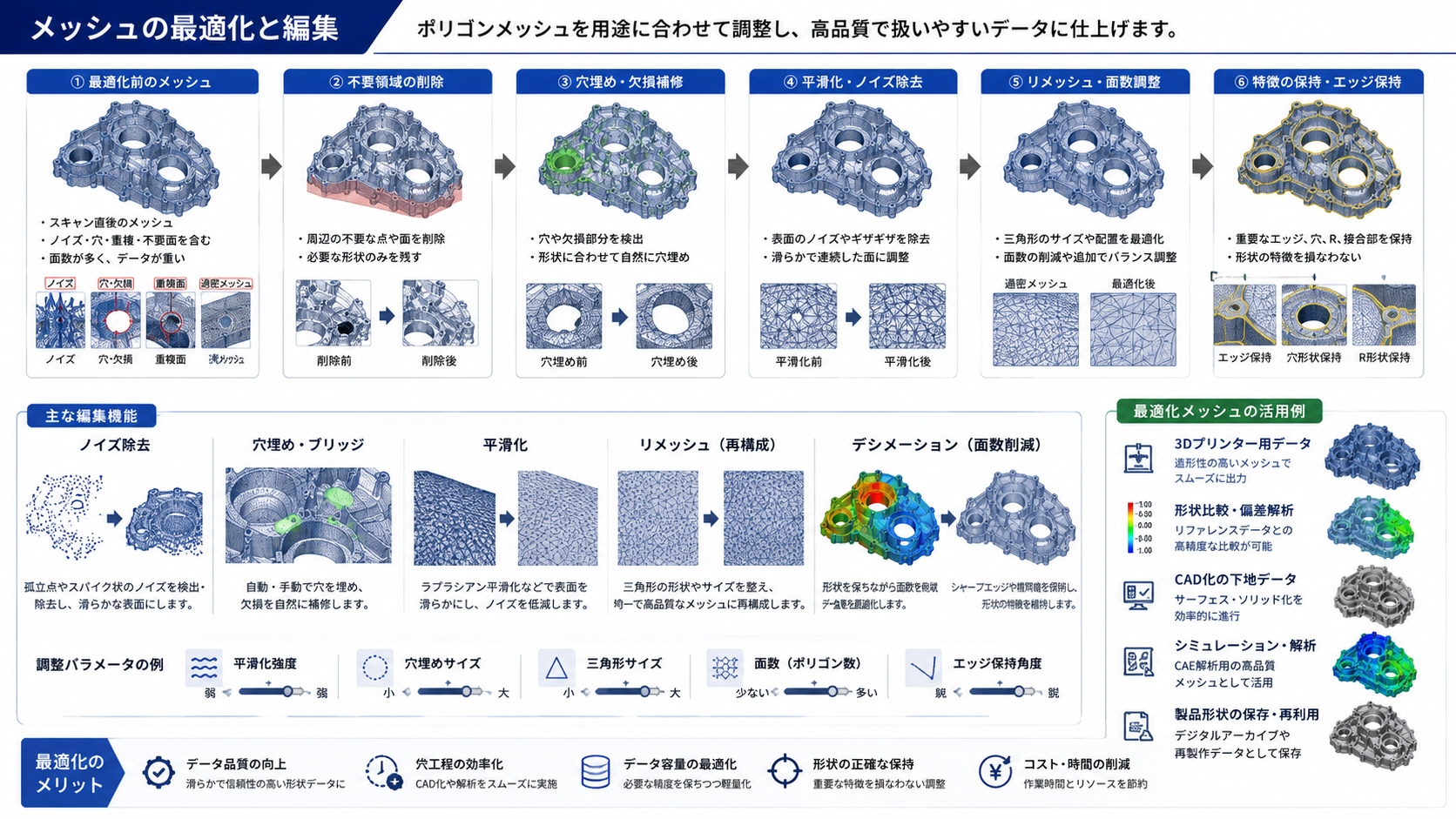

メッシュの最適化と編集とは、生成したポリゴンメッシュを、用途に合わせて精度・滑らかさ・データ量のバランスを整える工程です。スキャン直後のメッシュには、細かなノイズ、不要な面、穴、重複した形状、粗すぎる部分や過密な部分が含まれることがあります。そこで不要領域を削除し、穴埋め、平滑化、三角形の再配置、面数の削減や追加を行います。重要なエッジ、穴、R形状、接合部などは保持しながら調整することが大切です。適切に最適化されたメッシュは、3Dプリンター用データ、CAD化、偏差解析、シミュレーション、製品形状の保存などに活用しやすくなり、後工程の作業効率とデータ品質の向上につながります。

６．CADソフトウェアへのインポート:

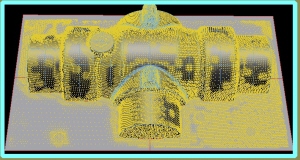

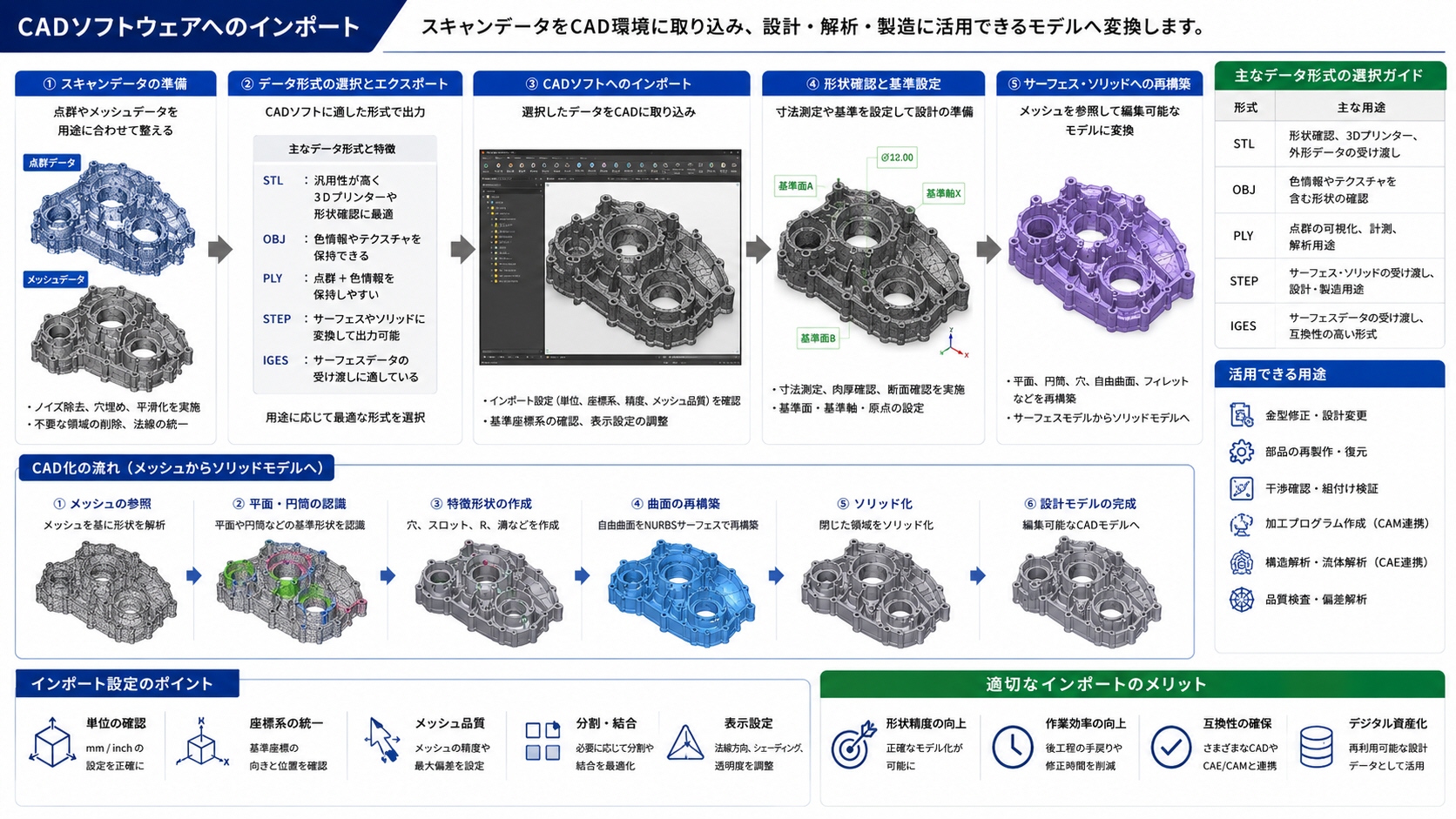

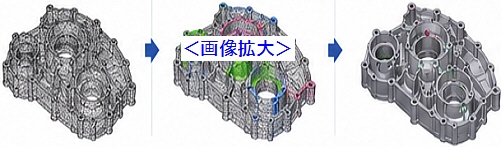

CADソフトウェアへのインポートとは、3Dスキャンで取得・編集した点群やポリゴンメッシュを、設計・解析・製造に利用できるCAD環境へ取り込む工程です。STL、OBJ、PLY、STEP、IGESなどのデータ形式を用途に応じて選び、CAD上で形状確認や寸法測定、基準面・基準軸の設定を行います。取り込んだメッシュを参照しながら、平面、円筒、穴、自由曲面、フィレットなどを再構築することで、編集可能なサーフェスモデルやソリッドモデルへ変換できます。CAD化されたデータは、金型修正、部品再製作、干渉確認、加工プログラム作成、構造解析などに活用可能です。適切なインポート設定は、形状精度と後工程の作業効率を左右する重要なポイントとなります。

①3dｽｷｬﾝ ⇒ 現物をｽｷｬﾆﾝｸﾞ	②ﾉｲｽﾞ除去 ⇒ 点群ﾃﾞｰﾀ整理	➂ﾎﾟﾘｺﾞﾝ ⇒ 最適化編集

④ﾎﾟﾘｺﾞﾝ ⇒ ﾒｯｼｭ生成	⑤ﾒｯｼｭ⇒ 最適化整理	➅モデリング CADﾃﾞｰﾀ提出

このプロセスは複雑で、特に正確な3Dモデルを生成するためには高度な技術と専門知識が必要です。使用する具体的なソフトウェアやツールは、プロジェクトの要件や利用可能なリソースによって異なります。
