精密鋳物の現物スキャニング - リバースエンジニアリング・3DスキャンによるCAD化

精密鋳物は、複雑な形状や高い寸法精度が求められる部品を、鋳造技術によって高精度に製造した鋳物です。代表的な製法には、ロストワックス鋳造（精密鋳造）があり、ワックスで作った原型の周囲に耐火材を形成し、ワックスを溶かしてできた空洞へ溶融金属を流し込んで成形します。一般的な砂型鋳造と比べて、薄肉形状、細かな凹凸、複雑な曲面、一体形状などを再現しやすく、機械加工を減らせることが特長です。ステンレス、炭素鋼、耐熱合金など幅広い材料に対応し、自動車部品、航空機部品、産業機械、ポンプ、バルブ、医療機器などに利用されています。3Dスキャンによる形状測定やCADとの偏差解析を組み合わせることで、寸法精度や変形、鋳造収縮などの品質確認にも活用できます

3Dプリンティングの活用:

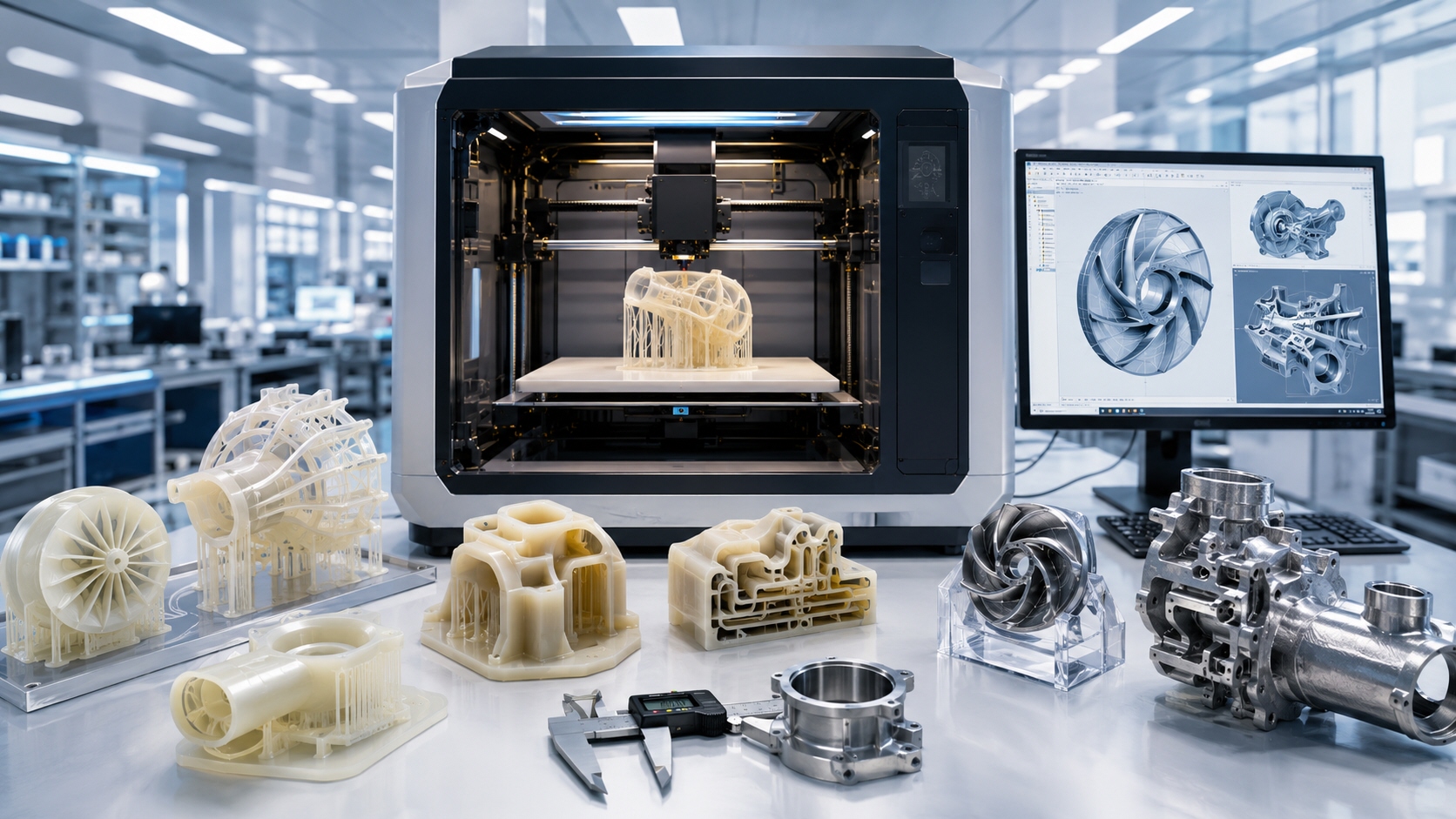

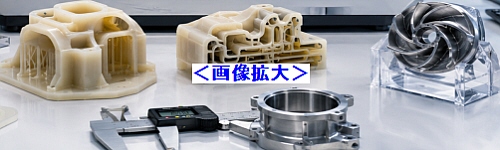

3Dプリンティングを活用することで、従来の金型や木型では製作が難しかった複雑形状の原型や鋳造用パターンを短期間で作成できます。CADデータから直接造形できるため、試作段階での設計変更にも柔軟に対応でき、金型製作にかかる時間や初期コストの削減につながります。特にロストワックス鋳造では、ワックス模型の代わりに鋳造用樹脂モデルを3Dプリンターで製作し、少量品や一品物、複雑な内部形状を持つ部品の製造に活用できます。また、砂型や中子を直接3Dプリントする方法もあり、従来工法では困難だった内部流路や自由曲面の再現も可能です。3DスキャンやCADモデリングと組み合わせることで、現物部品の復元、試作、設計改良から鋳造までを効率化できます。

新しい合金材料の開発:

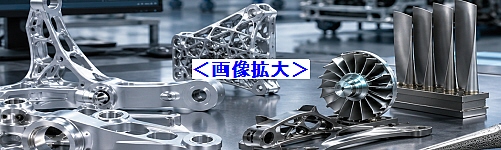

強度、耐熱性、耐食性、耐摩耗性、軽量化など、製品に求められる性能に合わせて複数の金属元素を組み合わせ、最適な材料特性を追求します。鉄、アルミニウム、ニッケル、チタンなどを基材とし、クロム、モリブデン、シリコンなどの添加量を調整することで、用途に適した性能を持つ合金を設計します。精密鋳造では、複雑形状を一体成形できるため、新合金の試作や性能評価にも活用できます。試験鋳造後には、強度試験、硬さ測定、組織観察、耐食・耐熱試験などを行い、結果を材料設計へ反映します。これにより、航空・自動車・産業機械・エネルギー分野などで、より高性能で長寿命な部品の開発につなげることができます。

コンピュータ支援設計（CAD）と解析（CAE）:

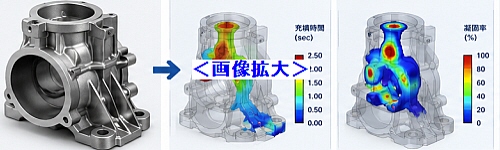

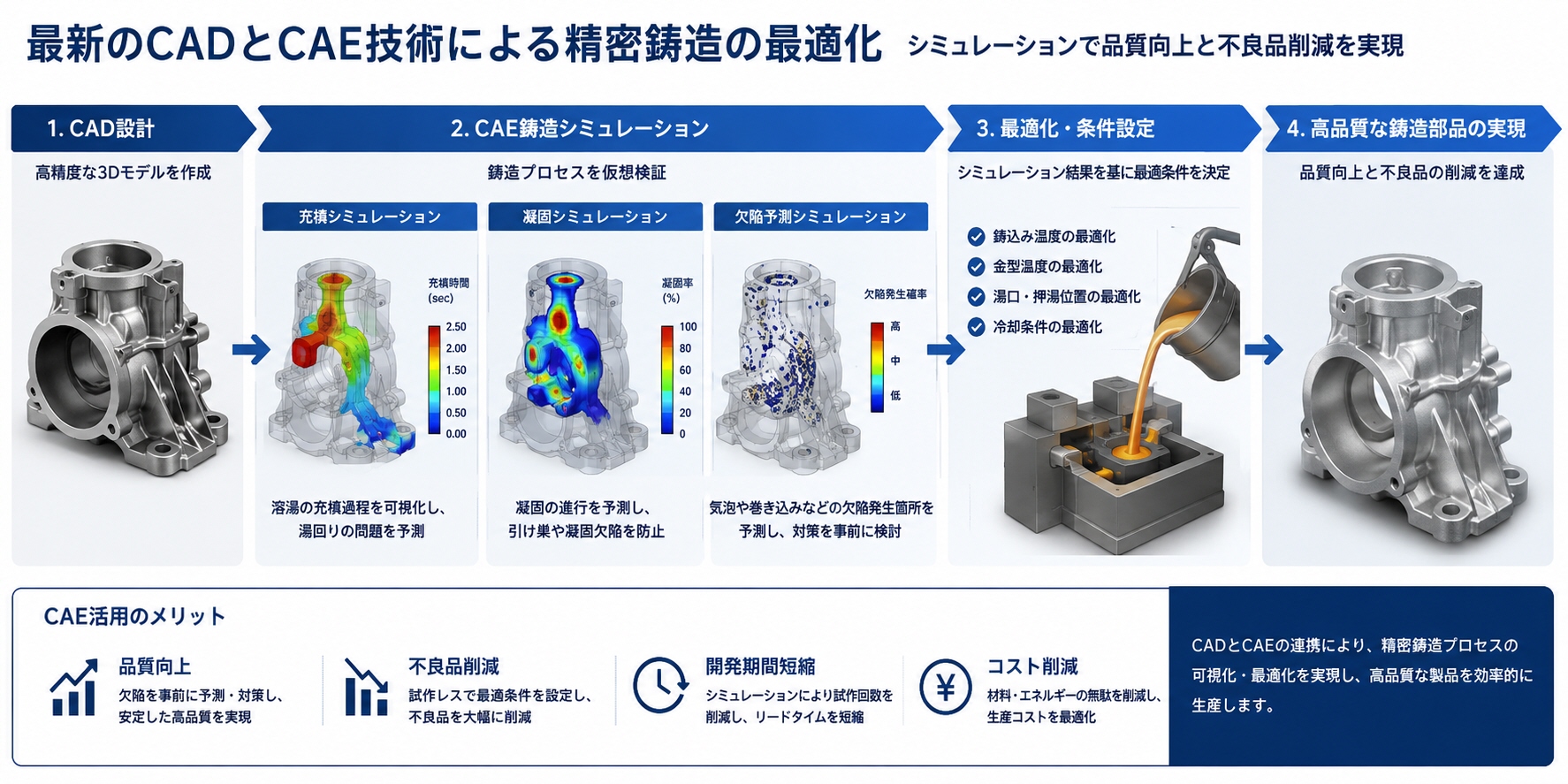

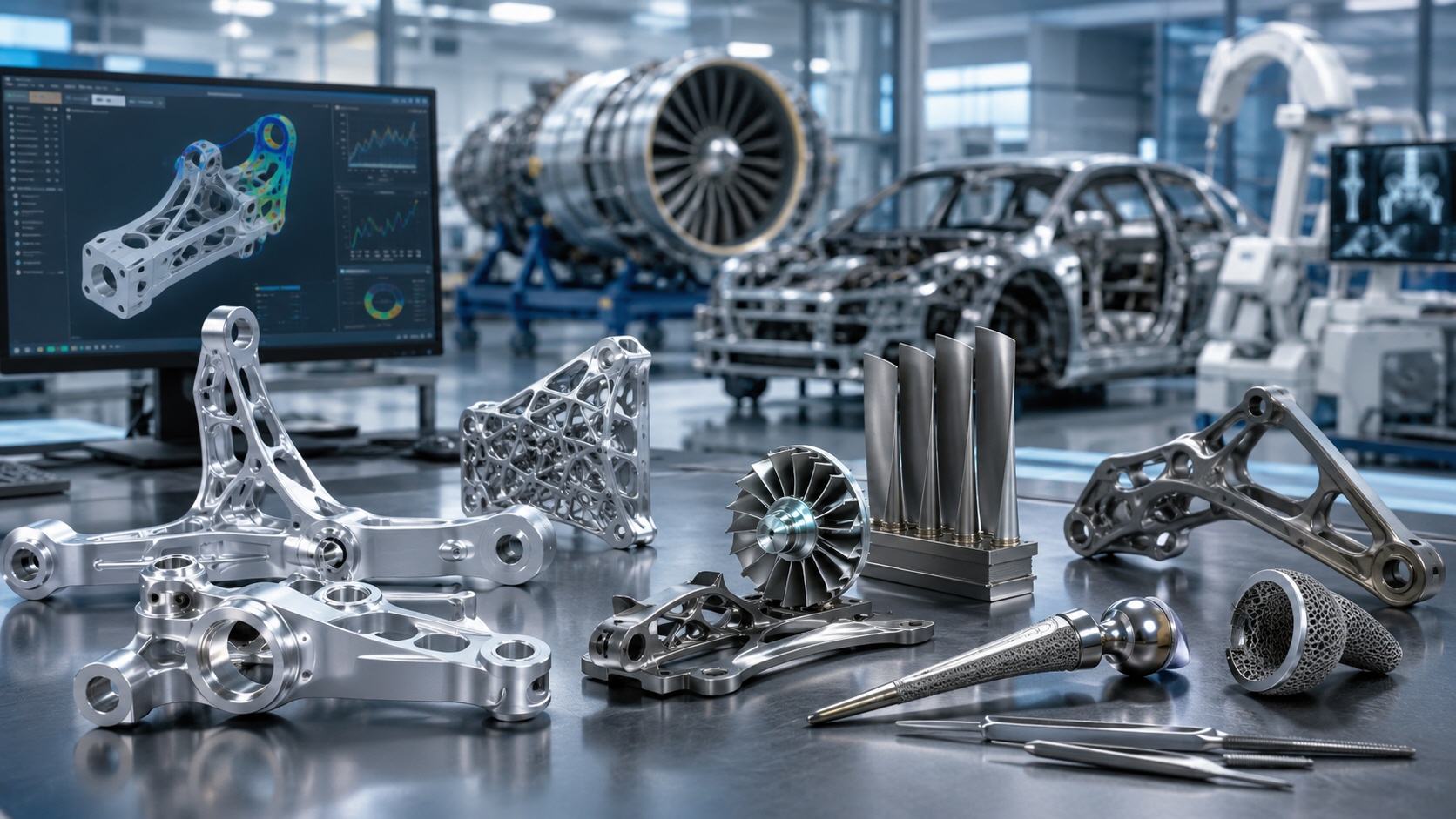

精密鋳物の設計・開発では、CAD（コンピュータ支援設計）とCAE（コンピュータ支援解析）**を活用することで、製品形状の設計から鋳造条件の検討までをデジタル上で効率的に行えます。CADでは、複雑な曲面、薄肉部、リブ、穴、内部流路などを三次元モデルとして作成し、加工や組立を考慮した形状設計を行います。CAEでは、鋳造時の湯流れ、凝固、温度分布、収縮、変形などをシミュレーションし、鋳巣や引けなどの欠陥が発生する可能性を事前に検討できます。解析結果をもとに、肉厚、ゲート、方案、形状などを修正することで、試作回数や開発期間、

環境に優しい製造プロセス:

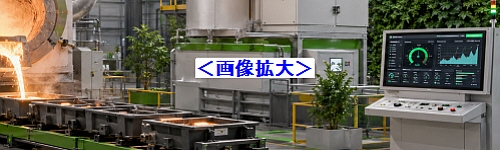

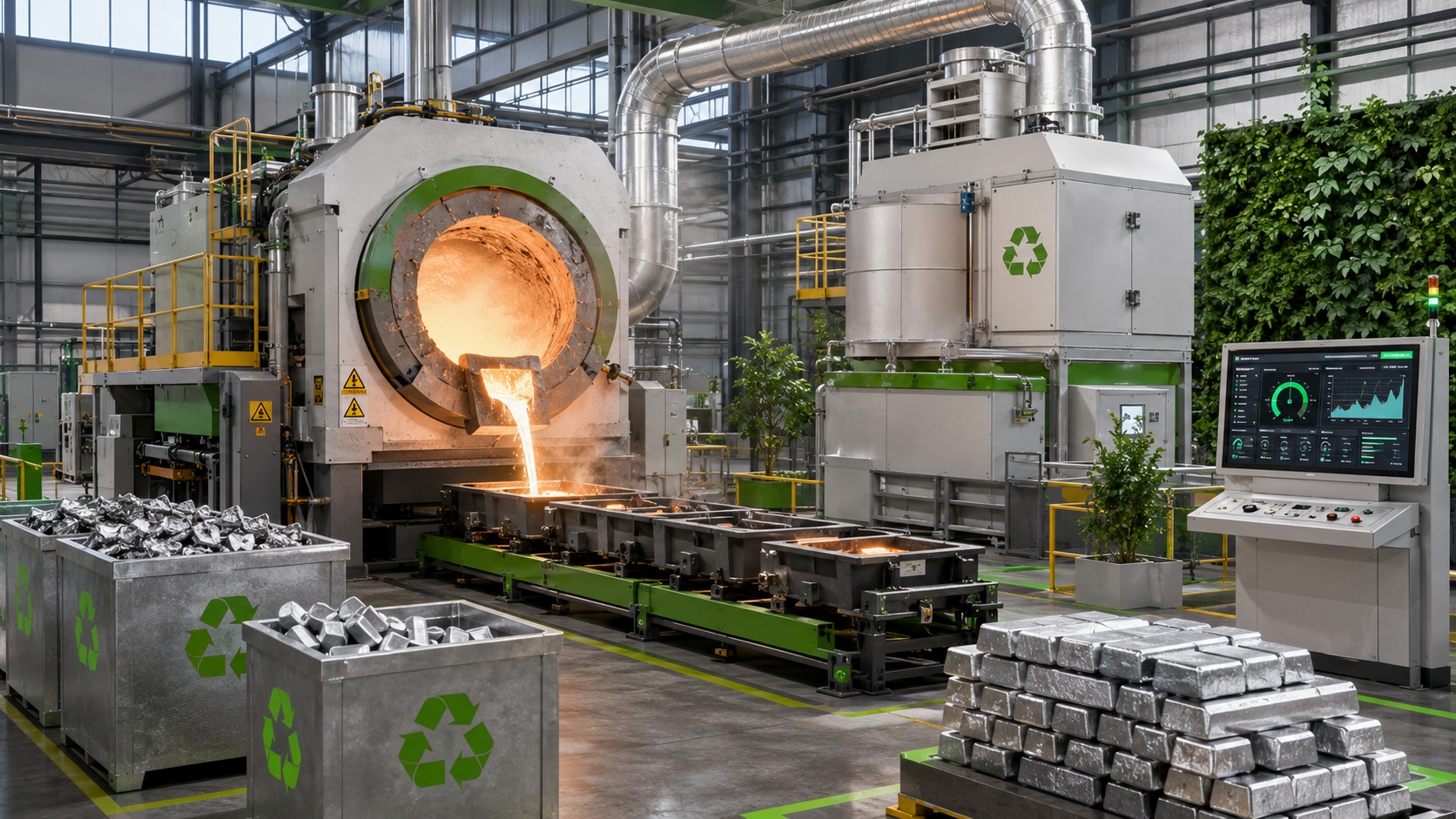

環境負荷を低減するための環境に優しい鋳造プロセスの導入が進められています。溶解工程では、高効率な電気炉や誘導炉、省エネルギー設備を活用し、電力消費量やCO₂排出量の削減を図ります。また、鋳造時に発生する排ガスや粉じんを集塵・処理する設備を導入し、作業環境の改善にもつなげます。さらに、金属スクラップの再溶解、使用済み鋳砂や耐火材の再利用、ワックスや材料の回収など、資源を循環させる取り組みも重要です。CAD・CAEによる鋳造条件の最適化によって不良品や材料ロスを減らし、3Dプリンティングを活用して型製作を効率化することで、材料、エネルギー、廃棄物を削減しながら持続可能な鋳造生産を目指します。

自動化とロボティクスの導入:

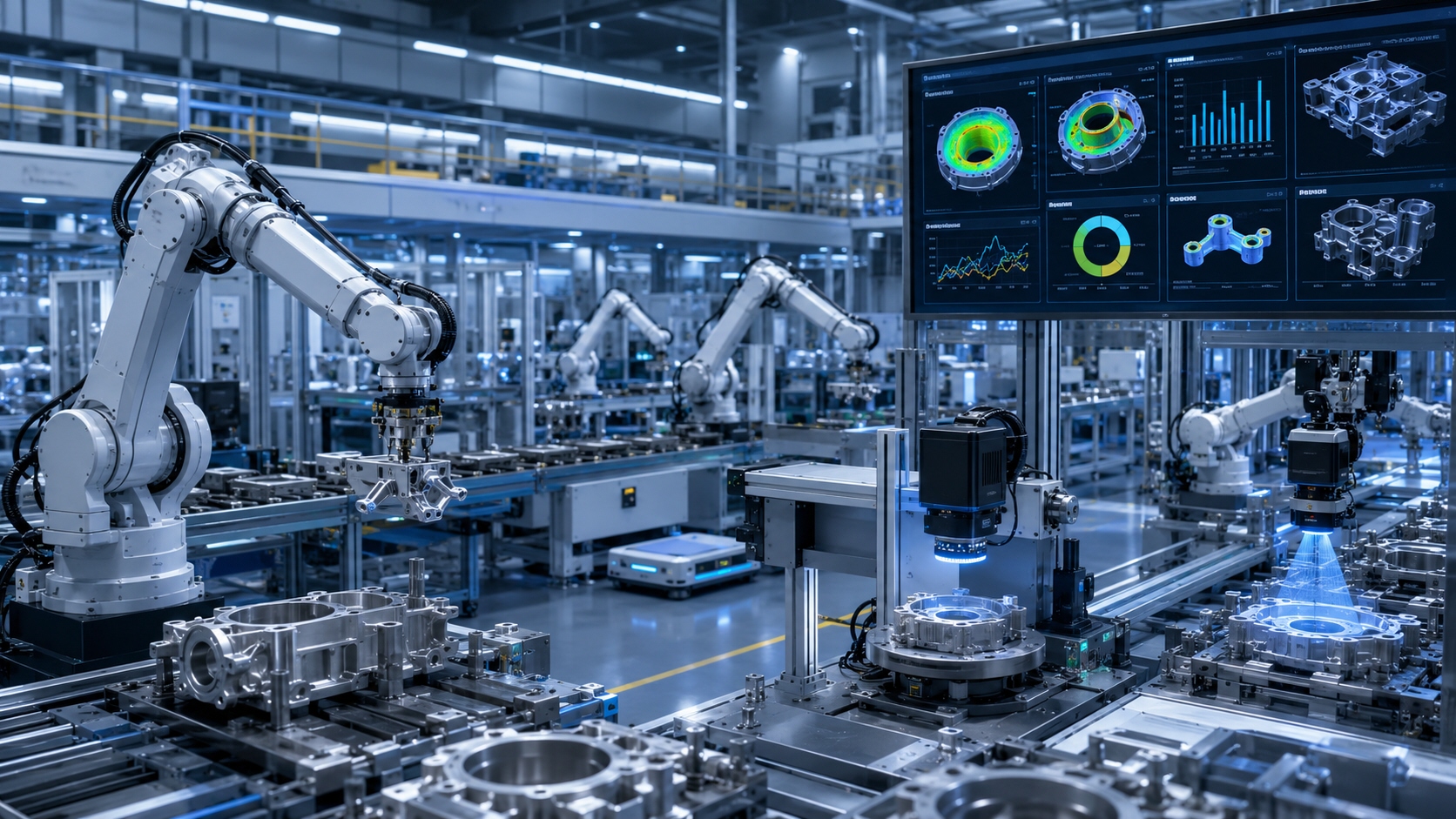

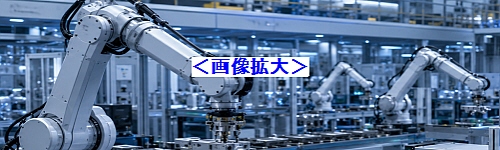

生産性向上と品質安定化を目的として、自動化設備や産業用ロボットの導入が進んでいます。溶解、注湯、型の搬送、製品の取り出し、バリ取り、研磨、検査などの工程を自動化することで、作業時間を短縮し、人手によるばらつきを抑えることができます。また、高温環境や重量物を扱う危険な作業をロボットに任せることで、安全性の向上にもつながります。さらに、画像認識やAIを活用した品質管理では、鋳肌の欠陥、寸法異常、外観不良などを自動判定し、検査精度を高めることが可能です。各設備の稼働データを収集・分析することで、予防保全や生産条件の最適化にも活用でき、省人化、コスト削減、安定した品質確保を実現します。

これらの技術革新により、精密鋳物の分野はますます進化を遂げています。最新の技術を活用することで、より高品質でコスト効率の良い製品を市場に提供することが可能になっています。

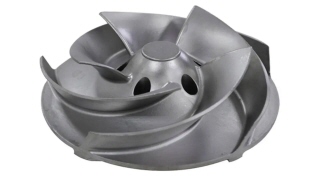

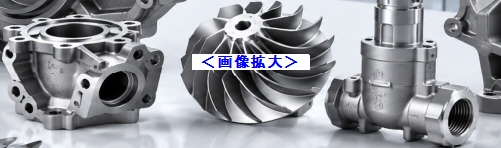

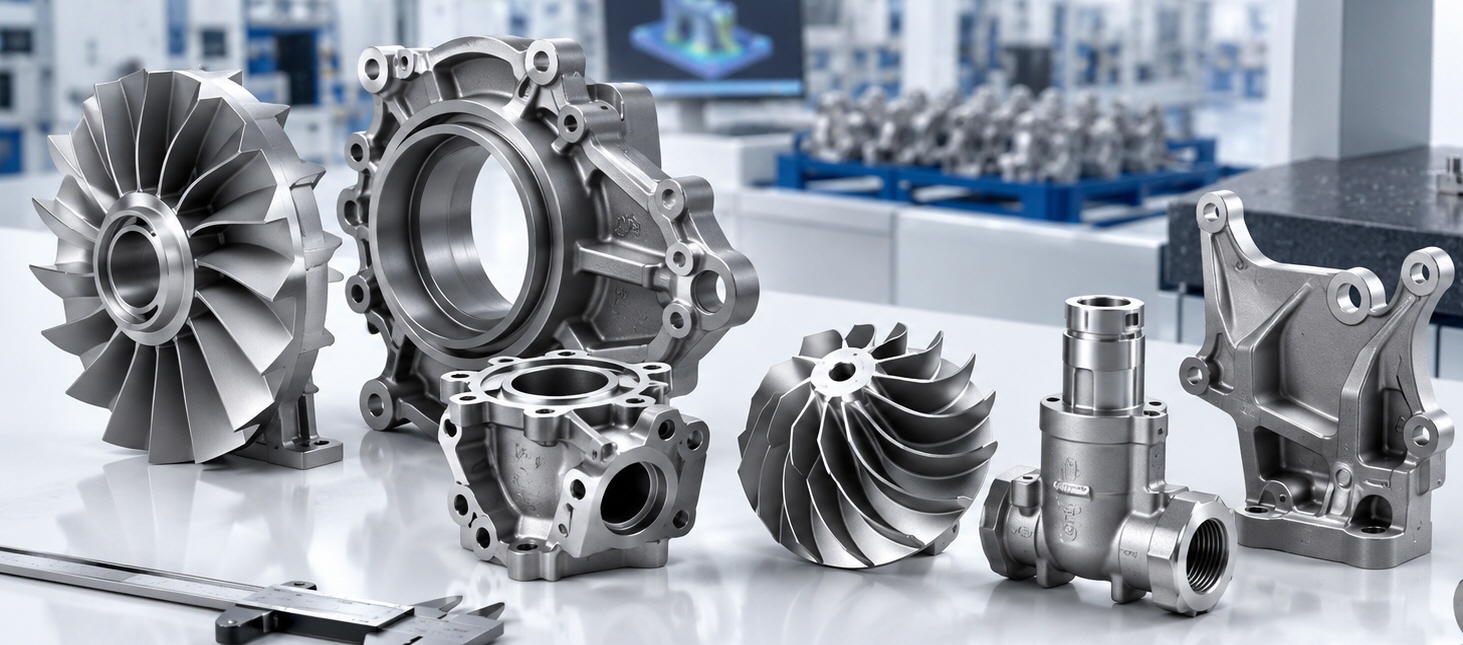

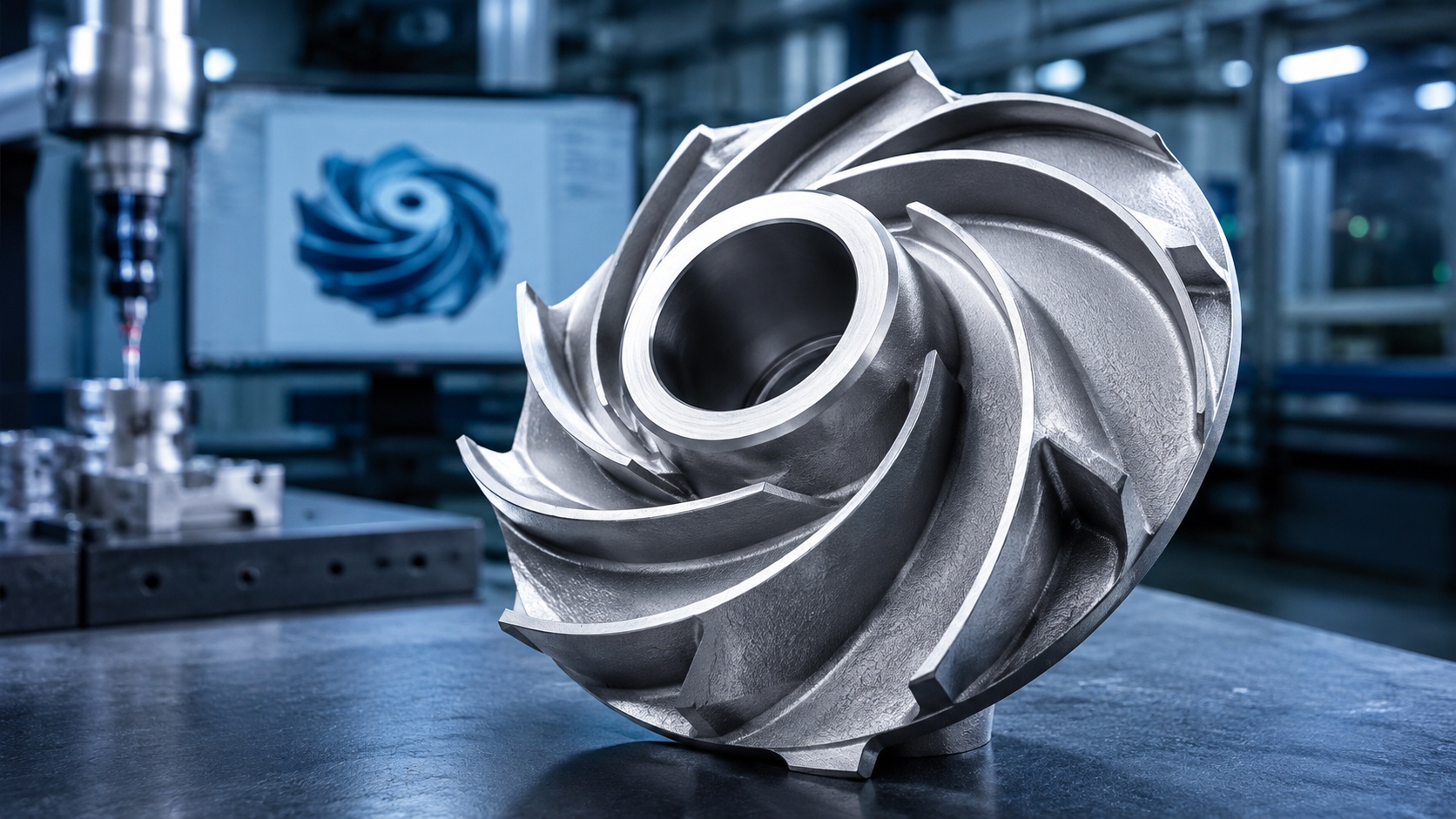

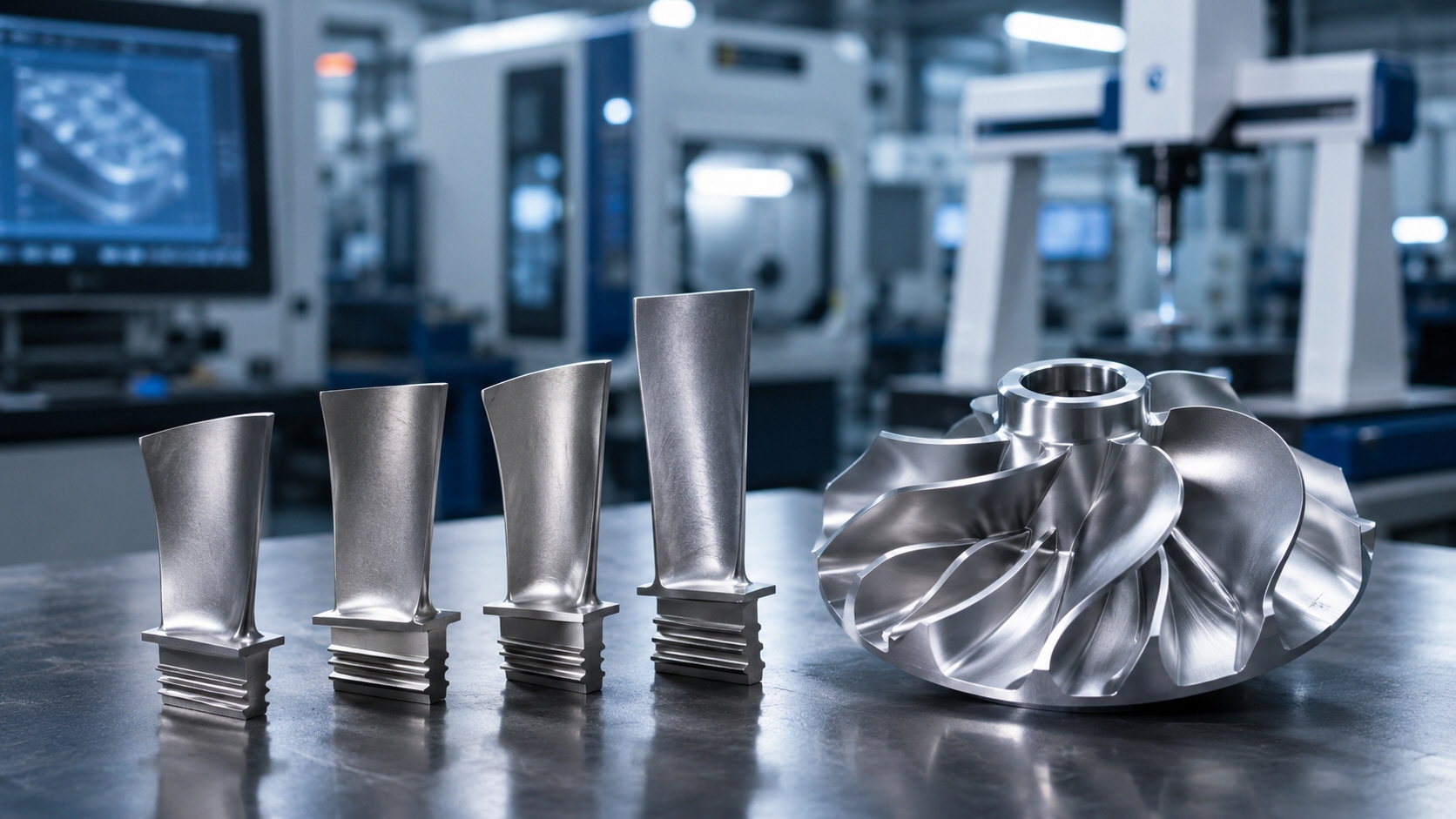

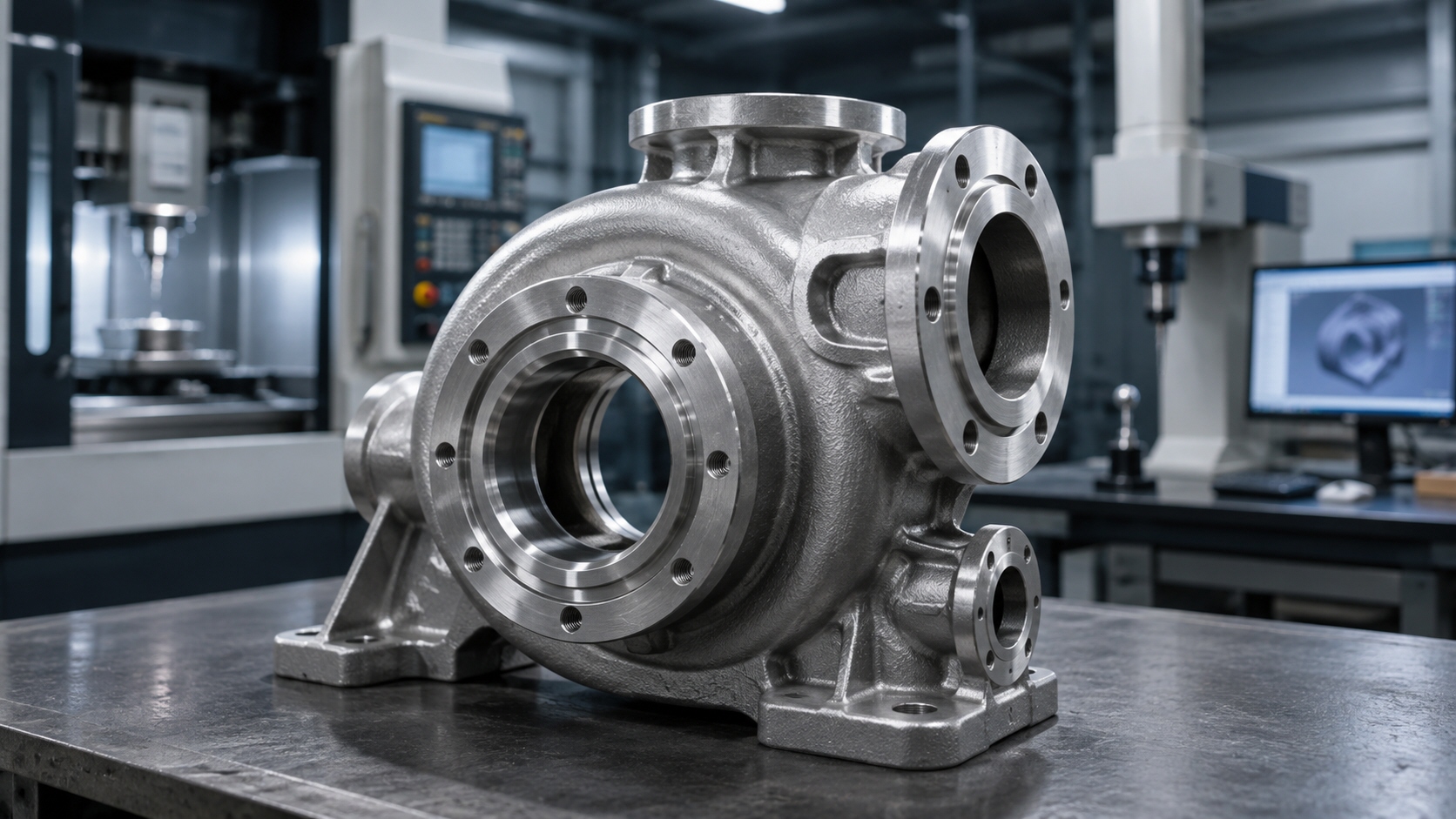

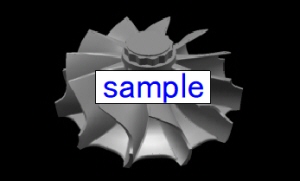

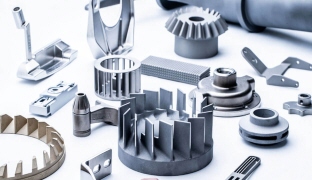

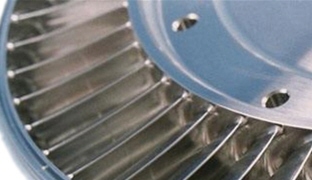

精密鋳物部品.インペラ、バルブボディ	タービンブレード.流体機械の羽根車	ポンプ部品.複雑形状のハウジング
