自動車部品のリバースエンジニアリングプロセス

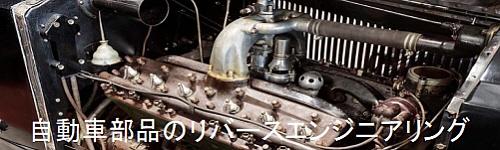

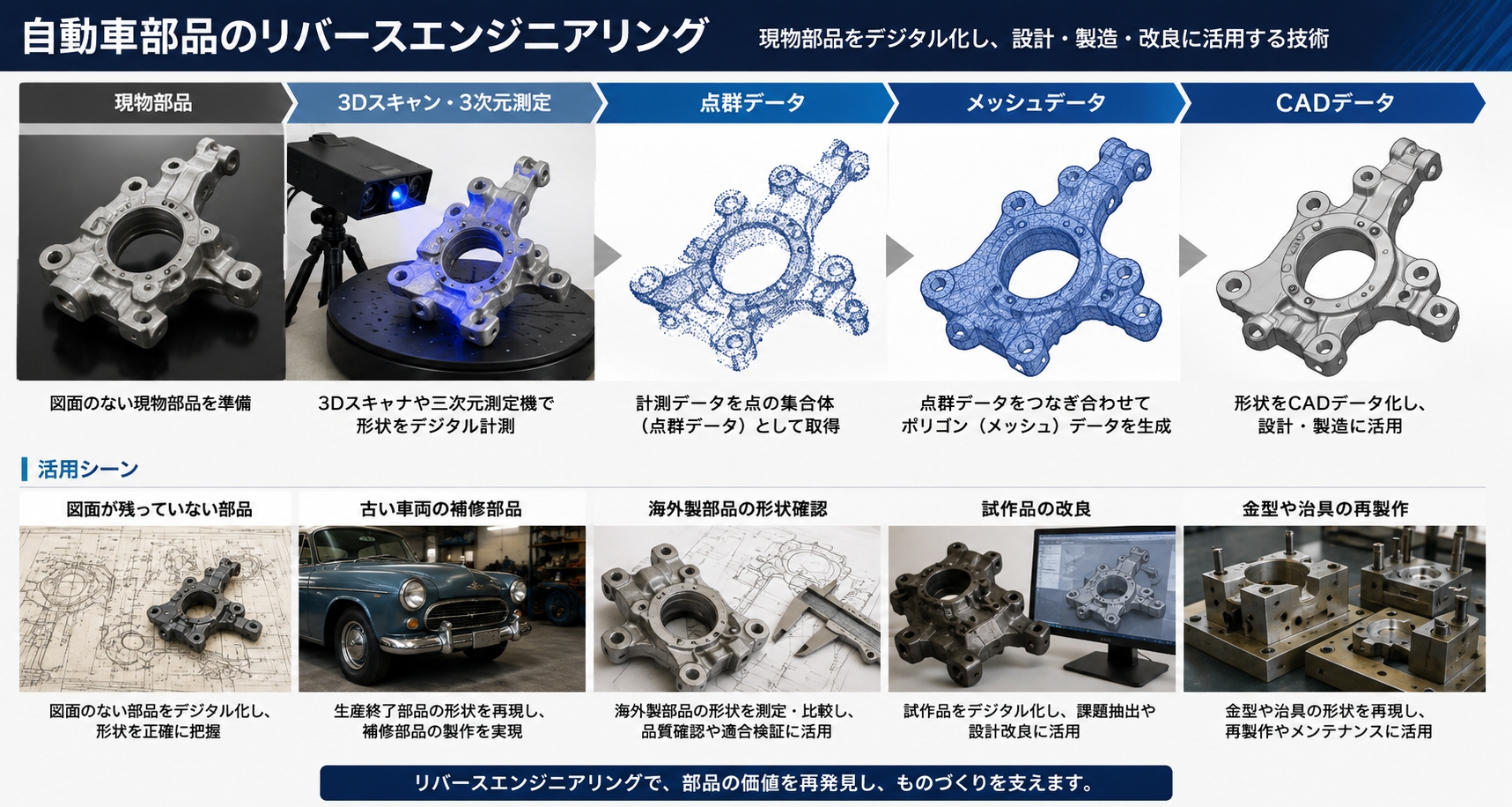

自動車部品のリバースエンジニアリングは、現物部品を3Dスキャンや3次元測定でデジタル化し、点群データ・メッシュデータ・CADデータへ変換する技術です。図面が残っていない部品、古い車両の補修部品、海外製部品の形状確認、試作品の改良、金型や治具の再製作など、幅広い場面で活用されています。

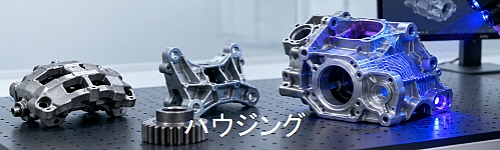

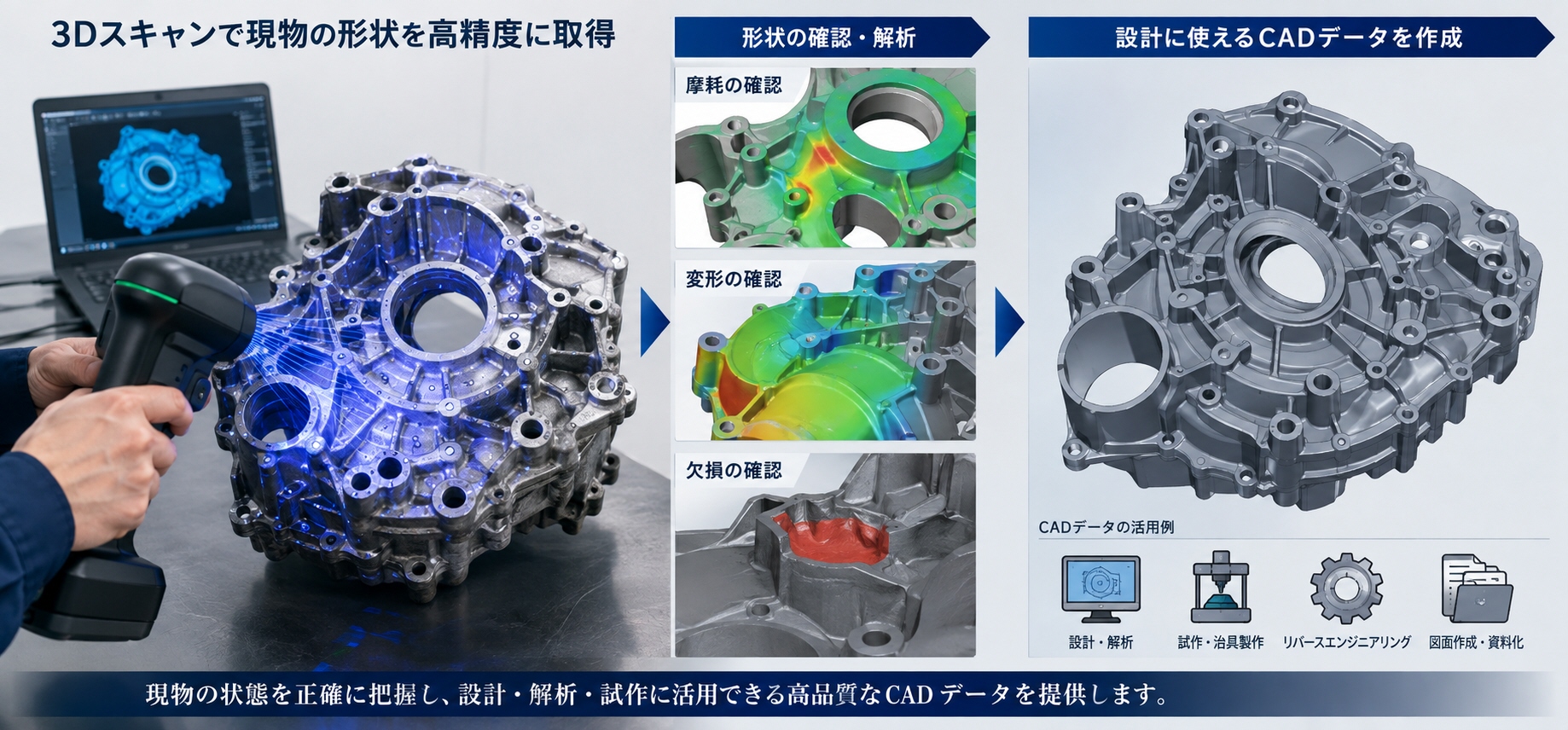

エンジン部品、ブラケット、ハウジング、カバー、ダクト、内装部品、鋳造部品、樹脂成形品など、自動車部品は複雑な曲面や細かな取付形状を持つものが多く、手作業で正確に図面化することは簡単ではありません。3Dスキャンを利用することで、現物の形状を高精度に取得し、摩耗・変形・欠損部分を確認しながら、設計に使えるCADデータを作成できます。

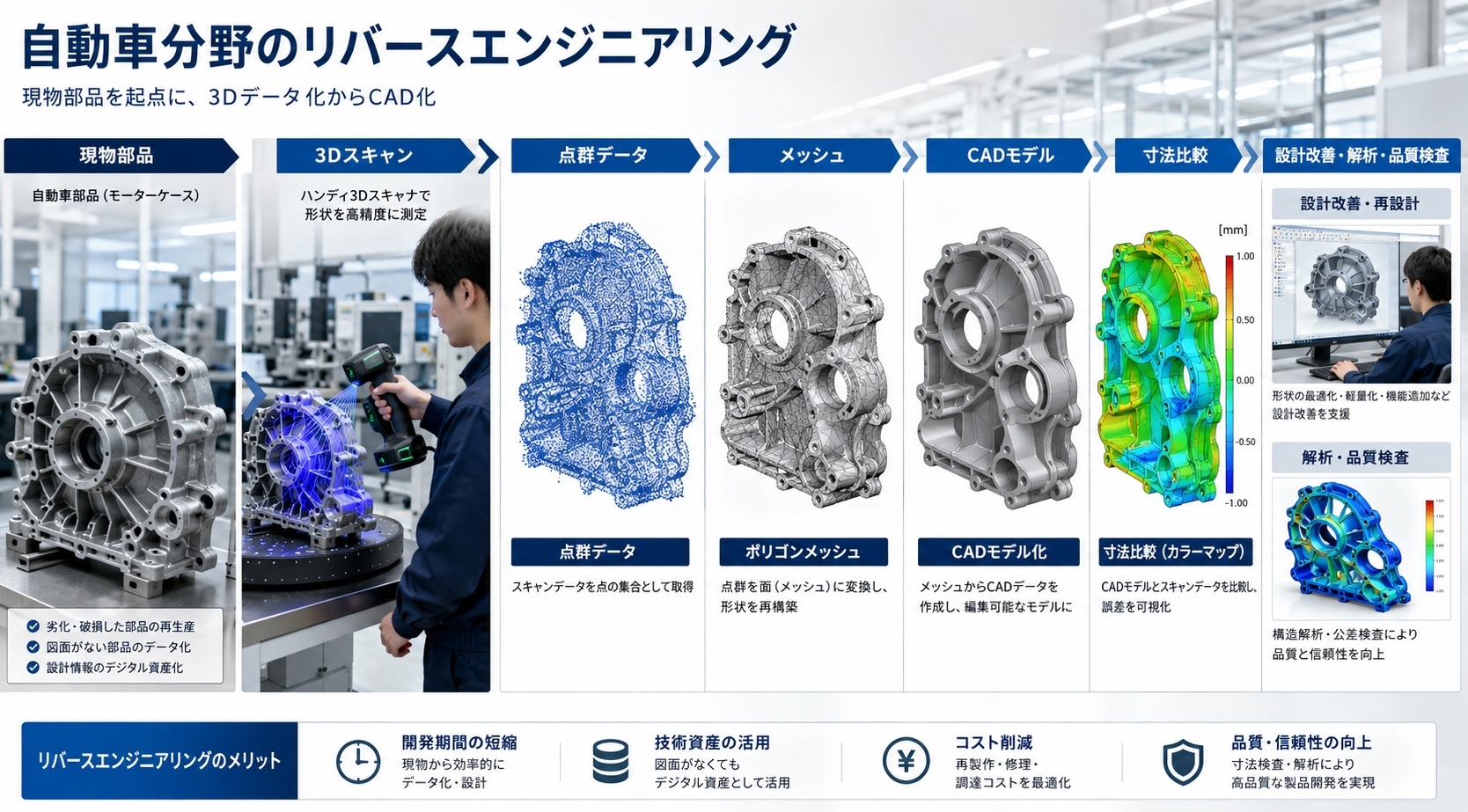

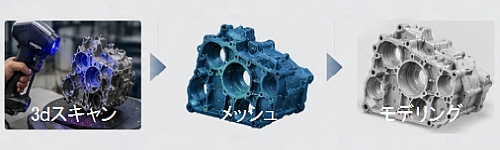

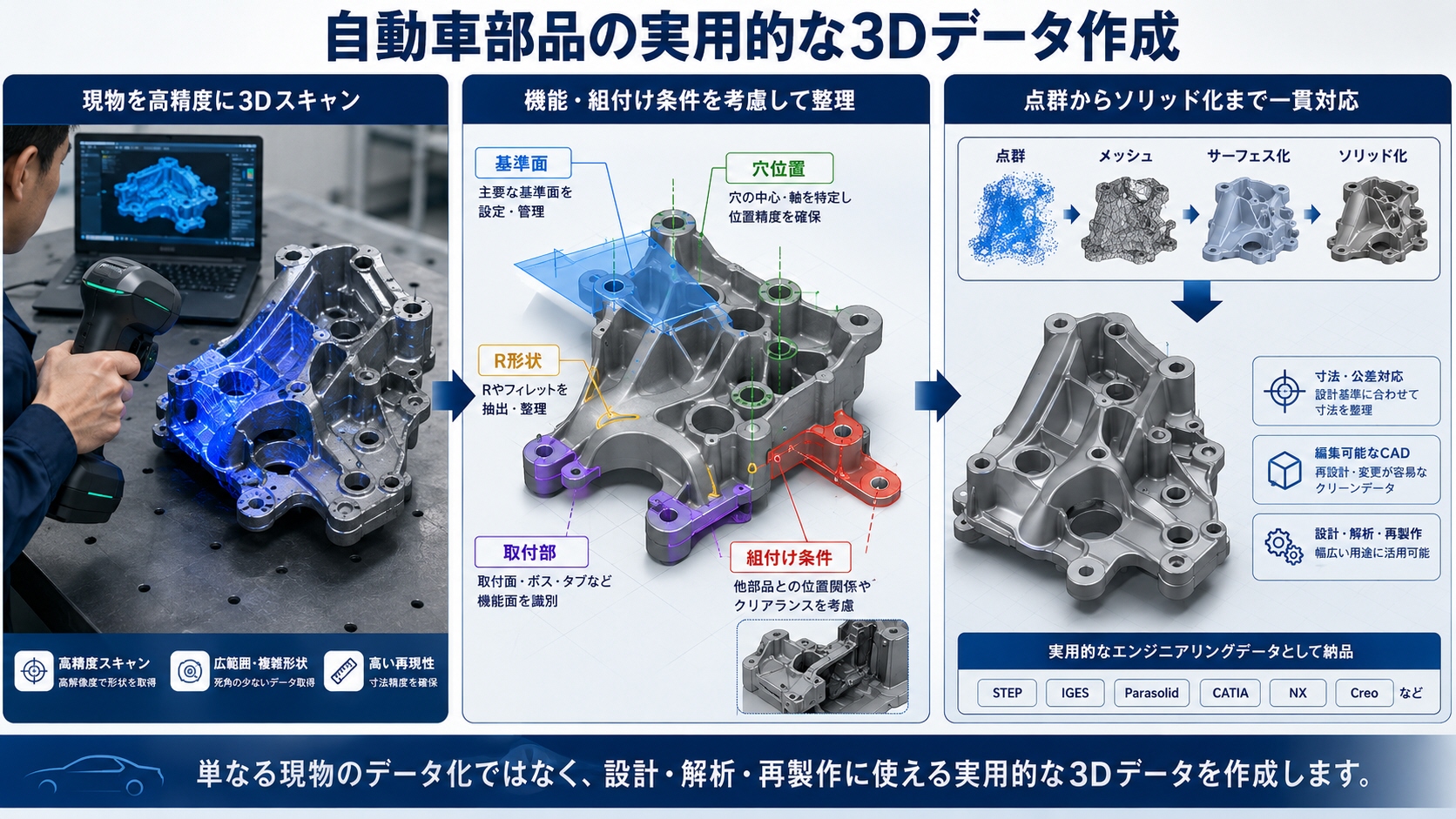

当社では、単に現物をそのままデータ化するだけでなく、部品の機能や組付け条件を考慮し、基準面・穴位置・R形状・取付部などを整理した実用的な3Dデータ作成に対応します。必要に応じて、点群からメッシュ作成、サーフェス化、ソリッド化、まで一貫して行います。
自動車部品のリバースエンジニアリングは、部品の復元、品質確認、設計変更、補修部品の製作、開発期間の短縮に役立ちます。図面がない部品や、現物から正確な形状データを取得したい場合は、3D測定技術を活用することで、効率的で精度の高いものづくりが可能になります。
まとめ

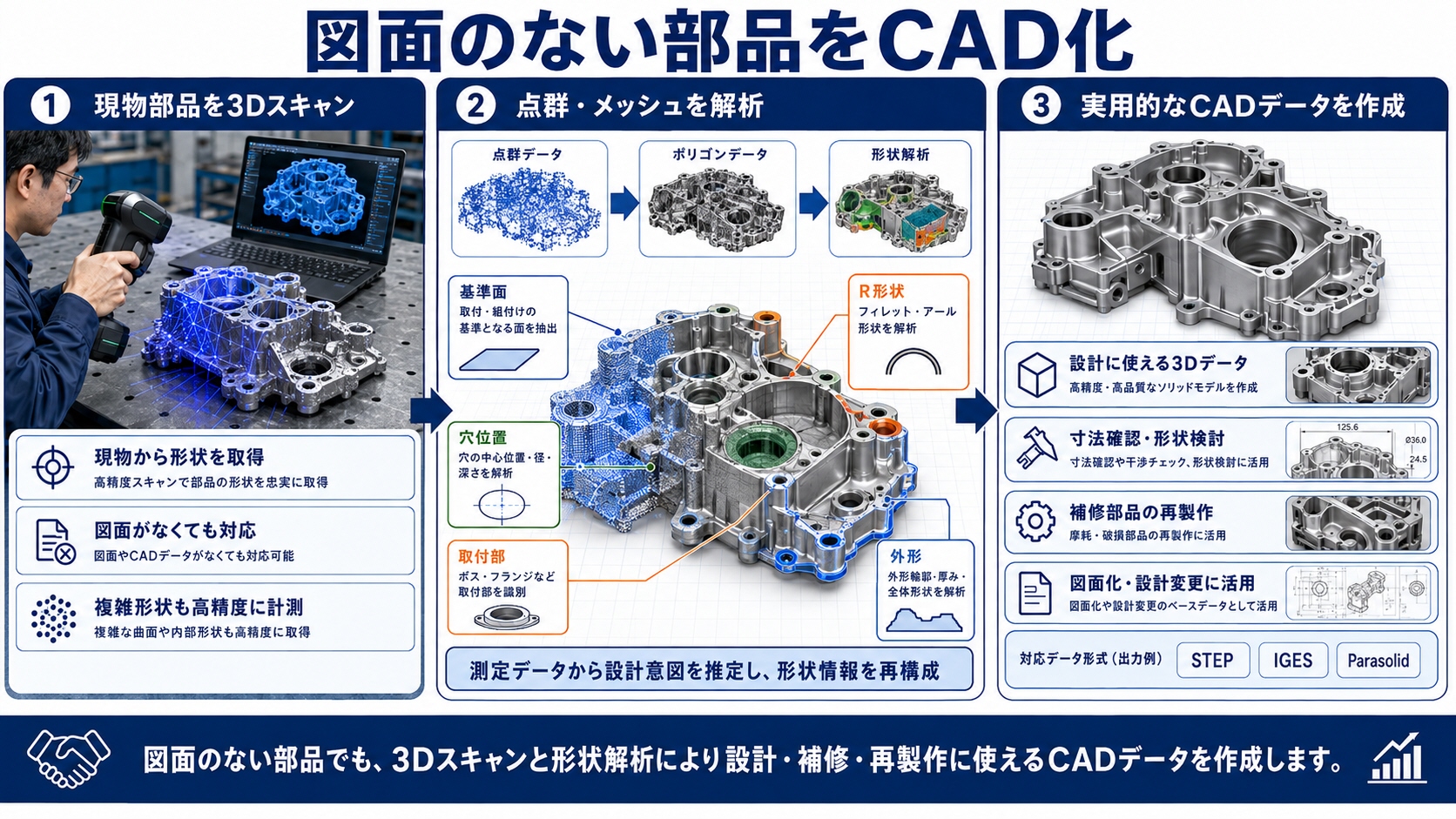

1. 図面のない部品をCAD化
図面やCADデータが残っていない金型・治具でも、現物を3Dスキャンして形状をデジタル化することで、再製作や修正に必要な3次元CADデータを作成できます。
取得した点群データやポリゴンデータをもとに、基準面、穴位置、取付部、曲面、R形状などを解析し、加工に使用できるソリッドデータやサーフェスデータへ再構築します。摩耗や変形がある場合は、現状形状をそのまま再現するだけでなく、左右対称形状や設計上の基準、公差、周辺部品との組付け条件を考慮して、本来の形状を推定・補正することも可能です。
金型では、成形面、パーティング面、入子、スライド、冷却部周辺などの修正に活用できます。治具では、位置決め面、クランプ部、取付穴、製品受け形状などを再現し、既存設備との互換性を確認しながら再製作を進めます。

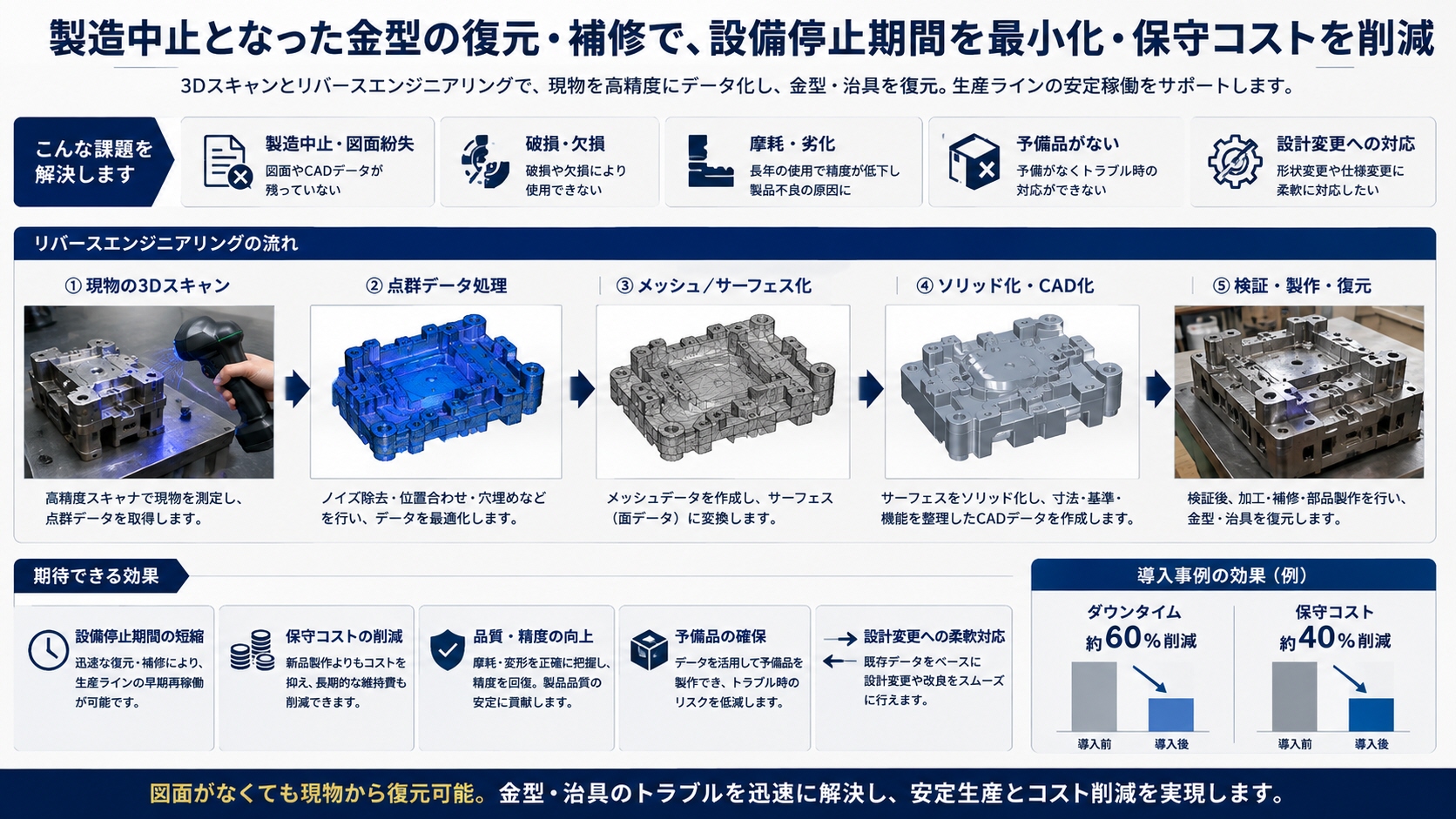

リバースエンジニアリングを活用することで、製造中止となった金型・治具の復元、破損部の補修、摩耗部の修正、予備品の製作、設計変更への対応が可能になり、設備停止期間の短縮や保守コストの削減につながります。
2. 自動車部品の形状・構造解析

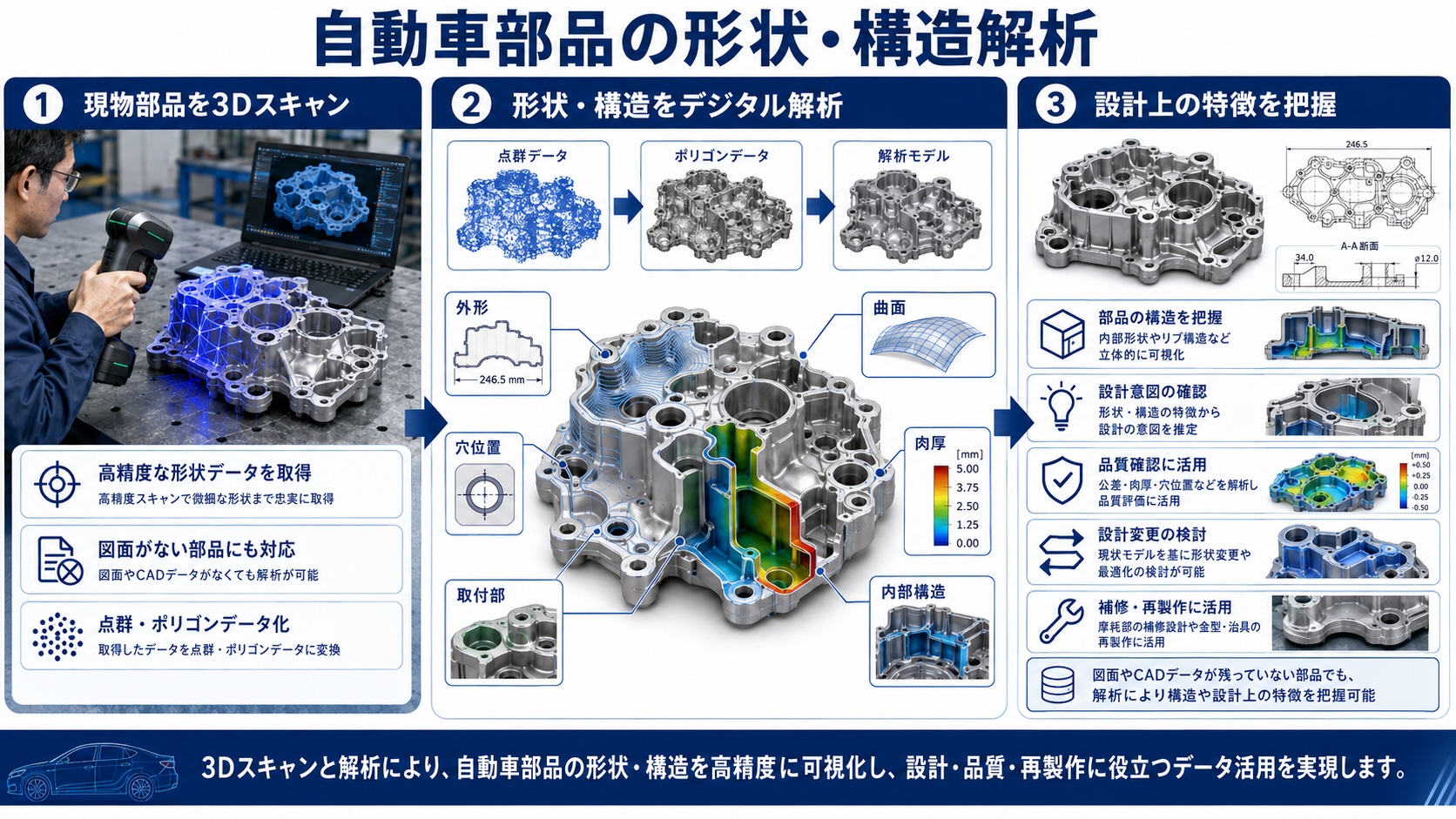

自動車部品の形状・構造解析では、現物部品を3Dスキャンして高精度な形状データを取得し、外形、曲面、穴位置、肉厚、取付部、内部構造などをデジタル上で詳しく確認します。図面やCADデータが残っていない部品でも、取得した点群データやポリゴンデータを解析することで、部品の構造や設計上の特徴を把握できます。
エンジン部品、吸排気部品、足回り部品、ブラケット、ハウジング、鋳造部品など、複雑な形状を持つ部品の解析にも活用できます。平面、円筒、軸、穴、R形状、自由曲面などを抽出し、部品同士の位置関係や組付け条件、左右対称性、同軸度などを確認します。

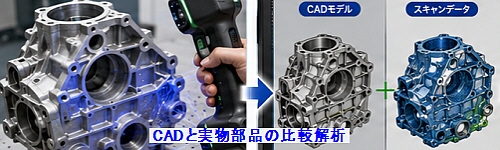

設計CADデータがある場合は、スキャンした現物データと重ね合わせ、寸法のずれ、反り、収縮、摩耗、加工誤差などをカラーマップで可視化できます。これにより、不具合原因の特定、品質改善、金型修正、製造条件の見直しに役立てることが可能です。

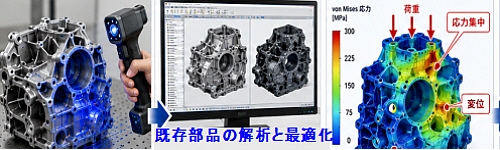

解析結果をもとに加工可能な3次元CADデータへ再構築すれば、廃番部品の再製作、補修部品の設計、軽量化、強度向上、干渉確認、有限要素解析や流体解析にも展開できます。リバースエンジニアリングは、自動車部品の現状把握から設計改善、品質管理、再製作までを支える有効な技術です。

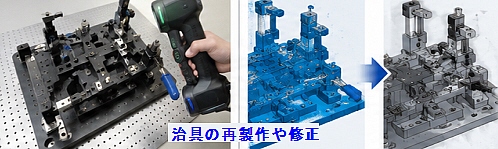

3. 金型・治具の再製作や修正
再製作や修正に必要な設計データを作成できます。長年使用して摩耗や変形が発生した金型、製造元が廃業して入手できなくなった治具、手作業で調整された専用部品の復元にも有効です。
取得した点群データやポリゴンデータから、基準面、穴位置、取付面、成形面、曲面、R形状などを解析し、加工に使用できるソリッドデータやサーフェスデータへ再構築します。単に現物形状をコピーするのではなく、摩耗部分や欠損部分を補正し、対称形状、周辺部品との組付け、公差、加工方法を考慮しながら本来の形状を推定することも重要です。
金型では、成形面、パーティング面、入子、スライド、コア、抜き勾配などの修正に活用できます。治具では、製品受け面、位置決めピン、クランプ部、取付穴などを再現し、既存設備や製品との互換性を確認しながら再製作を進めます。

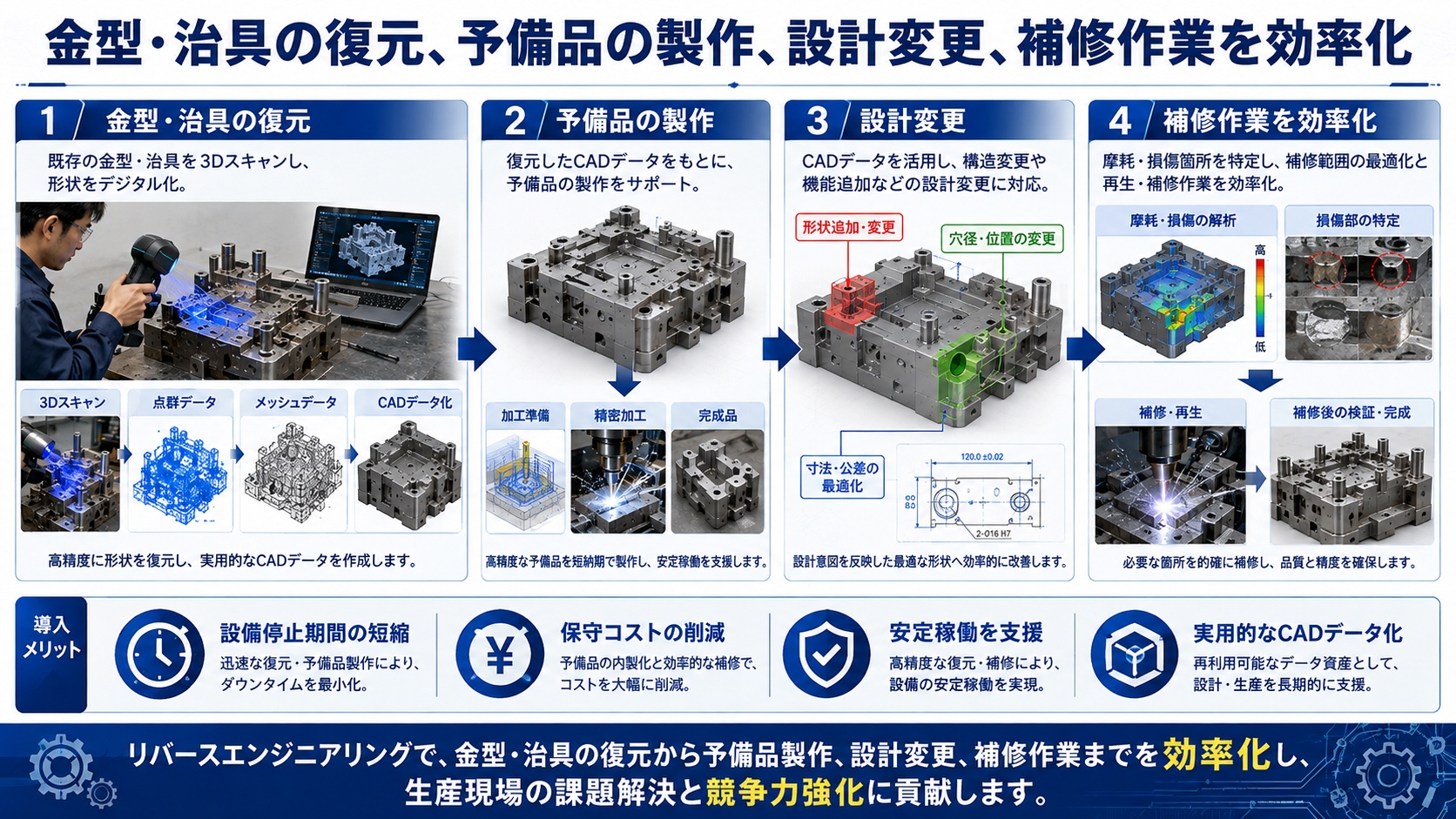

修正前後の形状や設計データとの偏差を比較することで、修正量や摩耗状態をカラーマップで可視化することも可能です。リバースエンジニアリングを活用すれば、金型・治具の復元、予備品の製作、設計変更、補修作業を効率化し、設備停止期間の短縮や保守コストの削減につなげることができます。
4. 品質検査・寸法比較

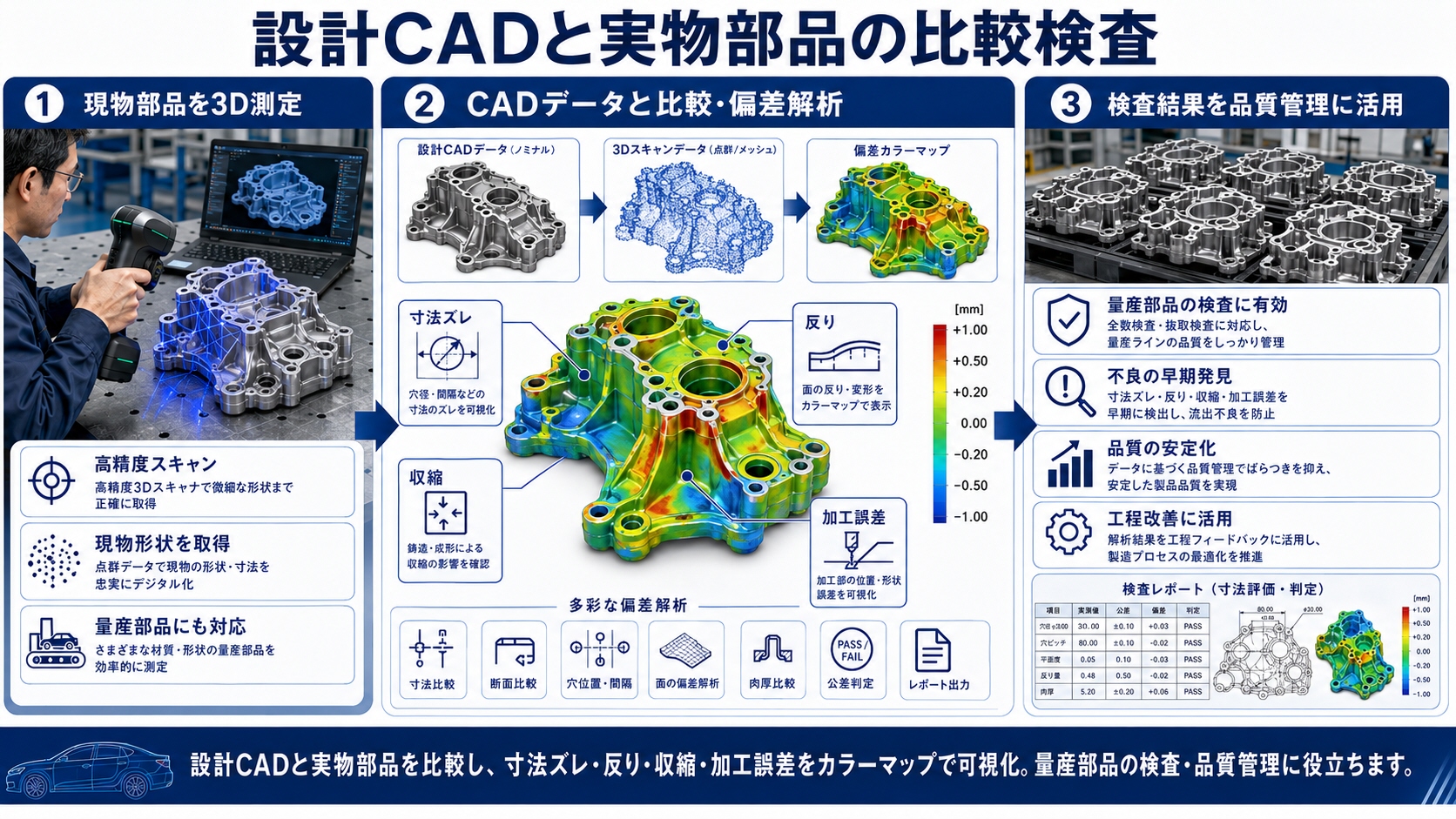

設計CADと実物部品を比較し、寸法ズレ、反り、収縮、加工誤差をカラーマップで可視化します。量産部品の検査にも有効です。
5. 性能改善・軽量化
品質検査・寸法比較では、製品や部品を3Dスキャンして取得した実測データと、設計CADデータを重ね合わせ、形状や寸法の違いを確認します。ノギスや三次元測定機では測りにくい複雑な曲面や自由形状も、面全体の状態を非接触で評価できる点が特長です。
比較結果はカラーマップで表示でき、設計値に対して膨らんでいる部分、へこんでいる部分、反り、収縮、ねじれ、摩耗、加工誤差などを視覚的に把握できます。穴位置、取付面、段差、R形状、曲面、部品全体の輪郭などを確認することで、不具合箇所や寸法ばらつきの原因を特定しやすくなります。
また、製造前後、修正前後、使用前後のデータを比較することで、金型修正の効果、治具の変形、部品の摩耗状態、成形条件による変化なども確認できます。必要に応じて断面寸法、面間距離、直径、角度、平面度、同軸度などを測定し、検査結果を数値やレポートとしてまとめることも可能です。
3Dスキャンを活用した品質検査・寸法比較は、試作品の評価、量産品の品質確認、金型や治具の修正判断、不良原因の分析、受入検査などに有効です。形状全体をデジタルデータとして記録できるため、品質の見える化と継続的な製造改善につながります。。

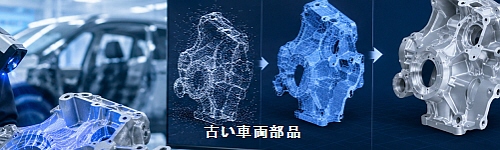

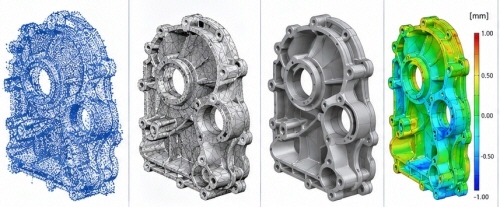

自動車分野のリバースエンジニアリングは、単なるコピーではなく、現物を起点に部品の構造・寸法・性能を理解し、設計や製造へ再活用する技術です。特に旧車部品、試作品、金型、EV部品、樹脂成形品、鋳造部品などで活用されます。
 |
