製品解析用3ｄスキャニングについて

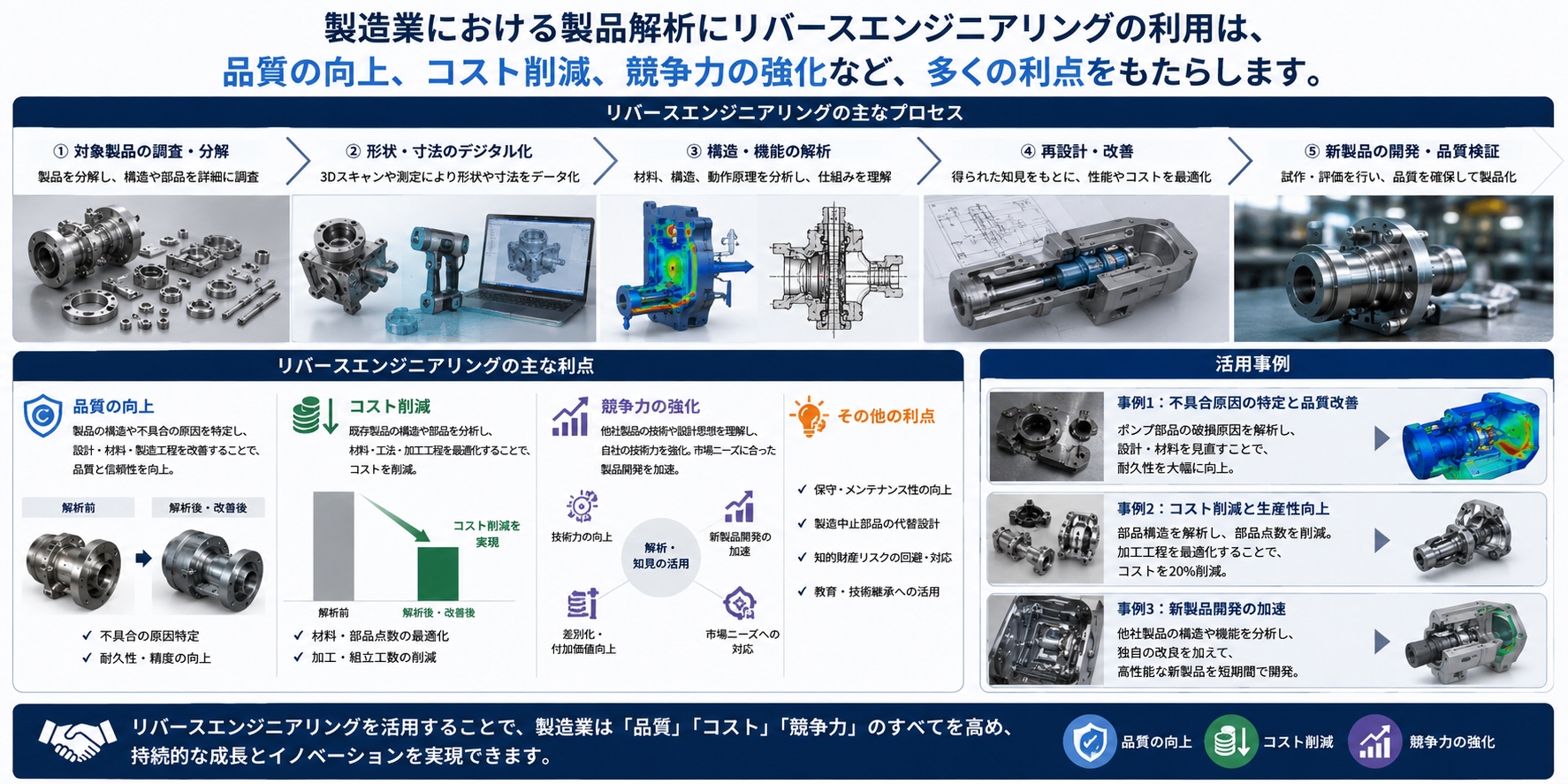

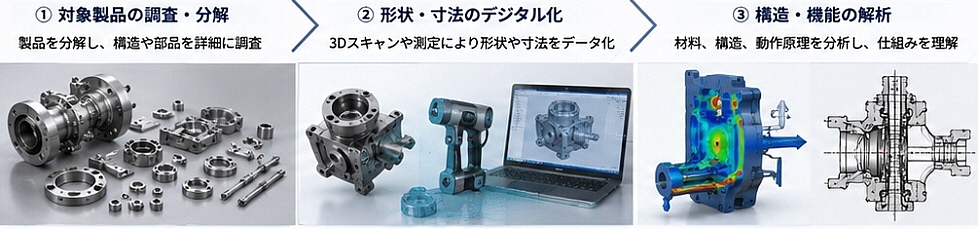

製造業における製品解析にリバーエンジニアリング利用は、品質の向上、コスト削減、競争力の強化など、多くの利点があります。
1.品質保証と改善： 製品解析を通じて、製品の不具合や欠陥を早期に発見し、対策を講じることができます。これはリコールや顧客の不満を減少させ、ブランドの信頼性を維持するのに役立ちます。
2.コスト削減： 解析を用いて製造プロセスを最適化することで、材料の無駄遣いを減らし、効率的な生産方法を確立できます。これにより、製造コストの削済が可能となります。
3.競争力の向上： 市場や顧客のニーズに基づいて製品を分析し、改良することで、製品の差別化と競争力の向上が図れます。新しい技術や材料を取り入れることも、このプロセスの一環です。
4.規制遵守： 多くの産業では、製品が特定の安全基準や環境基準を満たすことが法律で義務付けられています。製品解析は、これらの規制要件を遵守するために不可欠です。
5.市場への適応： 消費者の嗜好や市場のトレンドは常に変化しています。製品解析を行うことで、これらの変化に迅速に対応し、市場での成功を確実にすることができます。
これらの理由から、製造業者は製品解析を積極的に行い、継続的な改善を図るべきです。これにより、製品の品質、コスト効率、市場適応力が向上し、企業全体の競争力が強化されます。
 |
製品解析は、安全性対応や高品質化を目的として利用されています。自動車、機械、電機、精密機器、重工業、さまざまな製造業分野において行われます。
解析のソフトウエアを使用するには製品の現物の形状モデルが必要りなります。スキャンからリバースモデル作成、リバースエンジニアリングのＣＡＤデータは、製品の調査、検査、視察、査察、製品の不具合の調査潜在的な問題発見等に利用できます。
オート面は、スキャンデータで採取したポイント（座標点群）をで結び、ソフトウェアの計算にて忠実にCAD面を作成します。対象物の変形もそのまま再現します。形状の検査、解析等に利用されます。オート面は、滑らかな曲線の自由曲線（スプライン、ベジェ）で構成しています、円弧、真円、稜線などがないため、型製作用としては不向きです。細かい面の集合体等でデータ容量が大い問題があります。

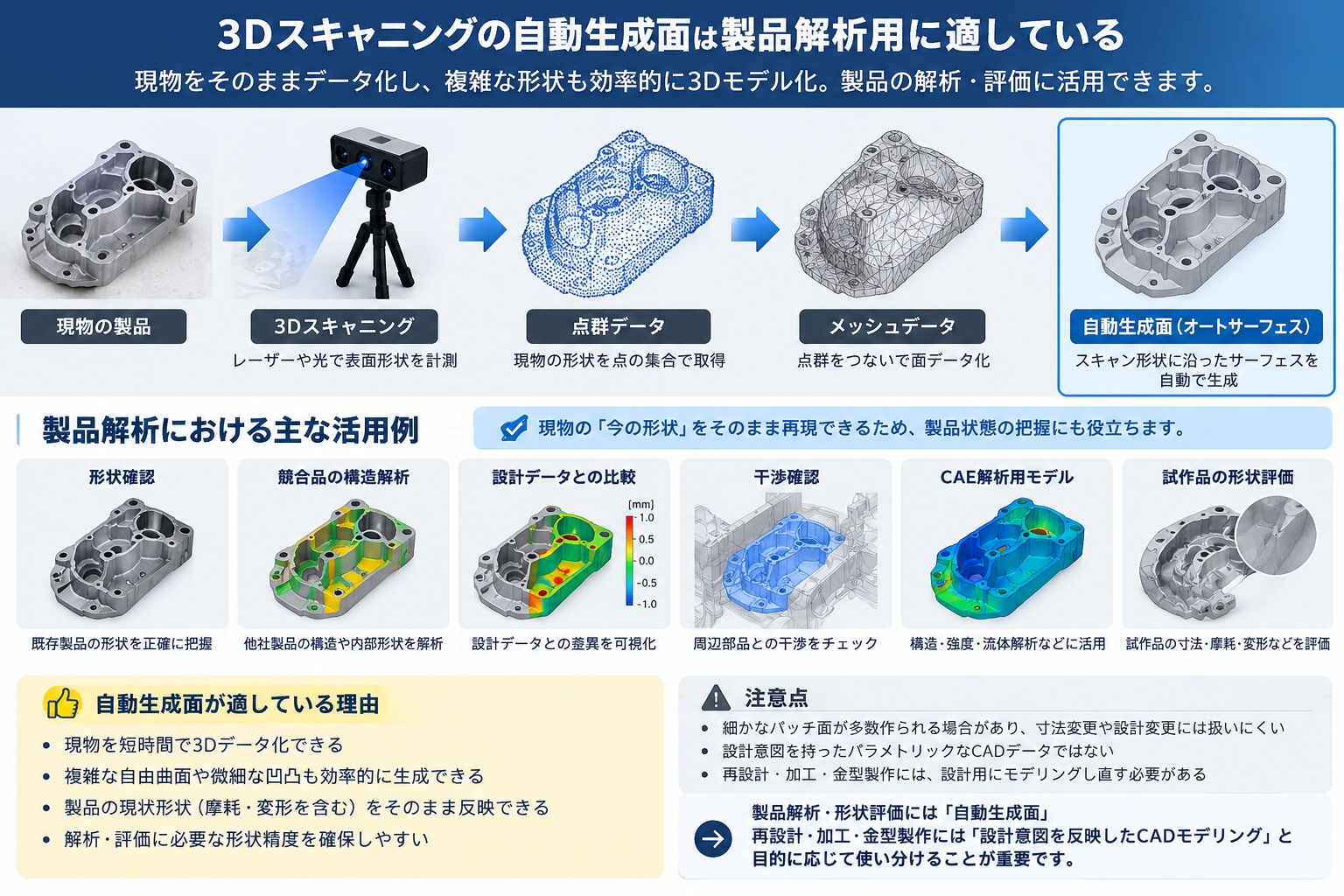

3Dスキャニングで取得した点群やメッシュデータから作成する自動生成面（オートサーフェス）は、現物形状を短時間で3D CADデータ化できるため、製品解析用途に適しています。複雑な自由曲面や微細な凹凸など、手作業でのCADモデリングに時間がかかる形状でも、スキャン形状に沿ったサーフェスを効率よく生成できます。
特に、既存製品の形状確認、競合品の構造解析、設計データとの比較、干渉確認、CAE解析用モデルの作成、試作品の形状評価などに有効です。また、現物の摩耗や変形を含めた「現在の形状」をそのままデータ化できるため、製品状態の把握にも役立ちます。
一方、自動生成面は細かなパッチ面が多数作られる場合があり、寸法変更や設計変更を前提としたCADデータには扱いにくいことがあります。そのため、製品解析・形状評価には自動生成面、再設計・加工・金型製作には設計意図を反映したCADモデリングというように、目的に応じて使い分けることが重要です。
| ＜A＞3Dスキャンデータ ＜B＞ナーバス 面作成 ＜C＞細かい面で構成 ＜D＞形状に沿った3D面完成 基本的にはサーフェス面、面密封してソリッド作成。 出力データ形式 IGES X_B STEP  |

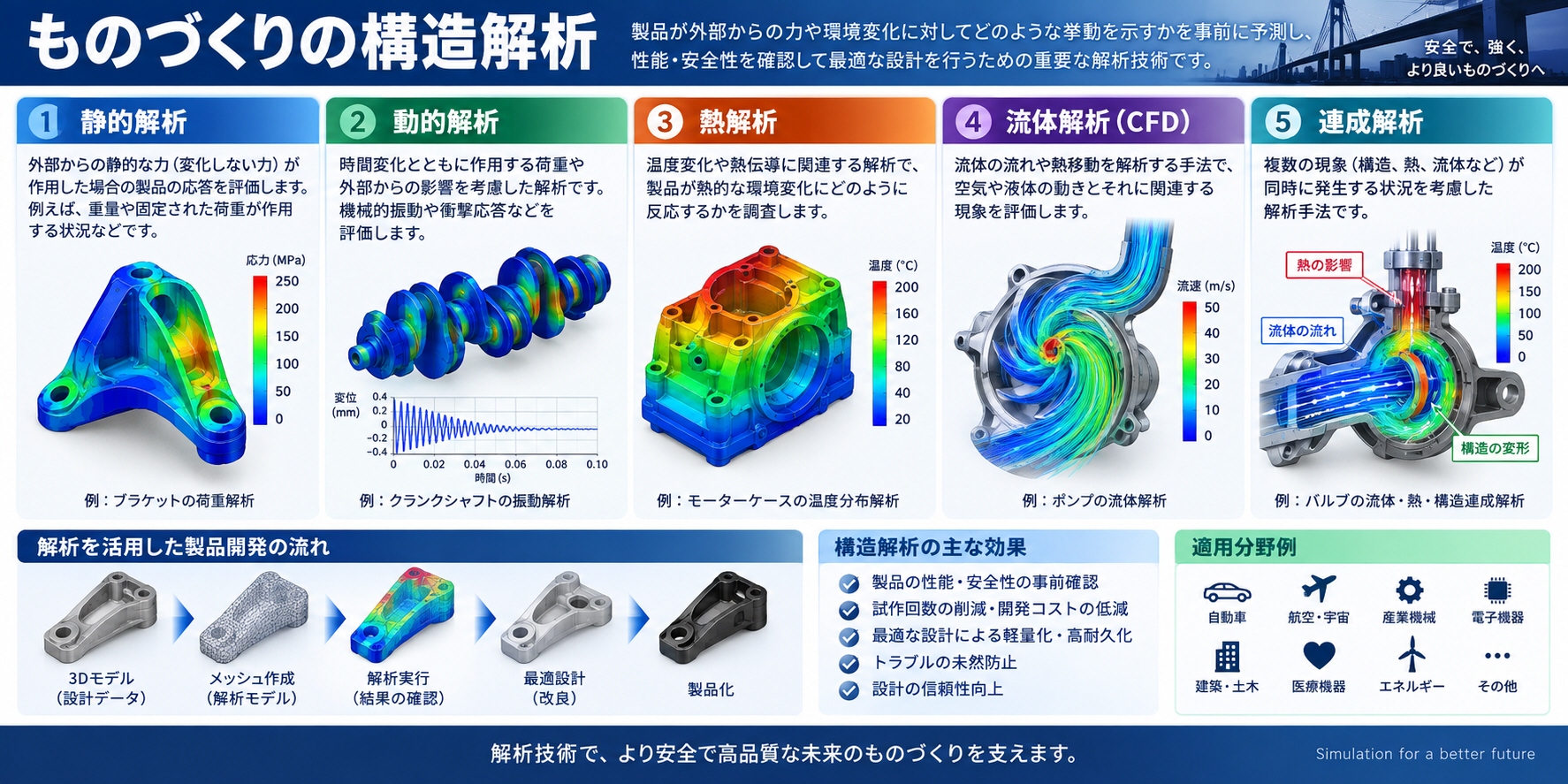

| 「ものづくり構造解析」は、製品の設計や製造過程で使用される技術の一部として行われる解析手法です。 具体的には、ある製品や部品が外部からの力や環境変化に対してどのような挙動を示すかを事前に予測するための手法です。この解析により、製品の性能や安全性を確認し、最適な設計を行うことが目的です。
1.静的解析： 外部からの静的な力（変化しない力）が作用した場合の製品の応答を評価します。例えば、重量や固定された荷重が作用する状況などです。 2.動的解析： 時間変化とともに荷重するや外部からの影響を考慮した解析です。機械的振動や衝撃応答などを評価します。 3.熱解析： 温度変化や熱伝導に関連する解析で、製品が熱的な環境変化にどのように反応するかを調査します。 4.流体解析（CFD）： 流体の流れや熱移動を解析する手法で、空気や液体の動きとそれに関連する現象を評価します。 5.連成解析： 複数の現象（構造、熱、流体など）が同時に発生する状況を考慮した解析手法です。 これらの解析は、CADソフトウェアや専用の解析ソフトウェアを用いて行われ、フィニート要素法（FEM）などの数値計算手法が用いられます。このような先進的な構造解析により、試作の回数を減らすことができ、製品開発の効率化やコスト削減が図られます。 |
| 製品の解析形状に３Dスキャニング利用 |
