設計に使えるCADデータとは
設計に使えるCADデータとは、単に形状を3D化しただけのデータではなく、製品開発・部品設計・金型製作・干渉確認・加工検討などに活用できる実用的な3次元データのことです。3Dスキャンや現物測定によって取得した点群データやメッシュデータをもとに、設計意図を反映したCADモデルへ再構築することで、既存部品の改良、図面のない製品の復元、互換部品の開発、製造工程の見直しなどに役立てることができます。

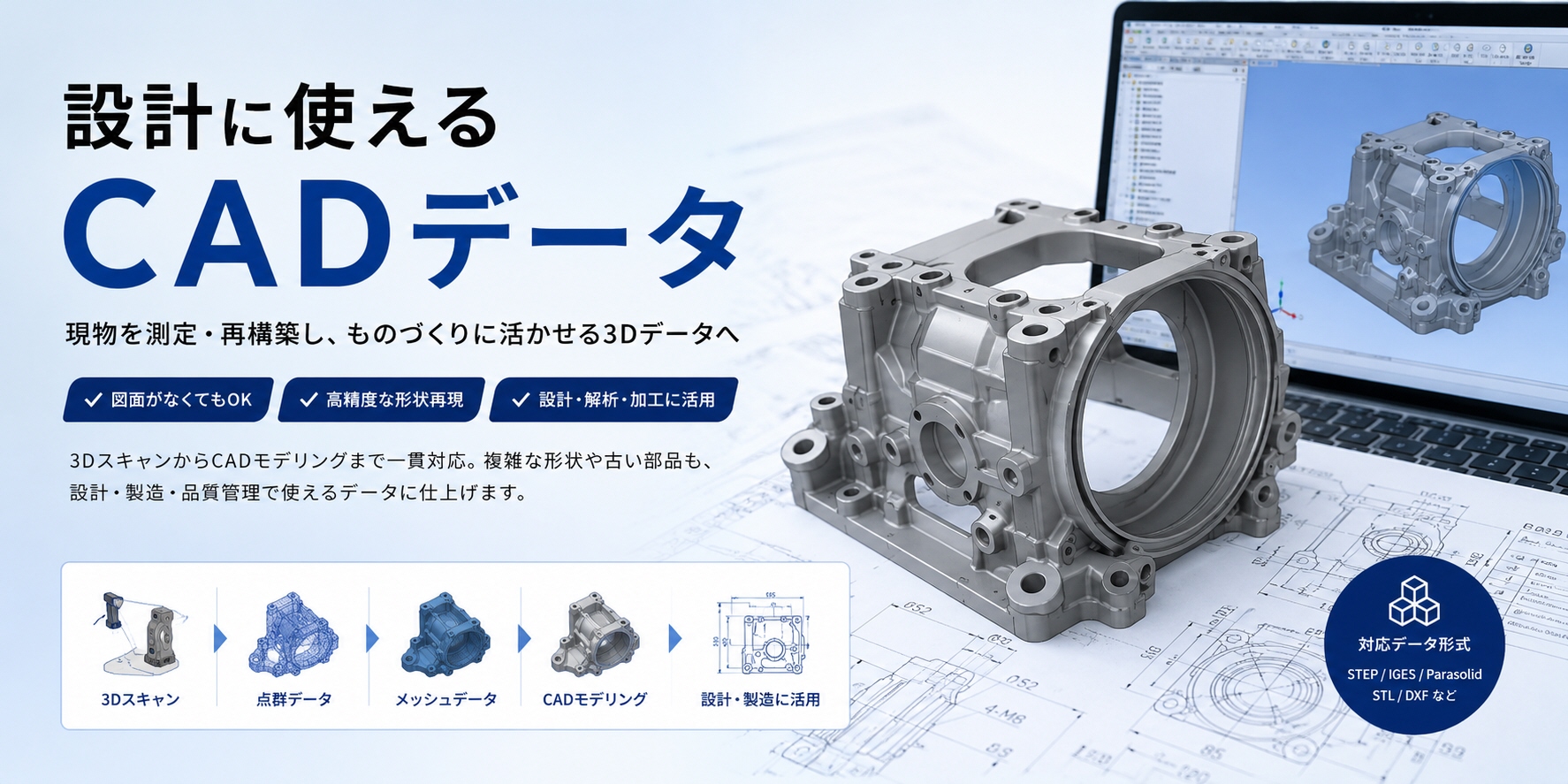

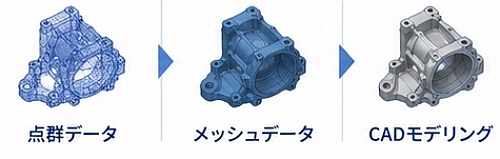

3Dスキャンで得られるデータは、現物の形状を細かく記録できる一方で、そのままでは設計変更や寸法管理に使いにくい場合があります。点群やメッシュは表面形状の集合体であり、寸法基準、平面、円筒、R形状、穴位置、対称性、組付け基準などの設計情報が含まれていないことが多いためです。そこで重要になるのが、設計に使えるCADデータへの変換です。
設計用CADデータでは、現物形状を忠実に再現するだけでなく、部品として機能するための基準面や中心軸、寸法関係を整理します。摩耗や変形がある部品の場合は、現状形状をそのまま残す部分と、本来の設計形状へ補正する部分を見極める必要があります。これにより、後工程での修正、解析、加工、金型設計、アセンブリ確認が行いやすくなります。
特に製造業では、古い部品や図面のない部品を再製作したいケース、海外製部品を国内調達に切り替えたいケース、既存製品を改良したいケースなどで、設計に使えるCADデータが大きな力を発揮します。STLデータのようなメッシュ形式だけでは加工指示や設計変更に限界がありますが、STEPやParasolidなどのCAD形式に再構築することで、3D CAD上で編集・検証・流用しやすいデータになります。
また、設計用CADデータは品質管理にも活用できます。作成したCADモデルとスキャンデータを比較することで、形状のズレや摩耗、変形、製造誤差を可視化できます。これにより、製品の不具合原因の調査、金型の補修判断、量産前の形状確認、リバースエンジニアリングによる設計改善など、幅広い用途に対応できます。
設計に使えるCADデータを作成するには、測定精度だけでなく、CADモデリングの知識と製造現場への理解が欠かせません。見た目だけをなぞるCAD化ではなく、どの面を基準にするか、どの寸法を優先するか、どこを設計値として整えるかを判断することで、実際のものづくりに活用できる高品質なCADデータになります。
図面がない部品、形状が複雑な工業製品、老朽化した金型、試作品、手加工された部品なども、3DスキャンとCAD再構築を組み合わせることで、設計資産として再利用できます。現物しか残っていない部品をデジタルデータ化することは、製造ノウハウの保存、部品供給の安定化、開発期間の短縮にもつながります。
設計に使えるCADデータは、単なる3Dデータではなく、次の設計・製造・検査へつなげるための技術情報です。現物の形状を正確に把握し、目的に合わせてCADモデル化することで、製造業の課題解決とデジタル化を支える重要な基盤となります。
 |
