軸流ファン.遠心ファン．ターボファン

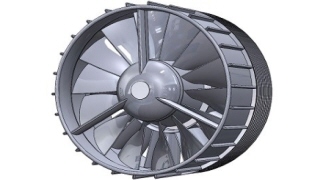

＜例＞ファンの現物の３ｄスキャン
機械ファンは、風や空気を移動させるための機械であり、それぞれ異なる特長があります。以下に、それぞれのファンの特長をまとめます。
軸流ファン（Axial Fan）の特長
- 空気の流れ:
- 空気はファンの軸に平行に流れます。これは、プロペラが水を進む原理と似ています。
- 高い風量:
- 軸流ファンは大きな風量を移動させる能力があります。これは、空気の流れが直線的で抵抗が少ないためです。
- 低圧力:
- 軸流ファンは風量は多いものの、生成される圧力は比較的低いです。したがって、風量が必要な場面で使用されますが、高圧が必要な場面には適していません。
- 設置場所:
- 軸流ファンは比較的コンパクトで、スペースに制約がある場所にも設置しやすいです。
- エネルギー効率:
- エネルギー効率が高く、大量の空気を低エネルギーで移動させることができます。

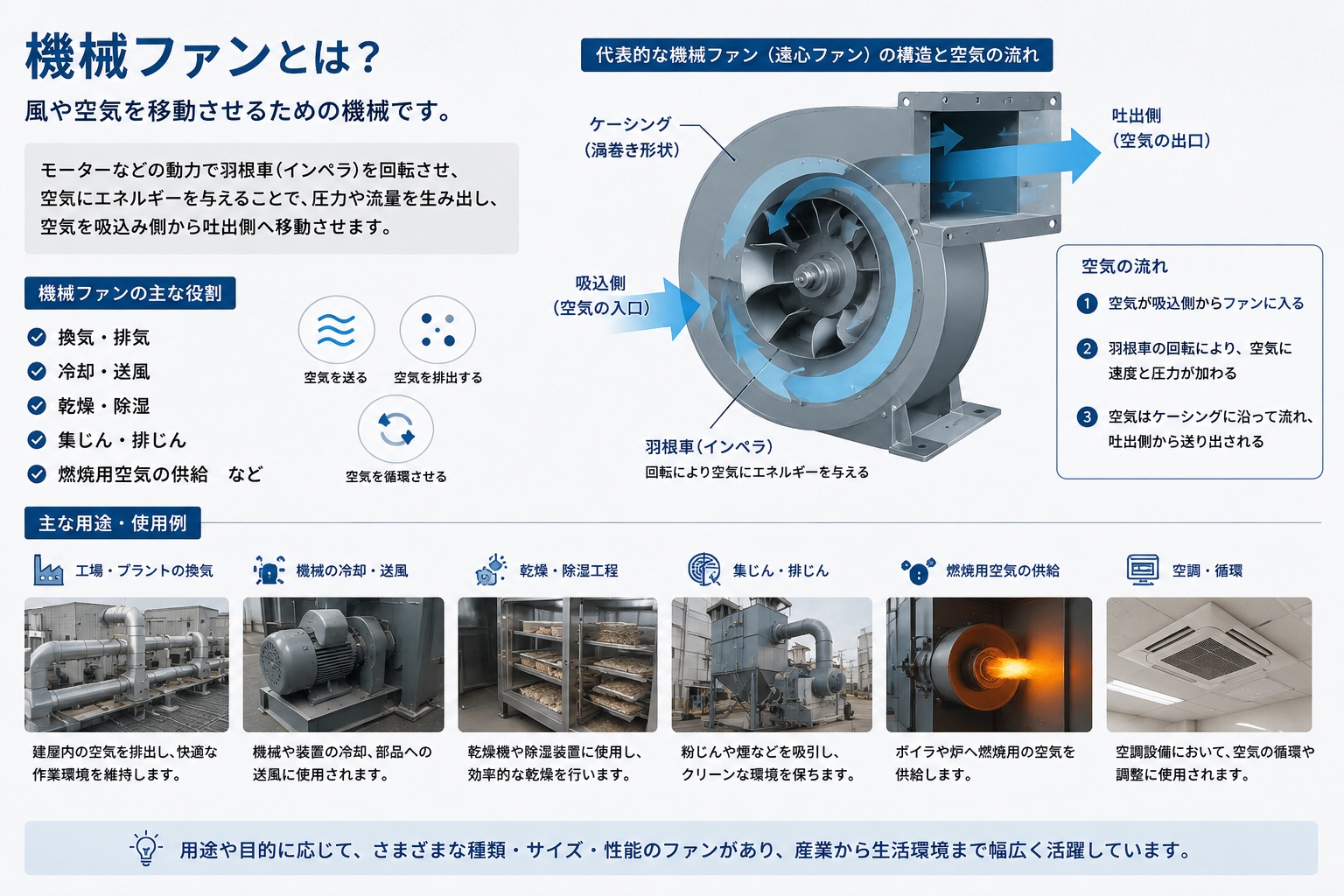

遠心ファン（Centrifugal Fan）の特長
- 空気の流れ:
- 空気はファンの軸に対して垂直に流れます。空気はファンに吸い込まれた後、直角に曲がり外周に向かって排出されます。
- 高い圧力:
- 遠心ファンは高い圧力を生成する能力があります。これは、空気がファンの回転によって加速され、圧力が増加するためです。
- 低風量:
- 軸流ファンに比べると、同じサイズであれば風量は少ないですが、圧力が高い場面で非常に効果的です。
- 使用用途:
- ダクト内の空気の移動、送風機、集塵機など、高圧を必要とするアプリケーションに使用されます。
- 設置スペース:
- 遠心ファンは構造上、軸流ファンよりもスペースを必要とします。また、設置も複雑になることがあります。
これらの特長に基づいて、用途に応じて軸流ファンと遠心ファンを選択することが重要です。軸流ファンは大風量を必要とするが低圧力で十分な場面に、遠心ファンは高圧が必要な場面に適しています。
ターボファンの特長
ターボファンは、前方の大きなファンで大量の空気を取り込み、その一部をエンジン中心部で圧縮・燃焼・膨張させ、残りの多くを外側へバイパス流として通して推力を得る航空機用エンジンです。高亜音速の旅客機で広く使われる代表的なジェットエンジン形式です。
主な特長は次の通りです。
-
大風量
多くの空気を一度に送るのが得意です。換気、空調、冷却用途によく使われます。 -
中低圧向き
高い圧力をかける用途より、広い空間へ空気を流す用途に向いています。 -
遠心力で送風する
羽根車の回転で空気を吸い込み、外周方向へ吹き出します。安定した送風がしやすいです。 -
比較的コンパクト
同じ風量を出す装置としては、設計によっては省スペース化しやすいです。 -
騒音・振動を抑えやすい
構造や羽根形状によって、比較的静かに運転できるタイプも多いです。 -
粉じんや油煙を含む空気にも対応しやすい場合がある
工場や設備用では、換気や排気に使われることが多いです。
主な用途
空調機、換気装置、集じん装置、乾燥機、機械冷却、厨房排気 などです。
| 軸流ファン,空気が回転軸と同じ方向流れる.ダクト換気 | 遠心ファン.吸い込んだ空気を外周方向へ飛ばす | ターボファン,大量の空気を比較的低い圧力送れる |
|---|---|---|
 |
 |
 |
