＜順送プレス製品＞

量産試作金型でプレスした温間順送複合プレス加工製品の現物をスキャンからＣＡＤデータを作成、成形シミュレーションなどの解析に利用。しわや割れなどの不具合を調べる。複雑な形状のため，形状評価の課題解決

順送プレス製品を3Ｄスキャン⇒点群データ⇒ポリゴンデータ⇒点群との精度をリヤルタイムに確認しながらＣＡＤモデリング、完成

＜プレス金型＞

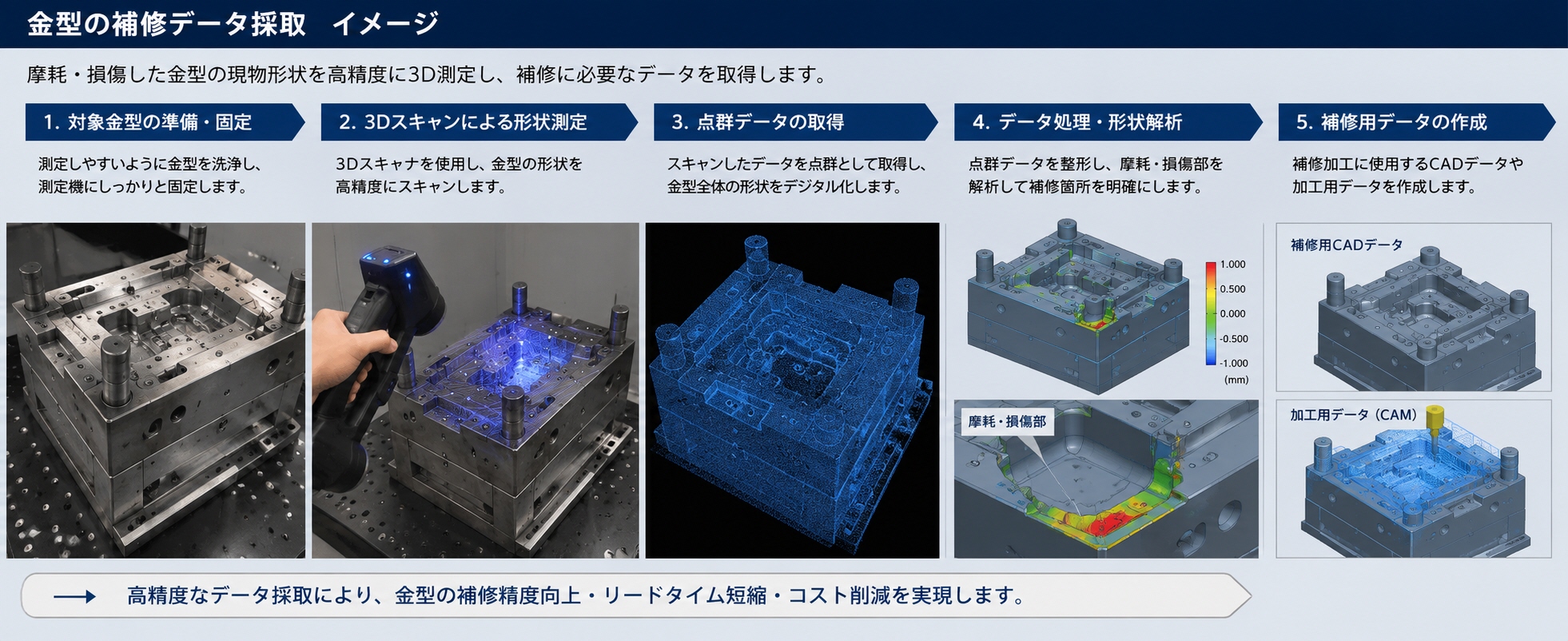

金型の補修・修正で溶接、肉盛り溶接、ろう付け補修やチュウニングで修正・調整された金型をデータ化することにより、2番型、更新型利用できます。金型データを保存することにより海外工場の複製型が可能になる。

＜インペラ羽根＞

インペラ羽根の現物形状をＣＡＤ化、有限要素法による振動解析と遠心力による応力解析等の解析に利用。羽根の回転で軸を中心にブレずに回転することを確認。重量バランス均等解析。流体と軸動力とのエネルギー

＜スマートフォン筐体＞

筐体内部に隙間なく部品が詰るため、はめ込み部品のスペース確認。自然対流での熱逃げシミュレーション解析。3Ｄ-ＣＡＤを用いた製品・設備の機構・筐体設計、冶具設計、構造、強度、評価等に利用されています。

＜自動車排気管＞

Ｘ線ＣＴスキャンで密封された排気管の内部・外部の形状データを採取、開発の先行検討全体予測を行うために解析プロセスに利用。排出ガスによる熱影響や低騒音化を向上させるための解析。実機での空燃比インバランス確認

＜クレイモデル＞

デジタル全盛の時代の現在においてもデザイナーが思い描いたイメージを立体にすることで、デザインの立体確認、使い勝手などさまざまな要素をアナログで検討できます。完全なデザインモデルの数値化及びＣＡＤ化

---

---
