電子機器筐体、電子機器やコンポーネントを物理的に保護する外部ケースや構造のことを言います。機器を環境配慮（水、塵、衝撃など）や電気のノイズから保護し、内部の部品が正しく機能するように設計されています。
電子機器コンポーネントとは、電子機器を構成する各種の電子部品・機構部品・接続部品の総称です。スマートフォンや家電、自動車、産業機械、医療機器、通信装置など、ほぼすべての電子製品に使用されています。
代表的なものには、IC・半導体、抵抗器、コンデンサ、コイル、トランジスタ、ダイオード、センサ、コネクタ、スイッチ、リレー、プリント基板（PCB）、電源モジュールなどがあります。また、電子回路を保護する筐体・ヒートシンク・シールドケースも重要な構成要素です。
電子機器コンポーネントには、信号処理、電源制御、通信、センシング、駆動、放熱、ノイズ対策など、それぞれ異なる役割があります。近年では電子機器の小型化・高性能化に伴い、高密度実装、低消費電力、高速通信、高放熱性、耐熱・耐振動性能がより重要になっています。
特に自動車や産業機器では、ECU、インバータ、モータードライバ、各種センサなどに使用され、信頼性や耐久性、安全性を支える重要な部品群となっています。
電子機器筐体主な機能
物理的保護: 外部からの物理的なダメージから保護する。
環境対策:水や汚れ、温度など環境配慮から機器を保護する。
電気的保護：電磁干渉（EMI）や静放電（ESD）などから保護する。
熱の管理: 熱の発生を効率よく分散させる設計がなされていることもある。
操作性・オープン性: 必要に応じて操作パネルやインターフェースが設けられる。
審美性：見た目やデザインも商品としての魅力に影響する。
主な材料
プラスチック：軽量で加工が容易。一般的に低コスト。
金属：強度が高く耐久性。熱伝導性も良い。

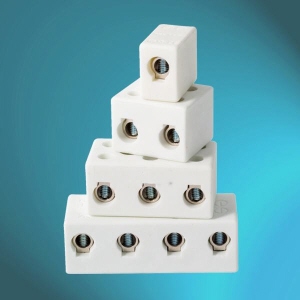

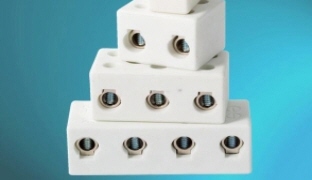

セラミック：高温や特殊な装置に利用される。
✅ 筐体のポイント
耐熱・耐電圧・防水を兼ね備えたセラミック筐体を設計・選定する際に注意すべき点です。
-
材質選び
-

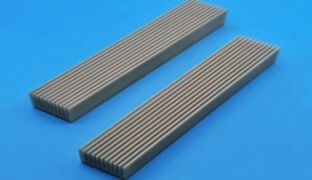

アルミナ（Al₂O₃）、ジルコニア（ZrO₂）、シリカ系、スピネルなど、耐熱・耐電圧特性が良いものを使用。
-
熱膨張係数、機械強度、クラック耐性を確認。
-
-
形状／表面構造
-

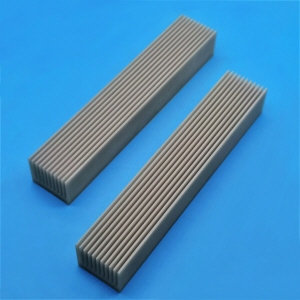

フィン構造などで表面積を増やし、熱を効率よく放散。
-
表面に溝を設けてクリープ距離を確保し、表面の汚れや水によるリークを防止。
-
継ぎ目・接合部は最小限かつ、シール構造とする。
-
-
シーリング・接合技術
-
接合部（セラミック‐金属、または複数のセラミック部品）のシール性を確保。ガスケット、Oリング、耐熱エポキシ、耐熱セラミック接着剤などの利用。
-
メタライゼーション（セラミックに金属の端子や導体を密着させる技術）が必要な場合、防水・耐電圧保持のための密封処理を伴う。
-
-
耐電圧設計
-
必要な定格電圧に対して十分なクリープ距離とリークパスの確保。
-
耐電界強度、絶縁破壊強度を材質データで確認。
-
試験（パルス、過渡現象、部分放電など）で安全裕度を持たせる。
-
-
耐熱設計
-
使用環境の温度範囲を特定（例：−40℃〜＋150℃、さらにはそれ以上）
-
周囲からの熱負荷や発熱源の近さを考慮。セラミックの熱伝導率が適切か。
-
加熱‐冷却サイクルや熱衝撃に対する耐性。
-
-
防水・環境耐性
-
IP等級（例 IP65, IP67, IP68など）を念頭に置き、外殻の密閉性を確保。ネジ穴、取り付け部、ケーブル通過部などのシール。
-

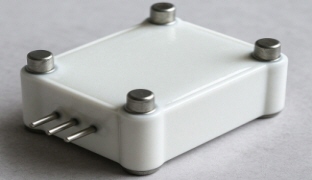

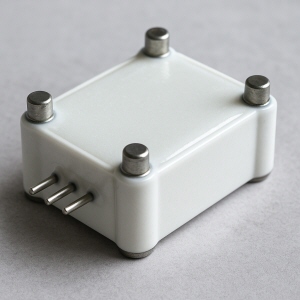

湿気・結露・腐食性ガスなどの影響を受ける環境なら、表面コーティングや保護膜を追加。
-
