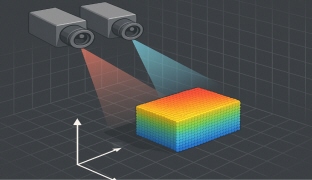

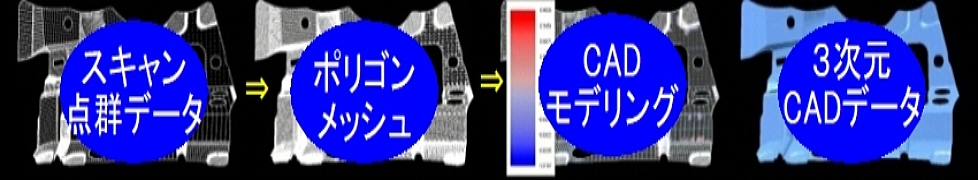

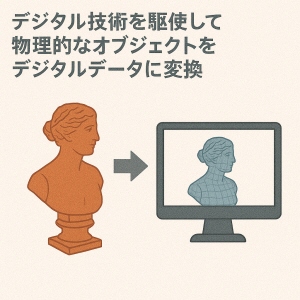

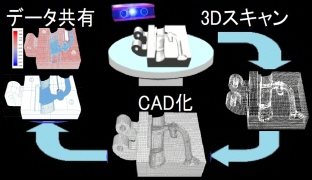

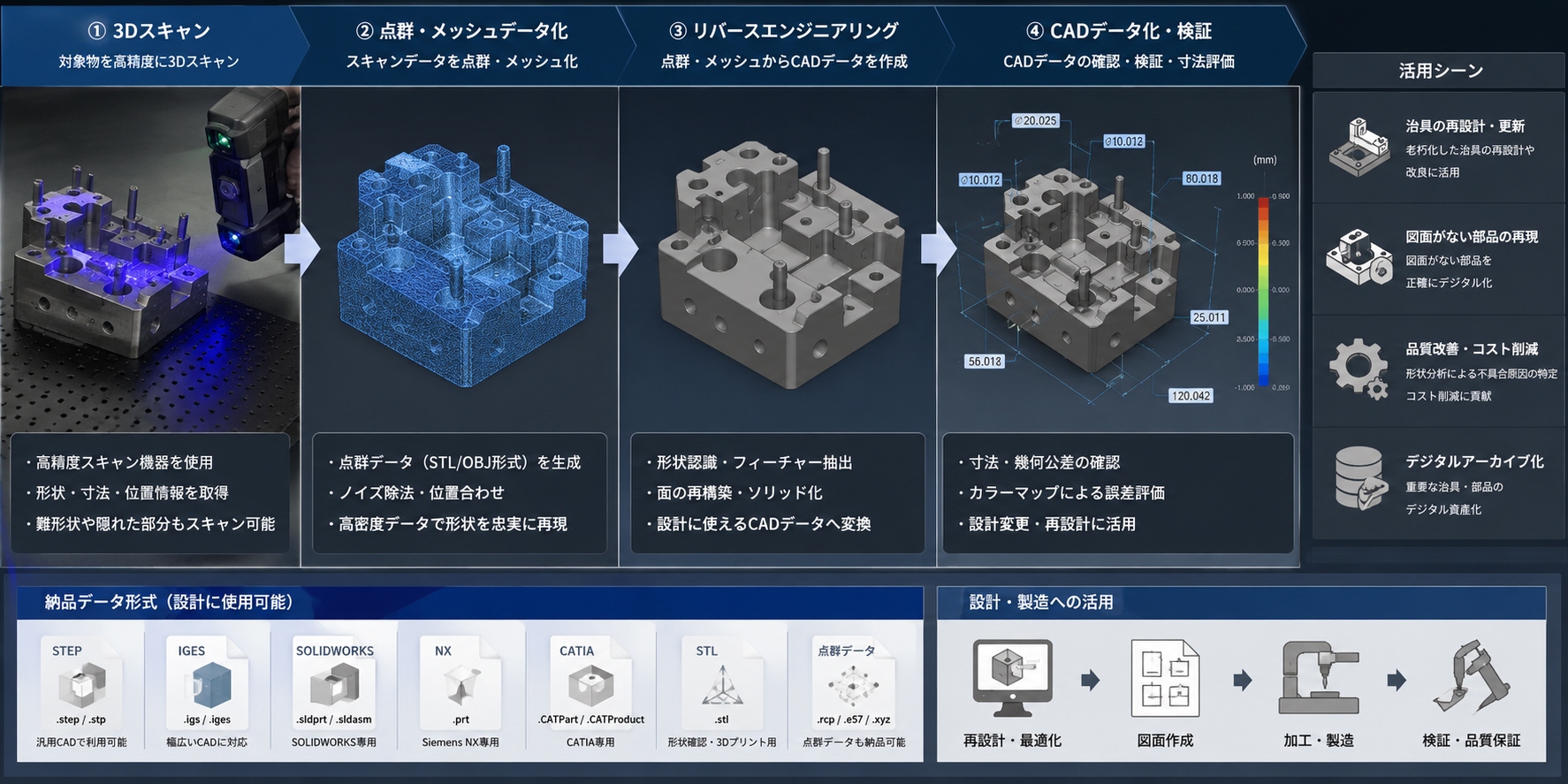

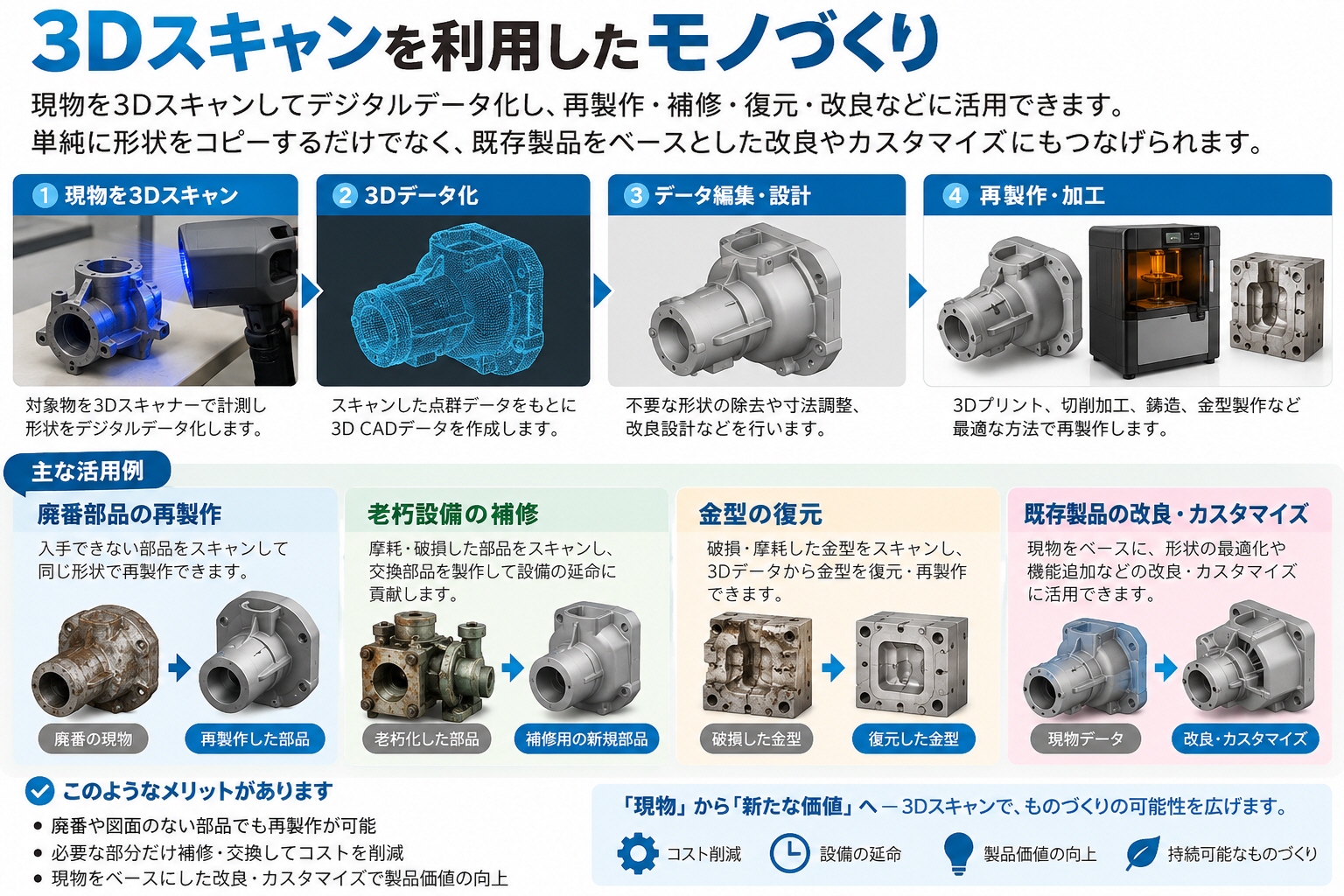

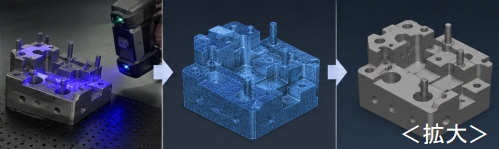

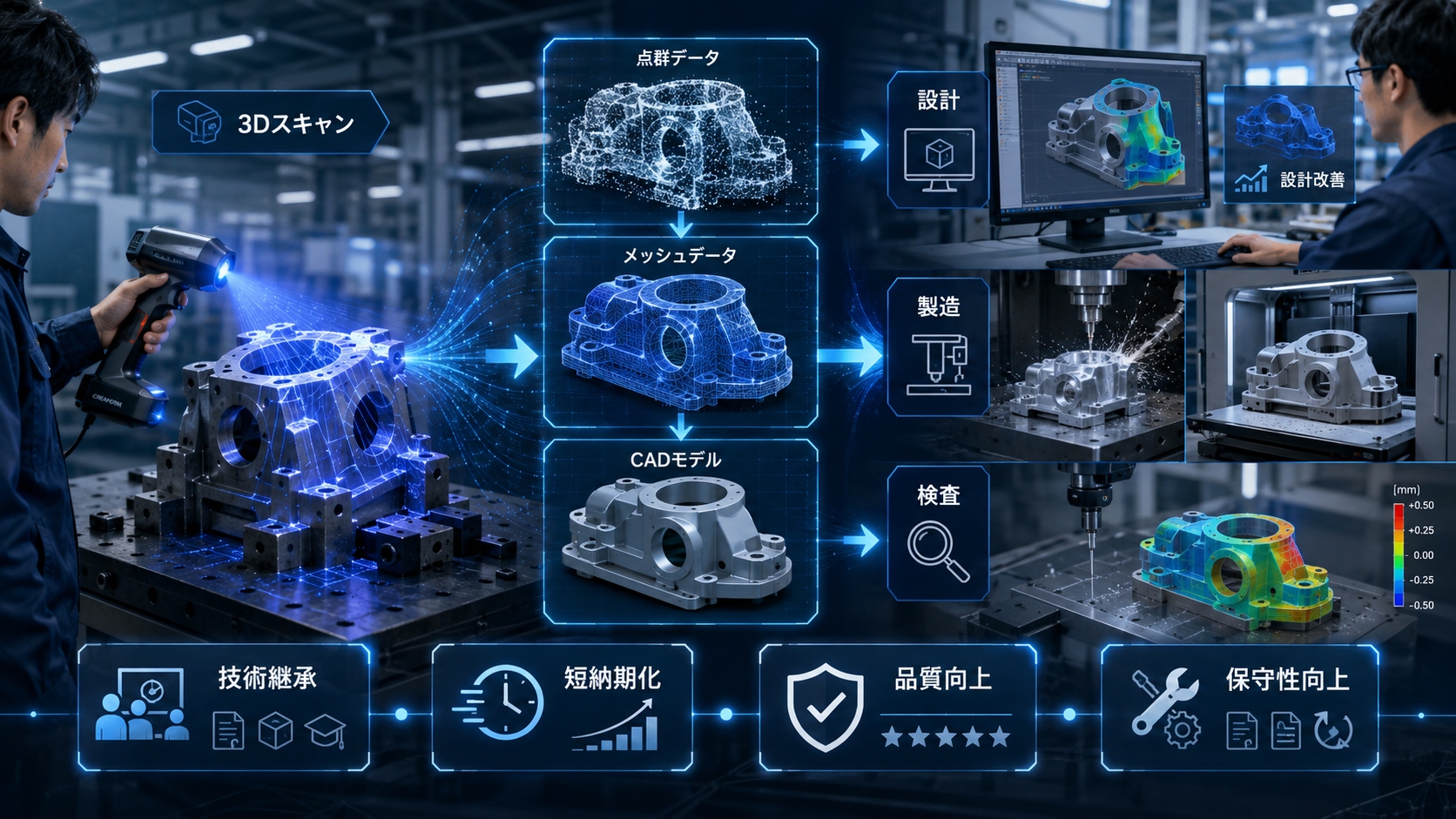

3Dスキャンを利用したモノづくりは、現物の形状を高精度にデジタル化し、設計・製造・検査・保守へ活用する手法です。対象物に触れずに表面形状を読み取り、点群データやポリゴンメッシュとして取得します。その後、必要に応じてCADデータへ再構築することで、図面がない部品や複雑な曲面を持つ製品でも、設計に使えるデータとして扱えるようになります。

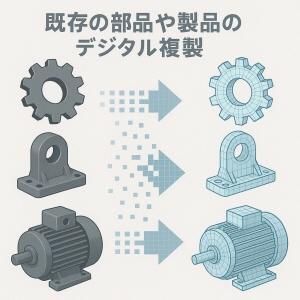

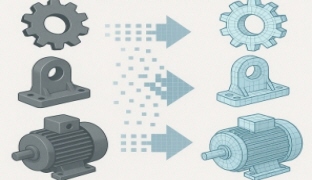

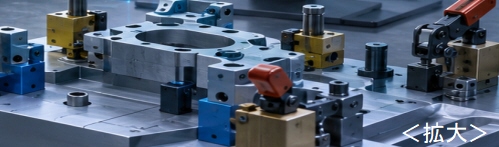

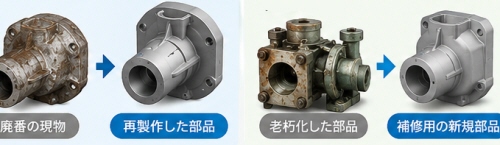

代表的な活用例は、古い機械部品の再製作です。製造中止品や図面を紛失した部品でも、現物を3Dスキャンして形状を取得し、摩耗箇所や変形を確認しながらCADモデルを作成できます。これにより、保守部品の復元、金型の修理、治具の再設計、互換部品の検討などが進めやすくなります。

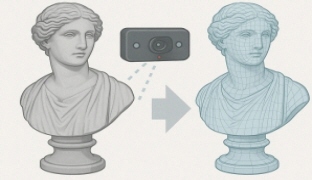

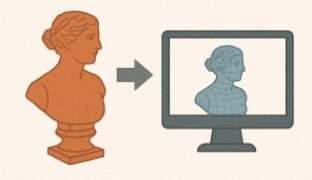

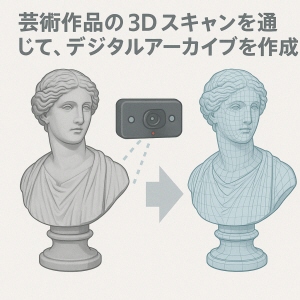

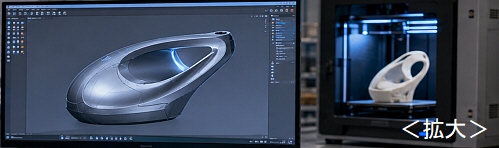

また、デザインモデルや試作品の製作にも有効です。クレイモデル、手加工品、鋳造品、自由曲面を含む工業デザイン形状などをスキャンし、3Dプリンターや切削加工用のデータへつなげられます。職人の手作業による微妙な形状や、長年の調整で完成した製品形状をデジタル資産として残せる点も大きな利点です。

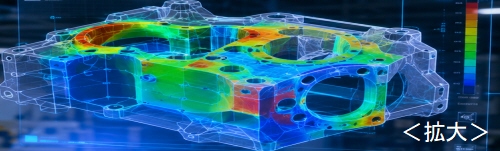

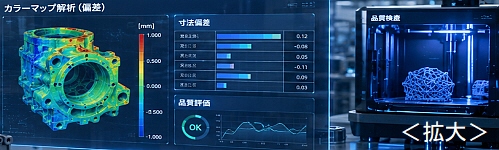

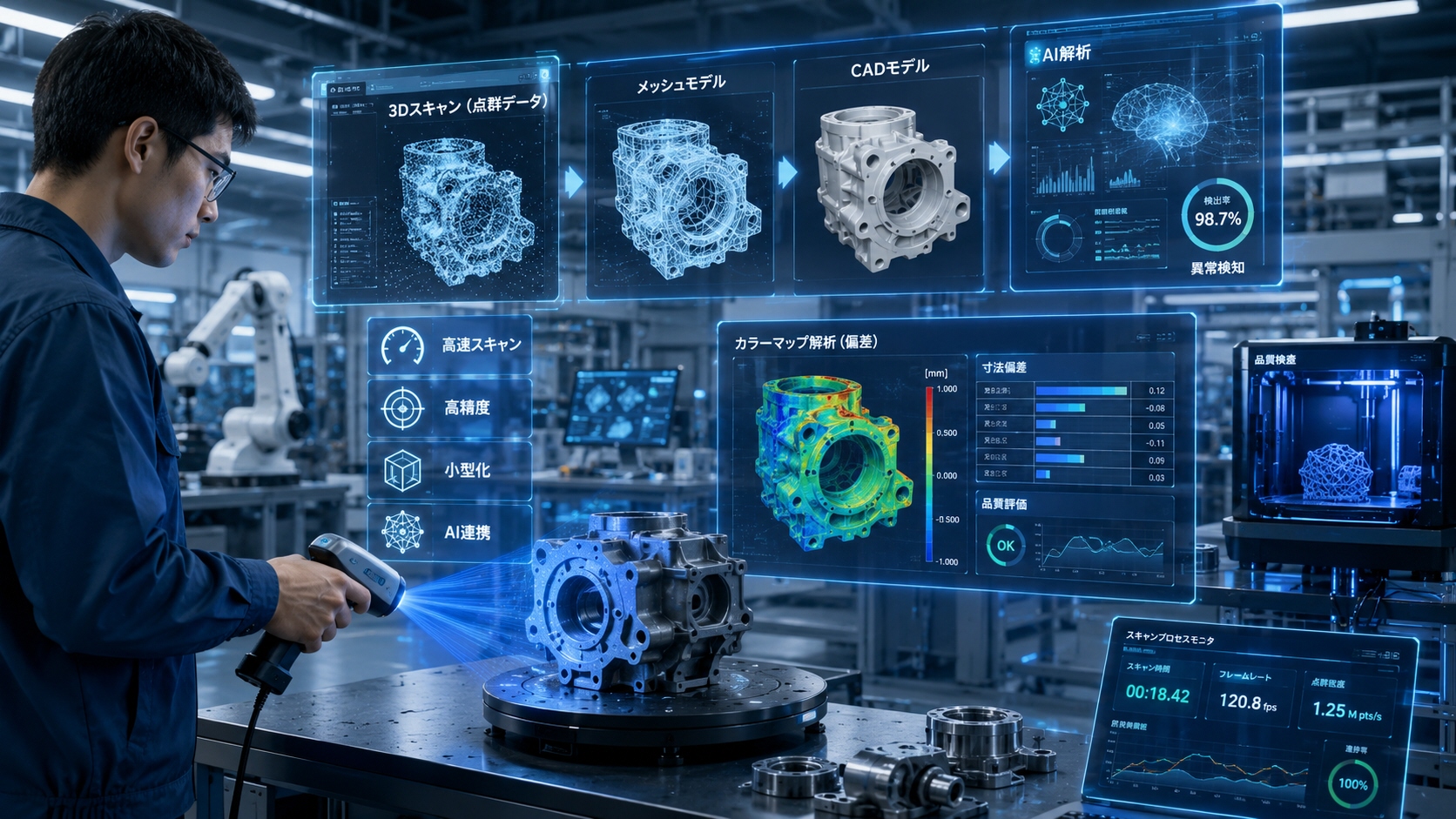

さらに、3Dスキャンは品質管理にも活用されます。CADの設計値と実物の測定データを重ね合わせれば、寸法差、反り、摩耗、変形、干渉箇所を色分布で可視化できます。試作品や量産品の検査だけでなく、修理前後の比較、金型の劣化確認、組付け精度の評価にも役立ちます。

3Dスキャンを活用したモノづくりは、現物を単に複製する技術ではありません。現場に存在する形状情報を設計・製造・検査に再利用し、技術継承、短納期化、品質向上、保守性向上につなげるための実践的なデジタル化手法です。
