既成製品のデジタル化

◆測定された点群をつなぎＣＡＤ面を作成します。（再現精度0.05範囲）

◆成型時の変形などそのままＣＡＤ面になります。

◆解析などの形状評価に向いていますが、金型用の製品モデルには修正が必要です。

◆点群から作成したＣＡＤ面を参照してＣＡＤモデリングします。

◆変形、歪みなどの修正、平面・垂直・Ｒ・円・角・フレットなどは数値入力で定義をします。

◆金型用のＣＡＤ製品モデルとして利用できます。

◆変形を修正するため、構造解析、形状評価などには不向きになります。

以前に製造された製品の再製作に多いケースとして、図面やＣＡＤデータがなく、金型の再製作が出来ない場合、
実物をスキャンして3Ｄ-ＣＡＤデータを生成する、リバースエンジニアリングデータサービスがあります。

最近では製品を X線CT装置の利用も多くなりました。対象物を壊したり切断したりすることなく、
製品透過データを得ることのできるＸ線ＣＴの利用を利用されます。

製品の内部検査や、X線CTデータをＣＡＤデータのポリゴン面、サーフェス面　を作成することで、
内部形状のリバースモデルの作成が可能です。

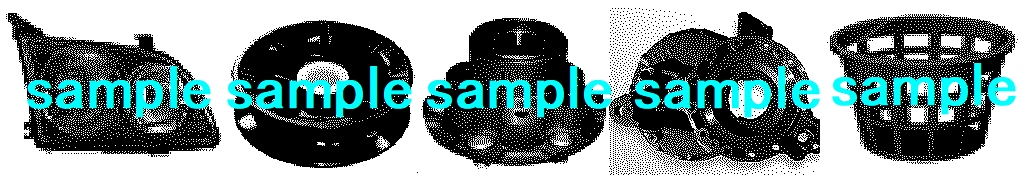

＜事例＞
