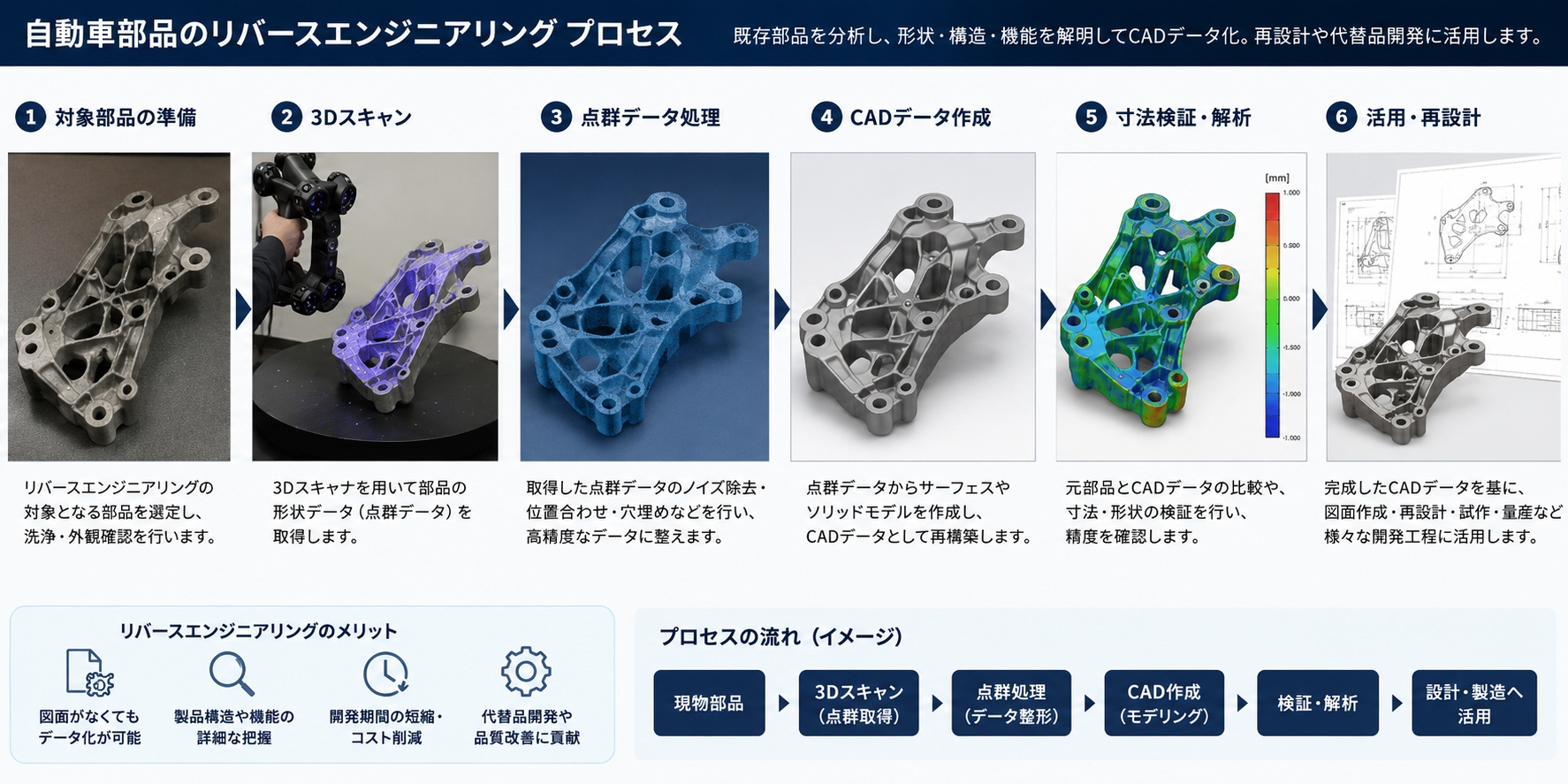

ＥＶ自動車部品

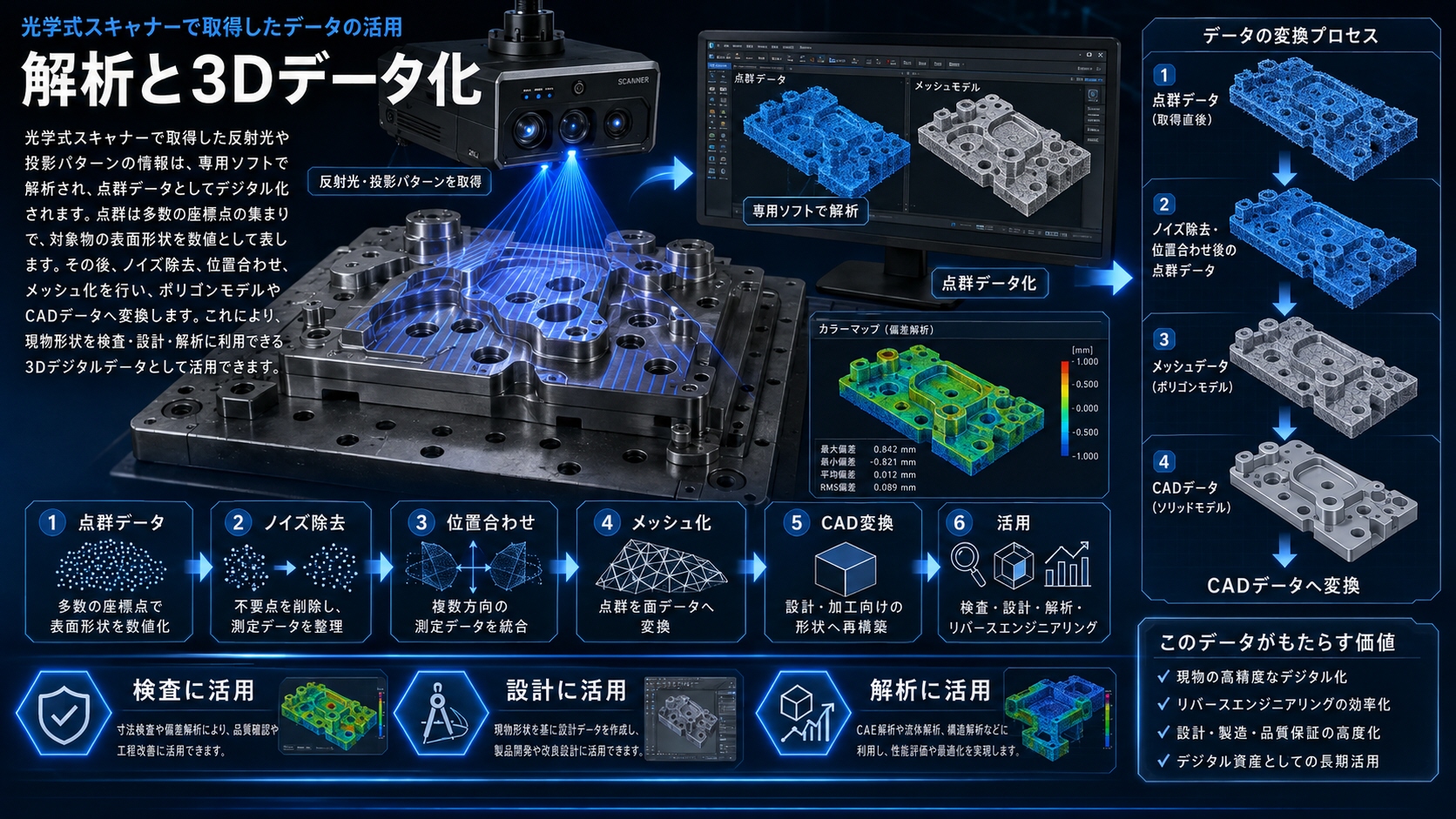

ハンドヘルド型の3Dスキャナーを使用し、部品の形状を高精度にデジタル化し、CADモデルとして再構築します。3Dスキャンで得た点群や表面データを、そのままCADソフトウェアに取り込み、モデルとして再設計します。これによりモデリング作業が効率化されます。

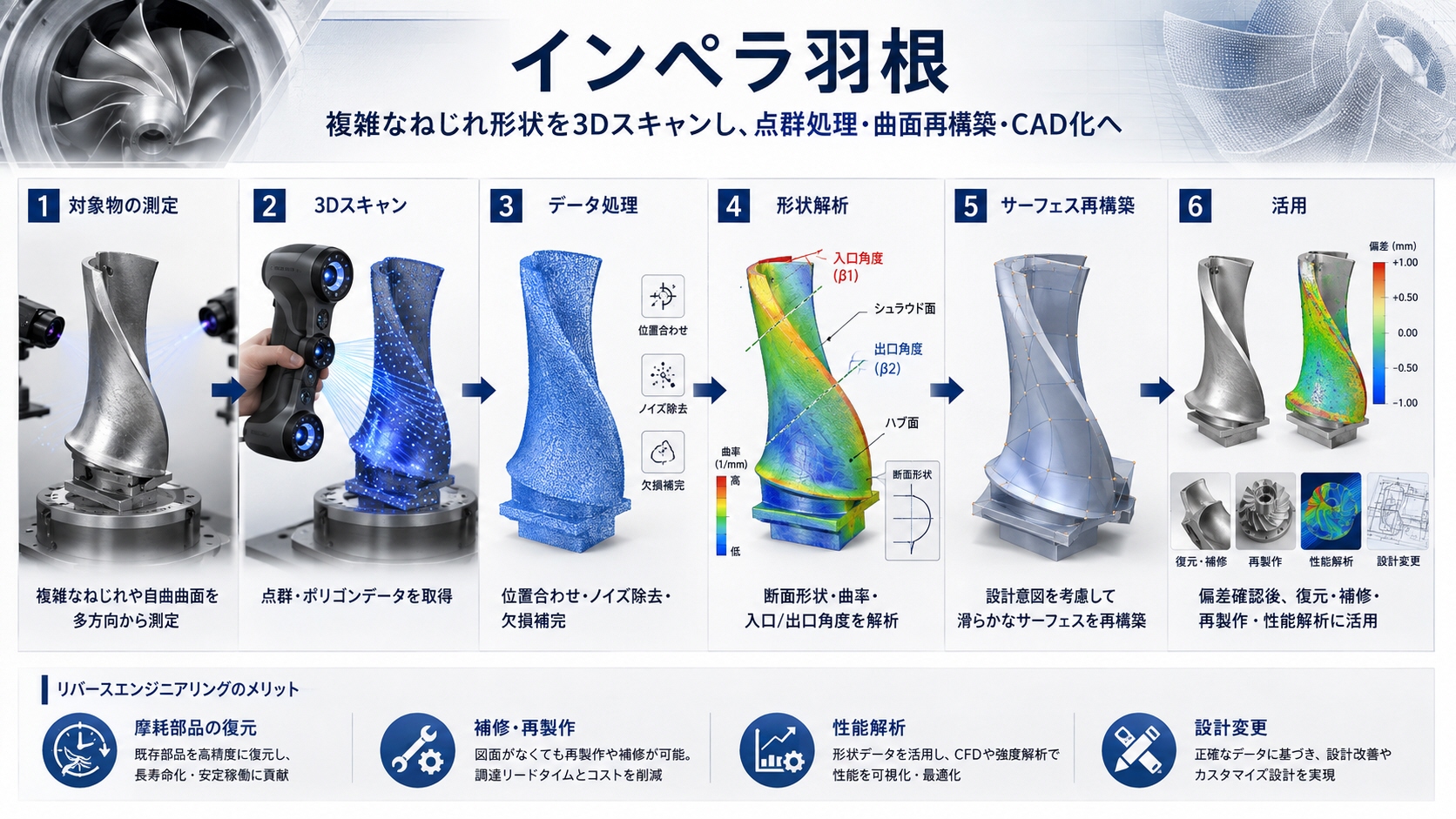

インペラ羽根

3DスキャンされたインペラのメッシュモデルおよびCAD再構築後の形状などのツールで、スキャンデータを用いて形状を再現。寸法が示されたCADモデル再設計プロセスの一環で、詳細な寸法と形状を加えてリバースエンジニアリングした例です。

＜インペラ羽根車の役目＞ ＜インペラの種類＞

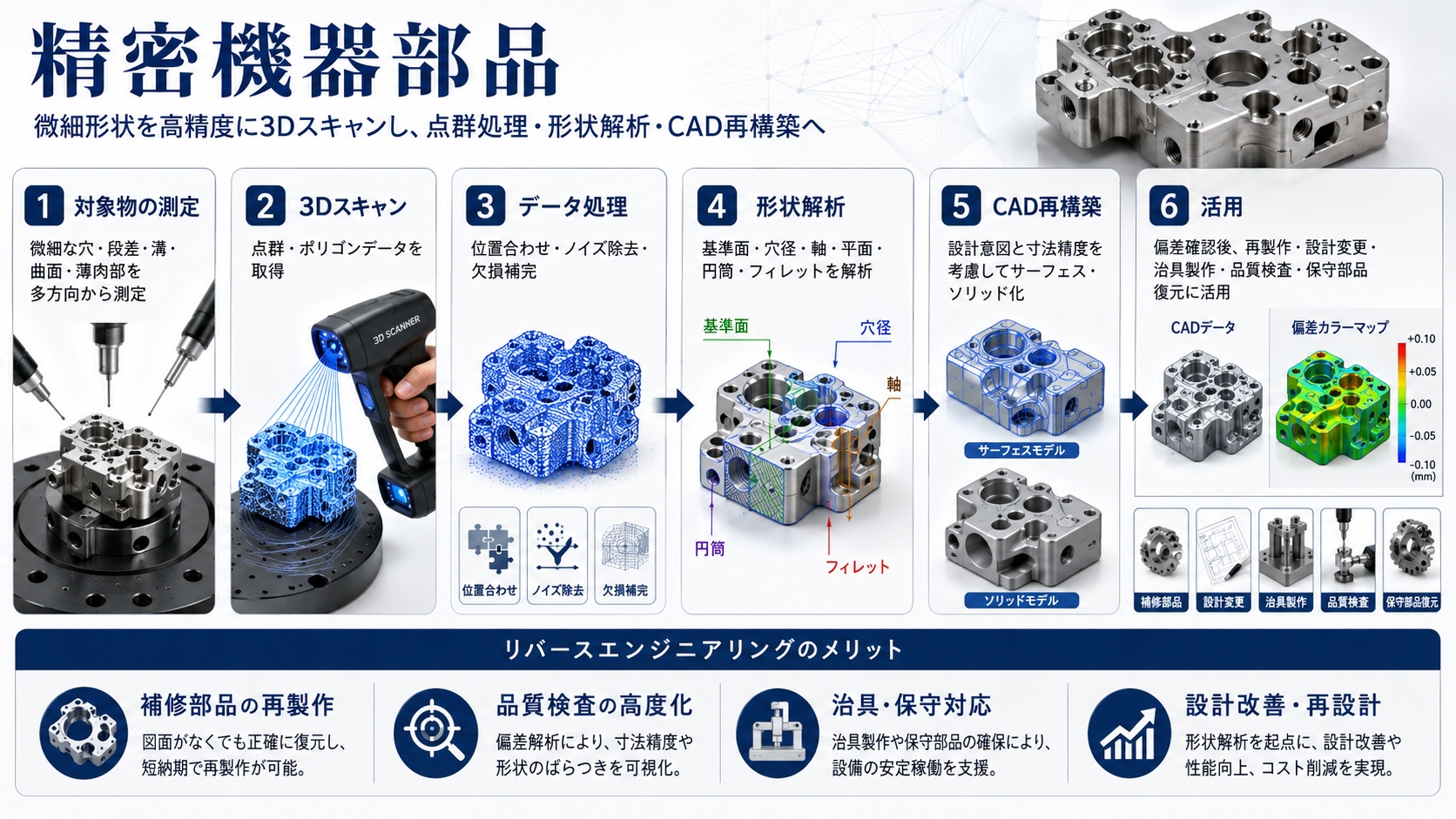

精密機器部品

実物を非接触測定や3Dスキャンで読み取り、CADデータとして再構築するプロセスです。寸法や幾何公差を含めた精密設計の再現が可能であることが示されます。「図面がなくても部品調達できる／現物を３D化」リバースエンジニアリングによって現物3D化。

＜精密機器部品について＞ ＜日本の産業機械技術＞

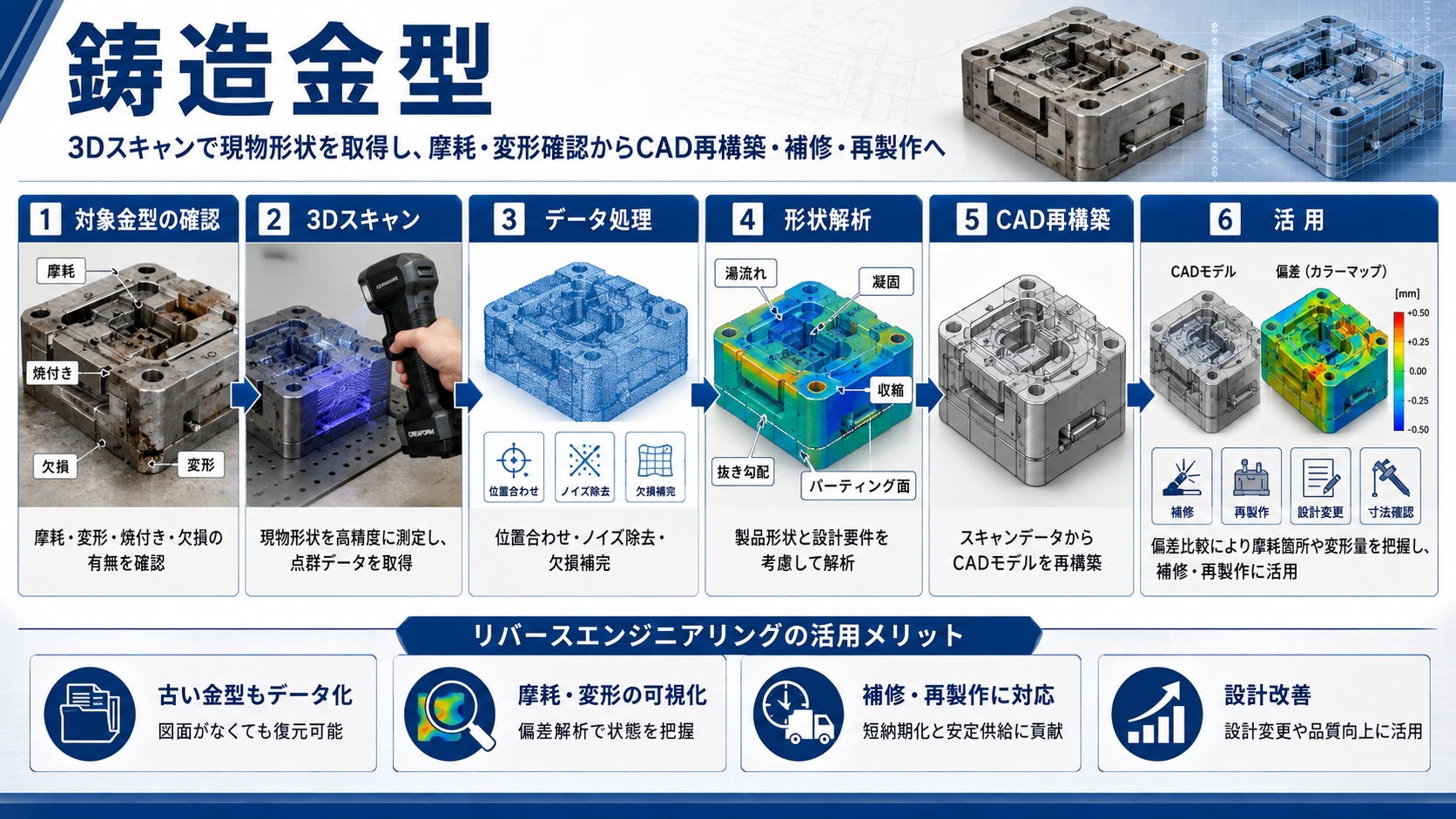

鋳造金型

金属を溶かして金型に流し込んで成形する金型、上型・下型のデータ、中子用のデータ等の3次元データ取り金型の現物を3Ｄスキャン⇒デジタルデータ化⇒3次元CADモデリング

＜鋳造金型について＞ ＜鋳造部品の未来＞

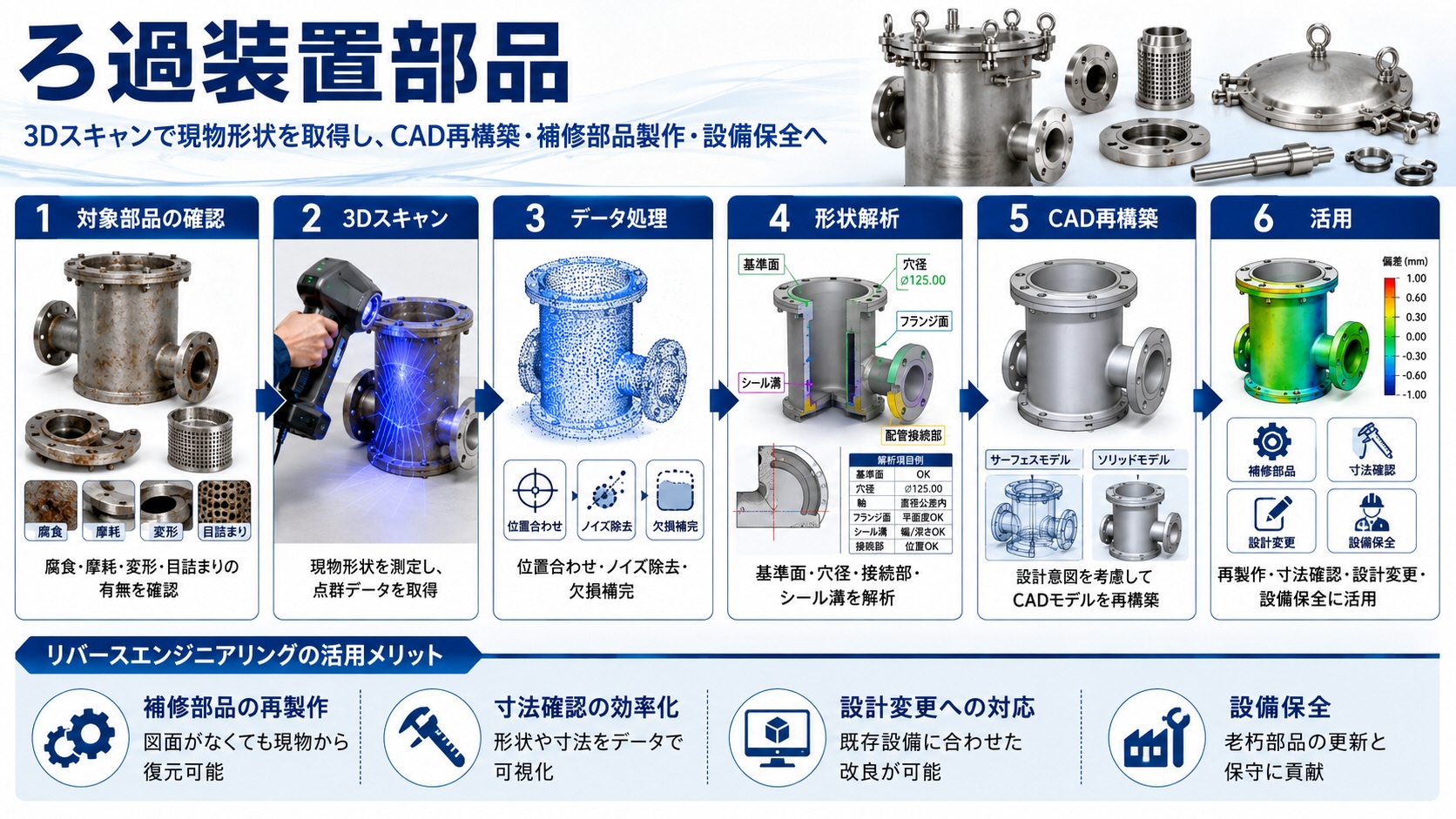

ろ過装置部品

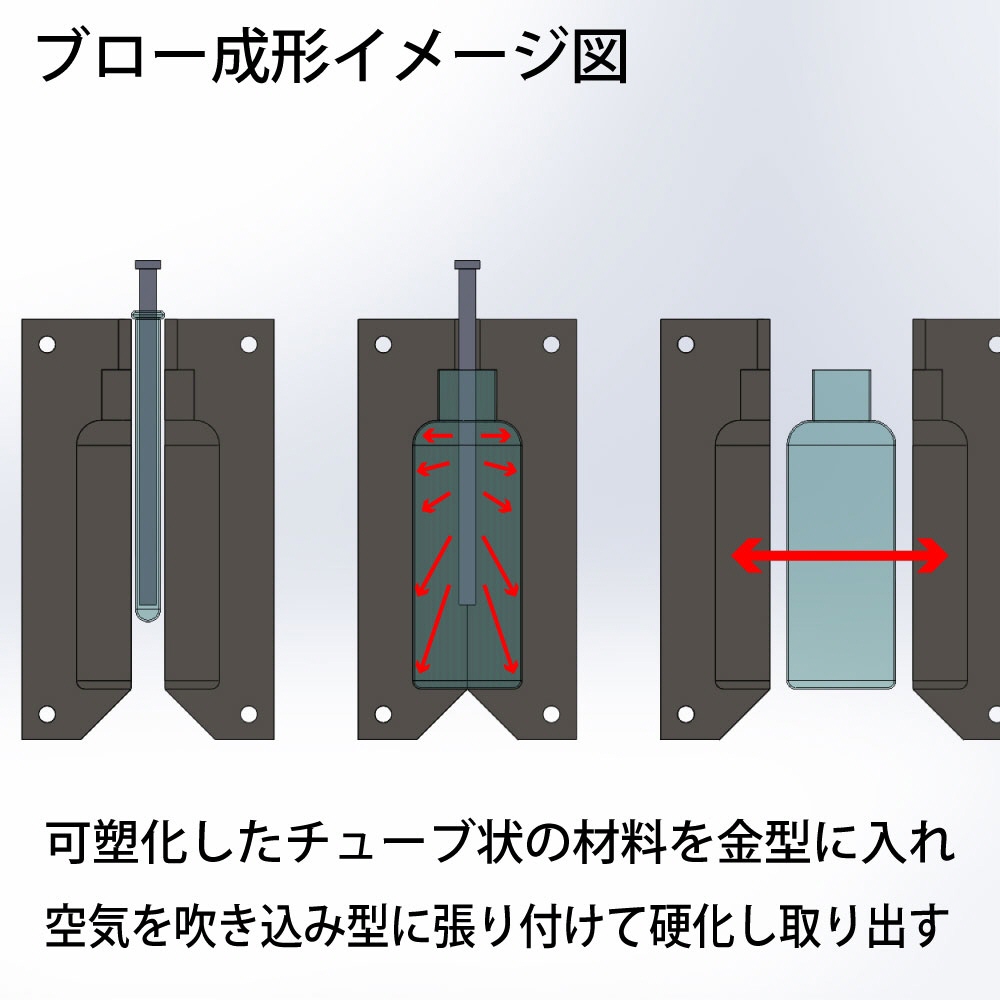

食品工業・染色工業・製紙工業・電子工業等の除鉄ろ過装置、除マンガンろ過装置ろ過装置部品のリバースエンジニアリング、ブロー成形製品の現物を3Ｄスキャン⇒デジタルデータ化⇒3次元CADモデリング
