プロトタイピングの３ｄスキャン

３ｄスキャンの利用

プロトタイピングとテストは、製品開発や設計プロセスにおいて重要なステップです。これらのステップは、製品のアイデアから実際の製品までの道のりを効率的に進めるために必要です。

プロトタイピング

プロトタイピングは、製品やシステムの初期モデルを作成するプロセスです。このモデル（プロトタイプ）は、設計の意図を示すものであり、実際の製品がどのように機能するかを視覚的に確認するためのものです。プロトタイピングには以下の目的があります：

アイデアの視覚化: コンセプトや設計のアイデアを具体的に形にして、関係者全員が理解しやすくします。

フィードバックの収集: 初期段階でユーザーやステークホルダーからのフィードバックを得ることで、改善点を見つけやすくします。

技術的な検証: 機能や技術的な課題を早期に発見し、解決するための手段として利用します。

プロトタイプには、紙でのスケッチから3Dプリントされたモデル、ソフトウェアのインターフェースなど、さまざまな形態があります。プロトタイピングの方法は、製品の性質や開発段階によって異なります。

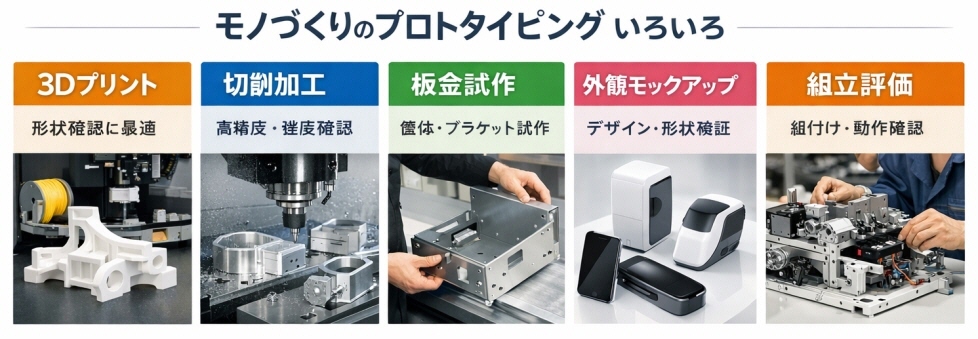

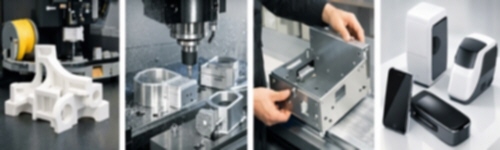

1. 3Dプリント

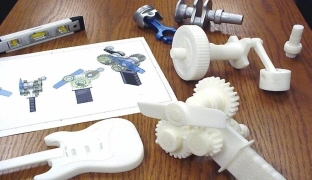

3Dプリントは、製品開発の初期段階で試作品を素早く形にする「プロトタイピング」に適した技術です。3D CADデータから直接立体物を造形できるため、金型や切削加工を準備する前に、形状・大きさ・組み立て性・操作性などを確認できます。

従来の試作では、加工図面の作成、材料手配、切削加工、組立などに時間がかかる場合があります。一方、3Dプリントでは設計データを修正した後、短期間で再造形できるため、設計変更を繰り返しながら完成度を高められます。特に、複雑な曲面、内部流路、軽量化のためのリブ構造、細かな意匠形状などは、早期に実物で確認する価値があります。

用途は、外観確認用のデザインモデル、組立確認用の機構試作、治具・検具、展示用モデル、少量生産前の評価品などです。樹脂材料を使うFDM方式や光造形方式のほか、耐熱性・強度が必要な部品にはナイロン系粉末造形や金属3Dプリントが使われることもあります。

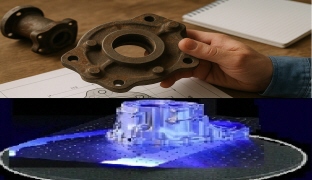

3Dスキャンやリバースエンジニアリングと組み合わせれば、現物部品をデータ化し、改良形状の試作品を短期間で作製することも可能です。図面が残っていない部品の補修検討、旧設備用部品の再製作、機能改善案の比較などでも有効です。

2. 切削加工

切削加工によるプロトタイピングは、金属や樹脂のブロック材を削り出して試作品を製作する方法です。3D CADデータをもとに、マシニングセンタやNC旋盤で加工するため、量産品に近い材質・精度・強度を持つ試作品を作れる点が大きな特長です。

3Dプリントが形状確認や短納期試作に強いのに対し、切削加工は寸法精度、表面品質、ねじ部、軸穴、摺動部などの確認に適しています。アルミ、ステンレス、鉄、真鍮、樹脂など、実際の製品に近い材料を選べるため、強度試験、耐熱試験、組立検証、機構評価にも活用されます。

特に産業機械部品や自動車部品では、シャフト、ハウジング、治具、ブラケット、カバー、金型部品などの試作で有効です。公差が重要な部品や、ベアリング・ボルト・シールなど既製部品との組み合わせを確認したい場合にも向いています。

一方で、複雑な内部空洞や格子構造などは加工しにくく、形状によっては複数工程や治具が必要になります。そのため、外観や構造の初期検討には3Dプリント、機能・強度・精度の最終評価には切削加工というように、目的に応じて使い分けることが重要です。

3. 板金試作

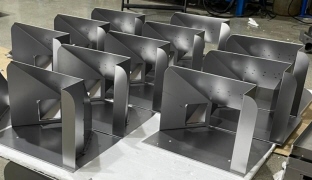

板金試作は、鋼板・ステンレス・アルミなどの金属板を切断、曲げ、穴あけ、溶接して、実製品に近い形状の試作品を製作する方法です。筐体、カバー、ブラケット、制御盤、フレーム、ダクト、機械装置の外装部品などに広く使われます。

レーザー加工やタレットパンチ、プレスブレーキを用いることで、CADデータから比較的短期間で部品を製作できます。金型を新たに用意せずに少量試作できるため、量産前の形状確認や組立性の検証に向いています。穴位置、曲げ形状、ねじ部、部品同士の干渉、配線や配管の通り道などを実物で確認できる点が大きなメリットです。

特に産業機械では、操作盤の筐体、保護カバー、搬送装置のフレーム、装置ハウジング、架台などの試作で活用されます。試作品を実際に組み立てることで、作業者が工具を入れやすいか、メンテナンス時に部品を取り外しやすいかといった現場目線の改善点も見つけやすくなります。

ただし、板金試作では材料の板厚、曲げR、曲げ方向、伸びや戻り、溶接によるひずみなどを考慮する必要があります。そのため、設計段階から加工方法を意識し、量産を見据えた形状にしておくことが重要です。

4. 外観モックアップ

外観モックアップは、製品の見た目や大きさ、質感、操作部の配置を確認するために製作する試作モデルです。実際に機能する必要はなく、主にデザイン評価や使用イメージの共有を目的とします。

3Dプリント、切削加工、真空注型、板金加工、塗装などを組み合わせることで、量産品に近い外観を再現できます。たとえば、樹脂製品であれば表面を研磨して塗装し、金属調・艶消し・シボ模様などを加えることで、完成品に近い印象を確認できます。

外観モックアップは、製品のサイズ感、手に持ったときの印象、ボタンや表示部の見やすさ、色の組み合わせ、ロゴや銘板の配置などを評価する際に有効です。家電、医療機器、自動車部品、産業機械の操作パネル、ロボット外装、店舗展示品など、幅広い分野で活用されています。

また、社内レビューや顧客への提案、展示会での説明にも役立ちます。3D CAD上では気付きにくい厚み、角の丸み、部品間の隙間、視認性などを実物で確認できるため、設計変更を量産前に行いやすくなります。

機能試作が性能や耐久性の検証を目的とするのに対し、外観モックアップは「どう見えるか」「どう感じるか」を確かめるための試作です。製品の第一印象や使いやすさを高める重要な工程といえます。

5. 組立評価

組立評価とは、試作した部品を実際に組み合わせ、設計どおりに組み立てられるかを確認する工程です。部品単体では問題がなくても、組み付けると穴位置のずれ、干渉、締結工具の入りにくさ、配線・配管スペースの不足などが見つかることがあります。

3Dプリント、切削加工、板金試作などで製作した部品を使い、組立順序や作業性を検証します。たとえば、ボルトを締めるためのスペースが十分か、カバーを外して内部部品にアクセスできるか、重量物を安全に取り付けられるかといった点を実物で確認します。

産業機械や装置では、組立評価によって設計上の見落としを量産前に把握できるため、手戻りや製造コストの削減につながります。さらに、作業者の動線、工具の使用性、部品の取り違え防止、メンテナンス時の分解性なども評価対象になります。

特に、複数の部品が複雑に組み合わさるハウジング、機構部、制御盤、治具、配管ユニットなどでは重要です。CAD上での干渉チェックと併せて、実際の試作品による組立評価を行うことで、より確実で組み立てやすい製品設計につながります。。

テスト

テストは、プロトタイプや最終製品が仕様や期待を満たしているかどうかを検証するプロセスです。テストには以下の目的があります：

品質保証: 製品が設計通りに機能し、安全であることを確認するため。

エラー検出: バグや設計上の欠陥を見つけて修正するため。

ユーザーエクスペリエンスの向上: ユーザーがどのように製品を使用するかを理解し、改善点を見つけるため。

テストの種類には、ユニットテスト、統合テスト、システムテスト、ユーザビリティテストなどがあります。テストはプロトタイプの段階から最終製品のリリース後まで行われることが多いです。

まとめ

プロトタイピングとテストは、製品開発のプロセスにおいて不可欠な要素です。プロトタイピングによりアイデアを形にし、早期のフィードバックを得ることができ、テストによって製品の品質を確保し、ユーザーのニーズに応えることができます。これらのプロセスを繰り返すことで、最終的には高品質でユーザーにとって価値のある製品を作り上げることができます。
