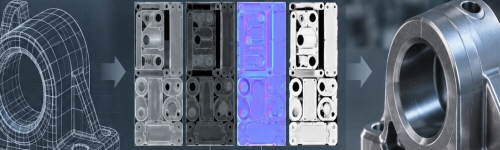

形状テクスチャデータ
「ものづくり」における形状テクスチャをデジタルデータとは、製品や部品などの物理的な形状や表面の質感（テクスチャ）を、デジタルデータとして記録・管理・利用することを指します。これは、製造プロセスにおいて、デジタル技術を活用して物理的な情報を正確に再現し、効率化や品質向上に役立てる手法です。
以下は、ものづくりの現場で「形状テクスチャをデジタルデータ」として活用する具体的なケースです。
1. CAD（コンピュータ支援設計）による形状設計
CAD（Computer Aided Design）は、コンピュータを活用して製品や部品の形状を設計・編集する技術です。2D図面の作成だけでなく、3Dモデルを用いて立体形状を視覚的に確認しながら、寸法、角度、穴、曲面、フィレットなどを正確に設定できます。機械部品や金型、設備、自動車部品などの設計では、形状を自由に修正できるため、試作前の検討や設計変更を効率的に行えます。また、作成したCADデータは、CAE解析、CAM加工、3Dプリンター、寸法検査などにも活用できます。さらに、3Dスキャンで取得した現物データをCAD上に取り込み、既存部品の形状復元や改良設計を行うリバースエンジニアリングにも利用され、設計から製造までのデジタル化と品質向上に貢献します。
物体の形状（寸法や輪郭）だけでなく、表面のテクスチャもデジタルデータとして定義することが可能です。例えば、製品の表面が滑らかか、ザラザラしているかなど、細かい質感を設計に含めることができます。＜関連ページ、リバーエンジニアリングCADモデリング＞
2. CAM（コンピュータ支援製造）との連携
CAM（Computer Aided Manufacturing）は、CADで作成した設計データをもとに、工作機械の加工プログラムを作成する技術です。CADとCAMを連携することで、3Dモデルから切削加工に必要な工具経路を生成し、マシニングセンタやNC旋盤などへ加工指示を送ることができます。これにより、複雑な曲面や精密部品、金型なども高い精度で効率的に加工できます。また、加工前に工具の動きや干渉、削り残しをシミュレーションできるため、加工ミスや材料ロスの削減にも有効です。設計変更が発生した場合もCADデータを更新してCAMへ反映でき、再設定の負担を軽減できます。CAD・CAMの一体化は、設計から加工までのデジタル連携を強化し、製造時間の短縮、品質の安定化、生産性向上に大きく貢献します。
例えば、CNC工作機械や3Dプリンターは、形状データに基づいて製品を加工したり、テクスチャデータに基づいて表面の質感を再現したりします。

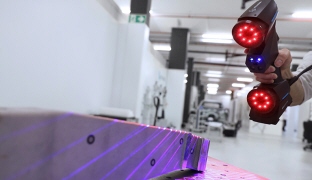

3. 3Dスキャンによる形状とテクスチャのデジタル化
3Dスキャンは、実物の製品や部品、設備などの形状を非接触で計測し、三次元のデジタルデータとして再現する技術です。レーザー光や構造化光などを対象物に照射し、表面の位置情報を多数の点からなる点群データとして取得します。さらに、カメラ画像を組み合わせることで、形状だけでなく色、模様、表面の質感などのテクスチャ情報も記録できます。取得したデータは、ポリゴンメッシュへの変換、CAD化、寸法測定、形状比較、品質検査、デジタルアーカイブなどに活用されます。図面やCADデータが残っていない部品の復元にも有効で、リバースエンジニアリングや製品改良、文化財保存、CG・VRなど幅広い分野で利用されています。

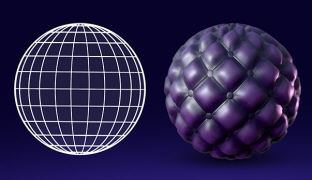

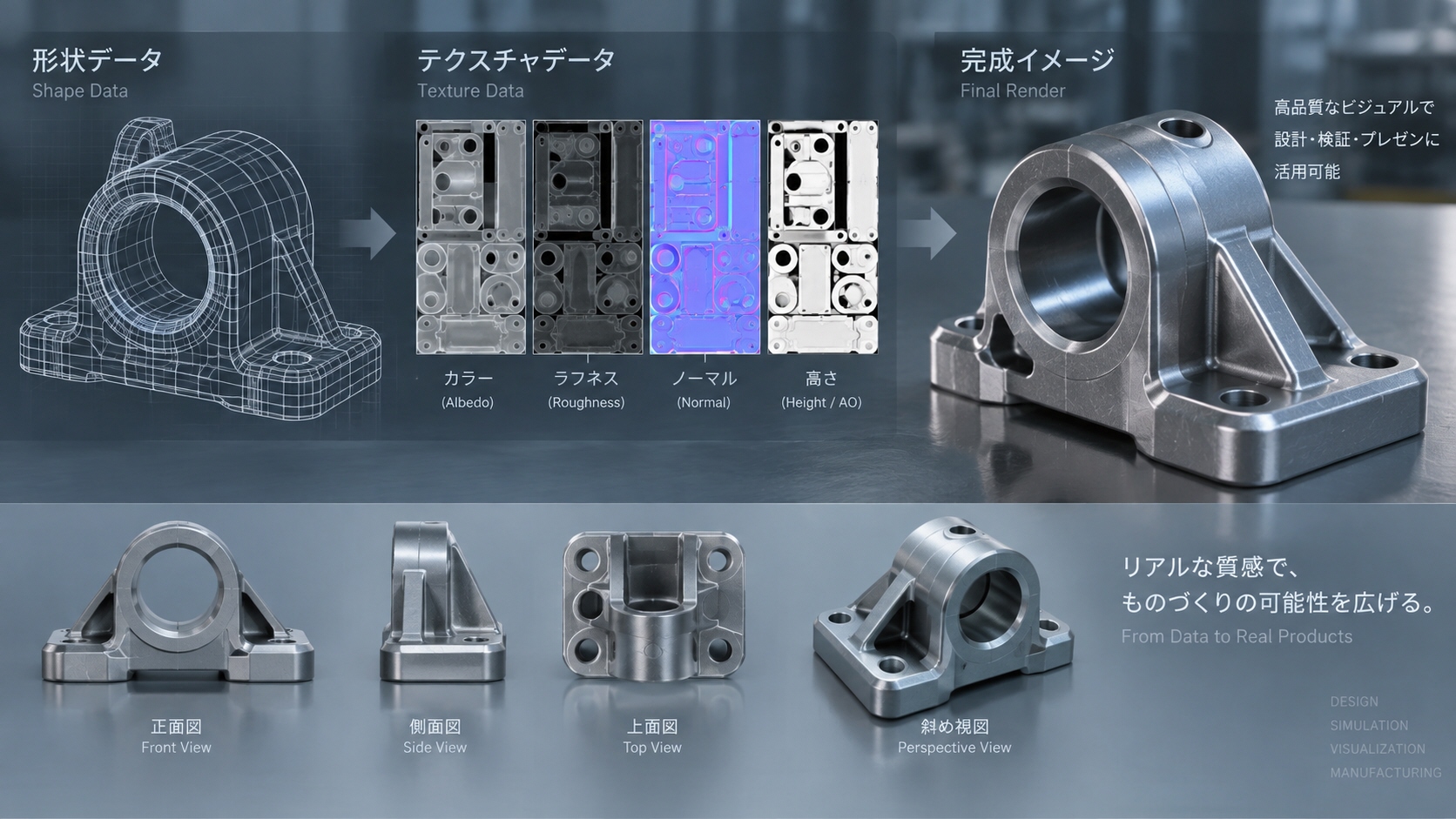

4. PBR（物理ベースレンダリング）を活用した製品のリアルな表現
形状だけでなく、光の反射や材質の特性に基づいてリアルな見た目を再現するPBR技術も、ものづくりに活用されています。これにより、デジタルデータ上で製品の表面のテクスチャや光沢、透明感などをシミュレートし、リアルに近い状態で設計や検証が行われます。
5. 3Dプリンターによる表面テクスチャの再現
3Dプリンターで製品を製造する際、デジタルデータに基づいて表面の微細なテクスチャを忠実に再現できます。これにより、従来の加工技術では難しかった細かい質感や特殊なパターンを製造プロセスに取り入れることが可能です。例えば、特定の摩擦係数や触感を持つ表面が必要な場合、そのデータをデジタルで設計し、プリントすることができます。
＜関連ページ、3Dプリンター用スキャンデータ＞

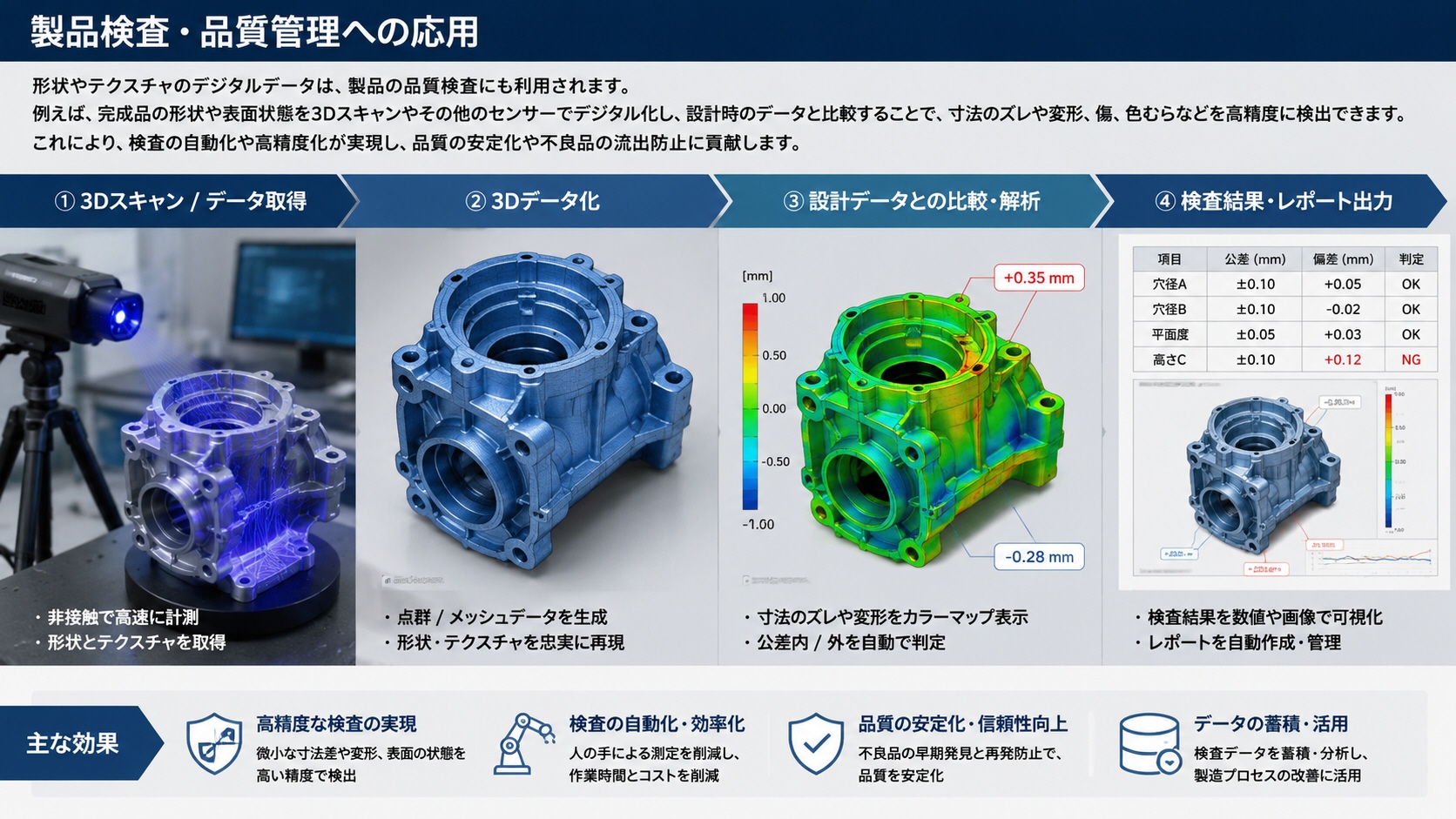

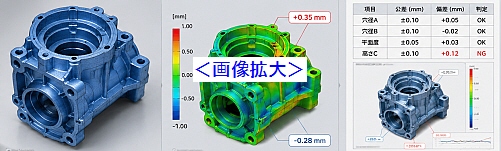

6. 製品検査・品質管理への応用
形状やテクスチャのデジタルデータは、製品の品質検査にも利用されます。例えば、完成品の形状や表面状態を3Dスキャンやその他のセンサーでデジタル化し、設計時の重要な技術です。

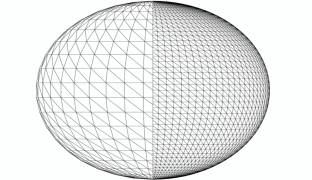

実際の物体3Dスキャナー読取る,デジタルツイン化表面形状データポリゴンメッシュ(STL),点群三角ポリゴン化PBR(物理ベースレンダリング)製品のリアル表現,
 |
 |
 |
|---|
