３Dスキャンの点群編集について

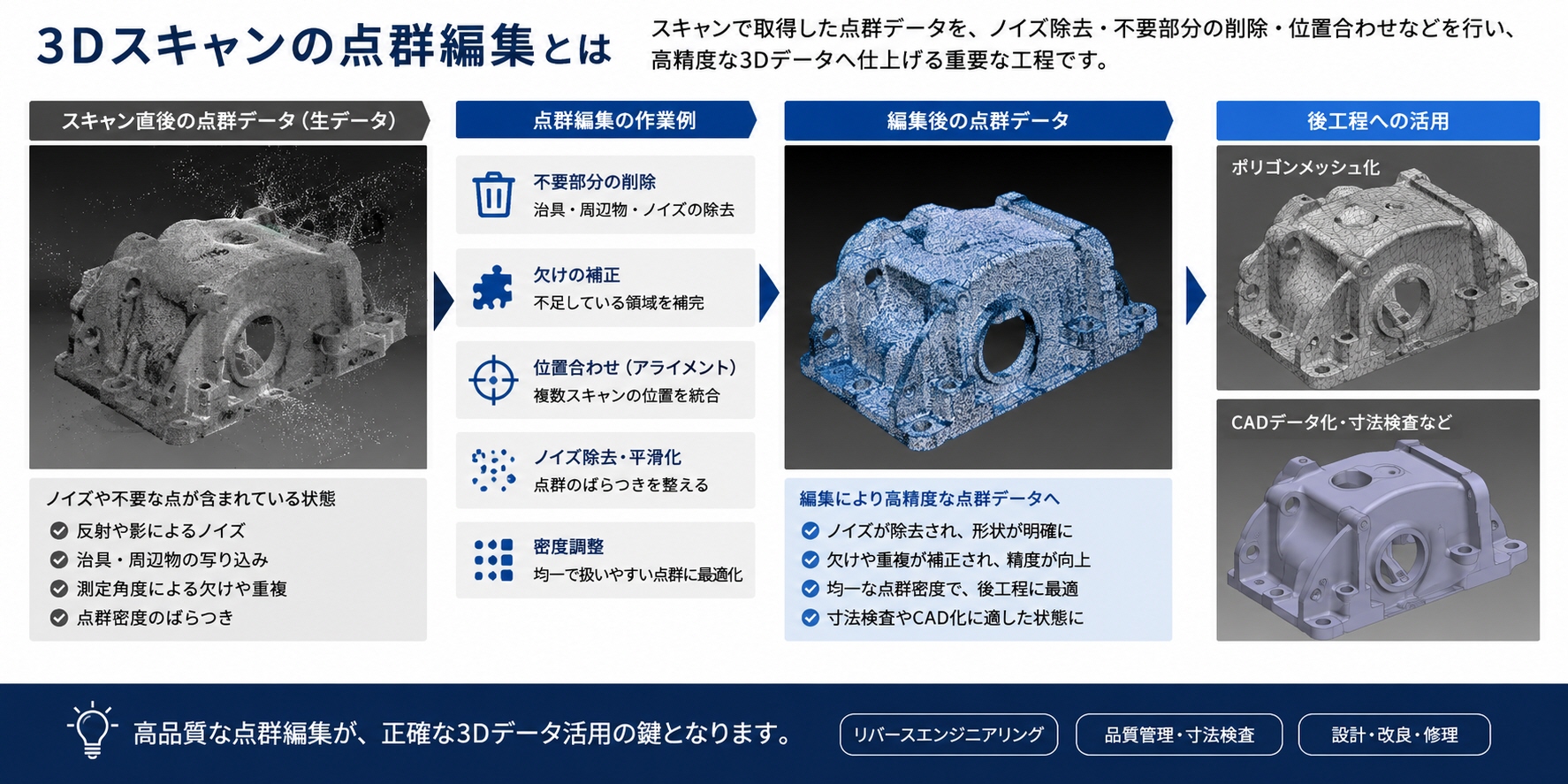

３Dスキャンの点群編集

3Dスキャンで取得した点群データは、対象物の表面形状を多数の点で記録した基礎データです。しかし、スキャン直後の点群には、反射・影・測定角度・治具の写り込みなどによるノイズや不要な点が含まれることがあります。そのため、精度の高い3Dデータへ仕上げるには、点群編集が重要な工程となります。

点群編集では、不要部分の削除、欠けた領域の補正、複数方向から取得したデータの位置合わせ、重複点の整理、ノイズ除去、密度調整などを行います。特に金型、機械部品、鋳造品、樹脂成形品などでは、基準面・穴位置・エッジ・曲面の状態を正しく判断しながら編集することが求められます。単に点をきれいにするだけでなく、後工程であるポリゴンメッシュ化、CAD化、寸法検査、リバースエンジニアリングに適した状態へ整えることが目的です。

点群編集の品質が低いと、メッシュ面の乱れや寸法誤差、CAD面の歪みにつながる場合があります。反対に、適切に編集された点群データは、現物形状の再現性を高め、設計・修理・改良・品質管理に活用しやすい信頼性の高い3Dデータとなります。

点の生成

スキャンされたデータは、最初に生のセンサーデータとして取得されます。このデータは、対象物の表面の特定の位置を示す一連の点に変換されます。各点は、3次元空間内の座標（X、Y、Z）と、場合によっては色や反射率などの追加属性を持ちます。この変換は、スキャナーからの生の出力を処理して、空間内の点として解釈できる形式に変換するアルゴリズムによって行われます。

点群データの整理

変換された点は集合として管理されますが、この集合は非常に大量のデータを含むことがあり、直接扱うのが難しい場合があります。点群データの整理には、ノイズの削減、アウトライヤーの除去、データのダウンサンプリングなどが含まれることがあります。これにより、データの品質が向上し、後続の処理が容易になります。

解析と活用

整理された点群データは、CAD（コンピュータ支援設計）ソフトウェア、3Dモデリングツール、またはシミュレーション環境で使用するためにさらに加工されることがあります。これらのデータは、リバースエンジニアリング、バーチャルリアリティ、拡張現実、建築や製造のプロジェクトなど、多岐にわたる用途で活用されます。

技術の進歩

スキャンから点群データへの変換プロセスは、技術の進歩によって継続的に改善されています。新しいスキャニング技術、より高速で正確なデータ処理アルゴリズム、そして大量の点群データを効率的に扱うための新しい方法が開発されています。これらの進歩は、スキャン技術の適用範囲を広げ、さまざまな分野での使用を促進しています。

点群はコンピュータデータ点の集合体、点の密度が高くなればなるほどに高精度のデータとなります。

３次元CADで利用するのは高精度データが必要のため専用のスキャナーで測定する。点群をCADに取り込んでもシミュ―レーションで見るだけのデータになり、点群のままでは各種の三次元処理には適さない。

CADでポリゴンメッシュに変換やサーフェスやソリッドのモデリングが必要になります。

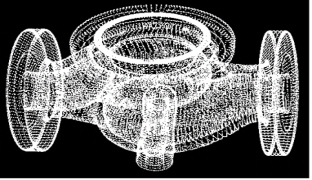

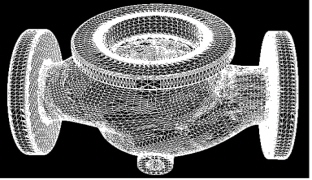

点群の編集 点群からﾎﾟﾘｺﾞﾝ CADデータ
