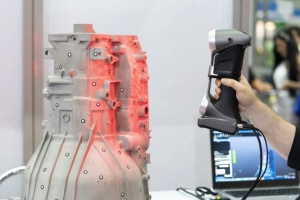

1. 点群データの性質

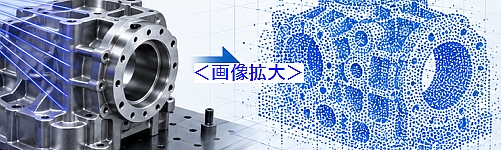

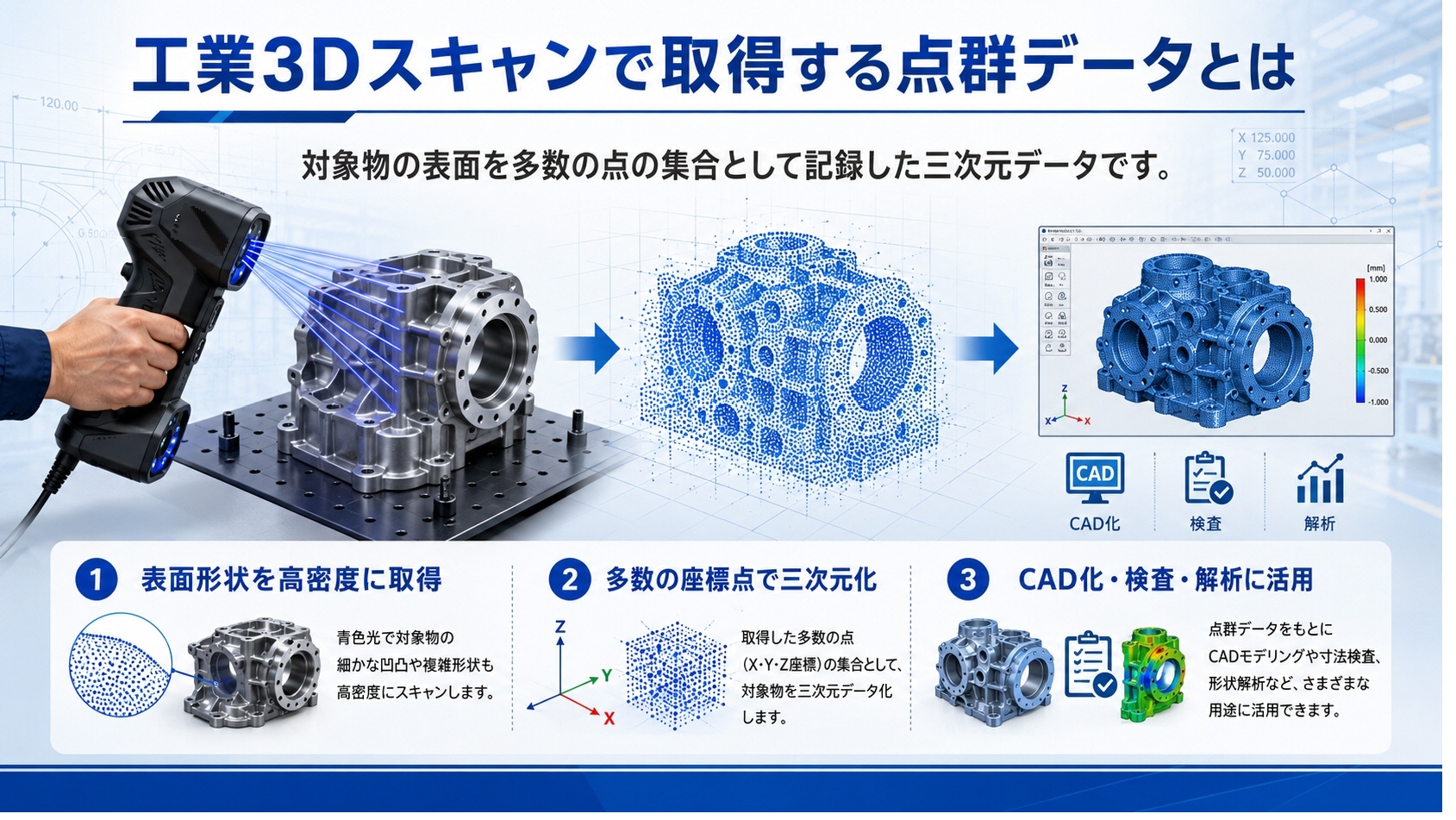

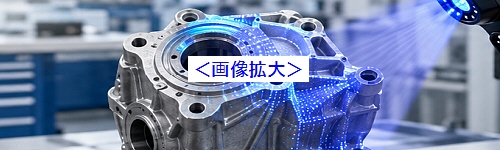

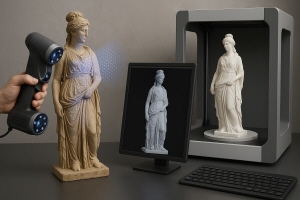

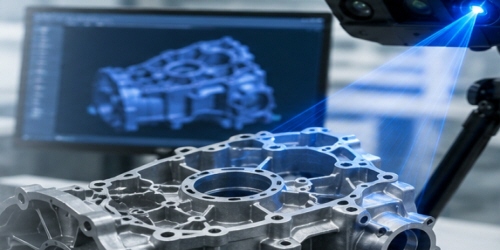

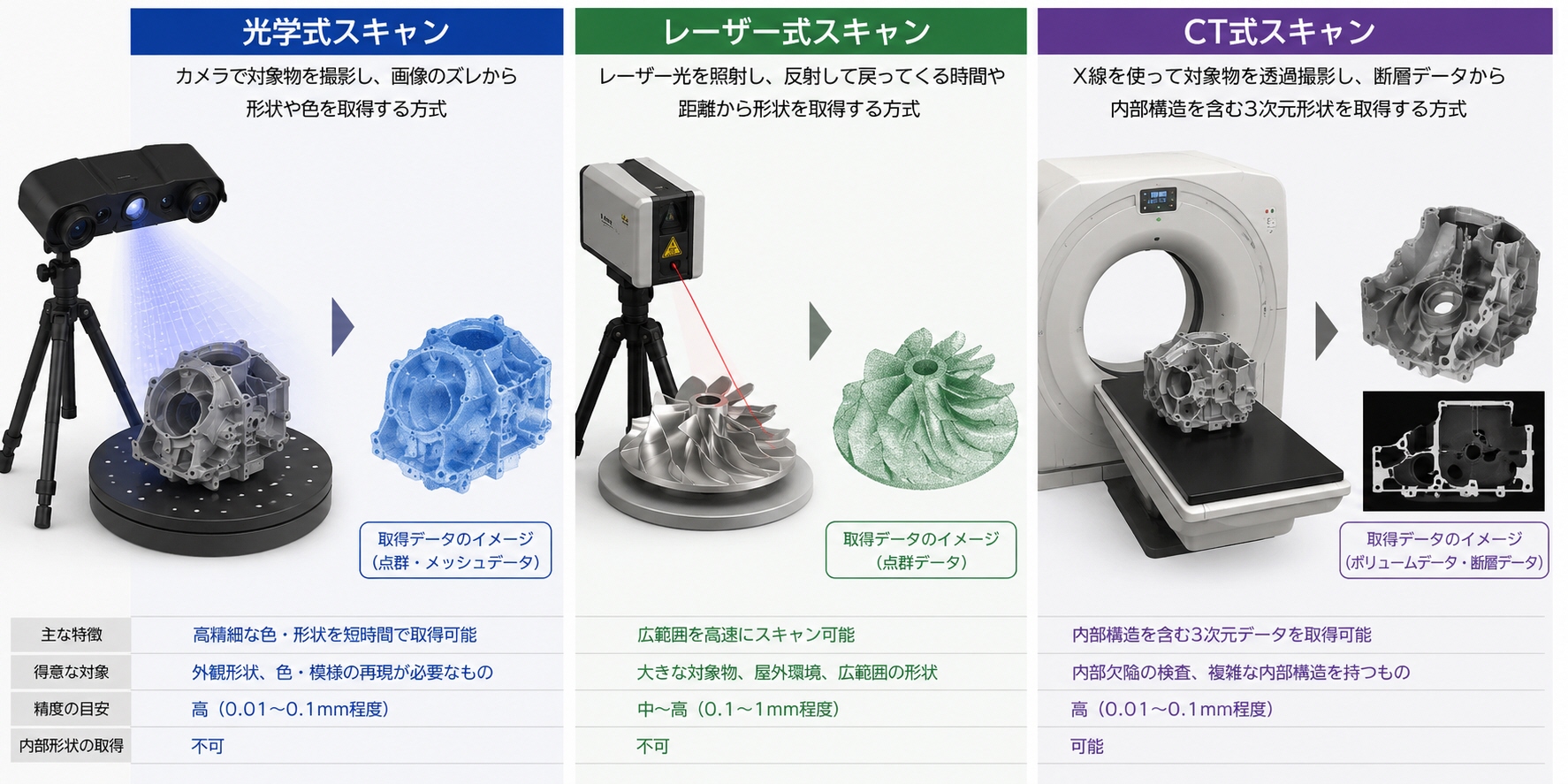

工業3Dスキャンで取得する点群データとは、対象物の表面を多数の点の集合として記録した三次元データです。各点にはX・Y・Zの座標値があり、機器や取得方法によっては色情報、反射強度、法線方向なども含まれます。部品の実形状を高密度に残せるため、図面のない金型や摩耗した機械部品、複雑な鋳造品などの現状把握に役立ちます。

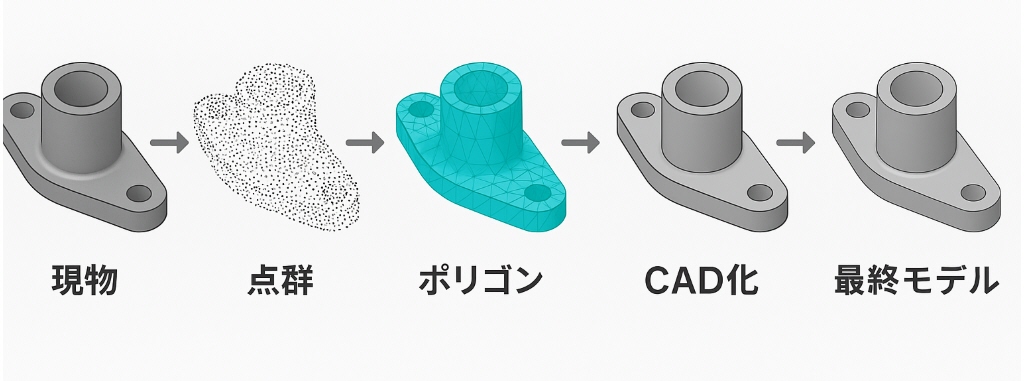

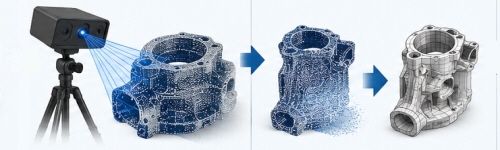

主な性質は、まず実物の形状を高精細に再現できることです。曲面、自由曲面、微細な段差、穴、リブ、フィレットなどを多数の測定点で取得し、形状の特徴を立体的に表現します。ただし、点群そのものは面やソリッドではないため、CADデータとして直接設計変更する用途には向きません。設計・加工に使う場合は、点群を整理してポリゴンメッシュ化し、さらにサーフェスやソリッドへ再構築します。

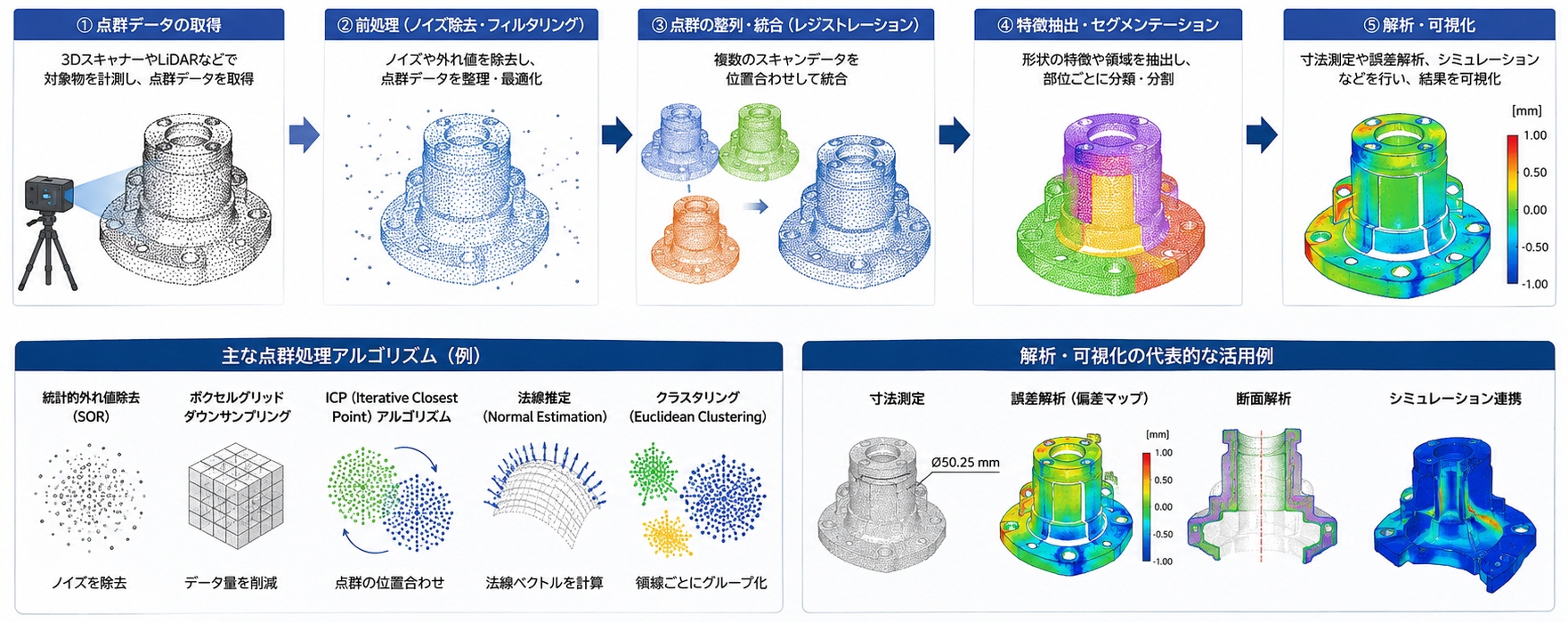

点群は測定点数が多いほど形状を細かく表現できますが、その分だけデータ容量と処理負荷が増加します。高密度なスキャンでは数千万点規模になることもあり、ノイズ除去、位置合わせ、穴埋め、間引き、メッシュ生成などの前処理が重要になります。必要な精度や用途に応じて、細部を残す領域とデータを軽量化する領域を使い分けることが実務上のポイントです。

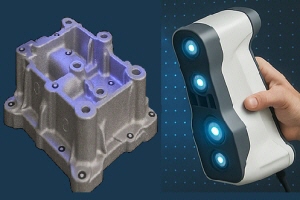

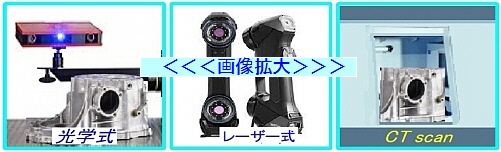

また、点群データにはスキャン時の反射条件や死角の影響が現れます。光沢面、黒色面、透明材、深い穴、狭い隙間では計測が不安定になりやすく、欠損やノイズが発生することがあります。そのため、マットスプレーの使用、複数方向からの撮影、基準マーカーによる位置合わせなどを行い、データ品質を整えます。

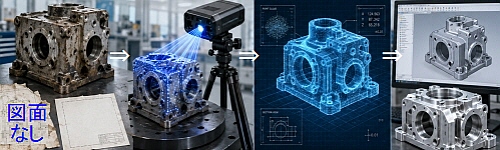

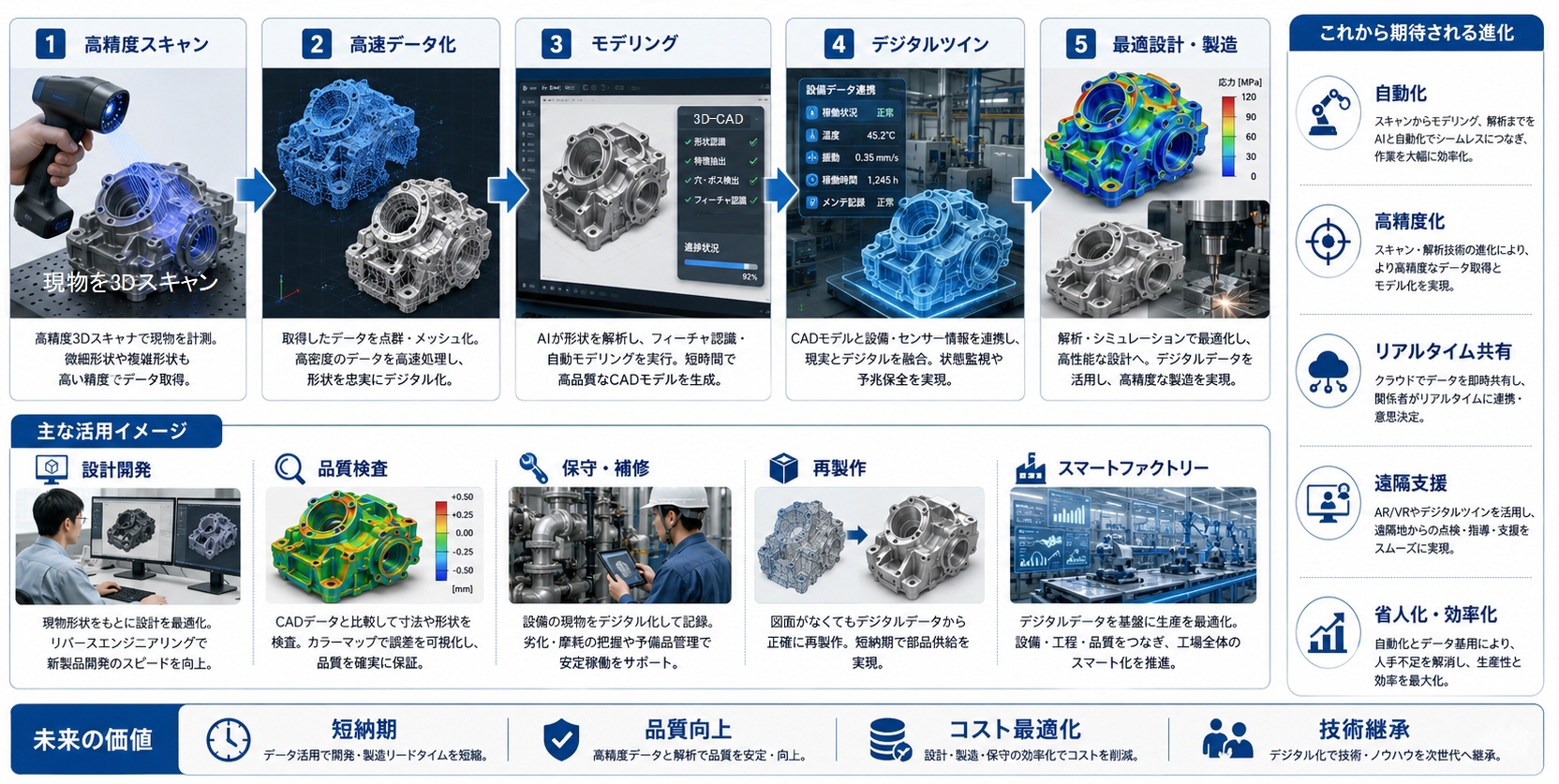

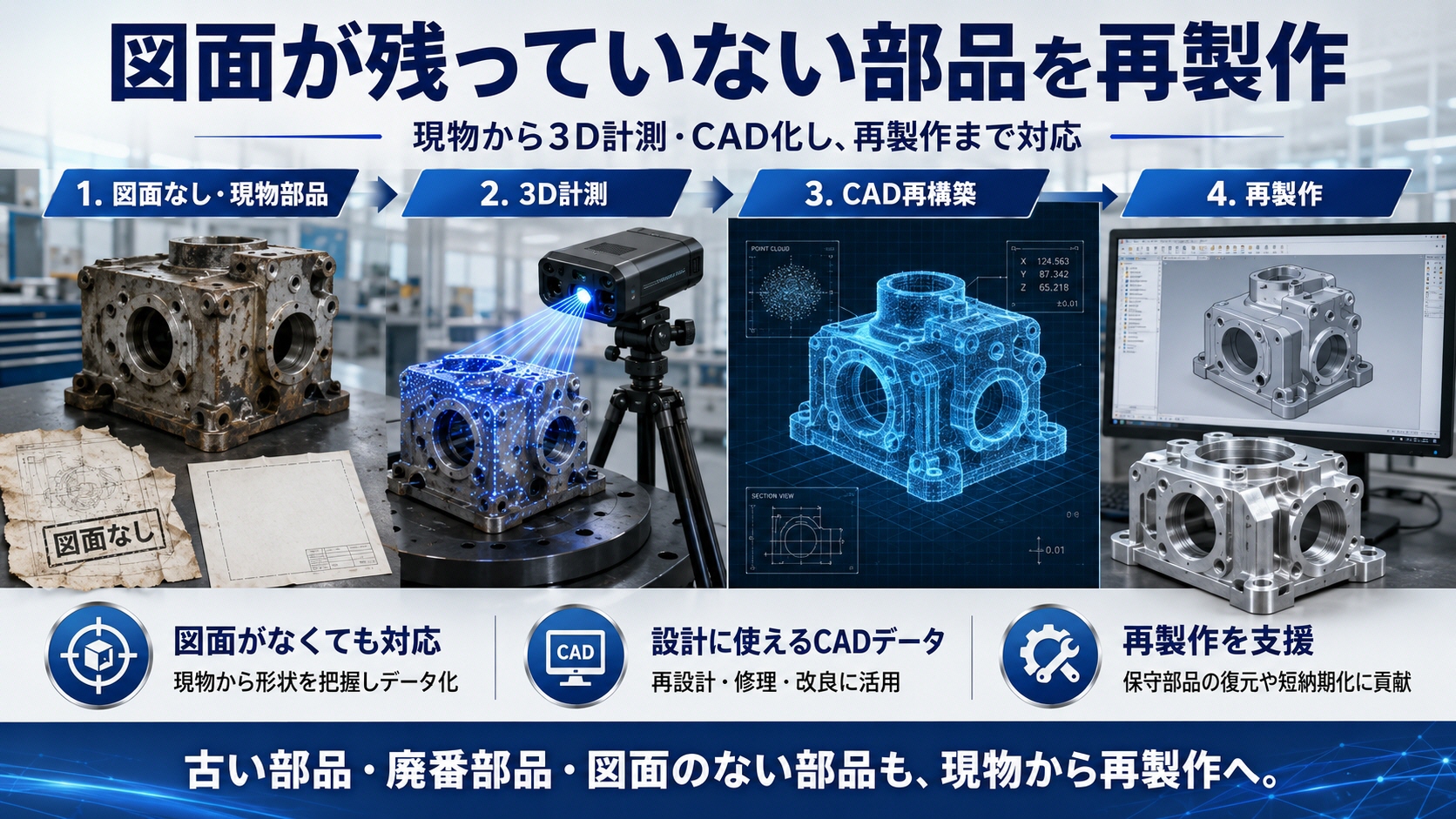

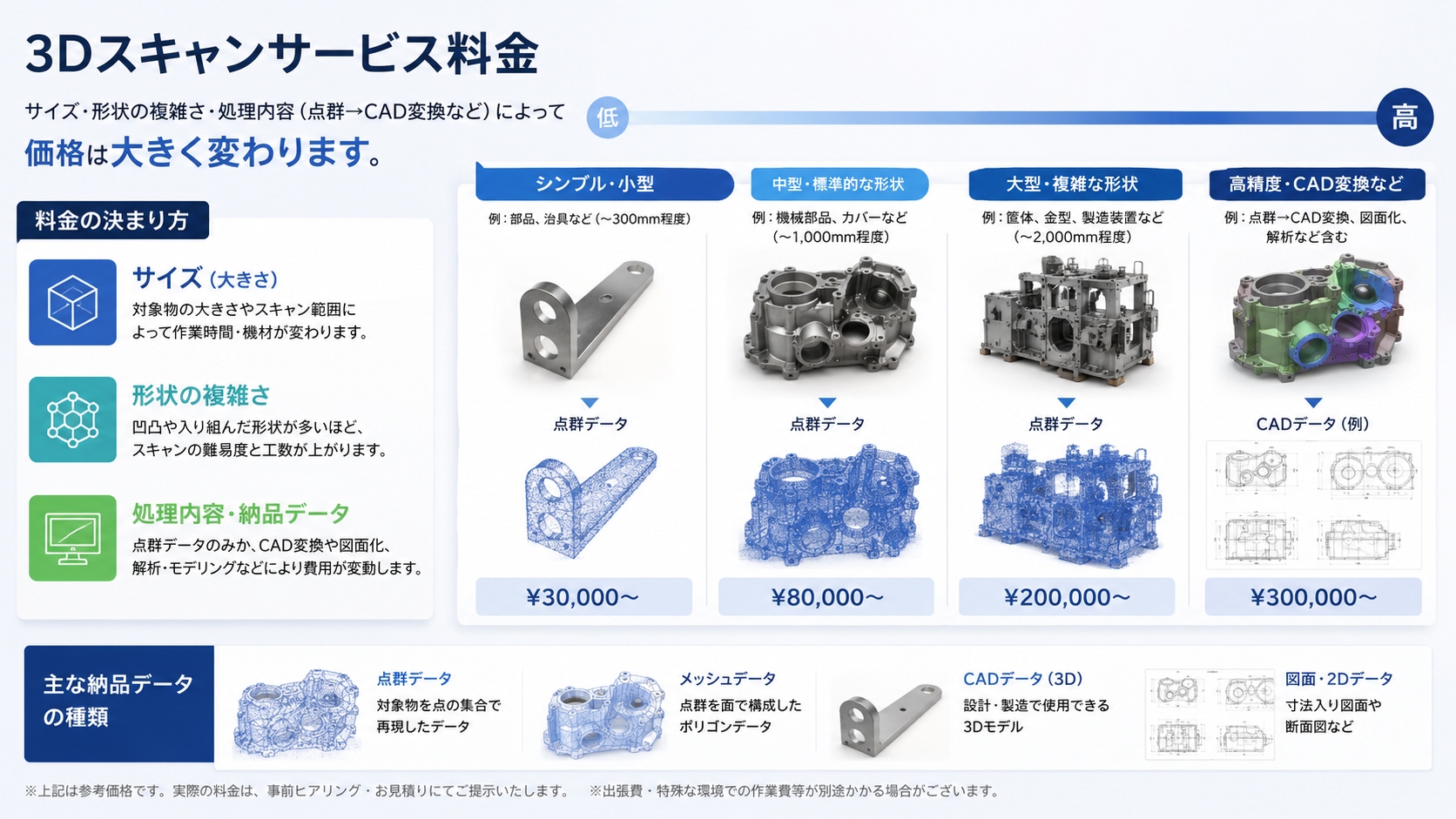

工業用途では、点群はCADモデルとの偏差比較、摩耗量の確認、変形解析、現物からの図面復元、金型・治具・補修部品の再製作などに活用されます。点群は「現物をそのままデジタル記録するための基礎データ」であり、後工程のメッシュ化やCAD化、検査解析の精度を左右する重要なデータです。
-

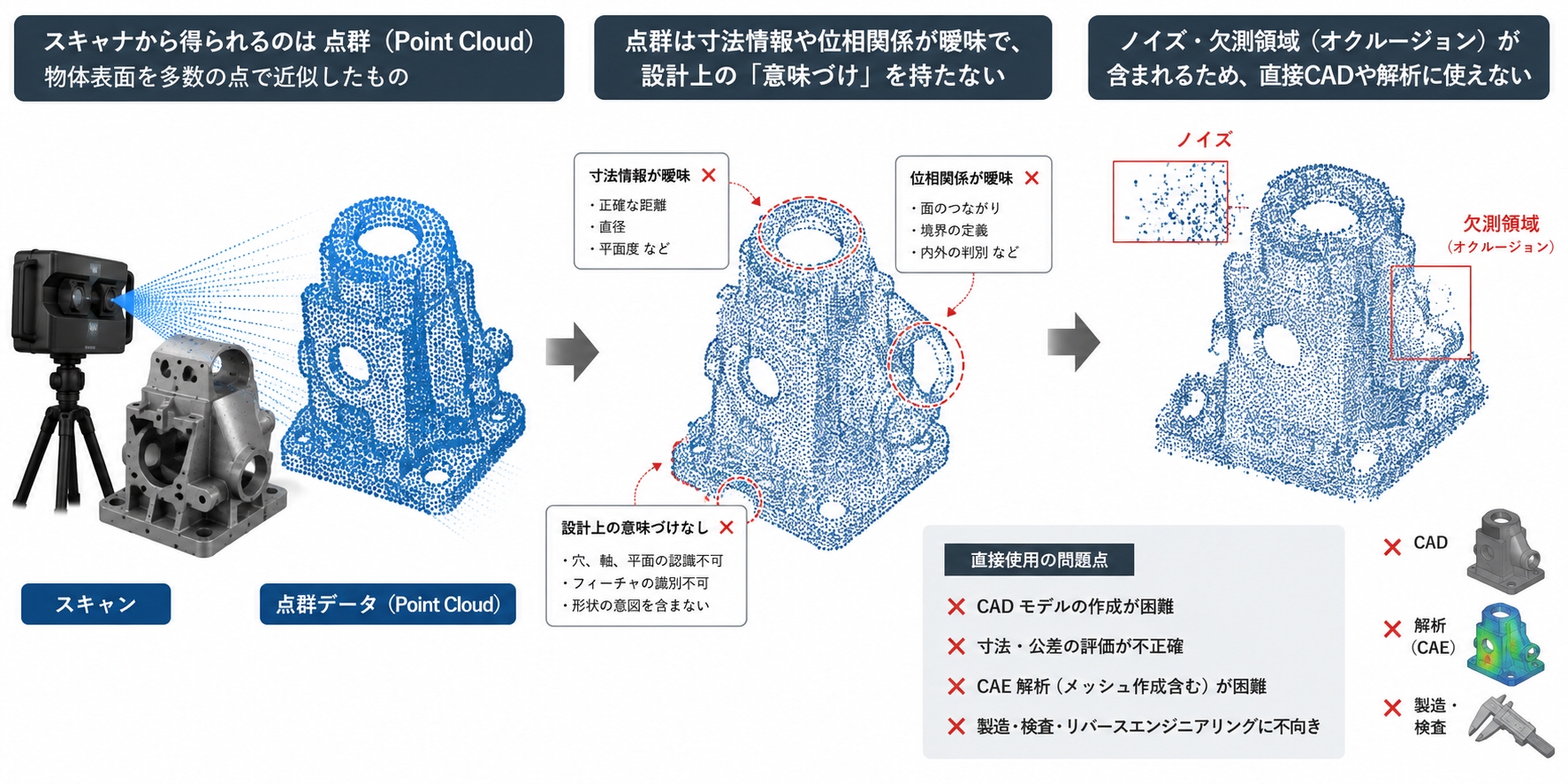

スキャナから得られるのは 点群（Point Cloud） であり、物体表面を多数の点で近似したもの。
-
点群は寸法情報や位相関係が曖昧で、穴や平面のような設計上の「意味づけ」を持たない。
-
ノイズ・欠測領域（オクルージョン）が含まれるため、直接CADや解析に使えない。
 |

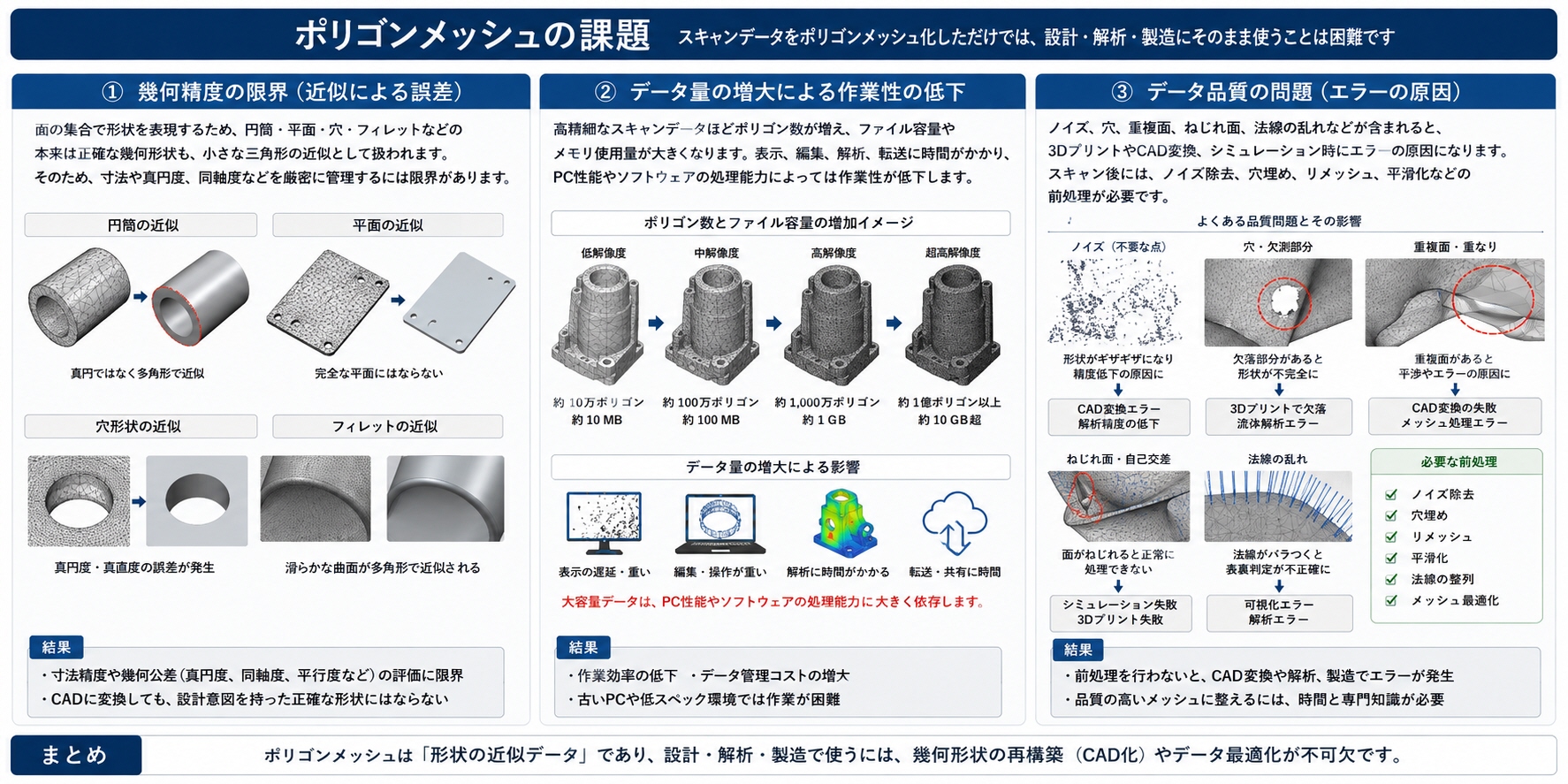

2. ポリゴンメッシュの課題
ポリゴンメッシュは、3DスキャンやCGで扱いやすい一方、設計・製造用途ではいくつか課題があります。
まず、面の集合で形状を表現するため、円筒・平面・穴・フィレットなどの本来は正確な幾何形状も、小さな三角形の近似として扱われます。そのため、寸法や真円度、同軸度などを厳密に管理するには限界があります。
また、高精細なスキャンデータほどポリゴン数が増え、ファイル容量やメモリ使用量が大きくなります。表示、編集、解析、転送に時間がかかり、PC性能やソフトウェアの処理能力によっては作業性が低下します。

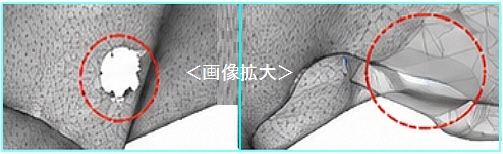

さらに、ノイズ、穴、重複面、ねじれ面、法線の乱れなどが含まれると、3DプリントやCAD変換、シミュレーション時にエラーの原因になります。スキャン後には、ノイズ除去、穴埋め、リメッシュ、平滑化などの前処理が必要です。
設計変更にも弱い点があります。ポリゴンメッシュは寸法や拘束条件を持たないため、「穴径を2mm大きくする」「壁厚を変更する」といったパラメトリックな修正には不向きです。製造用データとして活用する場合は、基準面や軸を再設定し、サーフェスやソリッドCADへ再構築する工程が重要になります。

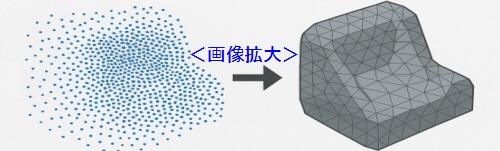

・点群をポリゴン化すると 三角形メッシュ になるが：
・平面や円筒面が「分割ポリゴンの集合」として表現される。
・設計変更や寸法公差管理に不向き。
・ポリゴン数が増えるとデータが膨大になり、処理が重くなる。
＜ポリゴンメッシュの最適化＞ ＜ポリゴン変換データサービス＞
| 複数頂点結ぶ直線の辺で構成する多面体 |
 |

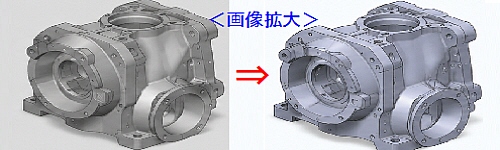

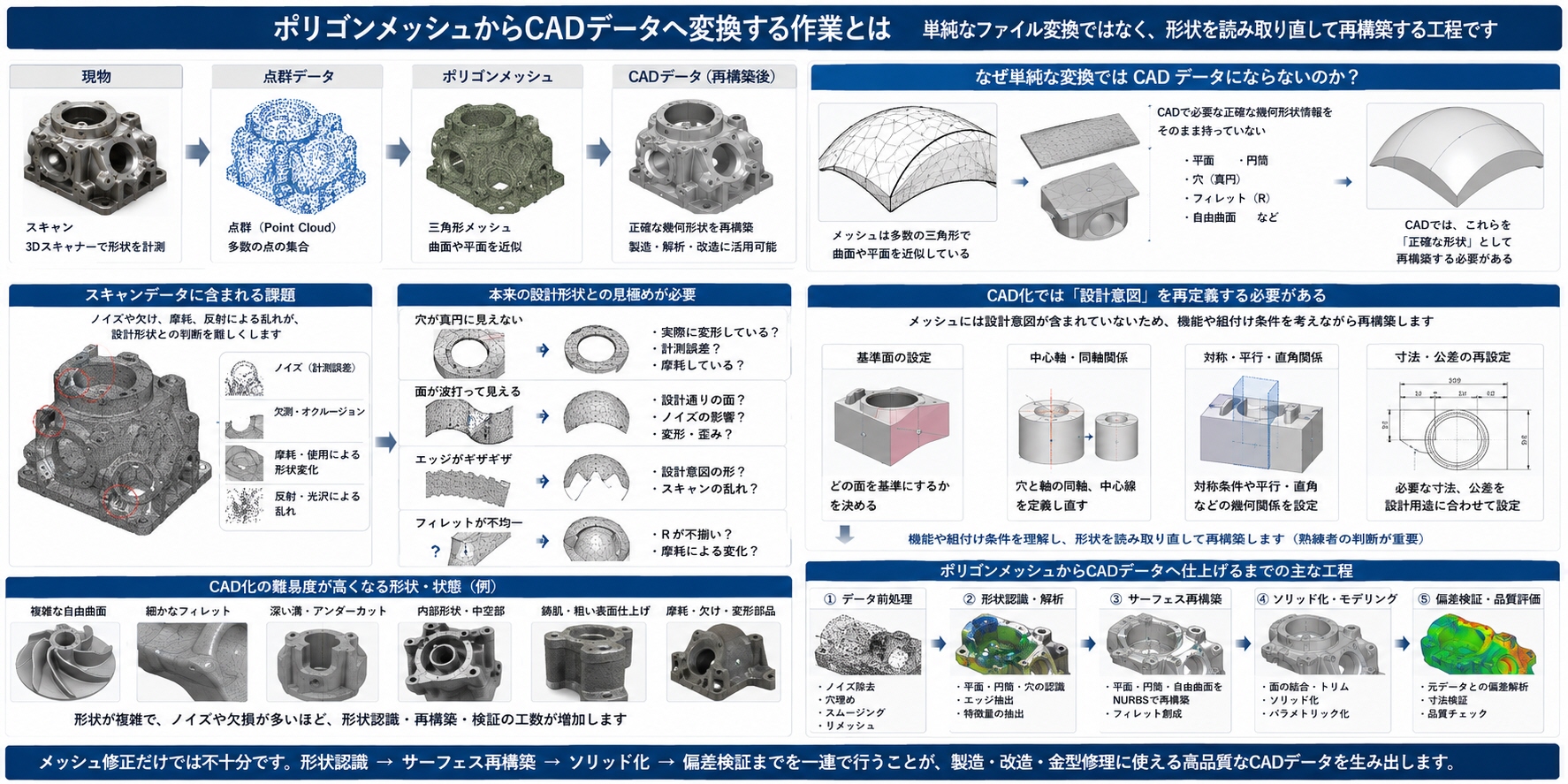

3. CADデータへの変換困難

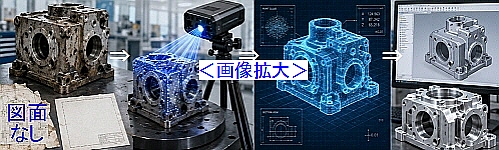

ポリゴンメッシュからCADデータへ変換する作業は、単純なファイル変換ではなく、形状を読み取り直して再構築する工程です。メッシュは多数の三角形で曲面や平面を近似しているため、CADで必要となる正確な平面・円筒・穴・フィレット・自由曲面などの情報をそのまま持っていません。
特に難しいのは、スキャン時のノイズや摩耗、欠け、反射による乱れです。これらが残った状態では、本来の設計形状と現物のばらつきを区別しにくくなります。例えば、穴が真円ではなく見える場合でも、実際に変形しているのか、計測誤差なのか、使用による摩耗なのかを判断する必要があります。
また、CAD化では基準面・中心軸・対称条件・寸法関係を設定し直さなければなりません。メッシュには「この面が基準面」「この穴とこの軸は同軸」といった設計意図が含まれていないため、熟練者が機能や組付け条件を考えながら形状を再定義します。
そのため、複雑な自由曲面、細かなフィレット、深い溝、内部形状、鋳肌や摩耗した部品ほどCAD変換の難易度は高くなります。製造や改造、金型修理に使うCADデータへ仕上げるには、メッシュ修正だけでなく、形状認識・サーフェス再構築・ソリッド化・偏差検証までを一連で行うことが重要です。
・設計や加工に利用できるのは NURBS面やソリッドモデル。

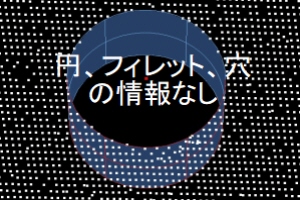

・スキャンデータは幾何学的特徴（円、フィレット、穴位置など）を持たないため、CAD化（リバースエンジニアリング） が必要。
・自動フィッティング機能を持つソフトもあるが、完全自動化は難しく、手作業でのモデリング修正が不可欠。
 |

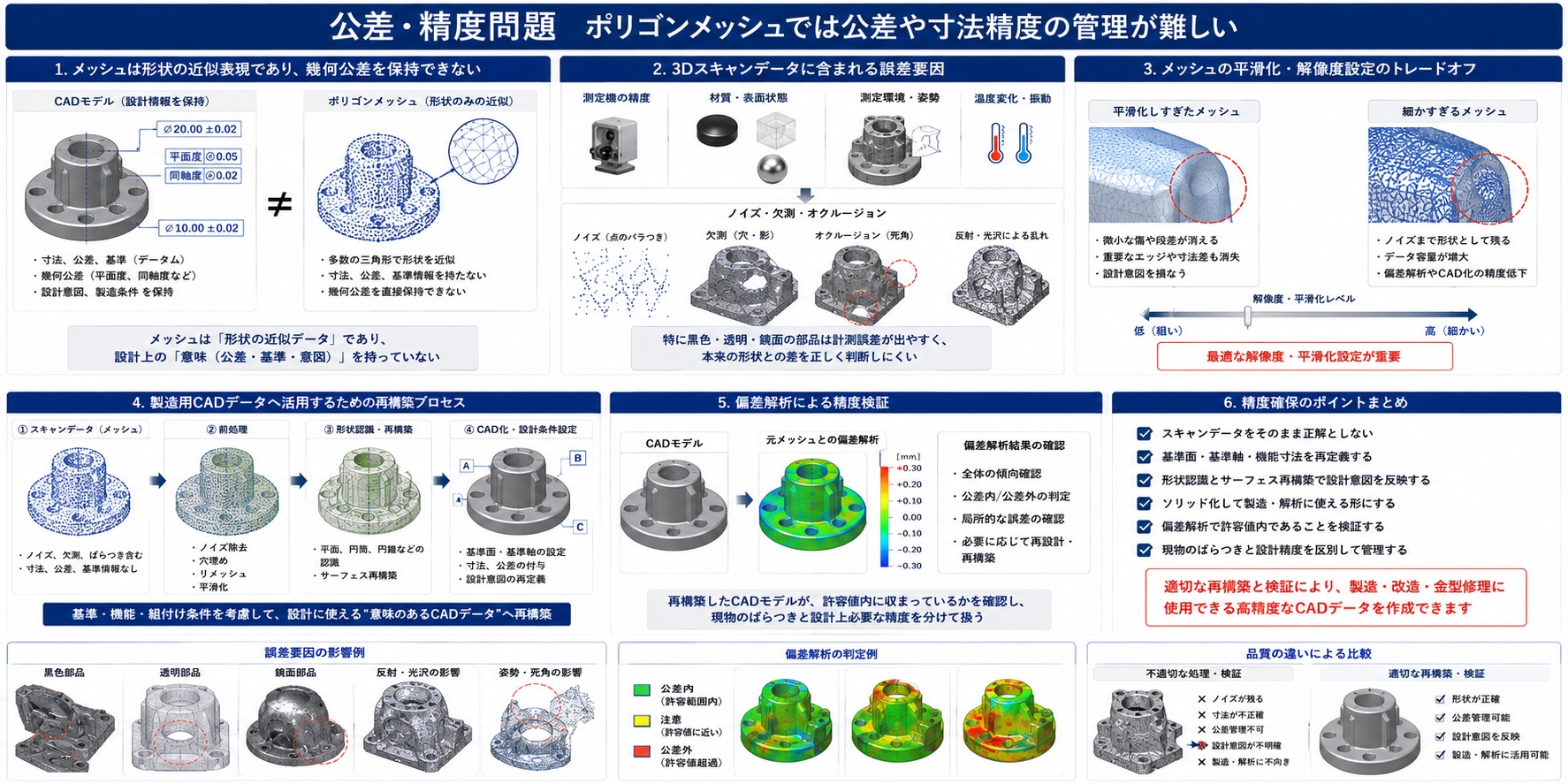

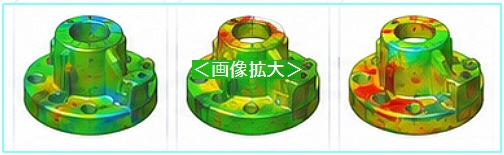

4. 公差・精度問題
ポリゴンメッシュでは、公差や寸法精度の管理が難しいという課題があります。メッシュは三角形の集合で形状を近似しているため、CADのように「直径20.00mm」「平面度0.05mm」「同軸度0.02mm」といった設計上の幾何公差を直接保持できません。
3Dスキャンで取得したデータには、測定機の精度、対象物の材質、表面の光沢、姿勢、温度変化、ノイズなどの影響が含まれます。特に黒色・透明・鏡面の部品は計測誤差が出やすく、本来の形状との差を正しく判断しにくくなります。

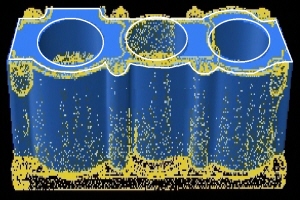

また、メッシュを平滑化しすぎると微小な傷や段差だけでなく、重要なエッジや寸法差まで消えてしまうことがあります。反対に、細かすぎるメッシュをそのまま使うと、ノイズまで形状として残り、偏差解析やCAD化の精度を下げる原因になります。

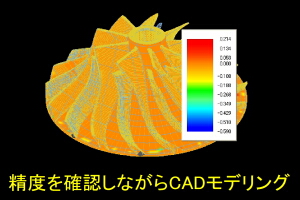

製造用のCADデータへ活用する場合は、スキャンデータをそのまま正解とせず、基準面・基準軸・機能寸法・組付け条件を設定して再構築することが重要です。さらに、再構築したCADモデルと元のメッシュを偏差解析で比較し、必要な許容値内に収まっているか確認します。こうした工程により、現物のばらつきと設計上必要な精度を分けて扱えるようになります。
・スキャナの分解能・環境条件（反射、影、温度変化など）により、
真値との誤差（精度問題） が避けられない。
・機械加工の基準寸法やJIS公差とは直接リンクしないため、
測定結果をそのまま加工指示に使うのは危険。
 |

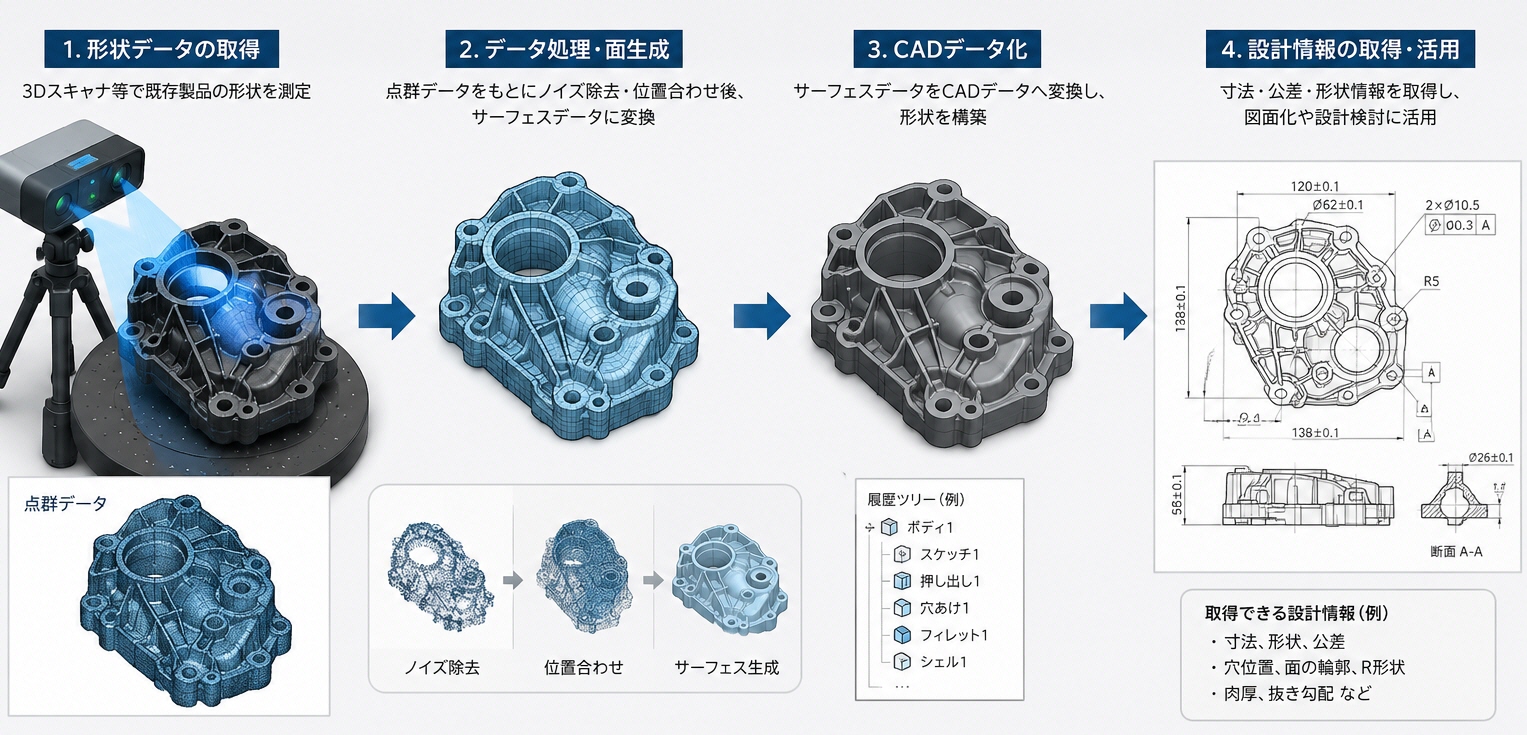

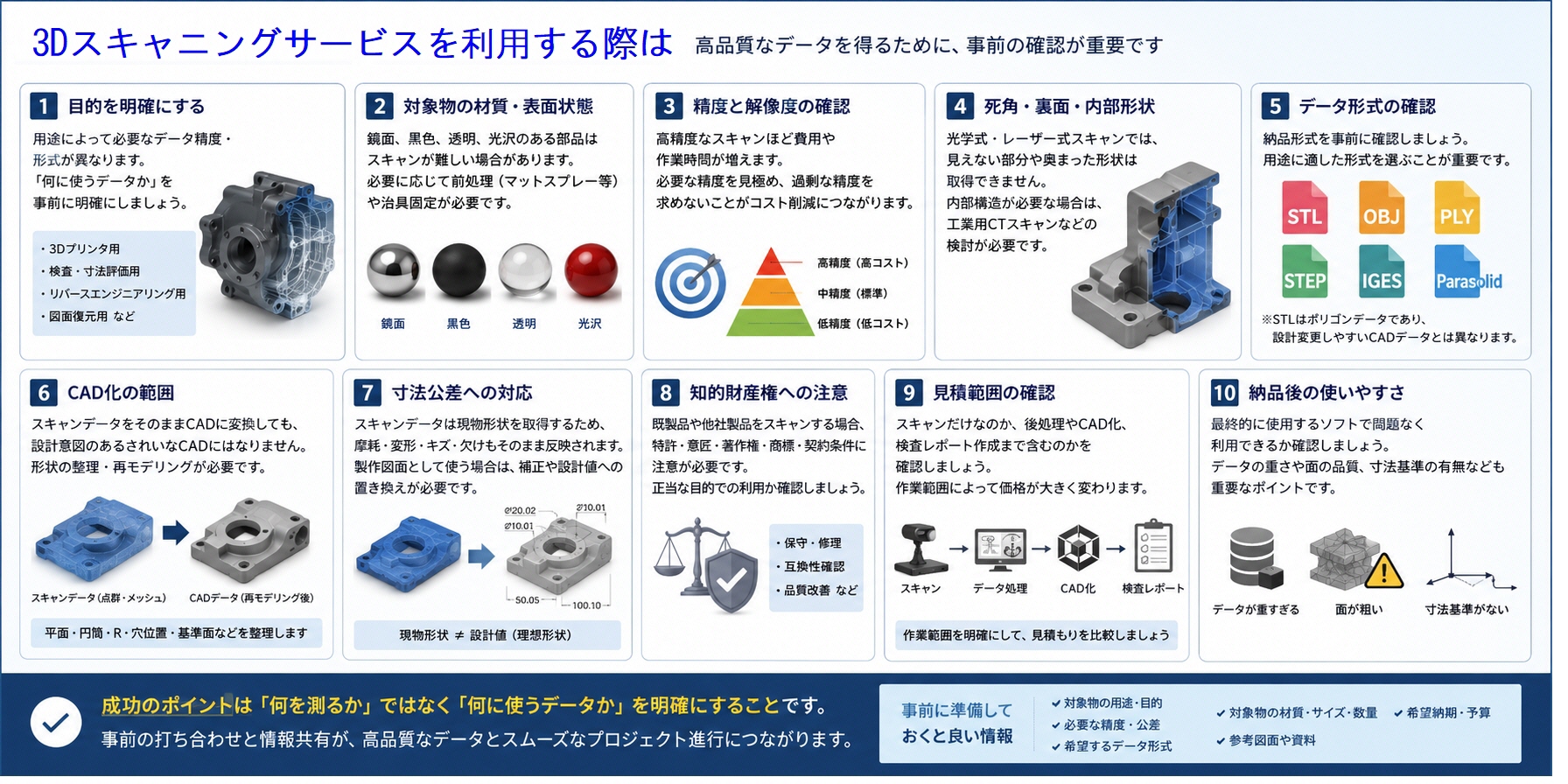

5. 実務的な解決アプローチ

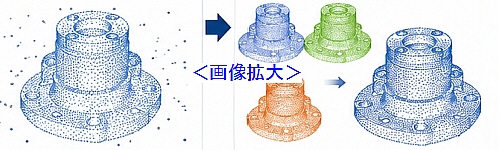

・点群処理：ノイズ除去、穴埋め、スムージング。
・ポリゴン編集：不要なメッシュ削除、データ軽量化。

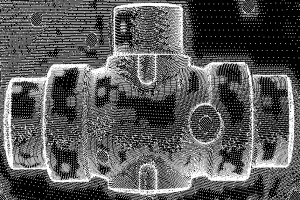

・フィーチャー抽出：円筒、平面、フィレットなどをCAD上で再構築。
・ハイブリッド手法：スキャンデータをリファレンスとして活用しつつ、設計意図に基づいたCADモデリングを行う。
・トレーサビリティ確保：PL法対応のため、スキャンデータとCADデータを紐づけて管理。

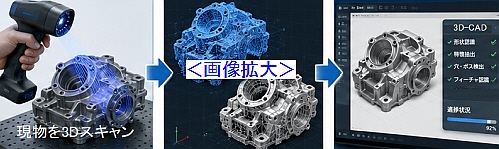

「3Dスキャンデータ」は 実測のコピーに近いが、設計・製造に直結する“意味づけ情報”が欠けているため、そのままでは使えないのです。
