パラメトリックモデルの再構築｜3Dスキャンデータを設計に使えるCADへ

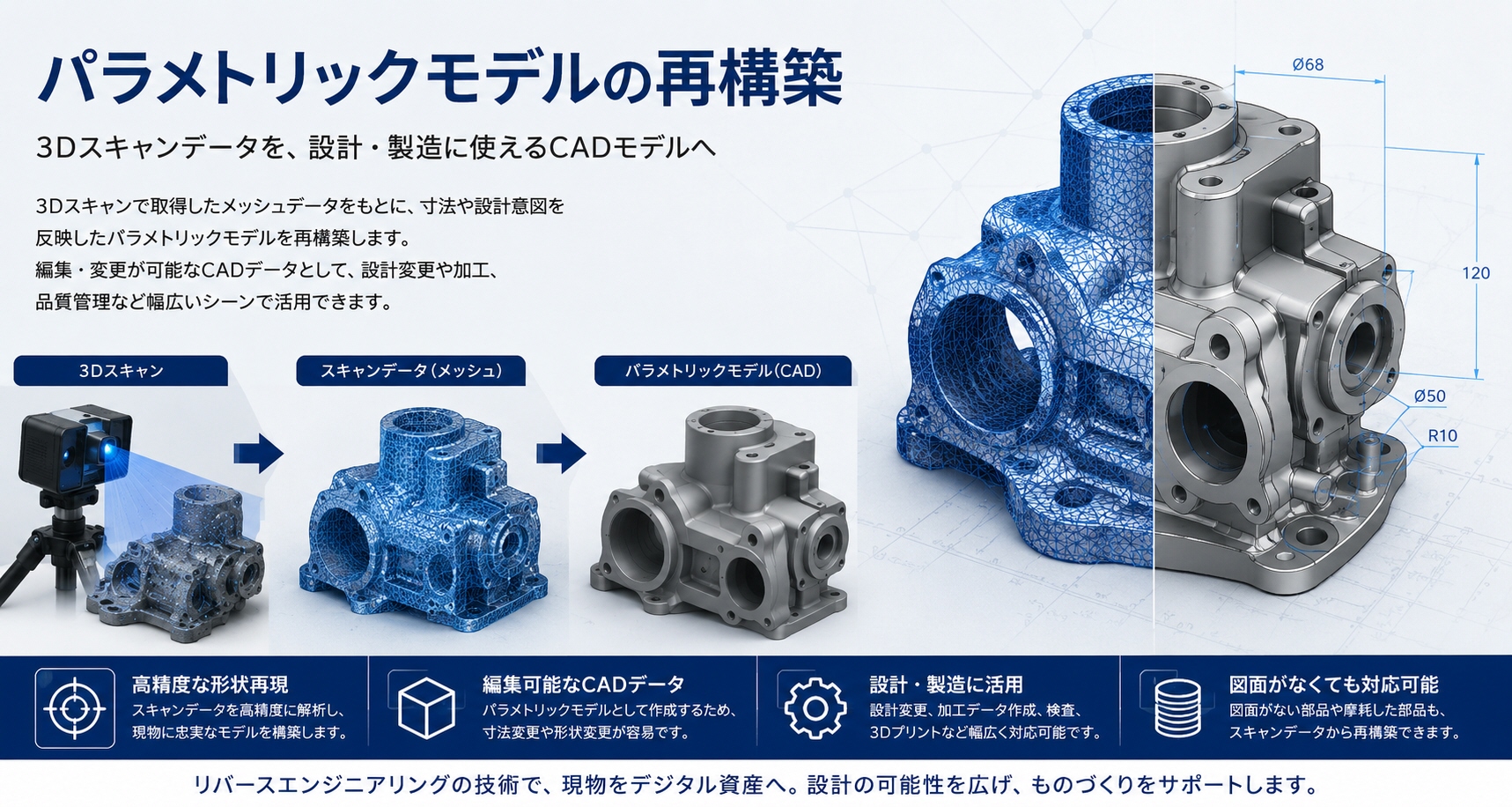

パラメトリックモデルの再構築とは、3Dスキャンで取得した点群データやメッシュデータをもとに、寸法・基準面・フィーチャー履歴を持つ3D CADモデルへ作り直す工程です。単に形状をなぞるだけではなく、設計変更や加工、検査、金型修正に活用できる「編集可能なCADデータ」として再構成することが大きな目的です。
3Dスキャンで得られるメッシュデータは、現物形状を細かい三角形の集合で表したデータです。外観確認や3Dプリントには利用しやすい一方で、穴径の変更、面の延長、R寸法の修正、部品の再設計などには向いていません。そこで、平面・円筒・円弧・フィレット・テーパ・押し出し形状などを解析し、設計意図に沿ったパラメトリックCADモデルとして再構築します。
パラメトリックモデルでは、寸法値や拘束条件を設定できるため、後から形状変更がしやすくなります。たとえば、摩耗した金型や図面のない機械部品を3Dスキャンし、基準面や中心軸を再定義することで、製造当時の理想形状に近いCADデータを作成できます。さらに、現物との差分を確認しながら、補修、複製、改良設計、加工データ作成へスムーズにつなげることが可能です。
当社では、3Dスキャンデータをそのまま変換するだけでなく、部品の用途や加工方法を考慮しながら、実務で使いやすいパラメトリックモデルを作成します。自由曲面を含む複雑形状、摩耗や欠けのある部品、図面が残っていない金型、既存製品の改良設計などにも対応可能です。
「メッシュデータはあるがCADで編集できない」「現物から設計用データを作りたい」「古い部品を再製作したい」といった課題は、パラメトリックモデルの再構築によって解決できます。3DスキャンとCADモデリングを組み合わせることで、現物形状を正確に把握しながら、設計・製造・品質管理に活用できるデジタルデータを提供します。
主な活用例
- 図面のない部品のCADデータ化
- 金型・治具・機械部品の再製作
- 摩耗部品の形状復元
- 既存製品の改良設計
- メッシュデータから編集可能なCADへの変換
- 加工用3Dモデル、検査用基準モデルの作成
パラメトリックモデルの再構築は、現物をただデータ化するだけでなく、今後の設計変更や製造工程で活用できる資産へ変える技術です。3DスキャンデータのCAD化やリバースエンジニアリングをご検討の際は、お気軽にご相談ください。
 |
