修正金型の3Dスキャンは、既存の金型や改修後の金型形状を高精度に測定し、現物の状態をデジタルデータとして保存・活用するための重要な工程です。長年使用された金型は、摩耗・変形・欠け・溶接補修・手仕上げなどにより、当初の図面やCADデータと実際の形状が異なっている場合があります。3Dスキャンを行うことで、現在の金型形状を正確に把握し、修正内容の確認、CADデータ化、再加工、複製金型の製作、品質管理に役立てることができます。

修正金型の現物形状を高精度に測定

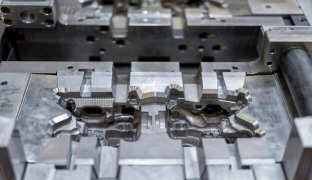

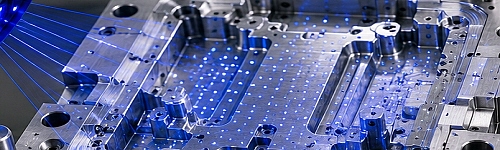

金型修正では、設計図面だけでは判断できない微細な形状変化が発生することがあります。特に、キャビティ・コア・パーティング面・入子・スライド部・リブ・ボス・R形状・抜き勾配などは、製品品質に大きく関わる重要な部分です。3Dスキャンでは、金型表面を非接触で測定し、点群データやポリゴンメッシュデータとして取得します。これにより、複雑な曲面や手作業で修正された部分も、立体形状として詳細に記録できます。

図面のない金型や手修正された金型にも対応

古い金型や海外製金型では、図面や3D CADデータが残っていないケースも少なくありません。また、現場で何度も修正を重ねた金型では、最新の形状が図面に反映されていないこともあります。修正金型を3Dスキャンすることで、現物から正確な形状データを取得し、現在の状態に近いCADデータを作成できます。これにより、追加修正、部品交換、補修加工、予備金型製作などをスムーズに進めることが可能です。

修正前後の比較で、加工結果を見える化

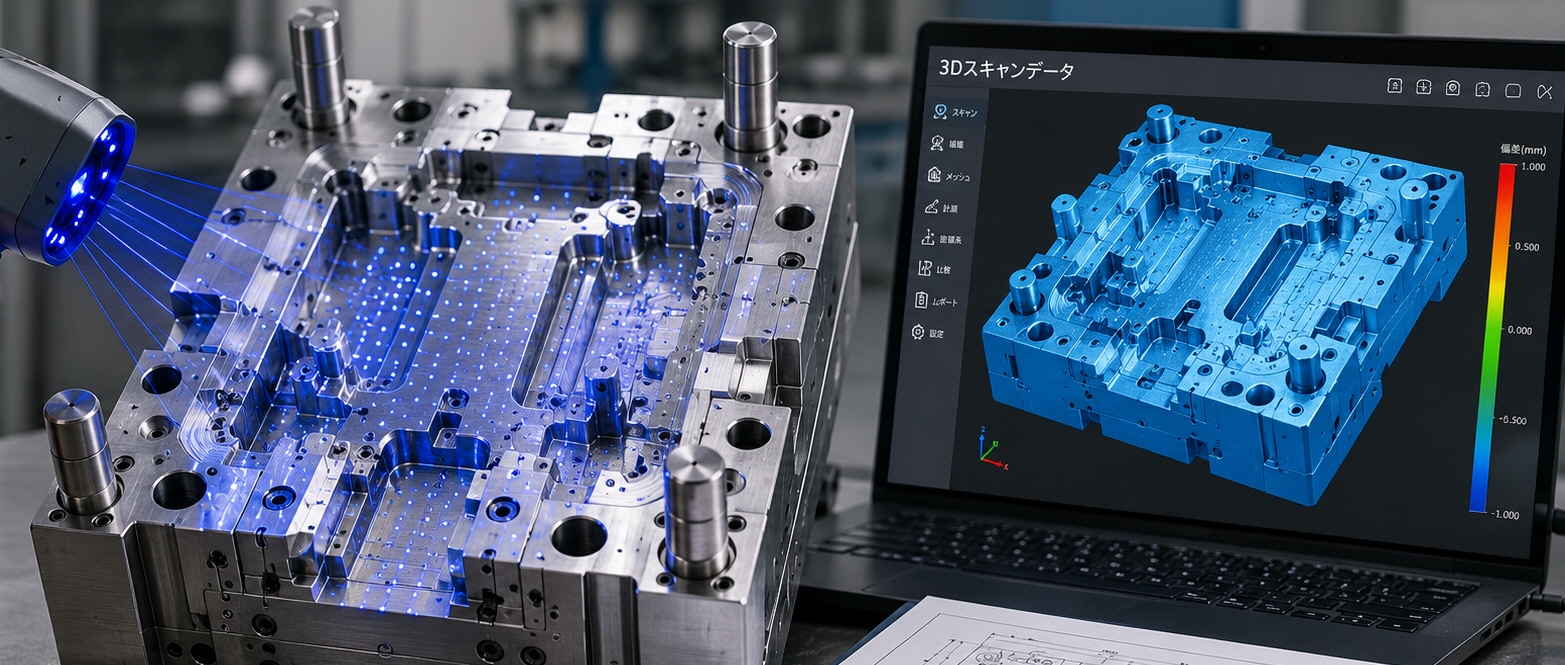

3Dスキャンデータは、修正前後の形状比較にも活用できます。修正前のデータと修正後のデータ、または設計CADデータとスキャンデータを重ね合わせることで、どの部分がどれだけ変化したかを偏差マップで確認できます。赤・青・緑などの色分けにより、削り過ぎ、盛り不足、変形、ズレ、摩耗量などを視覚的に判断できるため、品質確認や加工指示の精度向上につながります。

金型の再設計・CAD化・リバースエンジニアリングに活用

取得した3Dスキャンデータは、単なる測定データとしてだけでなく、リバースエンジニアリングにも活用できます。点群データやポリゴンデータをもとに、サーフェスデータやソリッドCADデータを作成することで、加工用データ、設計変更用データ、保守管理用データとして利用できます。特に、手仕上げ部分や現物合わせで調整された金型では、現物形状を反映したCAD化が重要になります。

修正金型の3Dスキャンが役立つ場面

修正金型の3Dスキャンは、射出成形金型、ダイカスト金型、ゴム金型、ブロー成形金型、プレス金型、鍛造金型など、さまざまな金型に対応できます。成形不良の原因調査、摩耗部の確認、パーティング面のズレ確認、キャビティ形状の再現、入子交換部の測定、補修後の仕上がり確認など、金型メンテナンスや品質改善の現場で効果を発揮します。

金型修正の品質を安定させるデジタル管理

金型は製品品質を左右する重要な生産設備です。修正履歴や現物形状をデジタルデータとして残しておくことで、次回の補修や再製作時にも正確な情報を活用できます。3Dスキャンによる形状データ管理は、属人的な判断に頼りがちな金型修正を見える化し、安定した品質管理と効率的な金型保全を実現します。

修正金型の3Dスキャンは、現物の状態を正確に把握し、修正内容の確認、CADデータ作成、再加工、品質改善まで幅広く活用できる技術です。図面がない金型、手修正された金型、摩耗や変形がある金型のデータ化をご検討の場合は、3Dスキャンによる現物測定が有効です。
