感性でつくられた造形を、正確なデジタルデータへ
工業デザインでは、見た目の美しさだけでなく、握りやすさ、使いやすさ、製品としての量産性まで考慮した形状づくりが求められます。特に、手作業で作られたクレイモデル、モックアップ、試作品、既存製品などは、図面だけでは表現しきれない微妙な曲面やエッジ、ボリューム感を持っています。こうした感覚的に作り込まれた形状を正確にデジタル化する方法が、3Dスキャンによる形状データ採取です。
3Dスキャンを活用することで、工業デザインモデルの立体形状を高密度な点群データやポリゴンデータとして取得し、CADデータ化、設計検討、製品開発、金型製作、品質確認などに活用できます。手作業で仕上げた意匠面や、デザイナーがこだわった曲面の流れをデジタル上で再現できるため、デザイン意図を製造工程へスムーズに引き継ぐことが可能です。
工業デザインにおける形状データ採取の重要性
工業デザインの現場では、スケッチや3D CADだけでなく、実物のモデルを確認しながら形状を決定することがあります。特に、自動車部品、家電製品、医療機器、生活用品、操作パネル、グリップ、筐体、インテリア部品などでは、人が触れる部分や目に入る外観形状が製品価値に大きく影響します。
しかし、手作業で修正されたモデルや試作品は、正確なCADデータが存在しない場合があります。そのままでは量産設計や金型製作に進めにくく、寸法の再現性にも課題が残ります。形状データ採取を行うことで、現物のデザイン形状を数値化し、設計データとして扱える状態に変換できます。
3Dスキャンによるデザイン形状のデジタル化

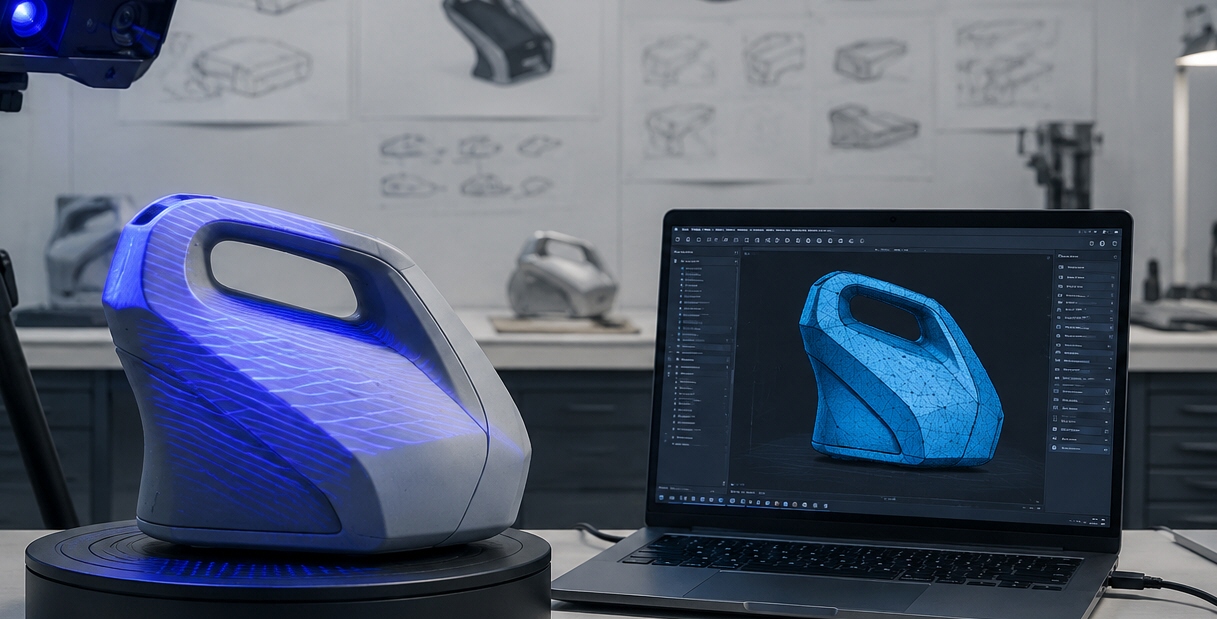

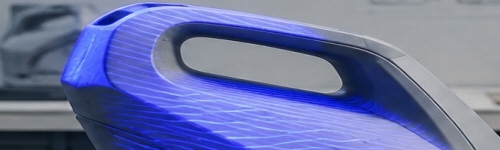

3Dスキャナーを使用すると、対象物の表面形状を非接触で測定し、複雑な自由曲面や細かな凹凸までデータ化できます。工業デザインでは、平面や円筒だけで構成された単純形状ではなく、連続した曲面、微妙な膨らみ、手になじむ曲率、装飾的なラインなどが多く含まれます。
こうした形状は、通常の寸法測定だけでは十分に再現できません。3Dスキャンでは、モデル全体の形状を立体的に取得できるため、デザイナーの感性によって作り込まれた造形を、より忠実にデジタルデータへ反映できます。
取得した形状データの活用
採取した形状データは、用途に応じてさまざまな形式に加工できます。まず、スキャンによって取得した点群データをポリゴンデータへ変換し、必要に応じてノイズ除去、穴埋め、平滑化、位置合わせなどを行います。その後、CAD化を行うことで、設計変更や金型設計に利用しやすいデータへ整えることができます。
例えば、既存のデザインモデルをもとに量産用CADデータを作成したり、試作品と設計データを比較して形状差を確認したり、デザイン変更前後の差分を解析したりすることができます。また、3Dプリンター用データ、加工用データ、検査用データとしても活用可能です。
手作業モデルから設計用CADデータへ
工業デザインでは、クレイモデルや樹脂モデルを手で削ったり盛ったりしながら形状を調整することがあります。こうしたモデルには、設計者やデザイナーの意図が反映された自然な曲面が含まれています。
3Dスキャンによる形状データ採取を行うことで、手作業で完成した最終形状をデジタル上に取り込み、設計用CADデータとして再構築できます。単に表面を写し取るだけでなく、必要に応じて基準面、中心軸、対称性、取付面、嵌合部などを整理し、製造に使いやすいデータへ仕上げることが重要です。
工業デザイン形状データ採取の主な対象
工業デザインの形状データ採取は、さまざまな製品分野で活用されています。家電製品の外装カバー、操作ボタン、樹脂筐体、自動車内装部品、ハンドル、グリップ、医療機器の外装、スポーツ用品、雑貨、工具、パッケージ形状、展示モデルなど、複雑な曲面を持つ製品に適しています。
特に、人が触れる製品では、わずかな形状の違いが使いやすさや印象に影響します。現物の形状を正確に取得することで、感覚的なデザインを客観的なデータとして共有でき、設計・開発・製造の各工程で活用しやすくなります。
形状データ採取で得られるメリット
工業デザインの形状データ採取には、多くのメリットがあります。まず、図面化が難しい自由曲面をデジタル化できる点です。さらに、手作業で作成したモデルをCADデータとして保存できるため、再設計や改良、量産展開にも役立ちます。
また、既存製品の形状確認や競合品との比較、試作品と量産品の差分確認にも利用できます。デザイン変更の履歴をデータとして残せるため、開発段階での検討資料としても有効です。形状を数値化することで、デザイナー、設計者、加工担当者、品質管理担当者の間で共通認識を持ちやすくなります。
デザイン性と製造性をつなぐデータ化
美しい工業デザインであっても、量産できなければ製品化は難しくなります。3Dスキャンによる形状データ採取は、デザイン性と製造性をつなぐ重要な工程です。現物モデルの意匠面を保ちながら、金型製作や加工、組付け、検査に必要な設計情報を整理することで、製品開発を効率よく進められます。
特に、曲面の連続性、エッジの処理、肉厚、抜き勾配、分割ライン、取付部などを考慮しながらCAD化することで、デザインを活かしたまま製造に適したデータを作成できます。
まとめ
工業デザインの形状データ採取は、感覚的に作り込まれたデザインモデルを、正確なデジタルデータとして活用するための重要な技術です。3Dスキャンを用いることで、複雑な自由曲面や微妙な造形を取得し、CADデータ化、設計検討、金型製作、品質確認、製品改良へ展開できます。
手作業のモデル、試作品、既存製品、モックアップなどをデータ化することで、デザインの魅力を損なわずに製造工程へつなげることができます。工業デザインの完成度を高め、製品開発の精度と効率を向上させるために、形状データ採取は非常に有効な手段です。
