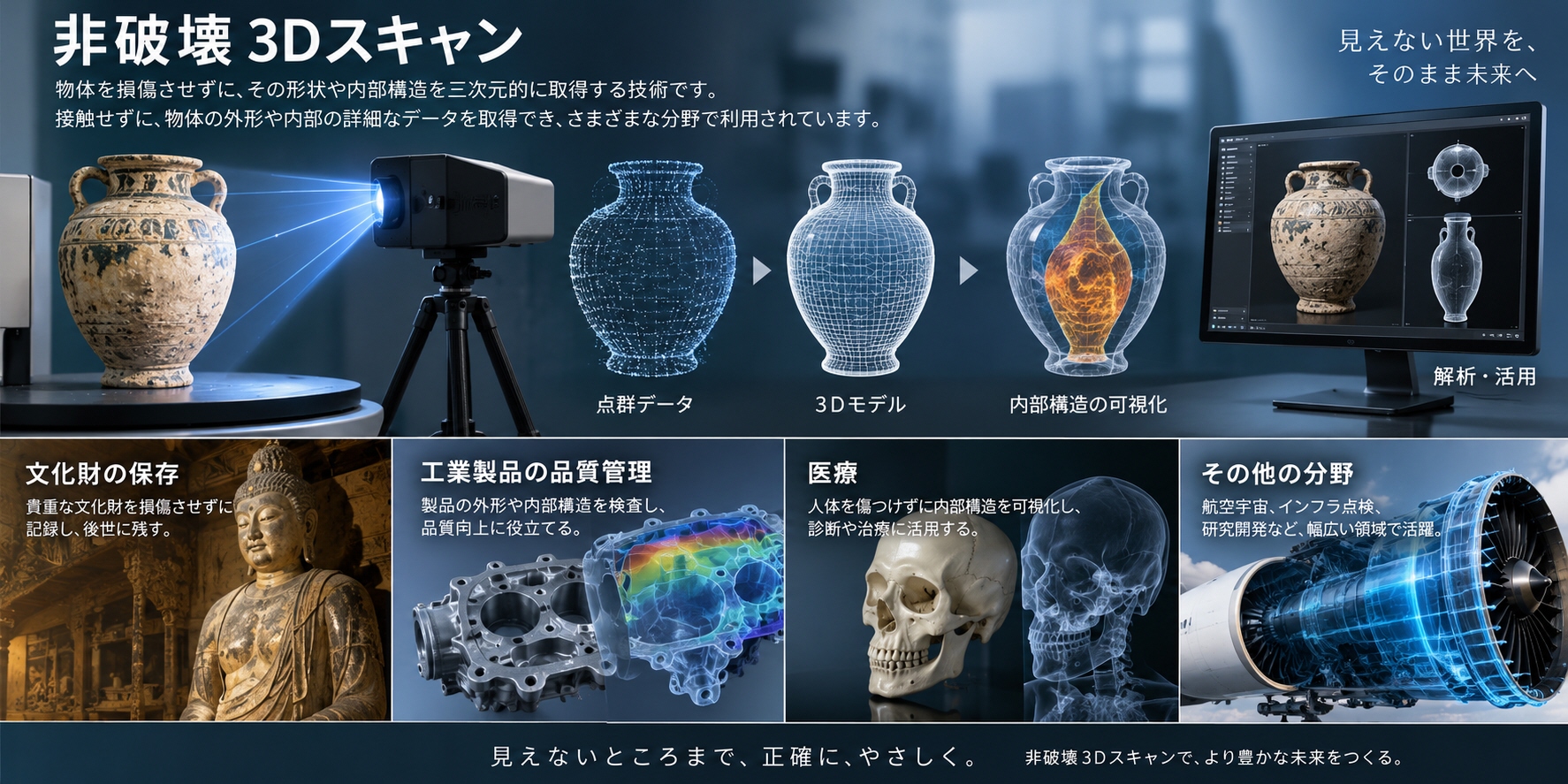

非破壊3Dスキャンとは、物体を損傷させずにその形状や内部構造を三次元的に取得する技術です。この技術は、物体の外形や内部の詳細なデータを、接触せずに取得するため、文化財の保存、工業製品の品質管理、医療など、さまざまな分野で利用されています。

---

主な非破壊3Dスキャン技術には以下のようなものがあります：

1.レーザースキャニング：

レーザースキャニングとは、レーザー光を対象物に照射し、その反射光を読み取ることで、形状や寸法を三次元データとして取得する計測技術です。非接触で短時間に多くの点を測定できるため、複雑な曲面や大型設備、触れにくい部品の計測に向いています。

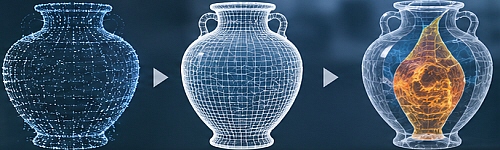

取得されるデータは主に「点群データ」と呼ばれ、無数の測定点の集合として形状を表現します。点群を整理・編集してポリゴンメッシュ化し、必要に応じて3D CADデータへ再構築することで、設計・製造・検査・保守に活用できます。

代表的な方式には、レーザーの反射時間を利用する方式や、レーザーラインを投影してカメラで形状変化を捉える方式があります。工業分野では後者が多く、機械部品、金型、車両部品、配管、設備、建築物などの高精度計測に使われます。

主な活用例は、図面のない部品の復元、摩耗・変形の確認、現物とCADモデルの偏差検査、リバースエンジニアリング、設備の改修前調査などです。現物をデジタル資産として残せるため、老朽化設備の保守や再製作にも役立ちます。

---

2.光学スキャニング

構造化光方式では、対象物に縞模様やパターン光を投影し、その変形をカメラで読み取って立体形状を計算します。反射位置や形状変化から表面を測定します。非接触のため、柔らかい製品、傷つきやすい金型、文化財、精密部品などにも使いやすいのが特徴です。

取得したデータは点群データとして保存され、不要なノイズを除去した後にポリゴンメッシュ化します。さらにCADデータへ再構築すれば、図面のない部品の再製作、金型や治具の復元、摩耗・変形の比較、現物と設計データの偏差検査などに活用できます。

特に製造業では、複雑な自由曲面、深い溝、曲面部品、配管、機械設備などを短時間で可視化できるため、リバースエンジニアリングや品質管理に有効です。一方で、黒色・光沢・透明な表面は測定しにくい場合があり、マットスプレー、測定マーカー、照明調整などの前処理を行うことがあります。

---

3.CTスキャン（コンピュータ断層撮影）：

CTスキャンとは、X線を対象物に多方向から照射し、内部まで含めた断面情報を取得する非破壊検査・計測技術です。医療用CTの工業版に近い仕組みで、外形だけでなく、内部構造・肉厚・空洞・異物・割れ・鋳巣なども三次元で確認できます。

一般的な光学式3Dスキャンやレーザースキャンは表面形状の取得が中心ですが、CTスキャンは対象物の内部までデータ化できる点が大きな違いです。樹脂部品、鋳造品、複合部品、電子部品、金型内部の冷却水路など、分解できない対象の解析に向いています。

取得データは多数の断面画像として保存され、解析ソフトで再構成することで三次元ボリュームデータやポリゴンモデルへ変換できます。これにより、外形寸法の測定、肉厚分布の可視化、内部欠陥の検出、CADデータとの偏差比較、リバースエンジニアリングなどが可能です。

主な活用例は、鋳造品の巣・クラック確認、樹脂成形品の内部形状検査、電子基板やコネクタの内部確認、組立部品の干渉解析、金型冷却回路の確認、医療機器や精密部品の品質評価などです。

一方で、対象物の材質・サイズ・密度によってはX線が透過しにくく、撮影条件の調整が必要です。特に大型の金属部品や高密度材では高出力装置が求められ、撮影時間やコストも増える傾向があります。

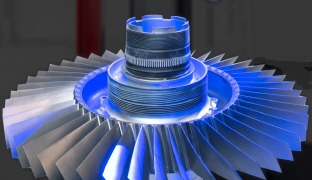

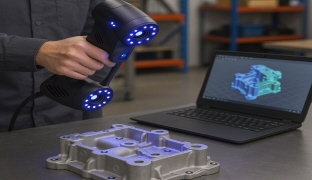

レーザー式非破壊3Dｽｷｬﾝ,手仕上げ形状ﾃﾞｼﾞﾀﾙ保存	光学式非破壊3Dスキャン,自由曲面部品に強い	CT式非破壊3Dｽｷｬﾝ,内部巣,肉厚,ﾎﾞｲﾄﾞ鋳造品品質評価
