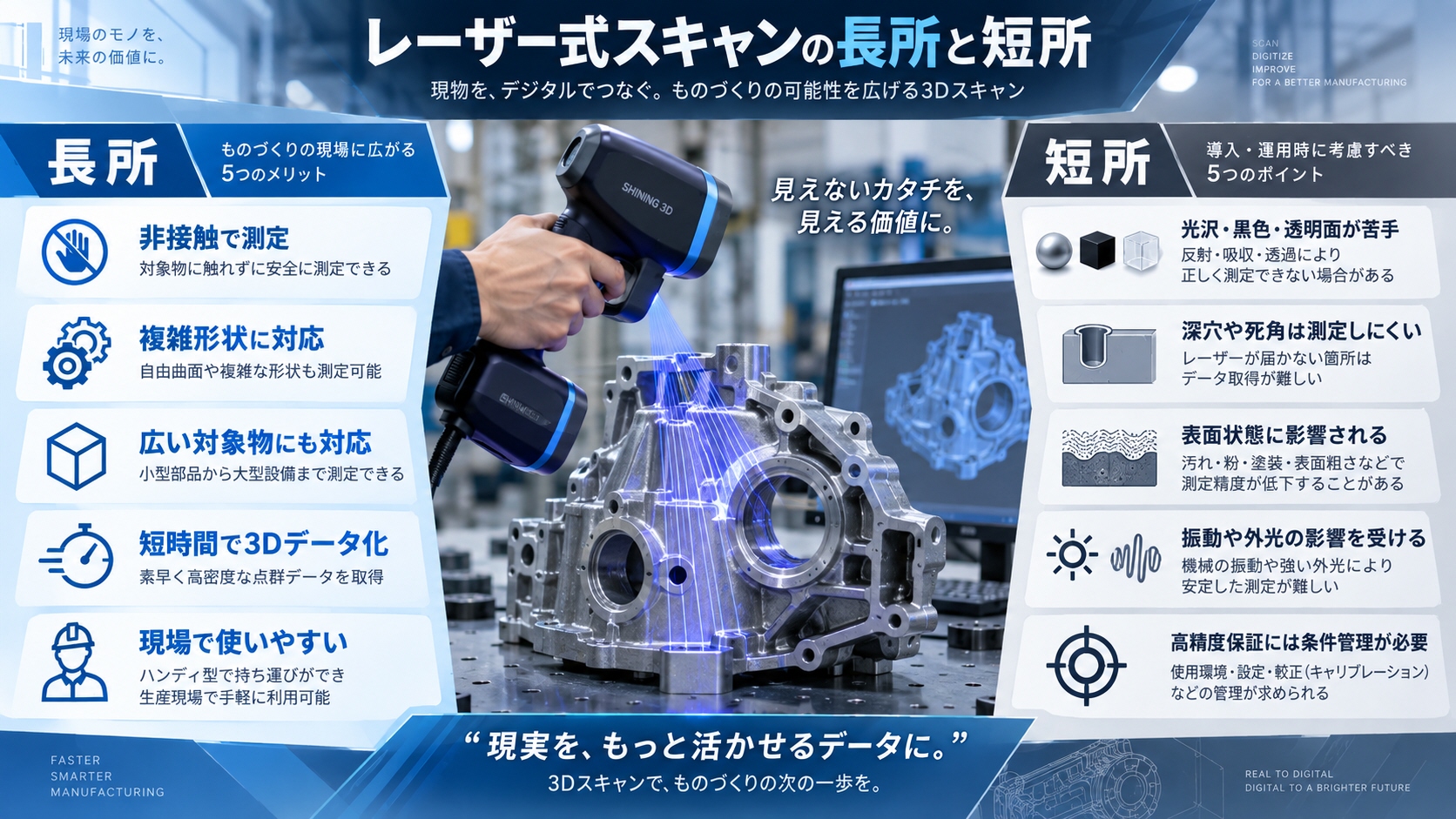

レーザー式スキャンの長所と短所
レーザー式スキャン（Laser Scanning）には、以下のような長所と短所があります。
長所
高精度: レーザー式スキャナーは非常に高い精度で3Dデータを取得できます。製造などでミリ単位の精度が求められる場面に適しています。
高速: 短時間で広範囲のデータを取得できるため、現場調査や大規模なオブジェクトの測定が迅速に行えます。
3Dデータの取得: 物体の形状や表面の詳細を立体的に取得できるため、精密なモデルやシミュレーションに利用できます。
非接触での測定: 物体に触れることなく測定できるため、デリケートな対象物やアクセスが難しい場所でもデータを取得可能です。
柔軟性: 建築物、地形、工業製品、文化財など、さまざまな対象に対応できる柔軟な技術です。
短所
高コスト: 高精度なレーザースキャナーは非常に高価で、初期導入費用や運用コストが高くなることがあります。
データ処理の複雑さ: 大量のデータが取得されるため、その後のデータ処理（フィルタリング、ノイズ除去、モデリングなど）に時間と専門知識が必要です。
環境の制約: 反射率が低い物質（黒い物体や光を吸収する表面など）や、透明・鏡面の対象物に対しては、レーザーが正確に反射しないことがあり、正確なデータが得られない場合があります。
視界の制約: 視界に入らない部分や障害物の背後はスキャンできません。そのため、複数の視点からのスキャンが必要になることがあります。
運用スキルの必要性: 機器の操作やデータの解析には、高度な技術や経験が必要とされるため、専門の技術者が必要となることがあります。
これらの長所と短所を考慮し、用途や条件に応じた適切なレーザースキャニング技術を選ぶことが重要です。
特長① 高精度・高解像度

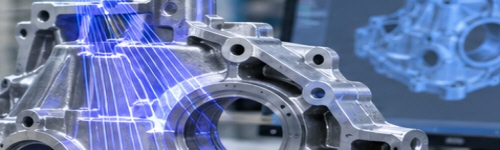

レーザー式3Dスキャンは、対象物にレーザー光を照射し、その反射光をセンサーで捉えることで、表面形状を高精度・高解像度に三次元計測できる方式です。細いレーザー光を利用するため、微細な凹凸、エッジ、溝、曲面、段差などを詳細に読み取り、多数の測定点から高密度な点群データを生成できます。特に機械加工部品、金型、自動車部品、鋳造品など、複雑な形状や寸法精度が求められる工業製品の測定に適しています。取得したデータは、CADデータとの形状比較、寸法検査、摩耗・変形の確認、品質管理、リバースエンジニアリングなどに活用できます。微小な形状変化を把握しやすく、現物を詳細にデジタル化できることが大きな特長です。
ミクロン単位の高精度測定が可能。工業部品や金型、タービンブレードなど、複雑形状の寸法精度検証に向いている。
特長② 高速スキャン
レーザー式3Dスキャンは、レーザー光を対象物へ連続的に照射し、反射光を高速で読み取ることで、広い範囲の形状を短時間で三次元データ化できることが特長です。多数の測定点を連続して取得できるため、従来の接触式測定では時間がかかる複雑な曲面や大型部品でも、効率よく点群データを収集できます。特に自動車部品、金型、鋳造品、機械設備、大型構造物など、多くの測定点が必要な対象に適しています。測定時間を短縮することで、品質検査や寸法確認、CADデータとの比較、摩耗・変形の解析、リバースエンジニアリングなどの作業効率向上にもつながります。生産現場で迅速に形状を把握できる点が大きなメリットです。生産現場において検査工程の効率化やリードタイム短縮につながる。
特長③ 非接触測定
レーザー式3Dスキャンは、対象物に直接触れることなく、レーザー光を照射して反射光を読み取ることで表面形状を三次元計測できる非接触方式です。測定子を押し当てる必要がないため、柔らかい素材、薄肉部品、精密部品、変形しやすい製品なども、形状を傷つけたり変形させたりするリスクを抑えて測定できます。また、複雑な自由曲面や細かな凹凸を持つ部品でも、多数の点を効率よく取得できます。非破壊検査や品質保証に活用しやすい。金型、自動車部品、樹脂成形品、鋳造品、文化財など幅広い対象に利用され、寸法確認、品質検査、摩耗・変形解析、CADとの形状比較、リバースエンジニアリングに活用されています。非破壊で現物形状をデジタル化できる点が大きな特長です。
特長④ 3Dデータ化との連携性
レーザー式3Dスキャンは、現物の形状を高密度な点群データとして取得し、その後の3Dデータ処理へスムーズに連携できることが大きな特長です。取得した点群は、ノイズ除去や位置合わせを行った後、ポリゴンメッシュへ変換し、STL、OBJなどの形式で利用できます。さらに、メッシュをもとにサーフェスモデルやソリッドモデルを作成し、STEP、IGES、ParasolidなどのCADデータへ再構築することも可能です。これにより、現物とCADデータの形状比較、寸法検査、摩耗・変形解析、設計変更、部品の復元、リバースエンジニアリングなど幅広い工程に活用できます。現物から設計・製造用デジタルデータへつなげやすい点が大きなメリットです。
点群データ（Point Cloud）として取得 → CAD/CAMやCAE解析、リバースエンジニアリングに直接利用可能。
デジタルツインや3Dプリンティングとの連携に強い。
特長⑤ 大型から微細まで対応
レーザー式3Dスキャンは、使用するスキャナーの種類や測定条件を選択することで、小型の精密部品から自動車、金型、機械設備、大型構造物まで幅広いサイズの対象物を三次元計測できることが特長です。微細な部品では、細いレーザー光と高解像度センサーを利用して、細かな凹凸、溝、エッジ、曲面などを高密度に取得できます。一方、大型対象物では、複数方向からスキャンした点群データを位置合わせ・統合することで、全体形状を一つの3Dデータとして再現できます。精密部品の寸法確認から大型設備の形状記録、摩耗・変形解析、CADとの比較、リバースエンジニアリングまで、対象物の大きさに応じて柔軟に活用できる点が大きなメリットです。
まとめ（ものづくり視点）
レーザー式スキャンは、高精度・高速・非接触・デジタル連携を強みとし、
「設計 → 製造 → 品質検査 → 保守」までの工程を支える重要技術です。
