3Dスキャニング

「3Dスキャニング」は、物体や空間の形状をデジタルで取得し、3次元データ（3Dモデル）として再現する技術です。様々な分野で活用されています。以下、基本概要と代表的な方式、活用事例を紹介します。

🧭 基本概要

3Dスキャニング（3D Scanning）、対象物の表面形状をセンサーやカメラなどを使って取得し、その形をデジタルデータとして記録・再現する技術です。得られた3Dデータは、CAD、CG、3Dプリント、検査などに利用されます。

🔍 主なスキャニング方式

方式 特徴 用途例
レーザー三角測量方式 レーザーとカメラの角度から立体形状を取得 精密な工業部品、建築物

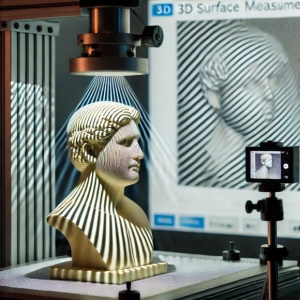

構造光方式 パターンを投影して変形を撮影、3D化 工業製品
フォトグラメトリ（写真測量） 多数の写真から3D形状を推定 遺跡、ゲーム資産制作

🧠 活用例

  • 製造業：部品のリバースエンジニアリングや品質検査

  • 医療：義歯・義肢、

  • 文化財保護：遺跡や仏像の3D保存

💡3Dスキャン導入のポイント

  • 精度と対象サイズのバランスが重要

  • **使用目的（プリント？検査？表示？）**に応じて選定

  • **データ後処理（メッシュ編集、リトポロジーなど）**も必要

用途別に3Dスキャニングのワークフローは大きく異なります。以下に、代表的な4つの用途に応じたワークフローを具体的に紹介します。

① 🎯 リバースエンジニアリング（工業部品の再設計）

✅ 目的

既存部品の3Dモデルを取得し、CAD化・再設計・製造に活用。

🔄 ワークフロー

  1. スキャン準備
    　・部品の表面をマットスプレーで処理（光沢防止）
    　・回転台やマーカーを設置（必要に応じて）

  2. 3Dスキャニング（高精度スキャナ使用：構造光/レーザー）

  3. メッシュ編集
    　・ノイズ除去、穴埋め、メッシュの簡略化

  4. CAD変換
    　・STL→NURBS化（Geomagic Design X / Fusion 360 など）

  5. 再設計・解析
    　・CAD編集やCAEによる応力解析など

  6. 再製造・出図（CAM、3Dプリント、CNC加工）

② 🏛 文化財・遺跡のデジタル保存

✅ 目的

重要文化財や遺跡を非接触で記録し、保存・展示・修復計画に活用。

🔄 ワークフロー

  1. 現地撮影またはスキャニング
    　・ハンディ式レーザースキャナ

  2. メッシュ生成・テクスチャ生成
    　・高解像度のメッシュと高精細なテクスチャを合成

  3. 修復用途への展開
    　・欠損部分のデジタル修復、展示

③ 🦷 医療用途（義歯、義足、など）

✅ 目的

人体の形状を高精度かつ非接触で取得し、個別最適化された医療器具を作成。

🔄 ワークフロー

  1. 3Dスキャニング（構造光スキャナ or CTスキャン）

  2. メッシュ処理
    　・不要部分のカット、形状のスムージング

  3. CAD設計
    　・スキャン形状を元に義歯・装具などをデザイン

  4. 3Dプリント or CNC加工
    　・バイオ互換素材で製造

  5. フィッティング確認と微調整

🎯 ワークフロー選定のポイント

用途 重視する要素 推奨スキャン方式
製造 精度、寸法公差 レーザー、CTスキャン
文化財 非破壊、高精細 CTスキャン
医療 生体適合性、安全性 CTスキャン
STL ポリゴン管理 光造形など
