点群やメッシュのデータ変換

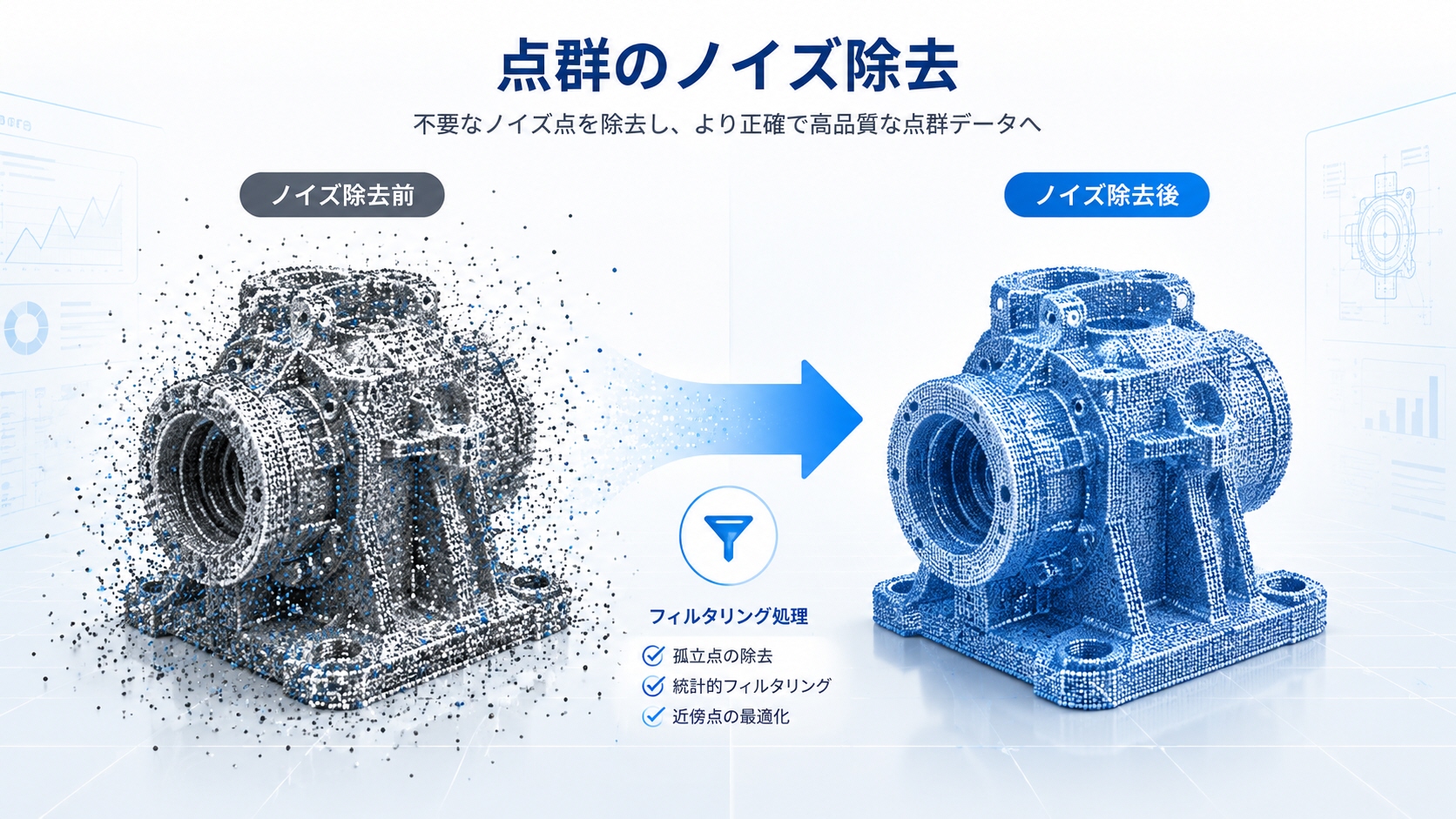

点群やメッシュのデータ変換は、3Dスキャンで取得した現物形状を、設計・解析・製造に使えるデジタルデータへ整える重要な工程です。点群は、対象物表面を多数の座標点として記録したデータで、形状の細かな凹凸や曲面を高密度に取得できます。しかし、そのままではCAD編集や加工データとして扱いにくいため、ノイズ除去、位置合わせ、不要部分の削除などを行い、ポリゴンメッシュへ変換します。メッシュ化では、点と点を三角形面でつなぎ、立体形状として視覚化・検証できる状態にします。＜ノイズ除去＞

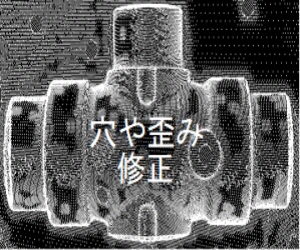

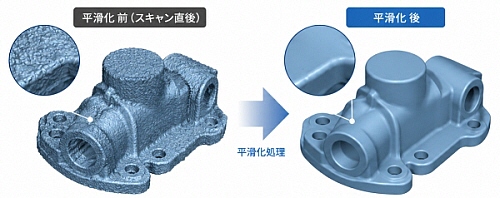

さらに必要に応じて、穴埋め、平滑化、リメッシュ、面の再構成を行い、STLやOBJなどの形式で3Dプリントや形状確認に利用できます。設計変更や金型製作に活用する場合は、メッシュを基にSTEPやIGESなどのCADデータへ変換し、基準面・円筒面・R形状などを再定義します。点群やメッシュのデータ変換は、図面のない部品の復元、摩耗部品の再製作、品質検査、リバースエンジニアリングに欠かせない技術です。＜ポリゴンメッシュ＞ ＜穴埋め、平滑化、リメッシュ＞

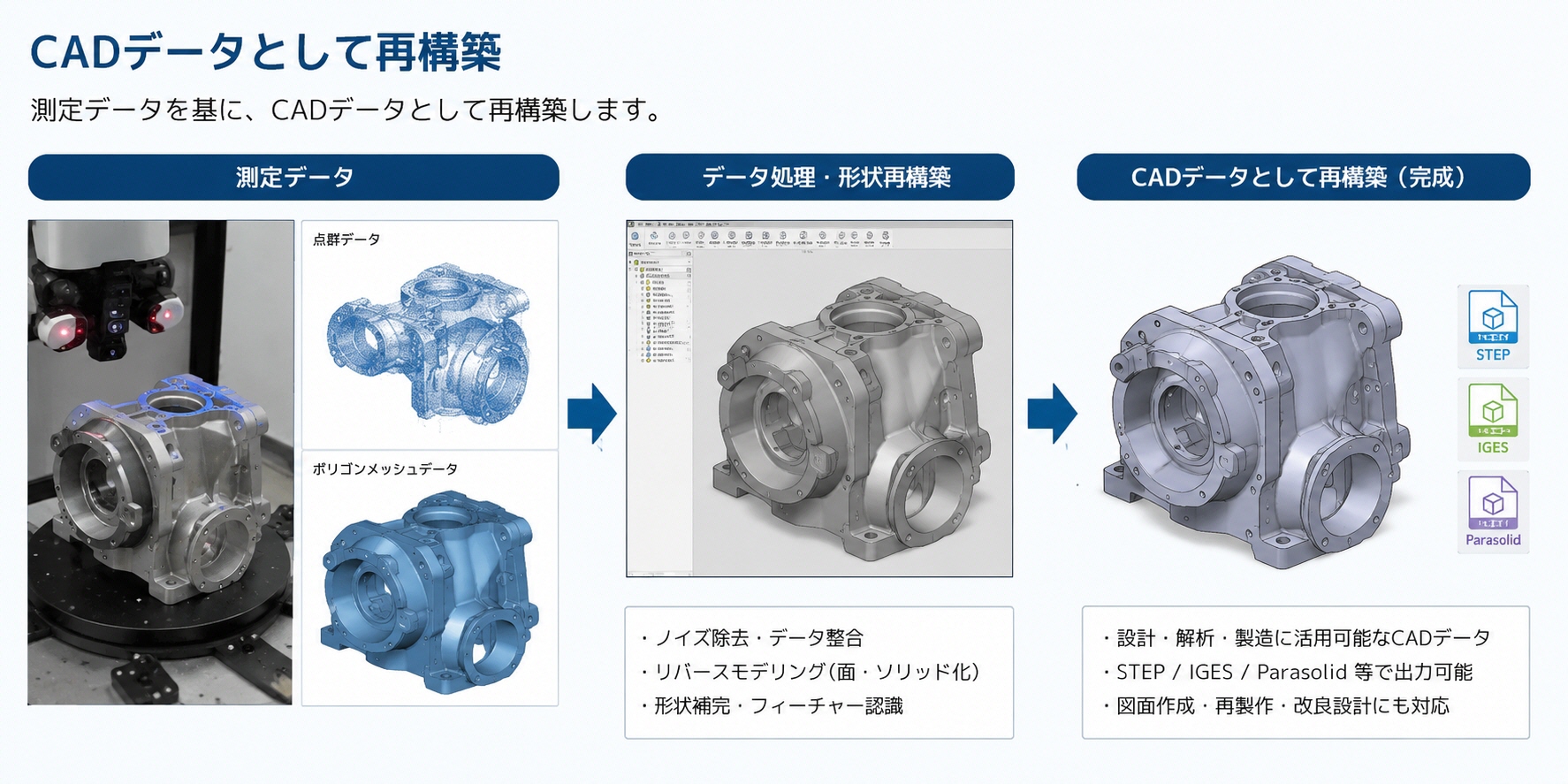

3DスキャンデータをCADデータに変換、スキャンした形状データ（点群やメッシュ）を、設計・製造で使用できるパラメトリックなCADモデルに変換、金型製作などに利用できます。
3DスキャンデータをCADデータに変換

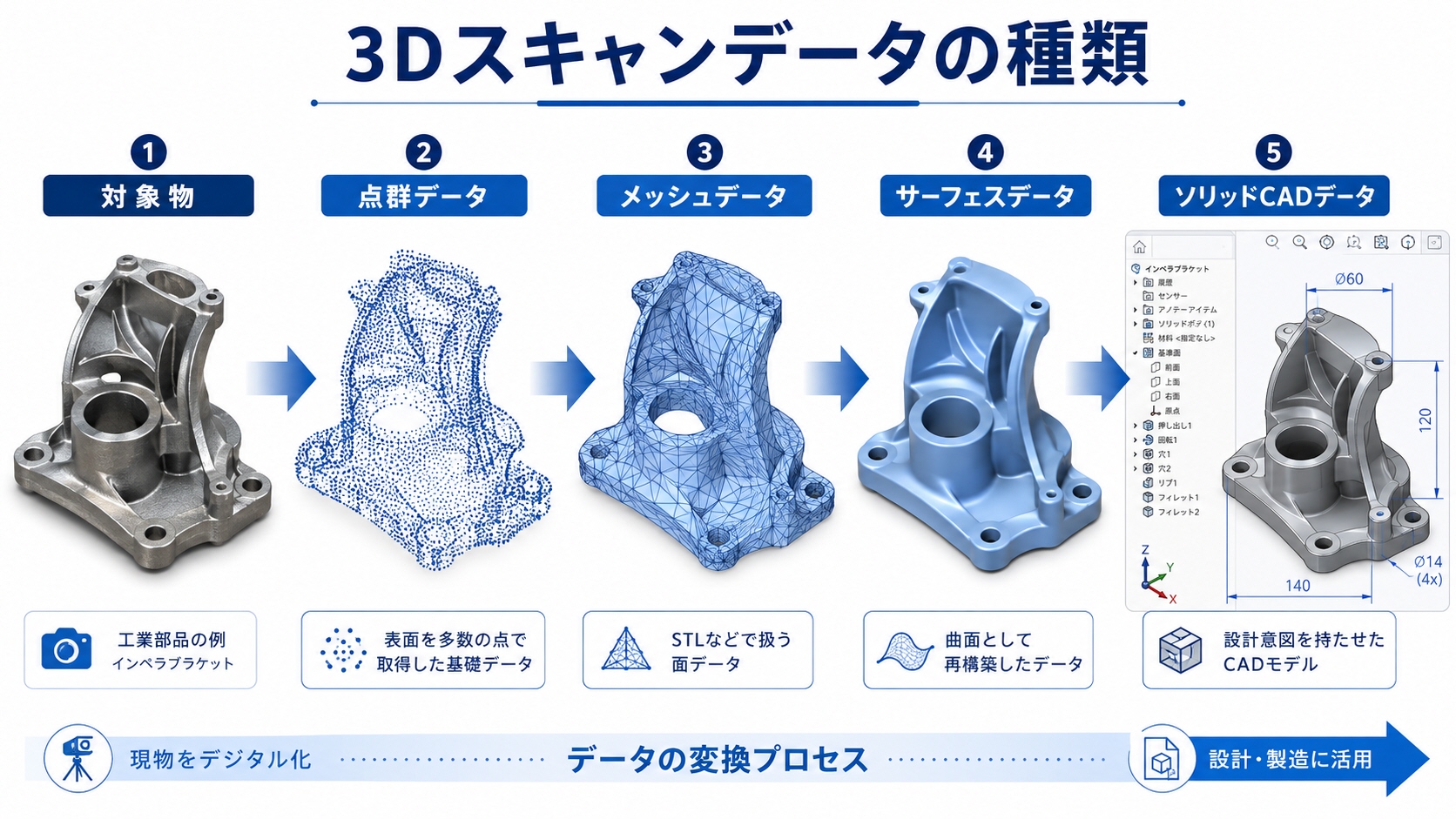

3Dスキャンデータの種類

3Dスキャンデータには、用途や加工段階に応じていくつかの種類があります。代表的なのが「点群データ」です。対象物の表面を多数の点で取得したもので、形状の基礎情報として利用されます。次に、点群をつなぎ合わせて面を構成した「メッシュデータ」があります。STL形式などで扱われ、3Dプリンターや形状確認、簡易解析に適しています。さらに、設計や加工に活用する場合は「CADデータ」へ変換します。サーフェスモデルは自由曲面の再現に向き、ソリッドモデルは寸法修正、設計変更、部品製作に適しています。また、検査用途では既存CADとスキャンデータを比較する偏差解析データも重要です。3Dスキャンデータは、現物の記録だけでなく、リバースエンジニアリング、品質検査、図面のない部品の再製作など、製造現場で幅広く活用されています。

  • 点群データ（.IGESなど）

  • ポリゴンメッシュ（.stl, .obj, など）

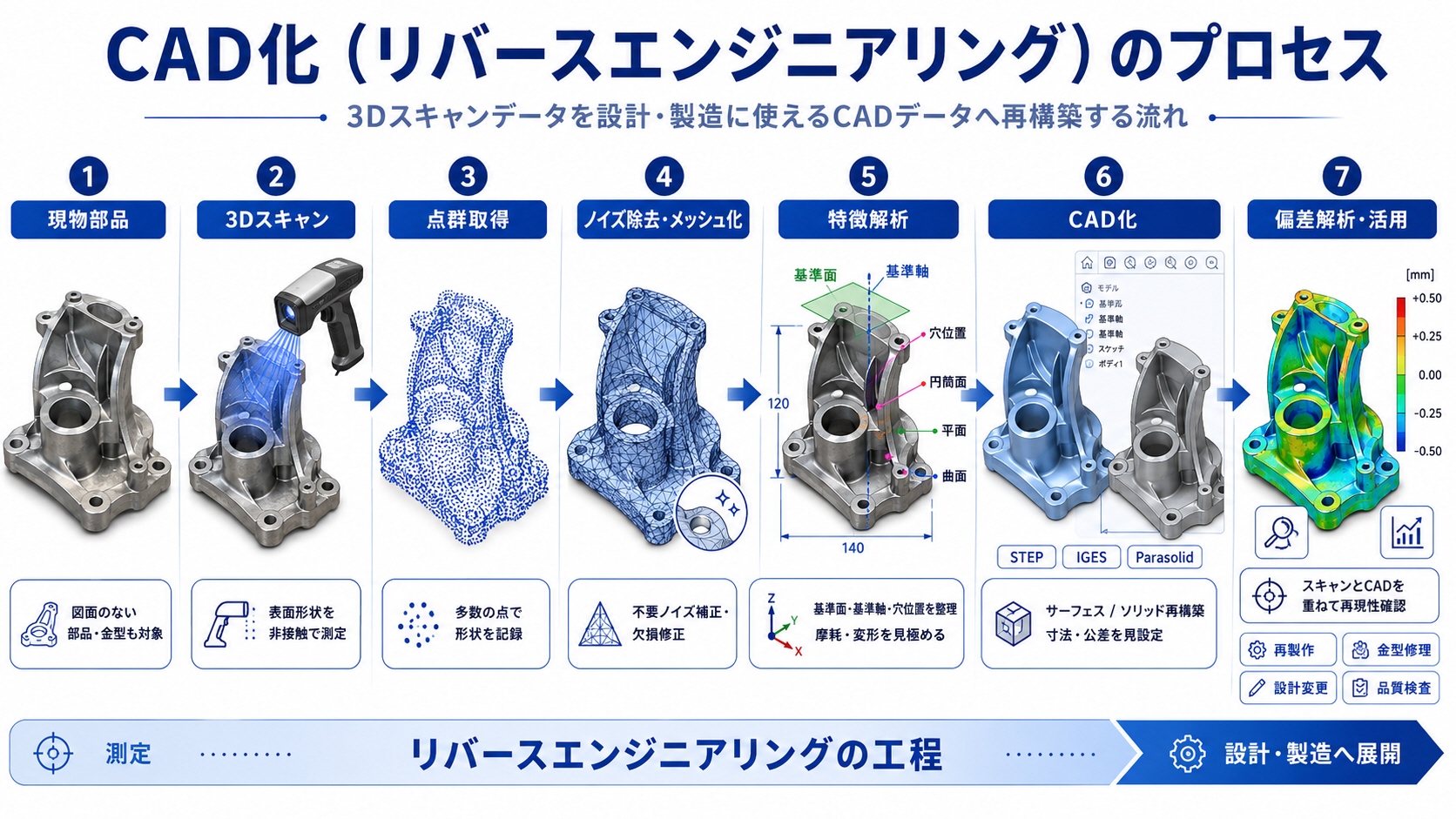

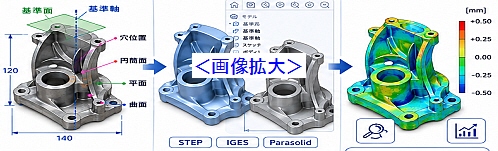

 CAD化（リバースエンジニアリング）のプロセス

CAD化（リバースエンジニアリング）は、現物部品を3Dスキャンし、設計や加工に使えるCADデータへ再構築する工程です。まず対象物を測定し、表面形状を点群データとして取得します。次に、不要なノイズや欠損部分を補正し、点群をつなげてメッシュデータを作成します。その後、基準面・基準軸・穴位置・円筒面・平面・曲面などを解析し、形状の特徴を整理します。単にスキャン形状をなぞるだけでなく、摩耗や変形を見極め、設計上必要な寸法や公差を再設定することが重要です。最終的に、サーフェスモデルやソリッドモデルとしてCAD化し、必要に応じてSTEP、IGES、Parasolidなどの形式で出力します。完成後は、元のスキャンデータとCADモデルを重ね合わせ、偏差解析によって形状の再現性を確認します。これにより、図面のない部品の再製作、金型修理、設計変更、品質検査などに活用できる実用的なデータが得られます。

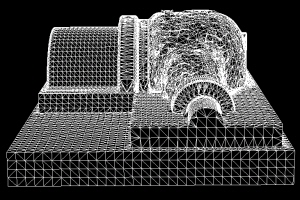

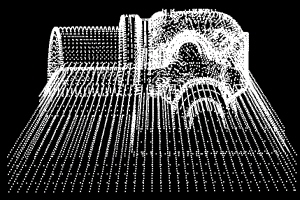

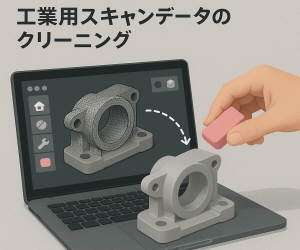

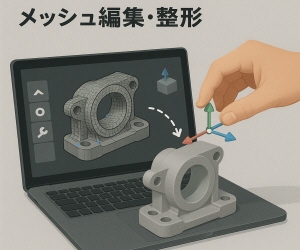

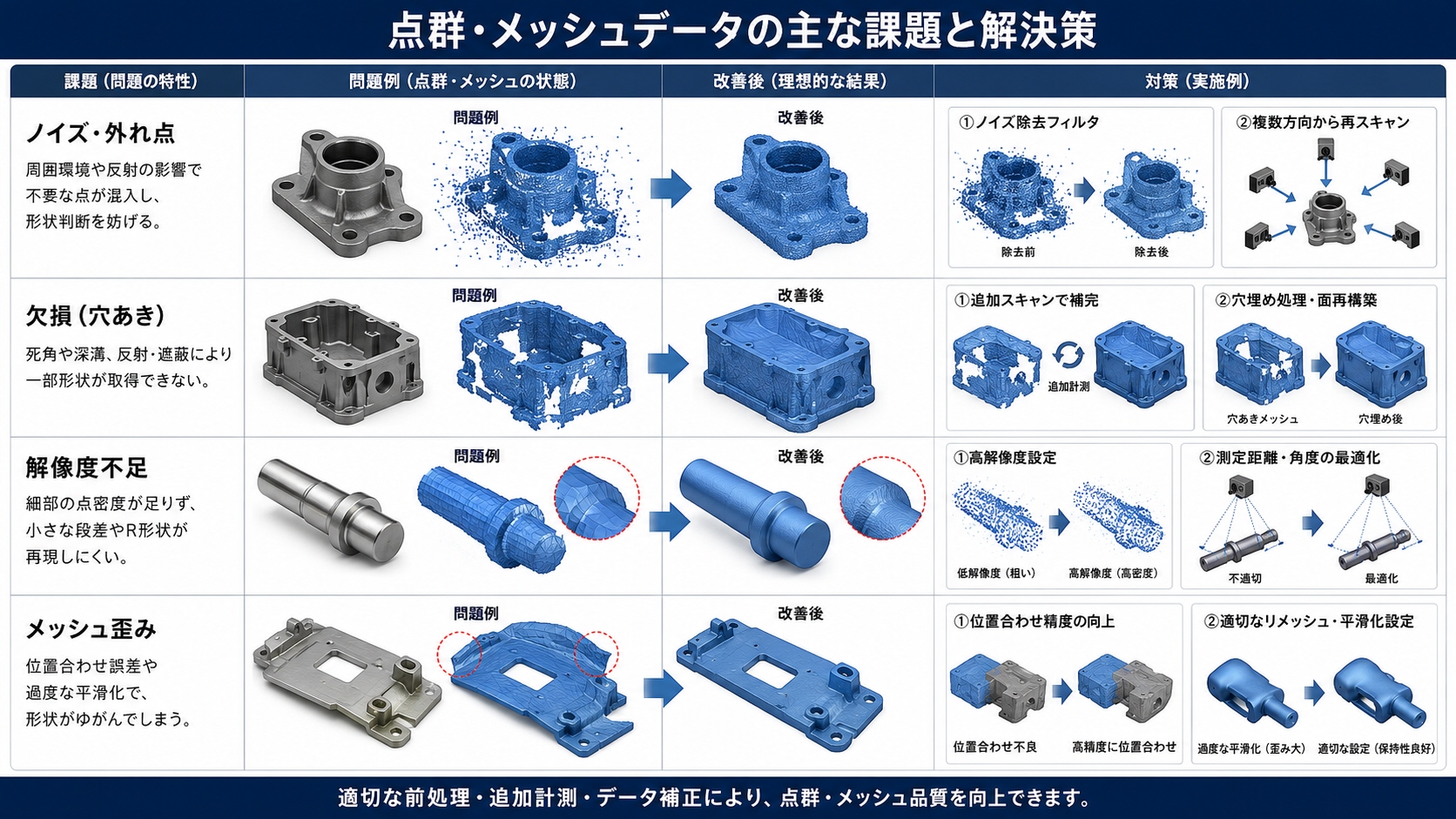

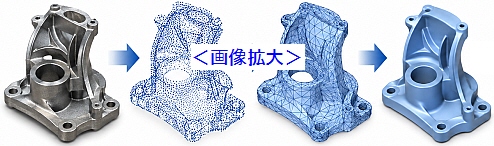

点群ノイズ除去からポリゴンメッシュ変換
点群ノイズ除去からポリゴンメッシュ変換

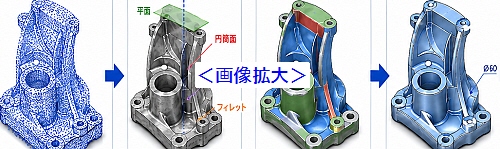

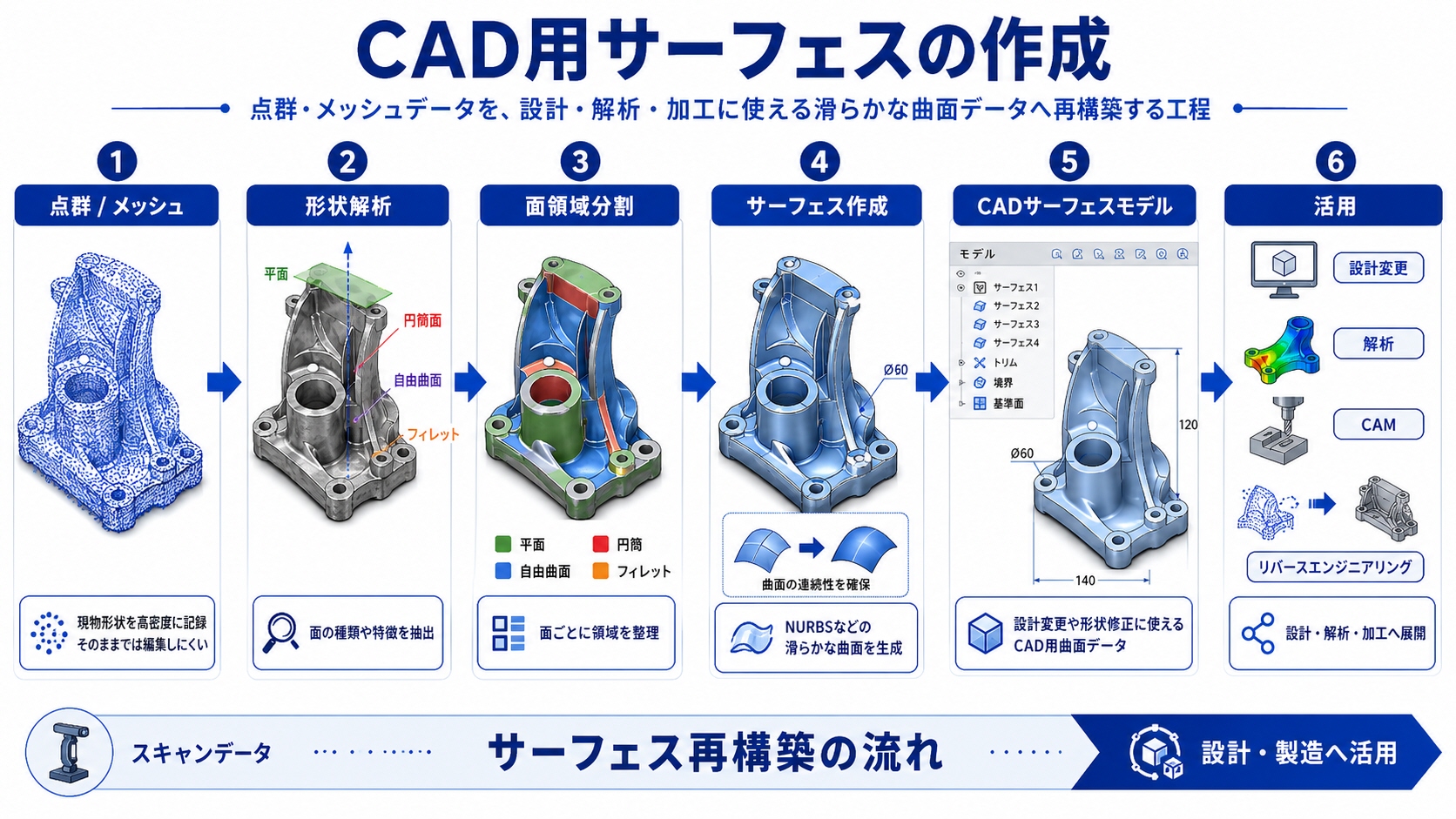

CAD用サーフェスの作成

CAD用サーフェスの作成は、3Dスキャンで取得した点群やメッシュデータをもとに、設計・解析・加工に利用できる曲面データへ再構築する工程です。スキャンデータは現物形状を細かく記録できますが、そのままでは三角形の集合であるため、CAD上で寸法修正や設計変更を行うには不向きな場合があります。そこで、平面・円筒面・自由曲面・フィレット部などを解析し、NURBSサーフェスなどの滑らかな面として作成します。特にリバースエンジニアリングでは、現物の摩耗や変形をそのまま写すのではなく、設計意図を考慮して基準面、中心軸、対称性、R形状を整えることが重要です。作成したサーフェスは、隙間や重なり、面のねじれを確認しながら連続性を調整し、必要に応じてソリッド化へ進めます。CAD用サーフェスの品質は、後工程の金型設計、部品製作、解析、検査精度に大きく影響するため、単なる形状変換ではなく、実用性を高めるための重要なデータ作成工程といえます。

・使用ソフト例：Geomagic Design X、Rapidform XOR、S

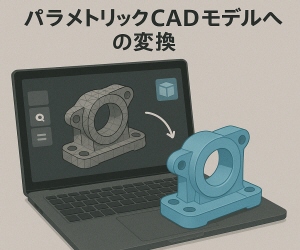

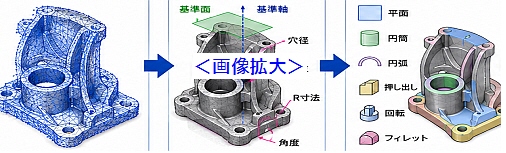

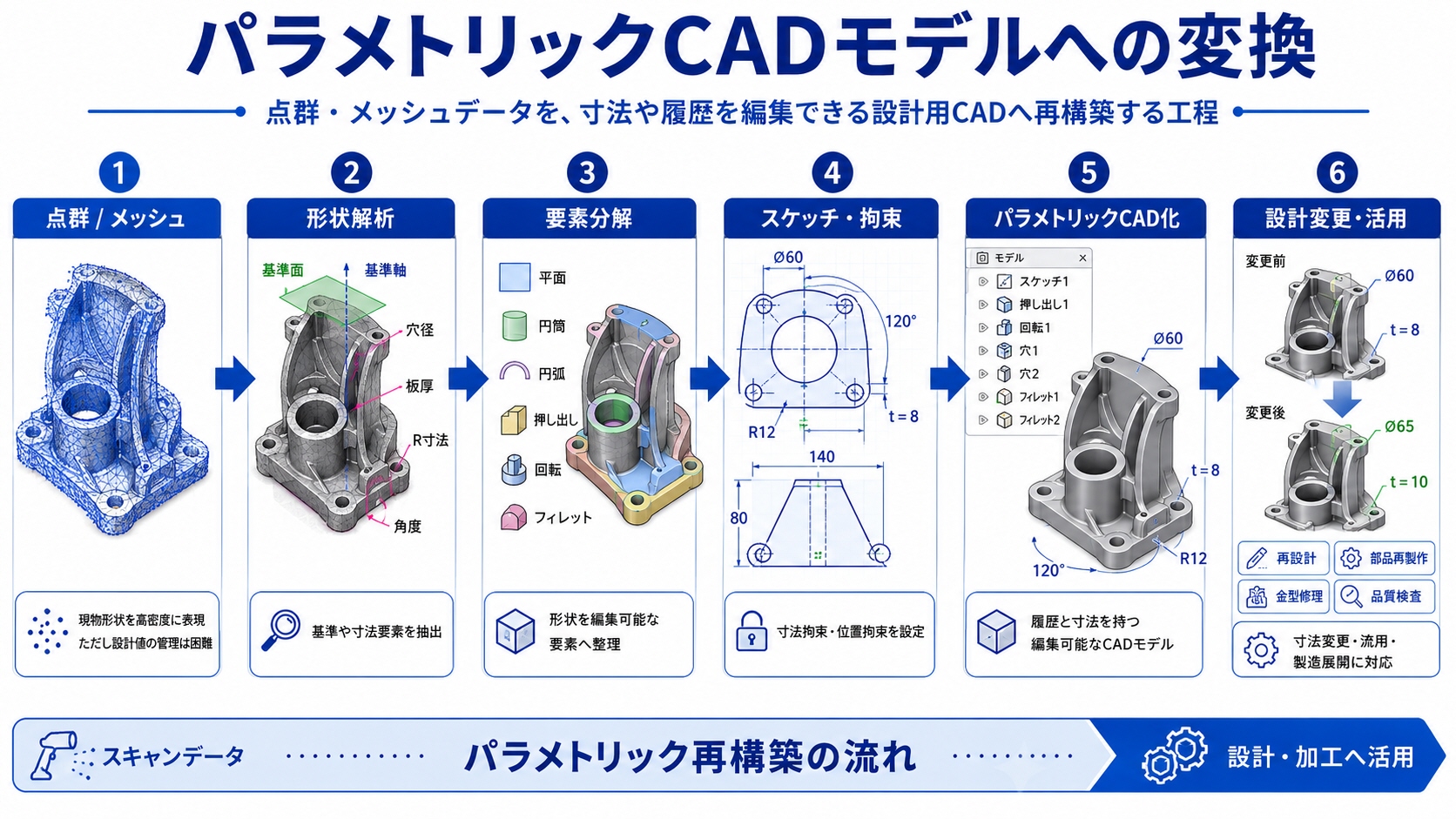

パラメトリックCADモデルへの変換

パラメトリックCADモデルへの変換は、3Dスキャンで取得した点群やメッシュデータを、寸法や形状条件を編集できる設計用CADデータへ再構築する工程です。メッシュデータは現物形状を細かく表現できますが、三角形の集合であるため、穴径、板厚、R寸法、角度、基準面などを設計値として管理するには限界があります。そこで、形状を解析し、平面、円筒、円弧、押し出し、回転、フィレットなどの要素に分解して、履歴や寸法拘束を持つCADモデルとして作成します。パラメトリック化することで、寸法変更、設計修正、類似部品への展開、加工データ作成が容易になります。特にリバースエンジニアリングでは、現物の摩耗や変形をそのまま再現するのではなく、設計意図を考慮して基準軸、対称性、公差、機能面を整理することが重要です。完成したモデルは、元のスキャンデータと比較し、偏差解析によって再現性を確認します。パラメトリックCADモデルは、再製作、金型修正、部品改良、量産設計に活用できる実用性の高いデータです。

・完全にパラメトリックにしたい場合は、手動でスケッチ・押し出しなどを再現する必要あります。

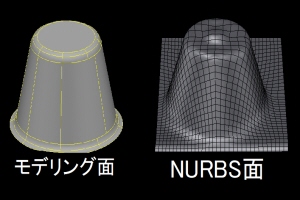

＜NURBSサーフェス＞ ＜ソリッドモデル＞

ポリゴンデータからCADモデリング
ポリゴンデータからCADモデリング

注意点・課題

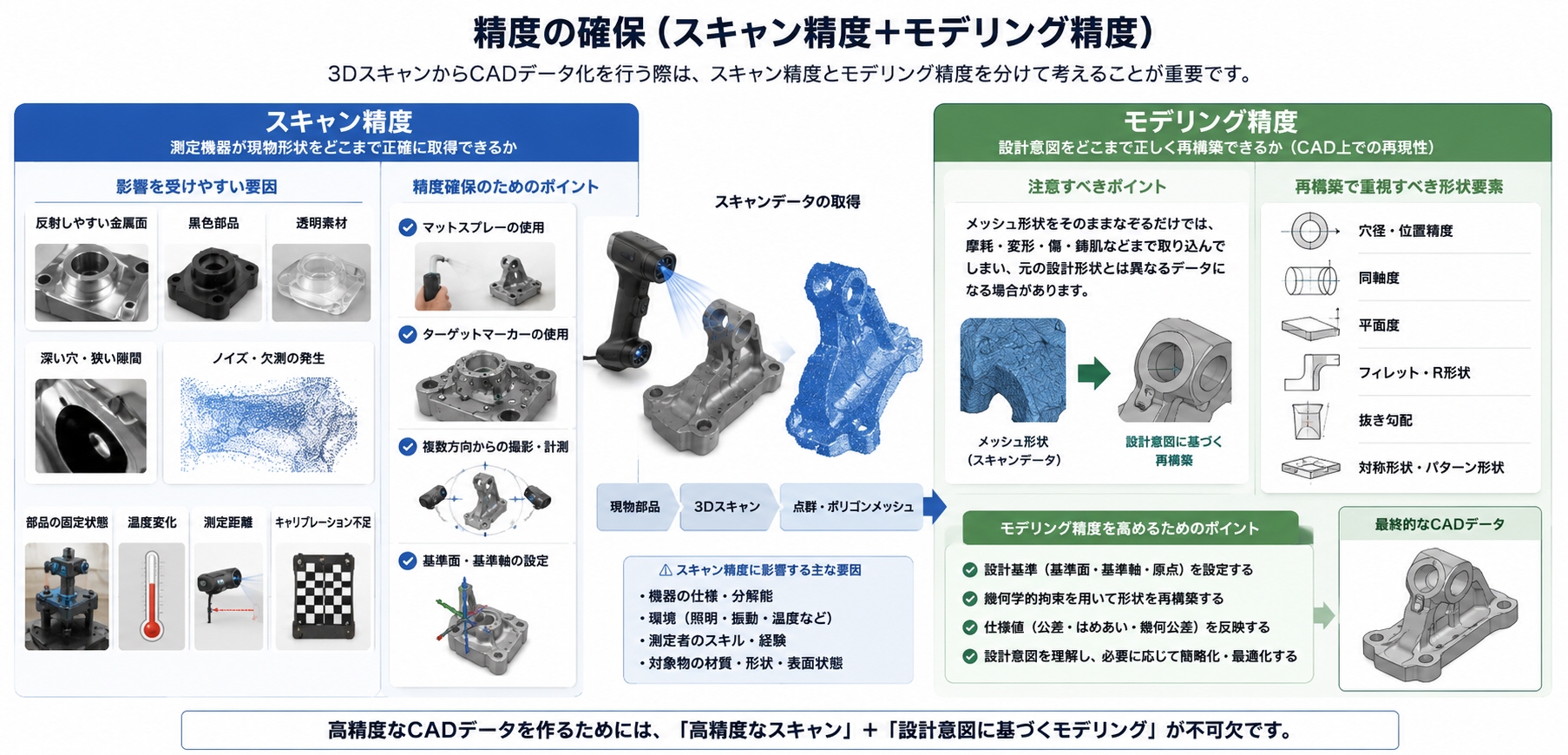

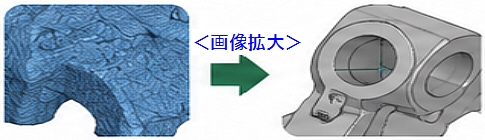

精度の確保（スキャン精度＋モデリング精度）

3DスキャンからCADデータ化を行う際は、スキャン精度とモデリング精度を分けて考えることが重要です。
スキャン精度は、測定機器が現物形状をどこまで正確に取得できるかを示します。反射しやすい金属面、黒色部品、透明素材、深い穴や狭い隙間では、レーザーやパターン光が正しく読み取れず、ノイズや欠測が発生しやすくなります。また、部品の固定状態、温度変化、測定距離、キャリブレーション不足も誤差の原因です。必要に応じてマットスプレー、ターゲットマーカー、複数方向からの撮影・計測を行い、基準面や基準軸を安定させる必要があります。

一方のモデリング精度は、取得した点群・ポリゴンメッシュをもとに、CAD上で設計意図をどこまで正しく再構築できるかに関わります。単純にメッシュ形状をなぞるだけでは、摩耗、変形、傷、鋳肌などまで取り込んでしまい、元の設計形状とは異なるデータになる場合があります。特に穴径、同軸度、平面度、フィレット、抜き勾配、対称形状などは、基準を設定して幾何学的に再構築することが重要です。

そのため、高精度なCAD化では、スキャン結果だけを信頼するのではなく、実測値、機能寸法、組付け条件、公差、相手部品との関係を確認しながらモデリングを進めます。最終的にはCADモデルとスキャンデータの偏差解析を行い、許容範囲内に収まっているかを検証することが欠かせません。

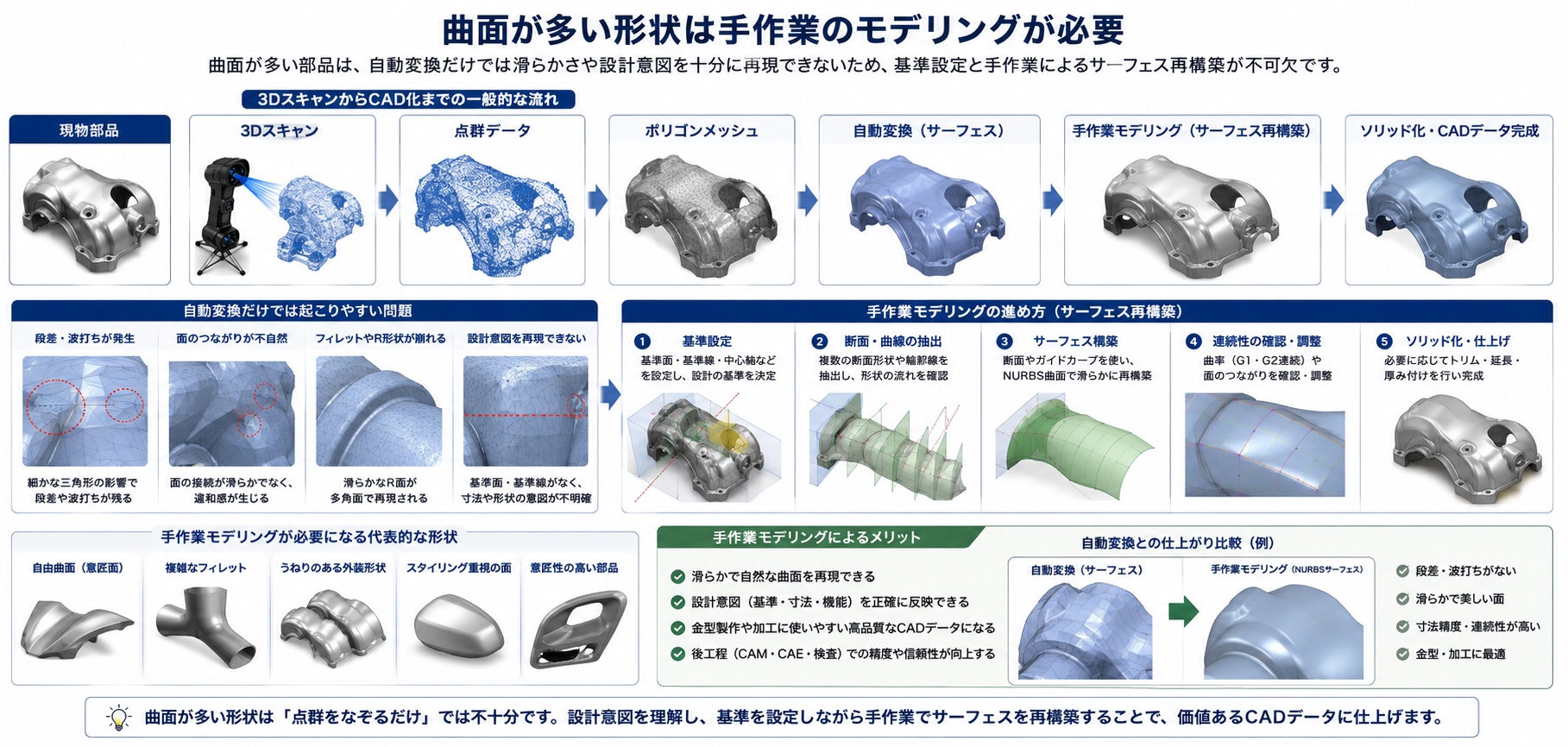

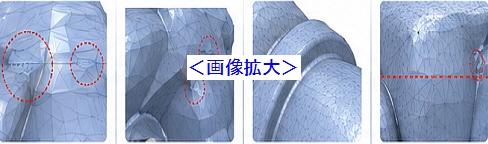

曲面が多い形状は手作業のモデリングが必要

曲面が多い部品は、点群やポリゴンメッシュから自動的にCAD化するだけでは、滑らかさや設計意図を十分に再現できないことがあります。自由曲面、複雑なフィレット、うねりのある外装形状、意匠面などは、スキャンデータに沿って面を貼るだけでは不自然な段差や波打ちが残りやすいためです。

そのため、基準面・基準線・断面形状を設定しながら、モデラーが手作業でサーフェスを構築する工程が必要になります。複数の断面や曲率の流れを確認し、連続性を保ちながらNURBS曲面などで再構築することで、見た目だけでなく金型製作や加工にも使いやすいCADデータに整えます。

特に重要なのは、現物にある傷、摩耗、変形、測定ノイズをそのまま写し取らないことです。手作業のモデリングでは、部品本来の対称性や機能形状、周辺部品との組付け条件を考慮しながら、設計上必要な滑らかさと寸法精度を両立させます。最終的にはスキャンデータとの偏差解析を行い、再構築した曲面が要求精度内にあるかを確認します。

よくある用途

現物を3Dスキャンして形状をデジタル化し、点群・ポリゴンメッシュ・CADデータへ再構築する技術です。図面がない製品や古い部品でも、形状・寸法・構造を把握し、設計、製造、検査、改良へ活用できます。

よくある用途は、以下のような場面です。

  • 図面を紛失した旧型製品・生産設備部品のCAD化
  • 摩耗・破損した部品の修理、再製作、互換部品の設計
  • 金型、入れ子、治具、治工具の形状復元
  • 自動車部品、産業機械部品、ポンプ、ファン、ハウジングなどの再設計
  • 海外製・旧式設備を自社ラインへ適合させるための寸法確認
  • 製品の軽量化、強度向上、組立性改善などの設計改善
  • 現行品と改良品の比較、偏差解析、品質検証
  • デジタルツインや保全用データベースの構築
  • 試作品、クレイモデル、意匠形状のCADデータ化
  • 3Dプリンターや切削加工向けデータの作成

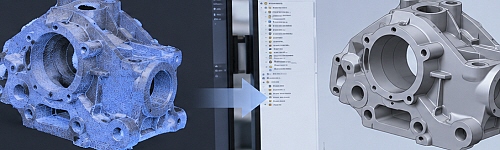

特に、現物しか残っていない製品を再び製造できる状態へ戻す用途では、3Dスキャンと手作業によるCADモデリングを組み合わせることが重要です。曲面部や摩耗部は単純な自動変換では精度が出にくいため、設計意図や組付け条件を確認しながら再構築します。

リバースエンジニアリングにおける CADモデリングの問題点

主に以下のような課題が挙げられます。

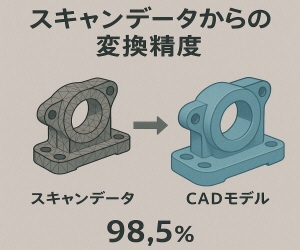

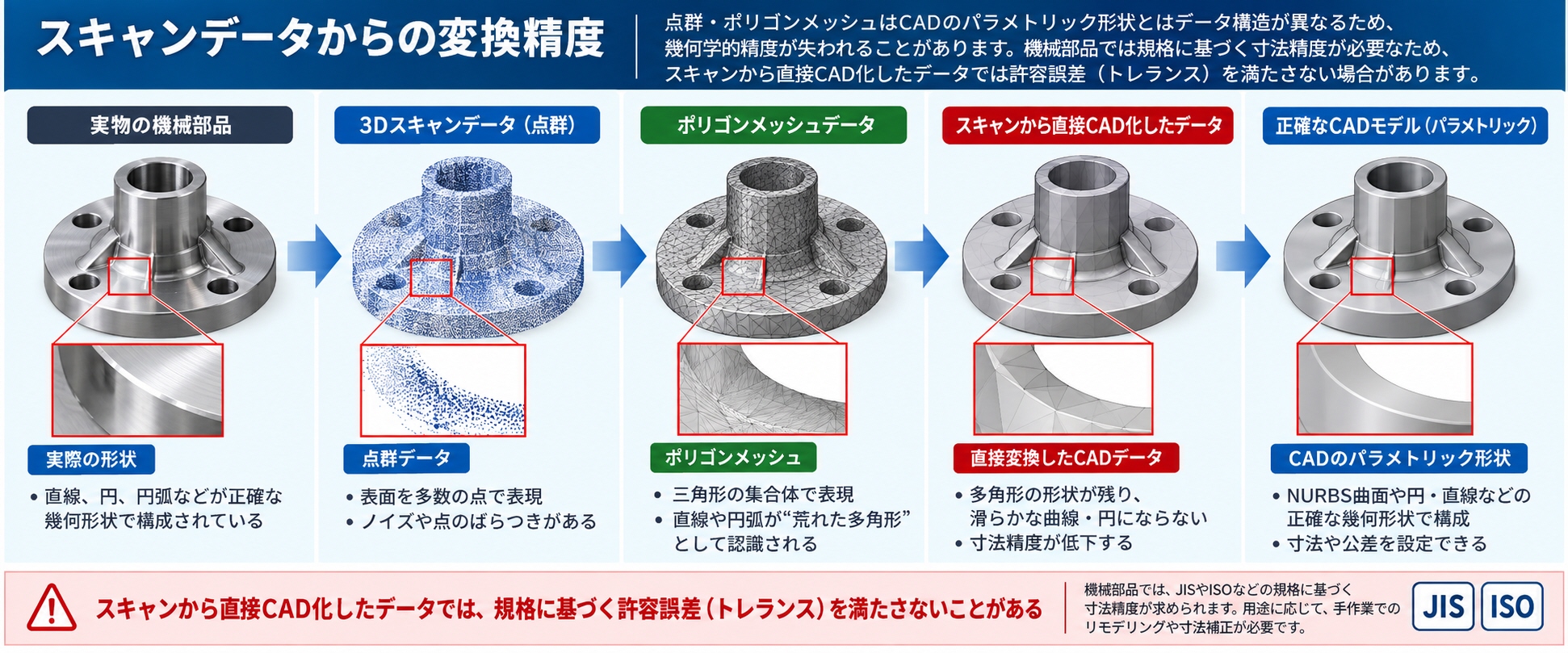

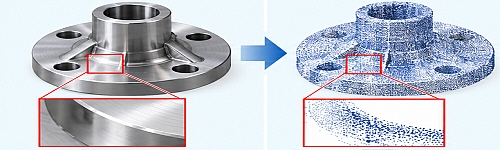

スキャンデータからの変換精度

・点群データやポリゴンメッシュは、CADで用いるパラメトリック形状（NURBS曲面など）とはデータ構造が異なる。

・そのため 直線や円弧が“荒れた多角形”として認識される など、幾何学的精度が失われることが多い。

・特に機械部品の場合、JISやISOなど規格に基づく寸法精度が要求されるが、スキャンから直接CAD化したデータでは 許容誤差（トレランス）を満たさない ことがある。

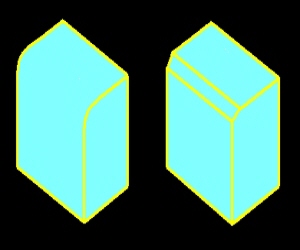

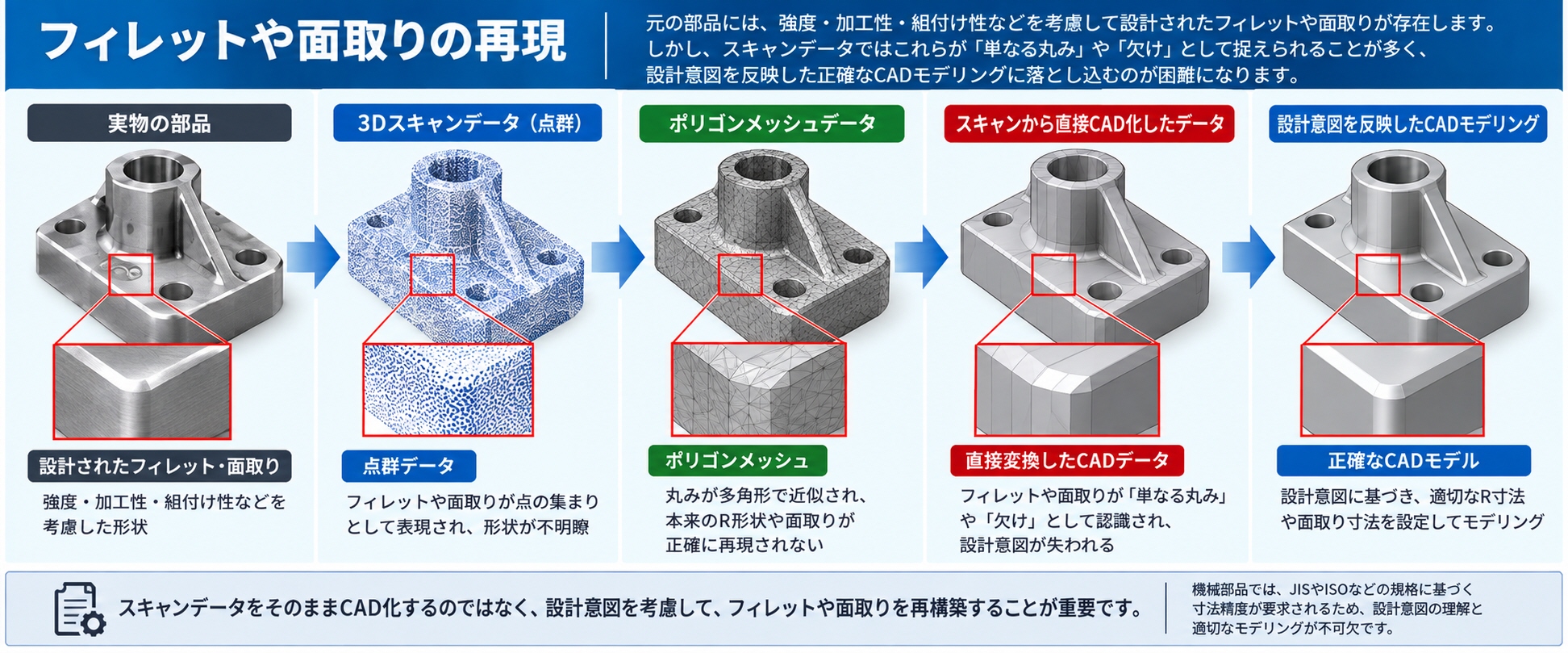

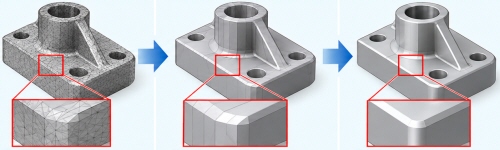

フィレットや面取りの再現

・元の部品には意図的に設計されたフィレットや面取りが存在するが、スキャンデータでは 単なる丸みや欠け として捉えられることが多い。

・その結果、設計意図を反映したCADモデリングに落とし込むのが困難になる。

データ量と処理負荷

  • 高精度スキャンでは 点群データが数百万〜数千万点 にもなり、ポリゴン化するとさらに膨大なデータ量になる。

  • このままCAD化しようとすると 計算が重く、モデリングソフトが不安定になる。

  • 必要に応じてノイズ除去やデータ簡略化を行うが、その過程で形状の正確さが犠牲になる。

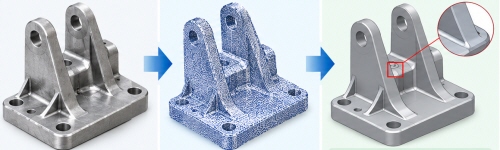

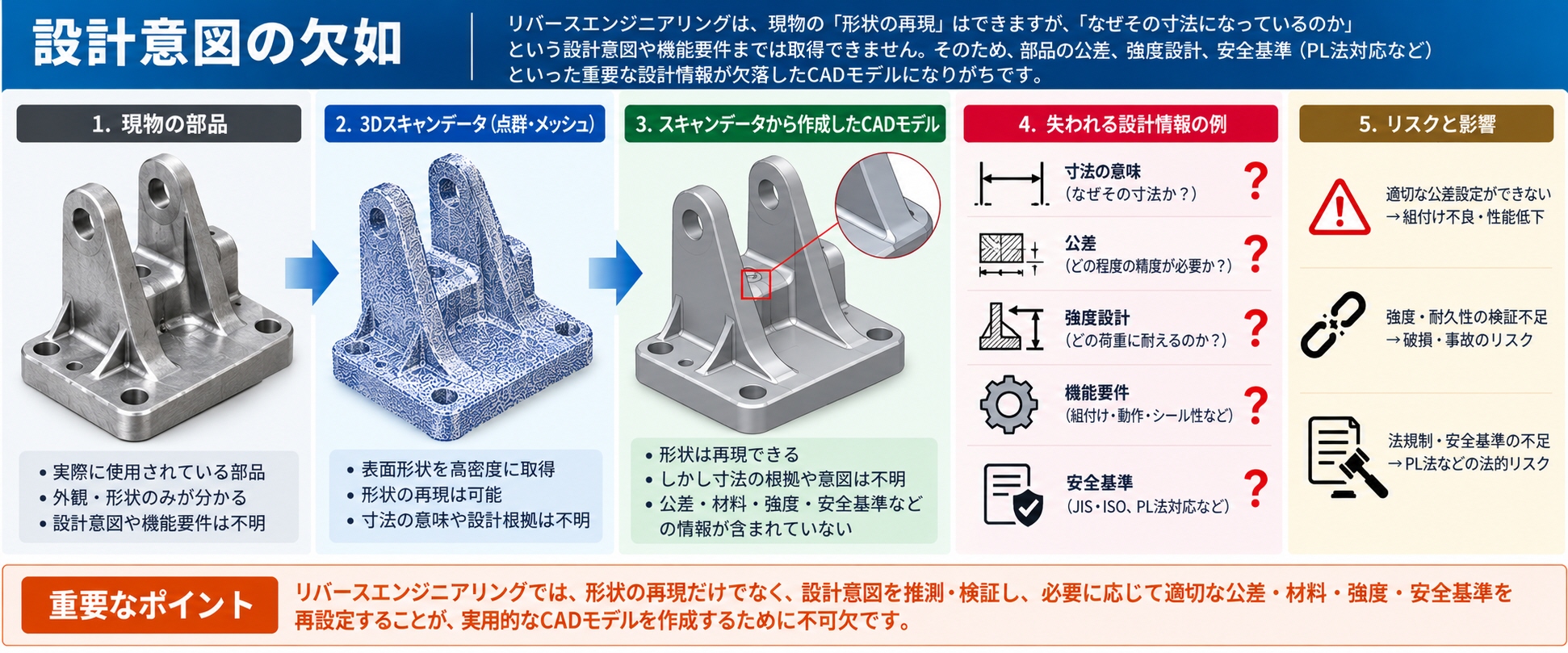

設計意図の欠如

・リバースエンジニアリングは「形状の再現」はできても、「なぜその寸法になっているのか」という 設計意図や機能要件 は推測できない。

・結果として、部品の公差、強度設計、安全基準（PL法対応など）が欠落したCADモデルになりがち。

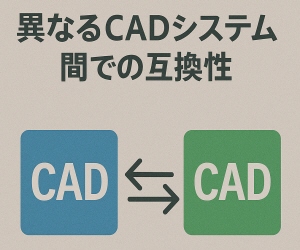

異なるCADシステム間での互換性

・変換されたCADデータはソフトによって扱える形式が異なり、 STEP, IGES, STL などの中間フォーマットで精度が落ちる。

・特にフィーチャーベースのCAD（穴、押し出し、リブなどの情報を持つ）に変換するのが難しい。

コストと工数

高精度で再現しようとすると、

・高価な産業用CTスキャンやレーザースキャナの使用

・専門技術者による曲面再構築作業が必要となり、結果的に 時間もコストも大きくなる。

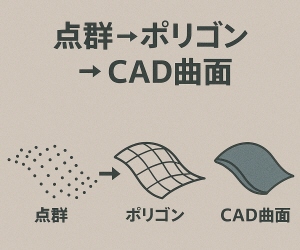

👉 まとめると、リバースエンジニアリングにおけるCADモデリングは「点群 → ポリゴン → CAD曲面」という変換の過程で、精度・設計意図・データ互換性 が大きな課題となります。
