CTスキャンの長所と短所について
工業用CTスキャンは、産業分野で製品の内部構造や欠陥を非破壊で検査するために使用されます。以下に、工業用CTスキャンの長所と短所を説明します。
長所

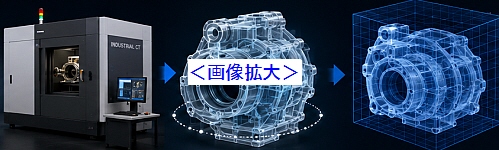

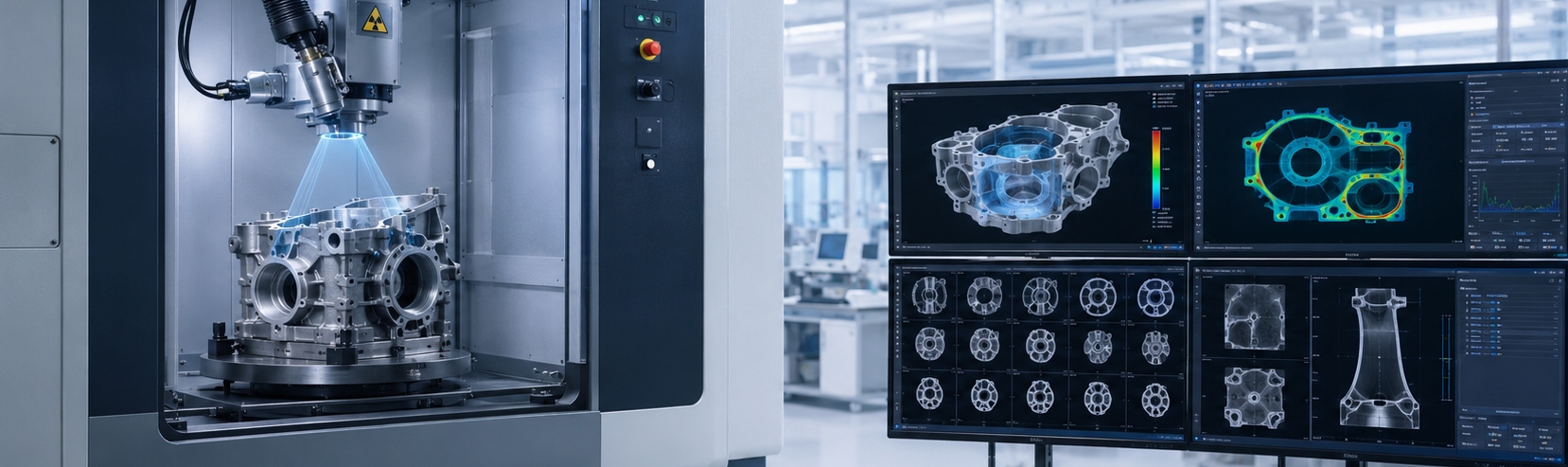

非破壊検査:

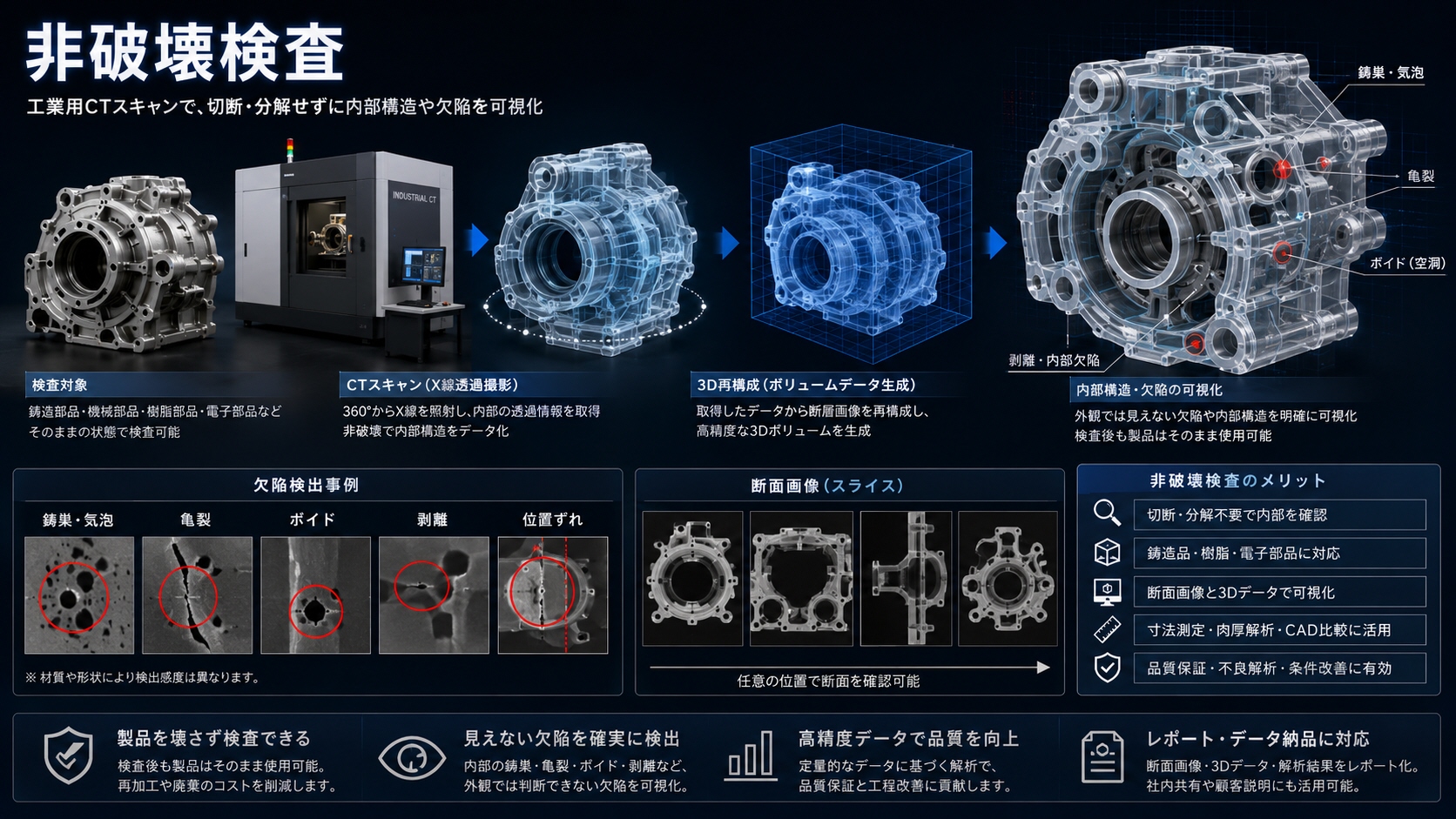

工業用CTスキャンによる非破壊検査は、製品や部品を切断・分解することなく、X線を利用して内部構造や欠陥を確認できる検査方法です。対象物を多方向から撮影し、取得した透過画像をコンピュータで再構成することで、内部を断面画像や3Dデータとして可視化します。鋳造品の鋳巣・気泡・亀裂、樹脂成形品のボイド、接着部の剥離、電子部品の内部接続状態、組立部品の位置ずれなど、外観検査では確認できない異常を検出できます。また、検査後も製品をそのまま使用できるため、高価な部品や試作品、完成品の品質確認にも適しています。内部形状の寸法測定や肉厚解析、CADデータとの比較にも活用でき、品質保証、不良原因解析、製造条件の改善に有効な検査技術です。

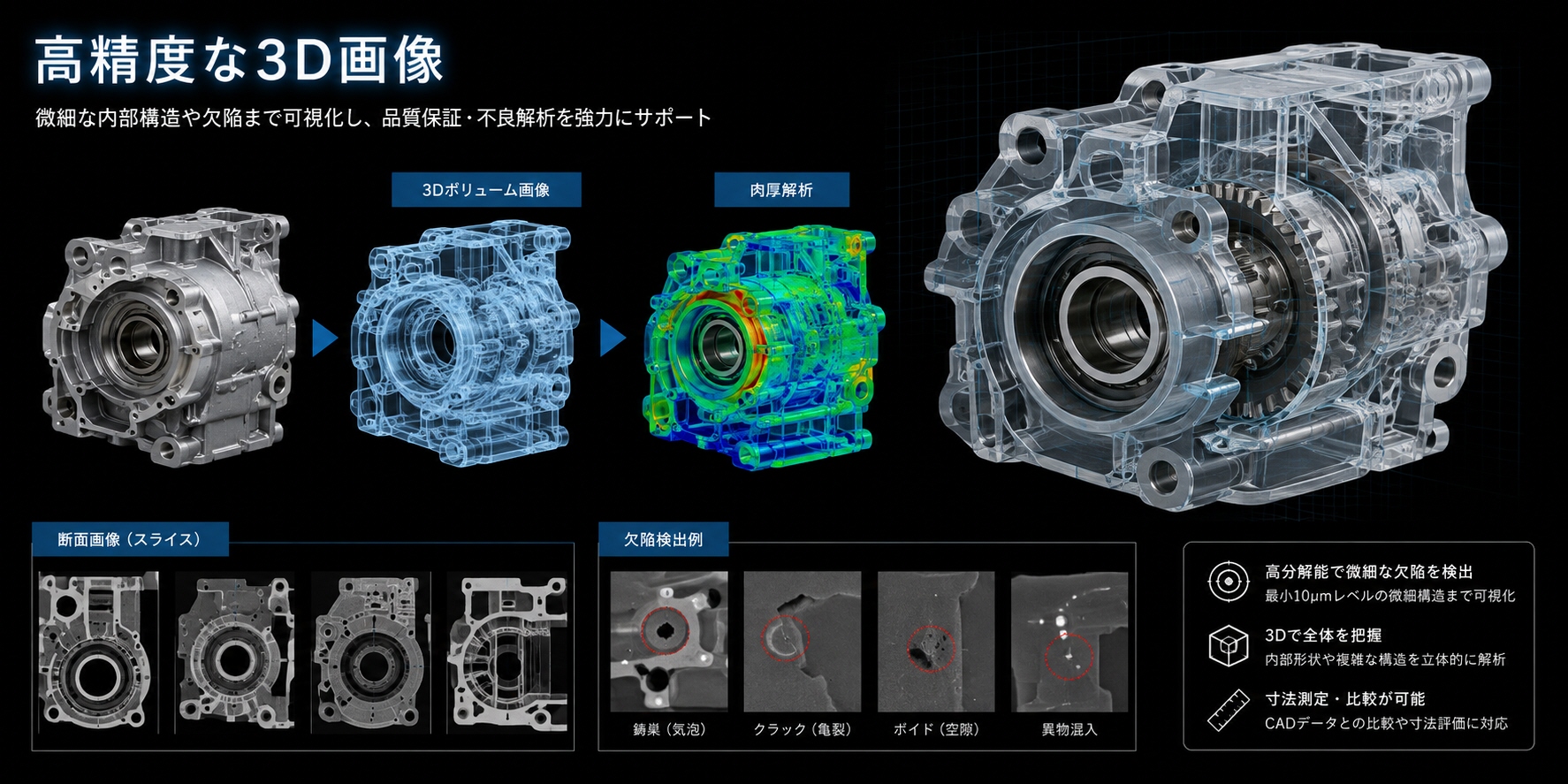

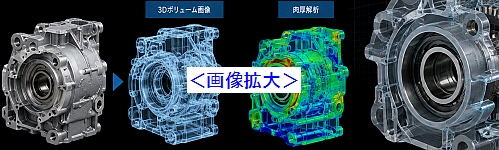

高精度な3D画像: 内部の微細な欠陥や構造を正確に3次元で可視化できます。特に複雑な形状の部品や材料内部の欠陥（例えば気泡、ひび割れ、不均一性）を検出するのに適しています。
内部構造の解析:

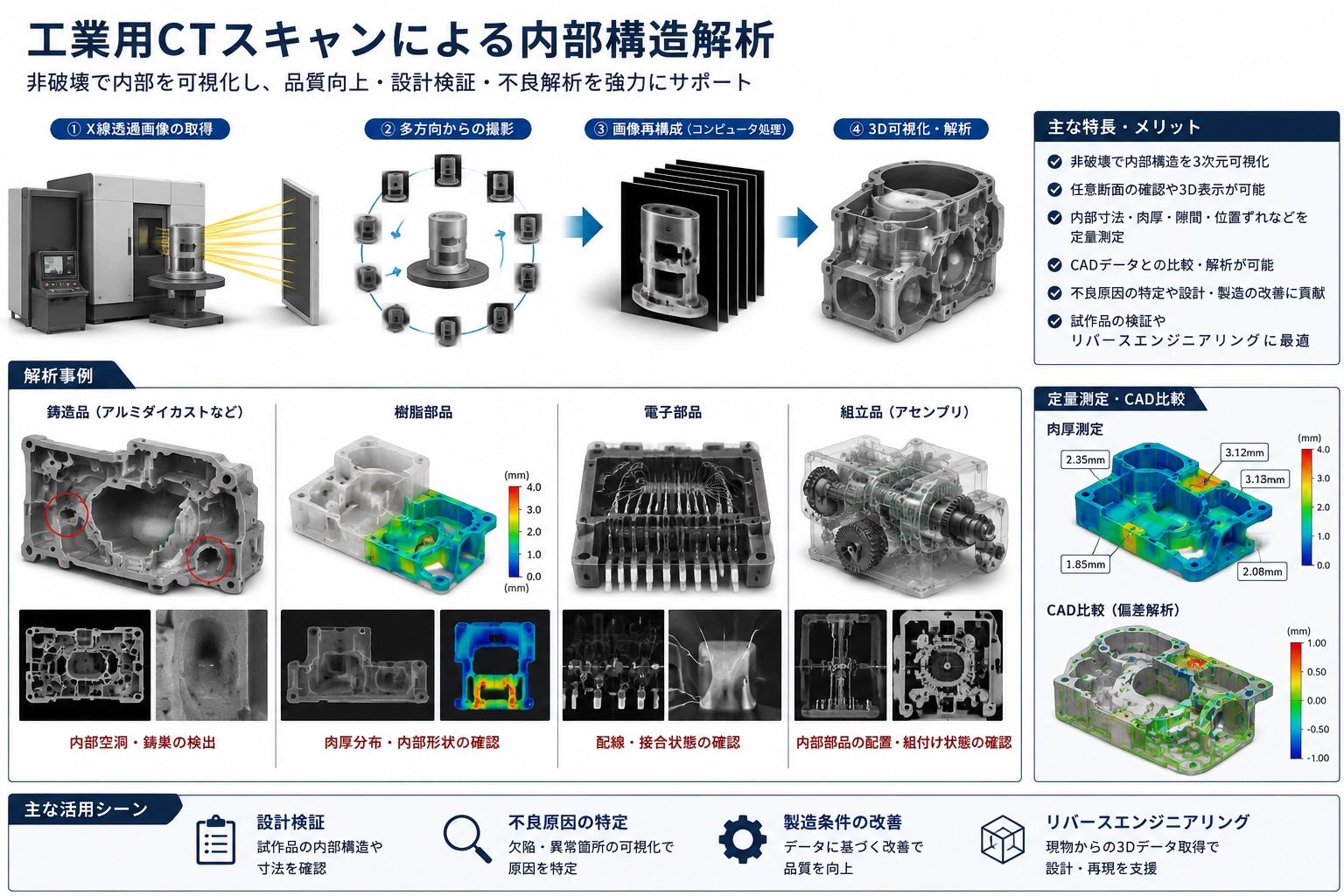

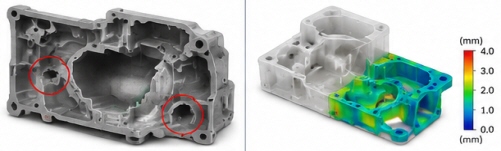

工業用CTスキャンによる内部構造の解析は、X線を利用して製品や部品を切断・分解することなく、外部から見えない内部形状を三次元的に可視化する技術です。多方向から取得したX線透過画像をコンピュータで再構成し、任意断面の確認や3D表示を行うことで、複雑な内部構造を詳細に解析できます。鋳造品の内部空洞や鋳巣、樹脂部品の肉厚変化、内部流路、電子部品の配線・接合状態、組立品の部品配置などを確認できます。また、内部寸法や肉厚、隙間、位置ずれなどを定量的に測定でき、CADデータとの比較も可能です。試作品の設計検証、不良原因の特定、製造条件の改善、リバースエンジニアリングなどに活用され、製品品質の向上と開発期間の短縮に役立ちます。
幅広い材料に対応:

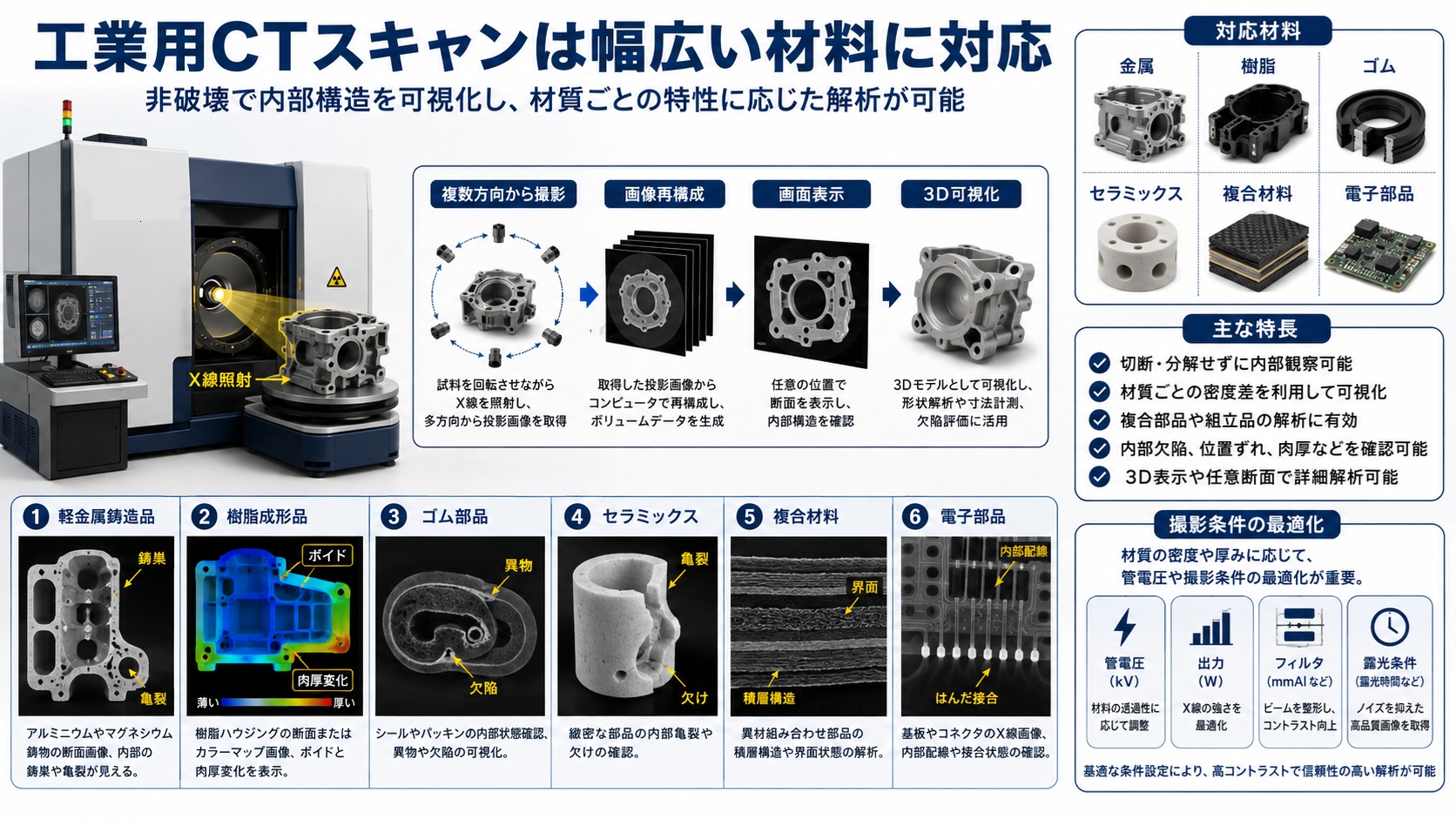

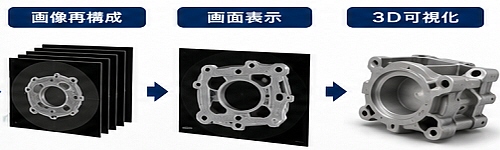

工業用CTスキャンは、金属、樹脂、ゴム、セラミックス、複合材料、電子部品など、幅広い材料の内部観察や形状解析に対応できることが特長です。X線の透過特性を利用するため、対象物を切断・分解せずに内部構造を確認でき、材質ごとの密度差を利用して部品内部の状態を可視化できます。アルミニウムやマグネシウムなどの軽金属鋳造品では鋳巣や亀裂、樹脂成形品ではボイドや肉厚変化、電子部品では内部配線や接合状態の確認に活用されます。また、異なる材料を組み合わせた複合部品や組立品の解析にも有効です。ただし、材質の密度や厚みによってX線の透過性が異なるため、対象物に応じた管電圧や撮影条件の最適化が重要となります。

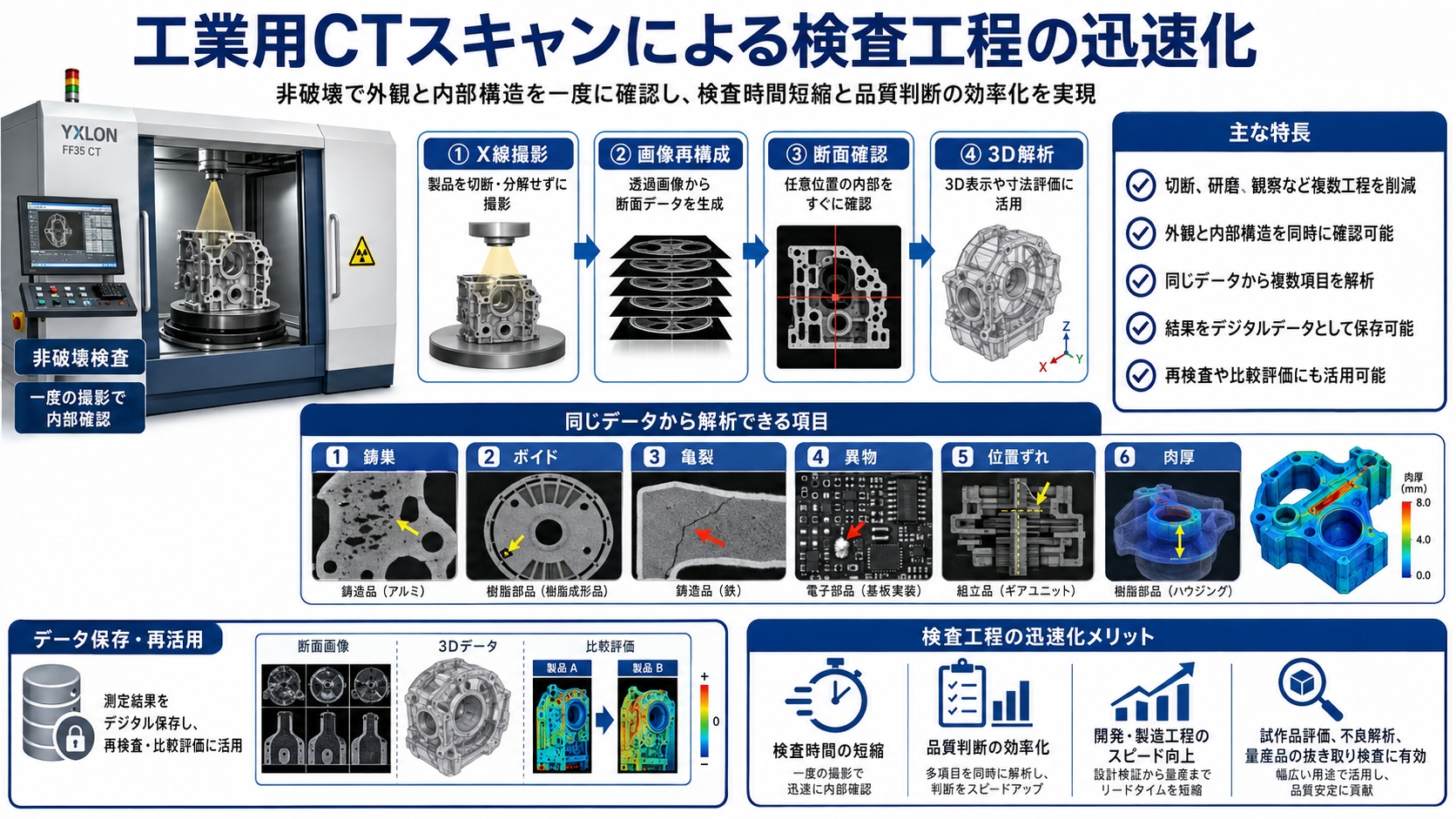

迅速な検査:
工業用CTスキャンは、製品を切断・分解することなく、外観と内部構造を一度の撮影で確認できるため、検査工程の迅速化に有効です。従来の破壊検査では、切断、研磨、観察など複数の工程が必要でしたが、CTスキャンではX線撮影後に断面画像や3Dデータを生成し、任意の位置をすぐに確認できます。鋳巣、ボイド、亀裂、異物、位置ずれ、肉厚など複数の検査項目を同じデータから解析できる点も特長です。また、測定結果をデジタルデータとして保存できるため、再検査や比較評価にも活用できます。試作品の評価、不良解析、量産品の抜き取り検査などに利用することで、検査時間の短縮、品質判断の効率化、開発・製造工程のスピード向上につながります。

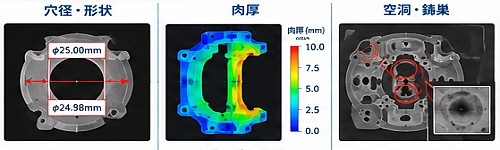

内部寸法の計測:

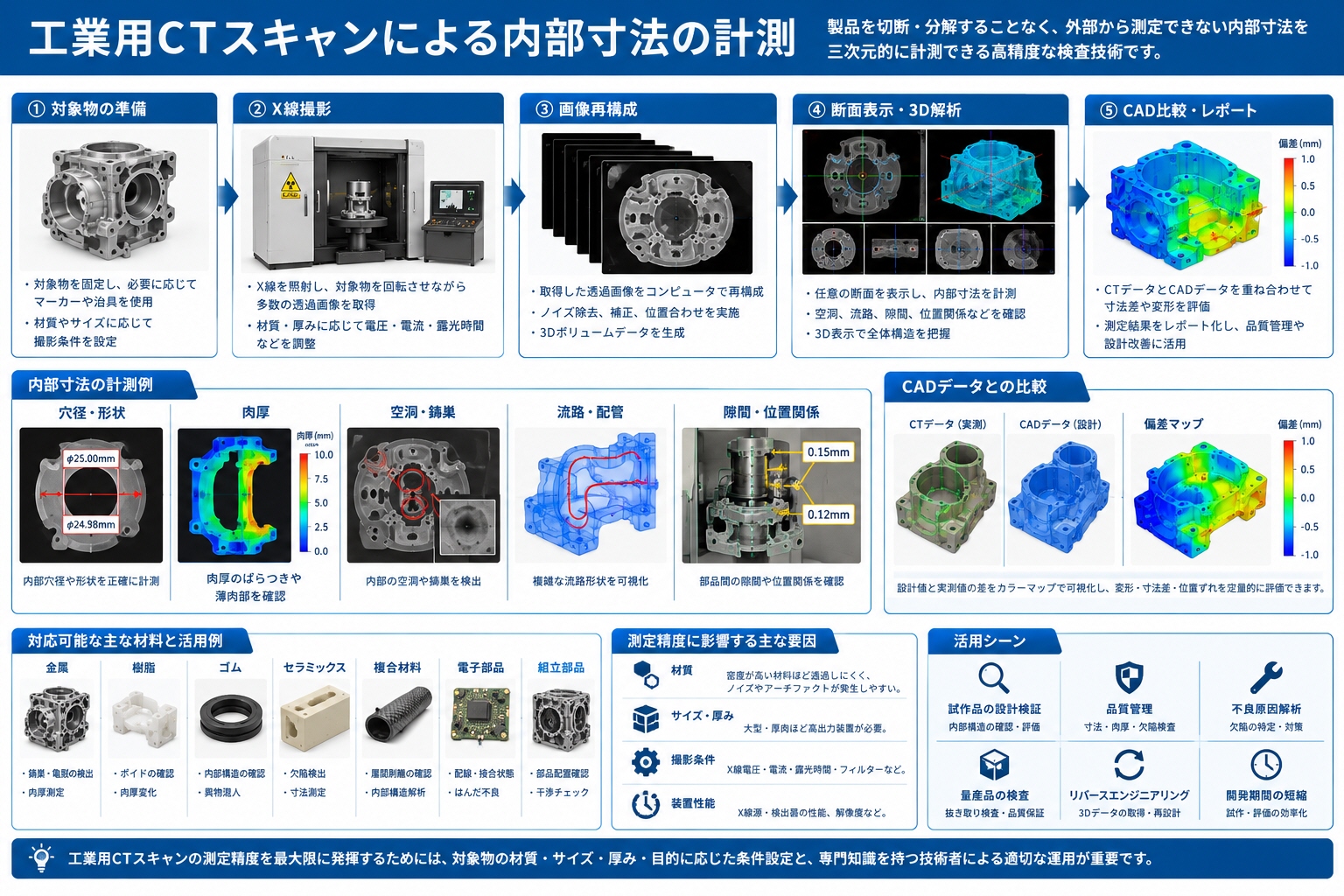

工業用CTスキャンでは、製品を切断・分解することなく、外部から測定できない内部寸法を三次元的に計測できます。取得したCTデータから任意の断面を表示し、内部穴径、肉厚、空洞、流路、部品間の隙間、位置関係などを確認できます。接触式測定機では届かない複雑な内部形状も測定できるため、鋳造品、樹脂成形品、電子部品、組立部品などの品質管理に有効です。また、CTデータをCADデータと重ね合わせることで、設計値との差や変形、位置ずれを定量的に評価できます。試作品の設計検証や量産品の品質保証、不良原因解析にも活用されます。ただし、測定精度は材質、サイズ、撮影条件、装置性能などに左右されるため、目的に応じた条件設定と精度確認が重要です。
短所

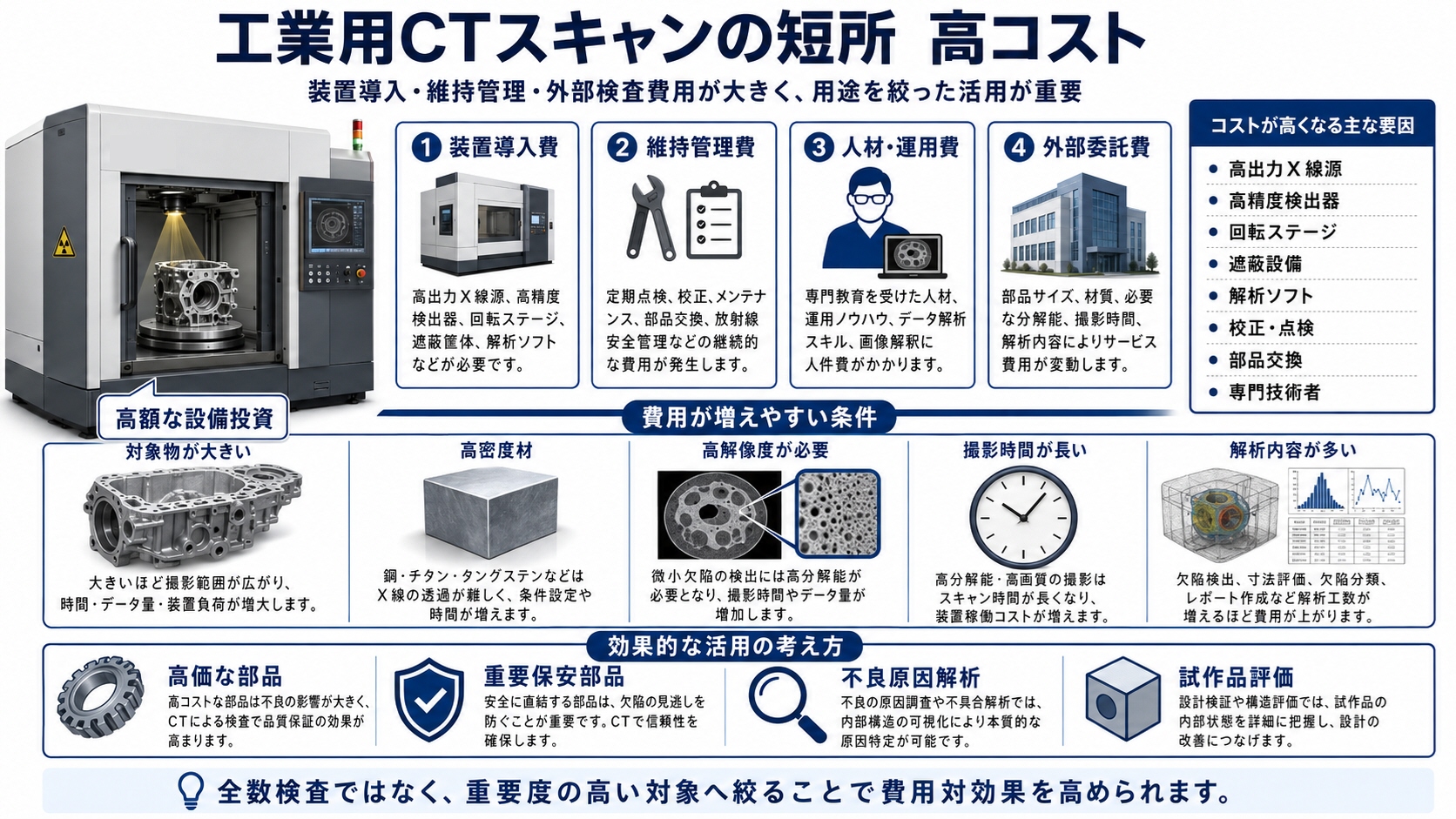

高コスト:

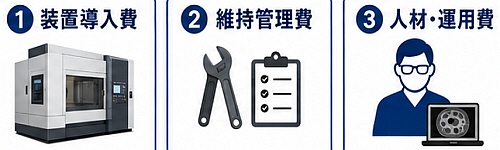

工業用CTスキャンの短所の一つは、装置の導入費用や検査費用が高額になりやすいことです。高出力のX線源、高精度検出器、回転ステージ、放射線を遮蔽する設備、高性能な解析ソフトウェアなどが必要となるため、一般的な測定機器と比べて初期投資が大きくなります。また、装置の定期点検や校正、部品交換、専門技術者の育成など、維持管理にも継続的なコストが発生します。外部のCTスキャンサービスを利用する場合でも、対象物のサイズ、材質、必要な解像度、撮影時間、解析内容によって費用が増加します。そのため、すべての製品をCT検査するのではなく、高価な部品、重要保安部品、不良原因解析、試作品など、必要性の高い対象へ絞って活用することが重要です。
大きな装置が必要:

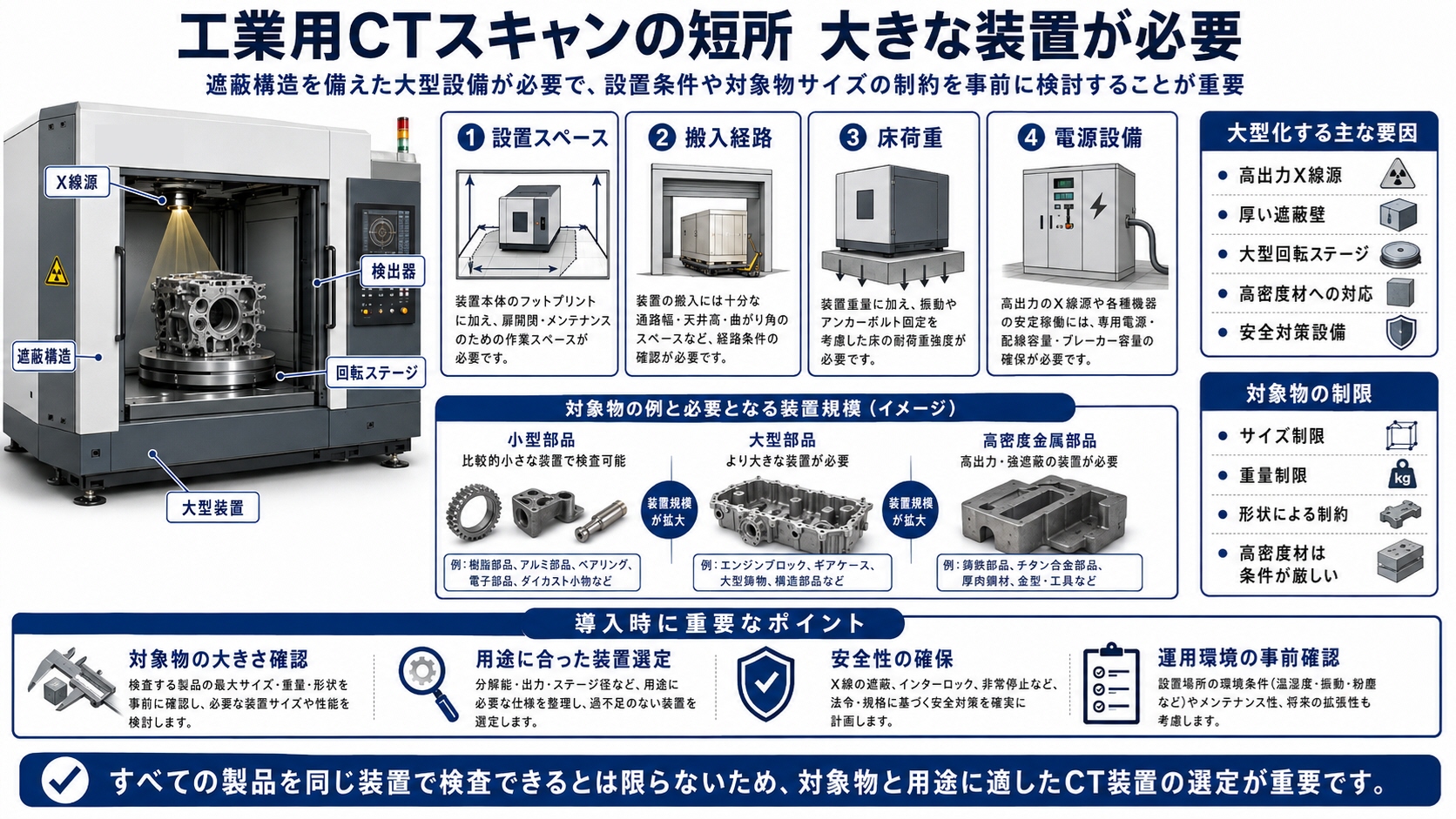

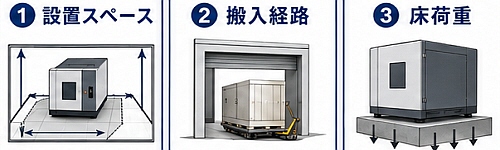

工業用CTスキャンでは、X線源、検出器、回転ステージに加え、放射線を外部へ漏らさないための遮蔽構造を備えた大型装置が必要になります。そのため、一般的な測定機器と比べて設置スペースを多く確保する必要があり、工場内への導入では床面積や搬入経路、床荷重、電源設備なども事前に検討しなければなりません。特に大型部品や高密度な金属部品を測定する場合は、高出力X線源や厚い遮蔽壁を備えた設備が必要となり、装置全体がさらに大型化します。また、測定対象物のサイズや重量には装置ごとの制限があるため、すべての製品をそのまま検査できるとは限りません。導入時には対象物の大きさや用途に適した装置選定が重要です。
検査時間

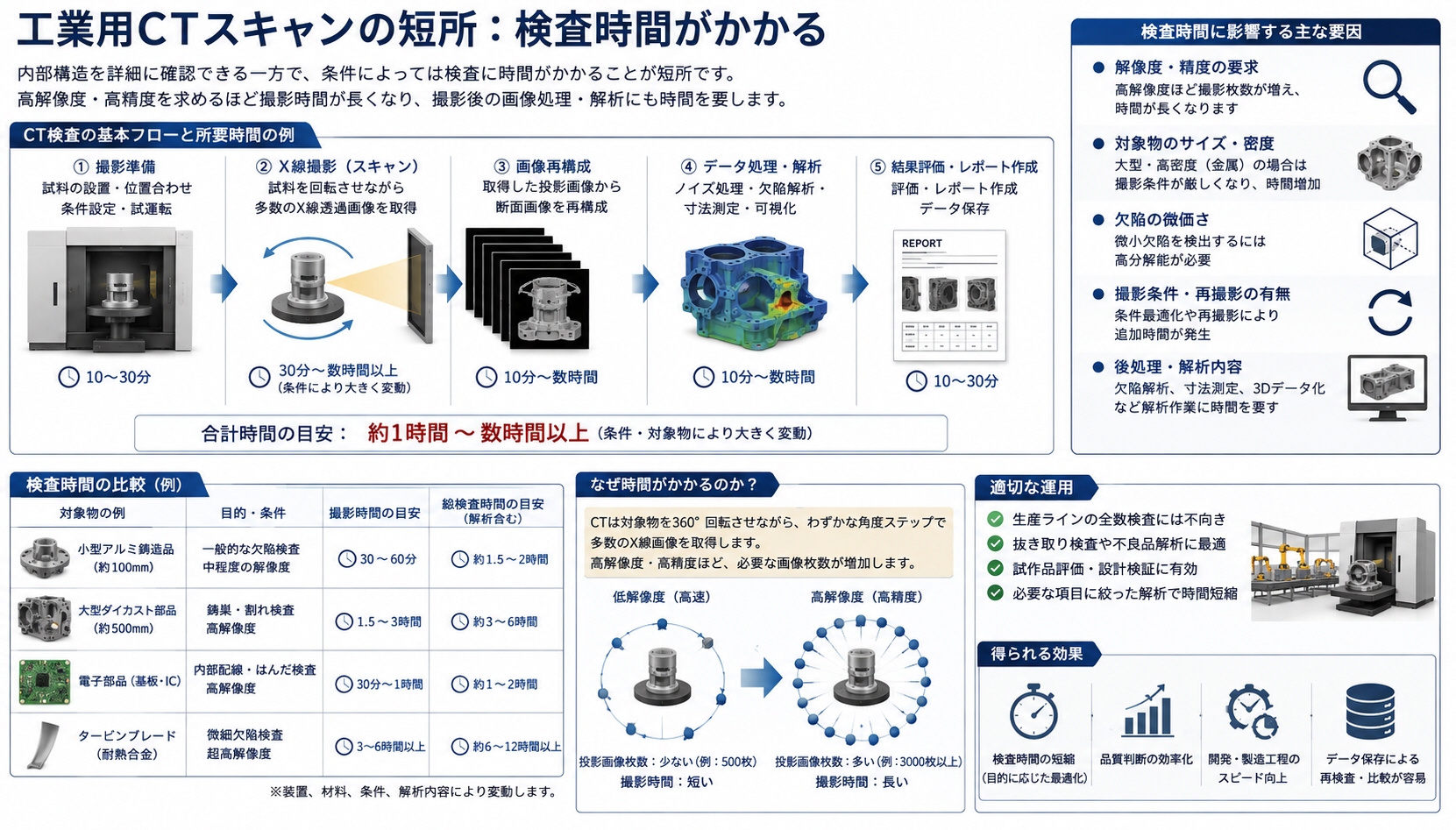

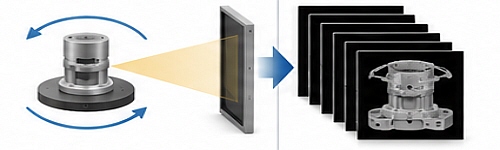

工業用CTスキャンは、内部構造を詳細に確認できる一方で、条件によっては検査に時間がかかることが短所です。撮影では対象物を回転させながら多数のX線透過画像を取得するため、高解像度や高精度を求めるほど撮影時間が長くなる傾向があります。また、撮影後には画像の再構成、ノイズ処理、欠陥解析、寸法測定、3Dデータ化などの処理時間も必要です。特に大型部品、高密度な金属部品、微細欠陥を確認する場合は、条件設定や再撮影を含めてさらに時間を要することがあります。そのため、生産ラインでの全数検査には適さない場合があり、抜き取り検査や不良解析、試作品評価など、目的に応じた運用が重要です。

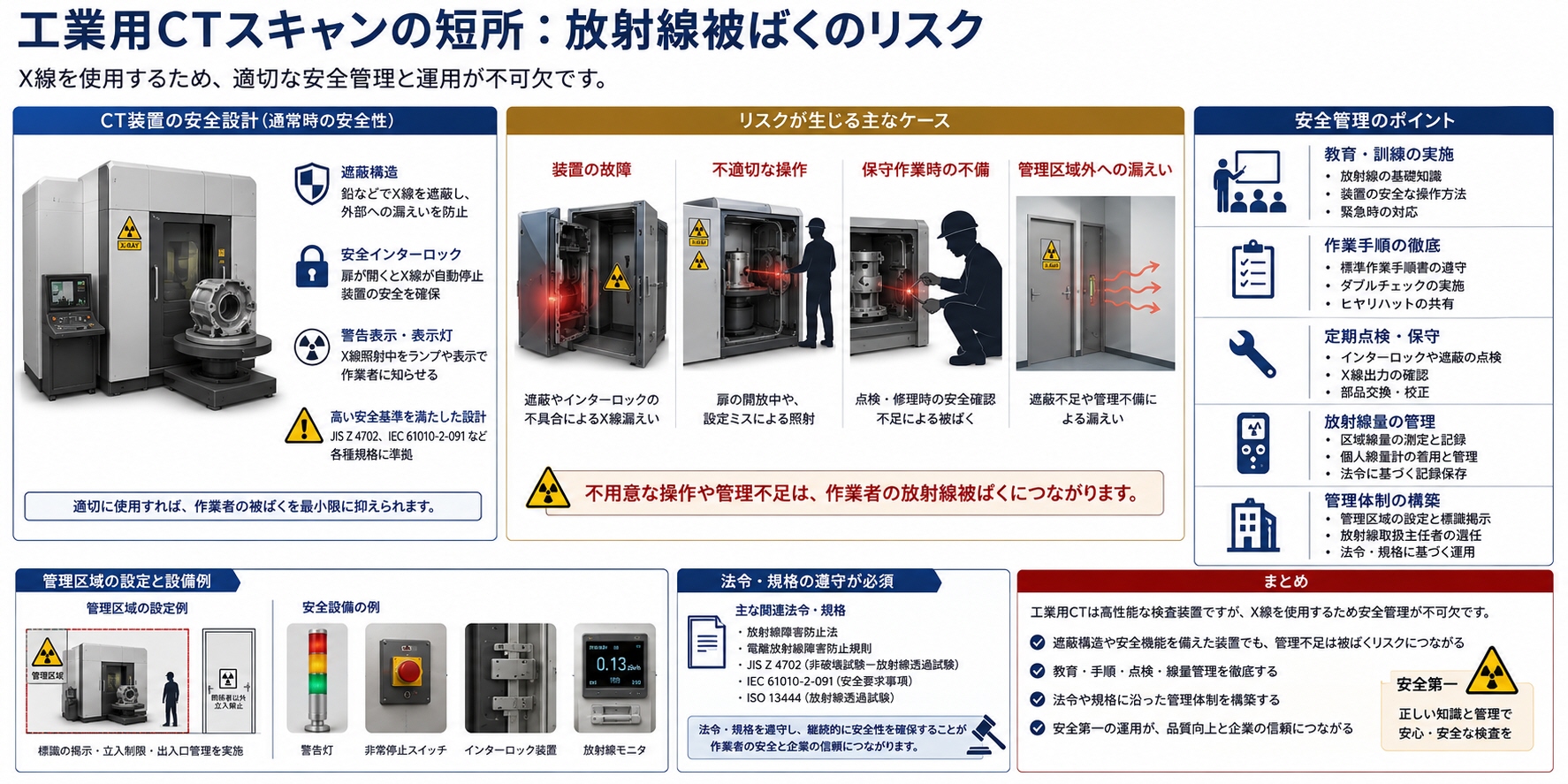

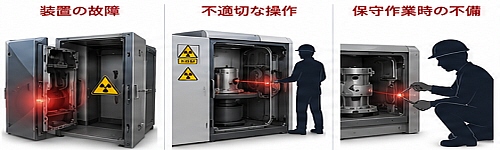

放射線被ばくのリスク:
工業用CTスキャンはX線を使用するため、取り扱いを誤ると放射線被ばくのリスクが生じる点に注意が必要です。通常の工業用CT装置は、X線が外部へ漏れにくいよう遮蔽構造や安全インターロックを備えており、適切に使用すれば作業者の被ばくを抑えられます。しかし、装置の故障、不適切な操作、保守作業時の安全確認不足などがあると、不要な放射線を受ける可能性があります。そのため、装置の定期点検、管理区域の設定、作業手順の徹底、専門知識を持つ担当者による運用が重要です。また、設置環境や使用条件に応じて放射線量を管理し、安全基準に沿った運用体制を整える必要があります。高性能な検査装置である一方、安全管理を継続的に行うことが不可欠です。
材料による制限:

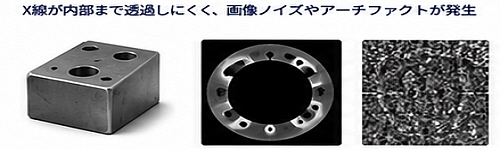

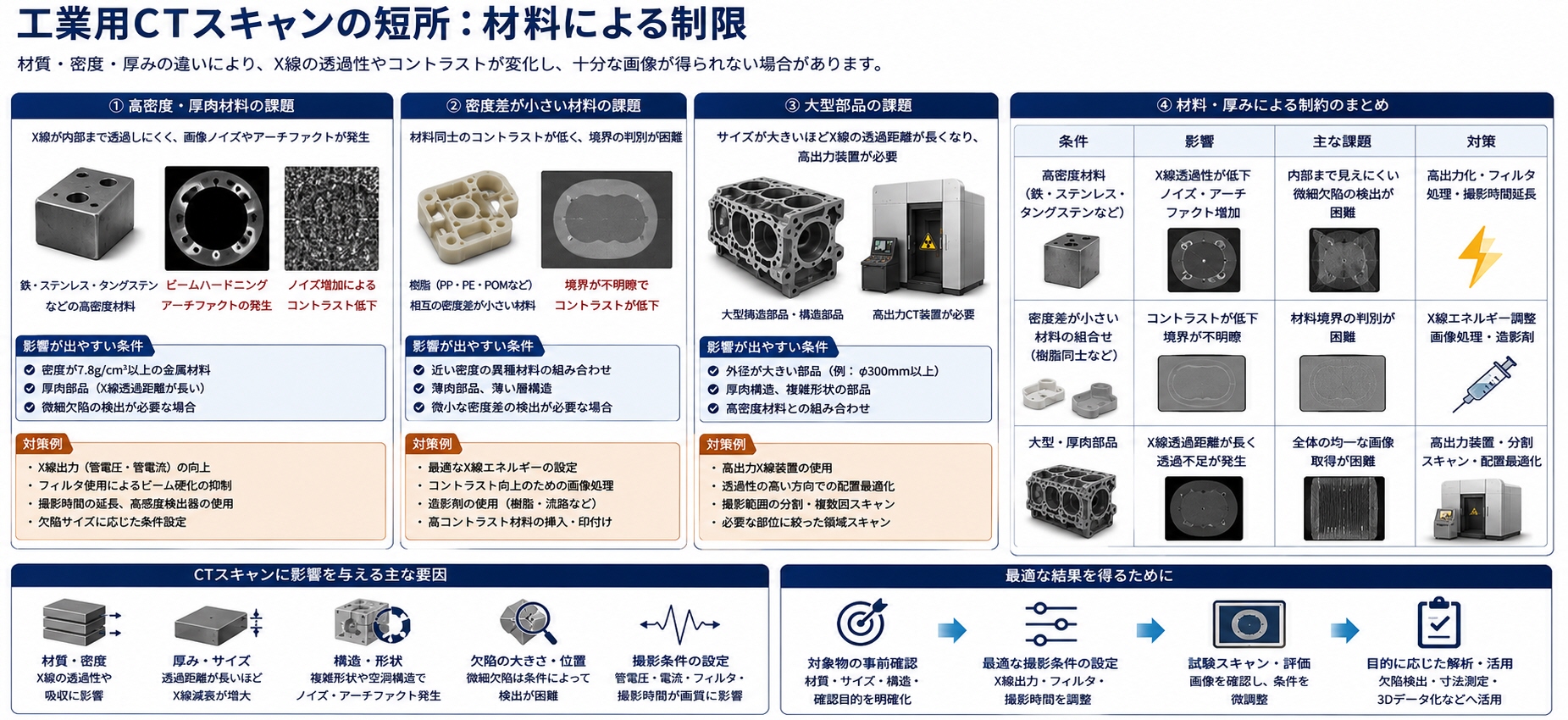

工業用CTスキャンは多くの材料に対応できますが、材質や密度、厚みによっては十分な画像が得られないことがあります。特に鉄、ステンレス、タングステンなど密度の高い材料や厚肉部品では、X線が内部まで透過しにくく、画像にノイズやアーチファクトが発生する場合があります。反対に、密度差の小さい異種材料が組み合わされた部品では、材料同士の境界を明確に判別しにくいことがあります。また、大型部品ほどX線の透過距離が長くなるため、高出力の装置が必要です。そのため、対象物の材質、厚さ、サイズ、確認したい欠陥の大きさに応じて、X線出力や撮影条件を適切に設定することが重要です。
専門知識が必要:

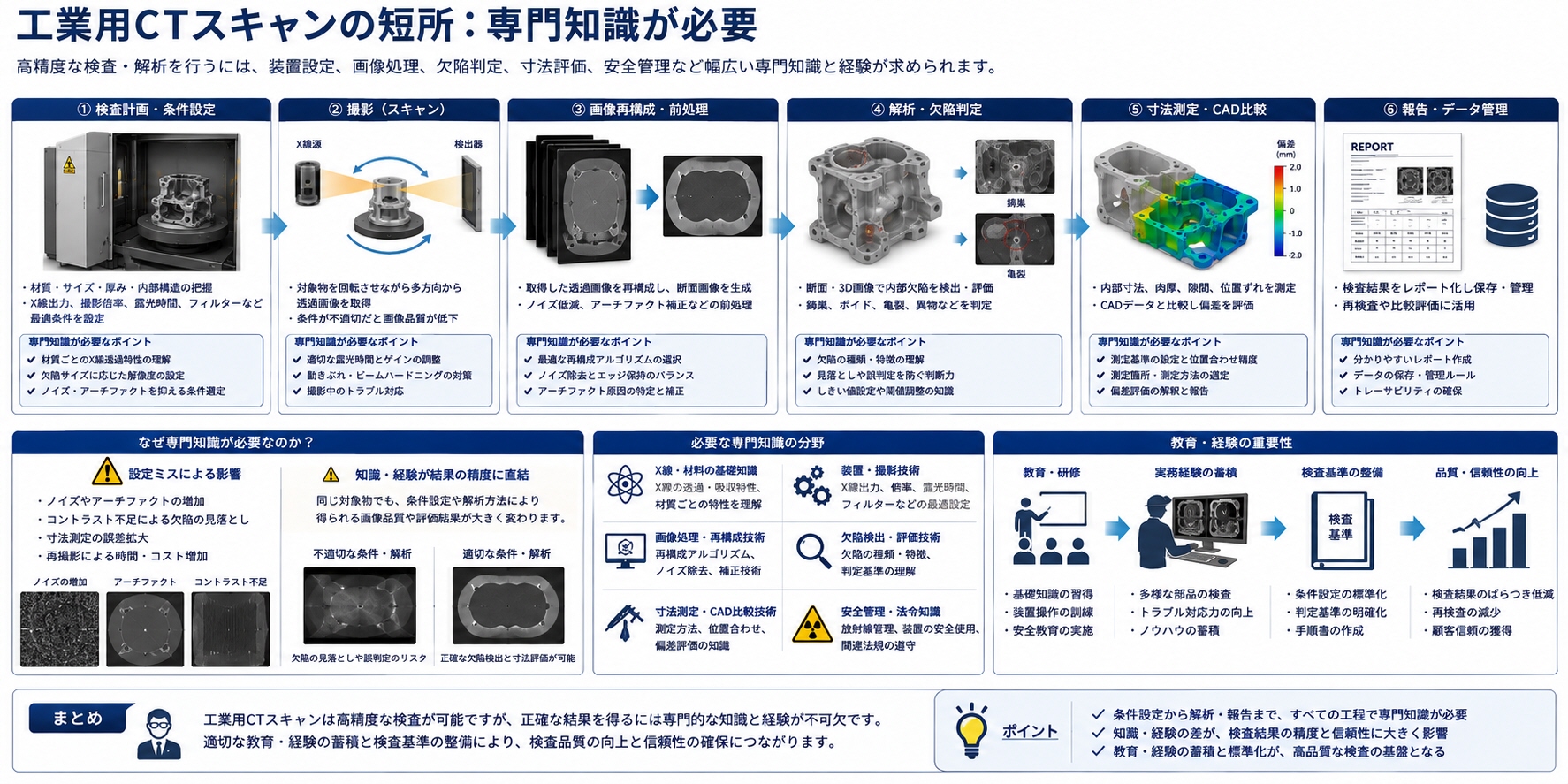

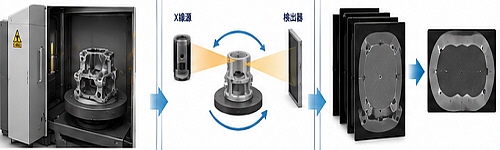

工業用CTスキャンは高性能な検査方法ですが、正確な測定・解析を行うためには専門的な知識と経験が必要です。対象物の材質、サイズ、厚み、内部構造に応じて、X線出力、撮影倍率、露光時間、フィルターなどの条件を適切に設定する必要があります。条件が合わない場合、ノイズやアーチファクトが増え、欠陥の見落としや誤った寸法評価につながることがあります。また、撮影後の画像再構成、断面解析、欠陥判定、寸法測定、CADデータとの比較にも専門的な操作技術が求められます。さらに、X線を使用するため安全管理や装置の取り扱いに関する知識も必要です。そのため、担当者の教育や経験の蓄積、適切な検査基準の整備が重要になります。
結論
工業用CTスキャンは、製造業や品質管理において極めて重要なツールであり、非破壊で内部構造の詳細な検査を可能にします。しかし、コストや設備の要件、検査の専門性が求められるため、用途やニーズに応じた適切な導入が必要です。
