製品設計の開発を加速

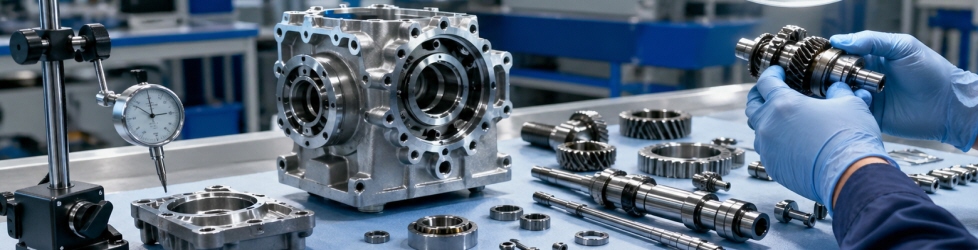

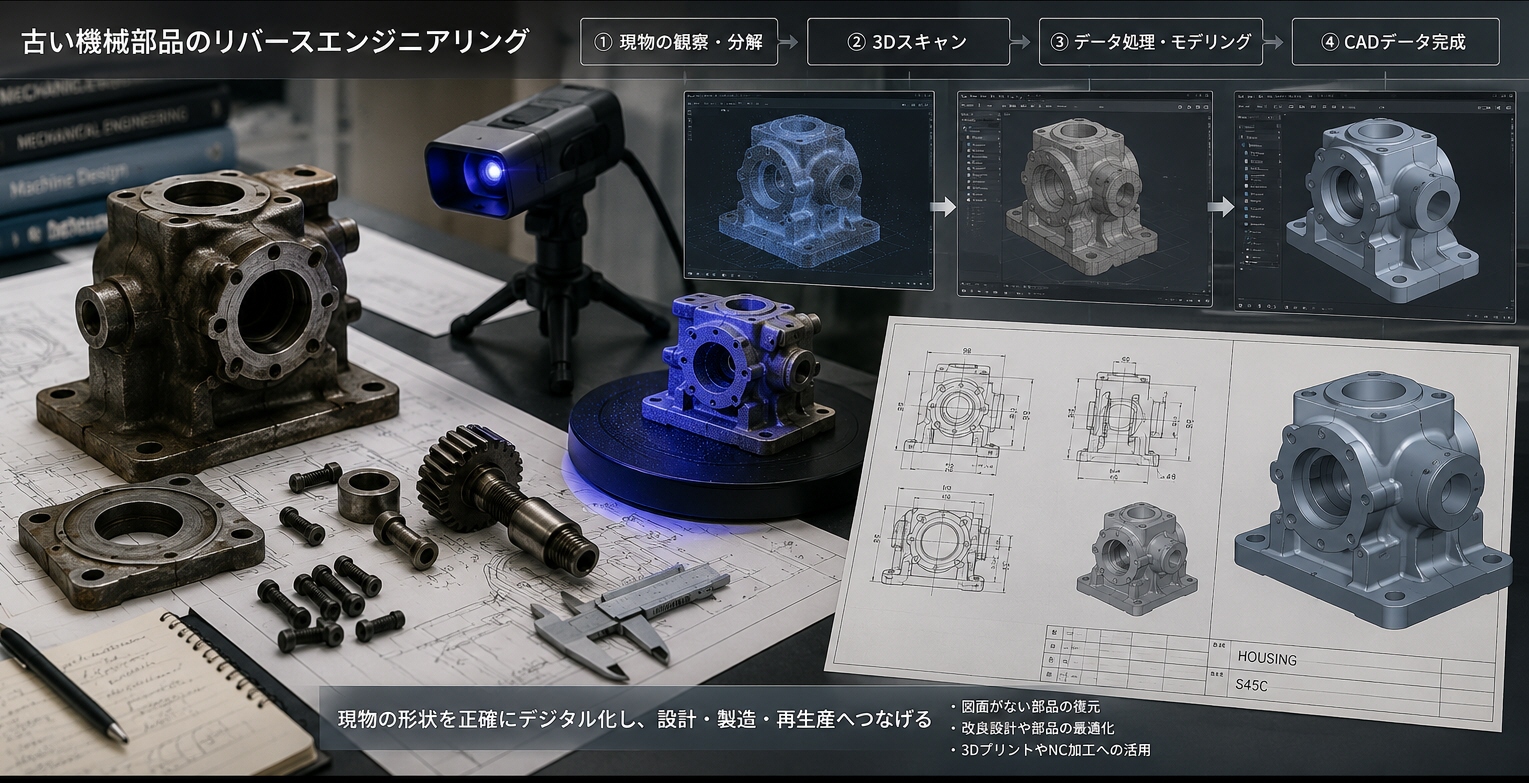

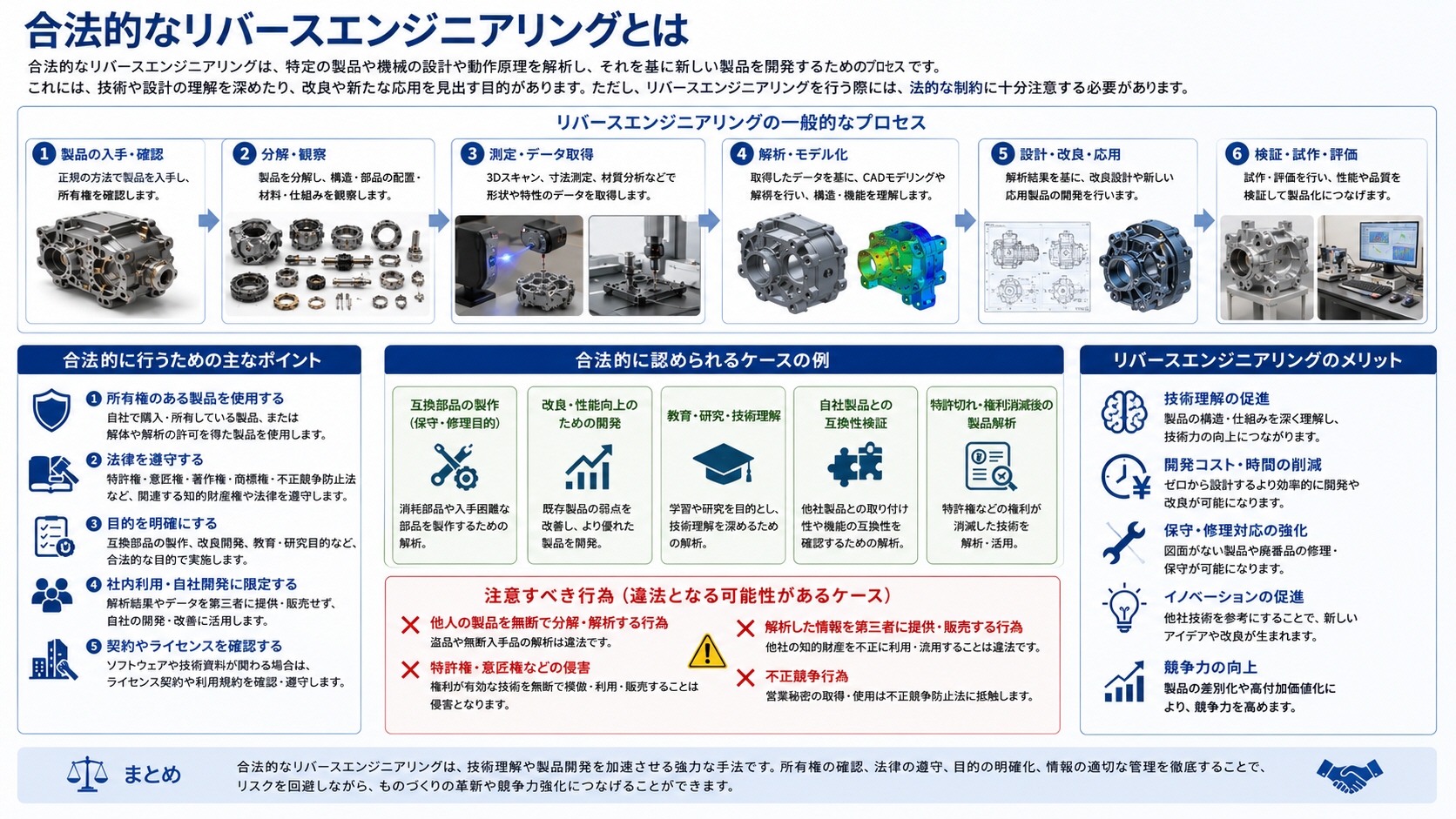

リバースエンジニアリングは、製品設計において非常に有効な手法とされています。このプロセスでは、既存の製品を分解し、それがどのように機能するかを詳細に解析することで、その製品の設計、構造、機能、および製造方法を理解します。この手法は、特に新しい技術やアイデアを開発する際に役立ちます。
リバースエンジニアリングを製品設計に活用することで得られる主な利点は以下の通りです:

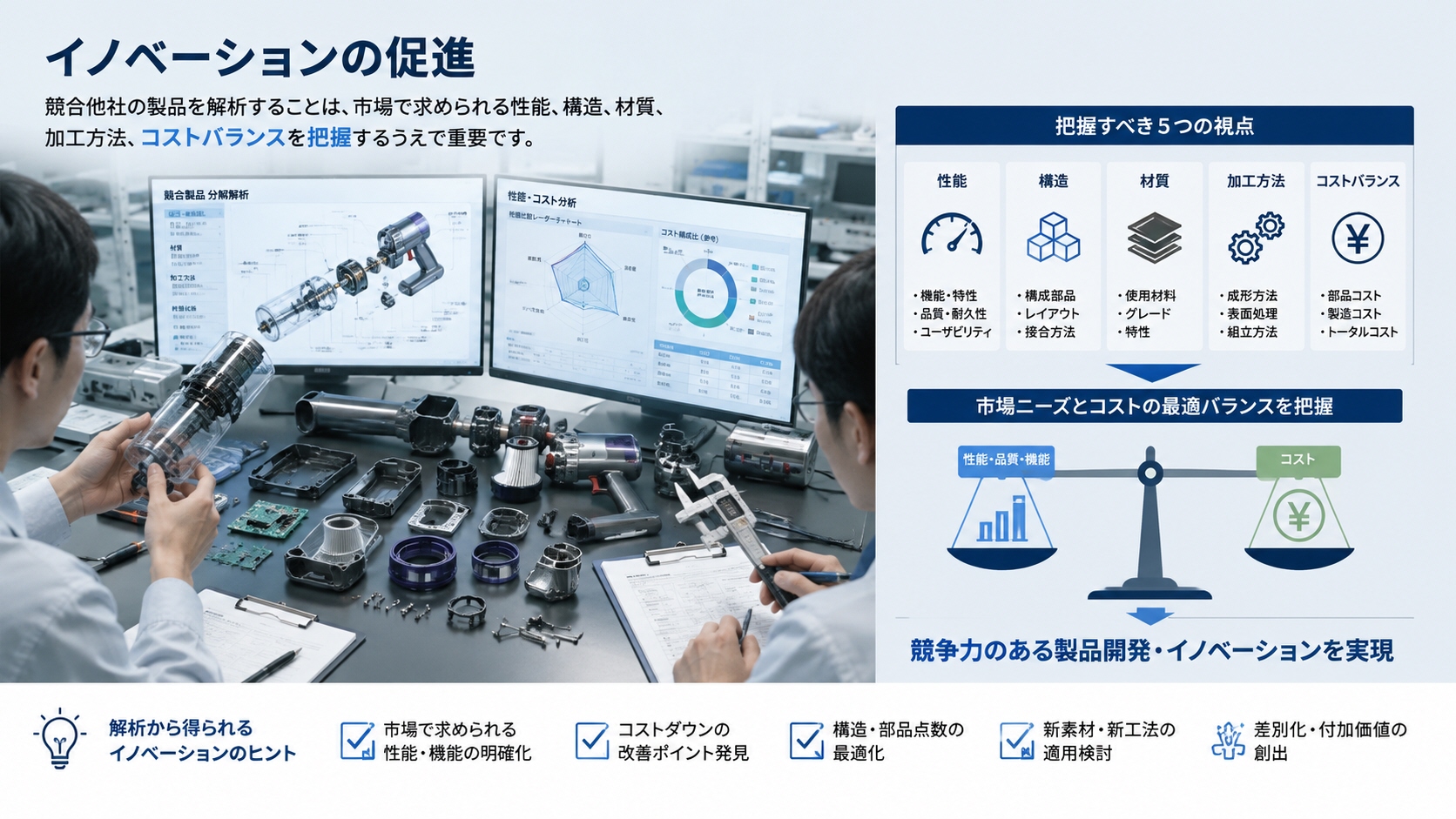

1.イノベーションの促進:競合他社の製品を解析することで、その優れた特徴を理解し、それを基にして独自の革新的なアイデアを生み出すことができます。
2.コスト削減:他社製品の製造方法を理解することで、より効率的またはコスト効果の高い製造プロセスを導入することが可能になります。

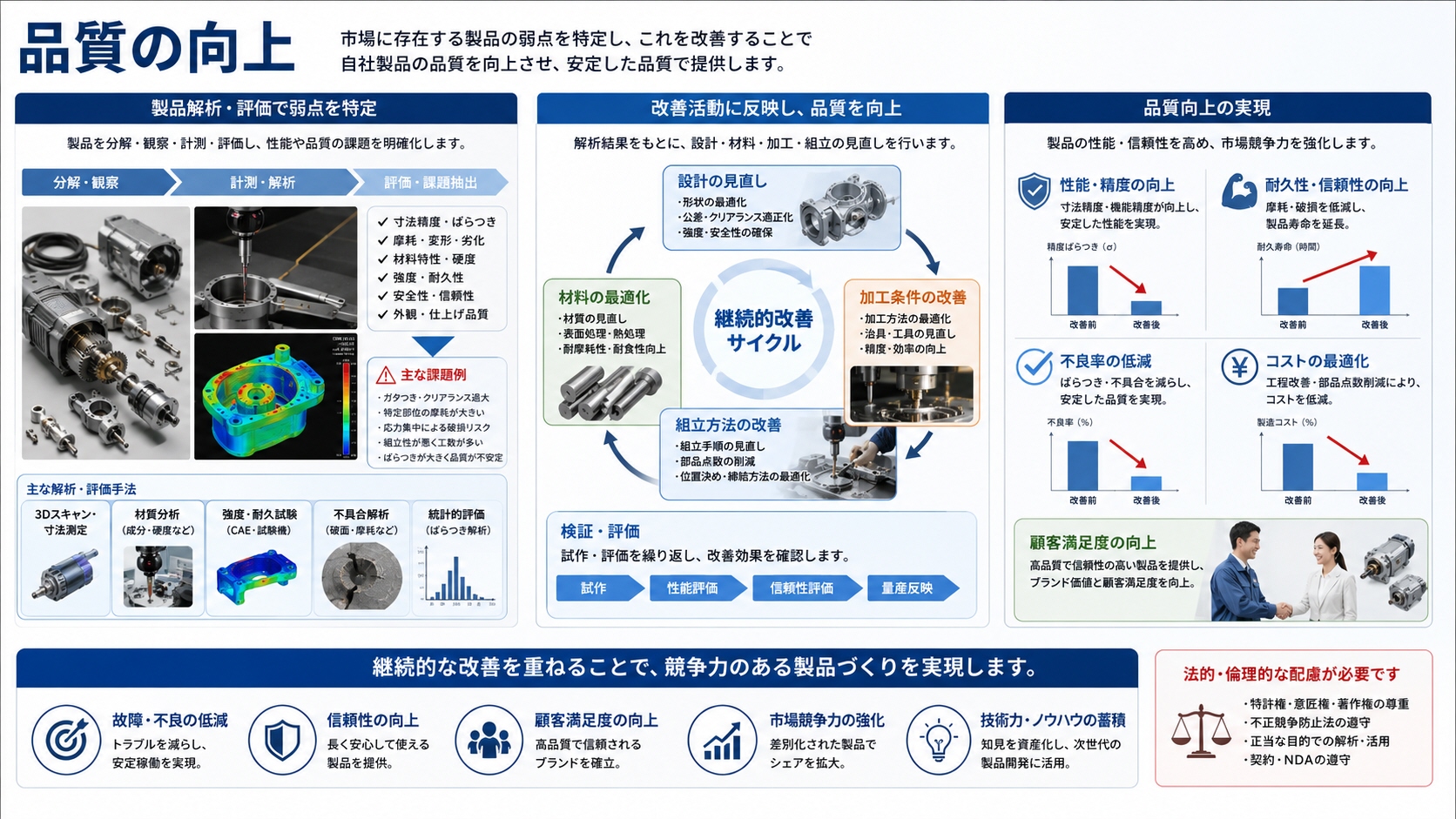

3.品質の向上:市場に存在する製品の弱点を特定し、これを改善することで自社製品の品質を向上させることができます。

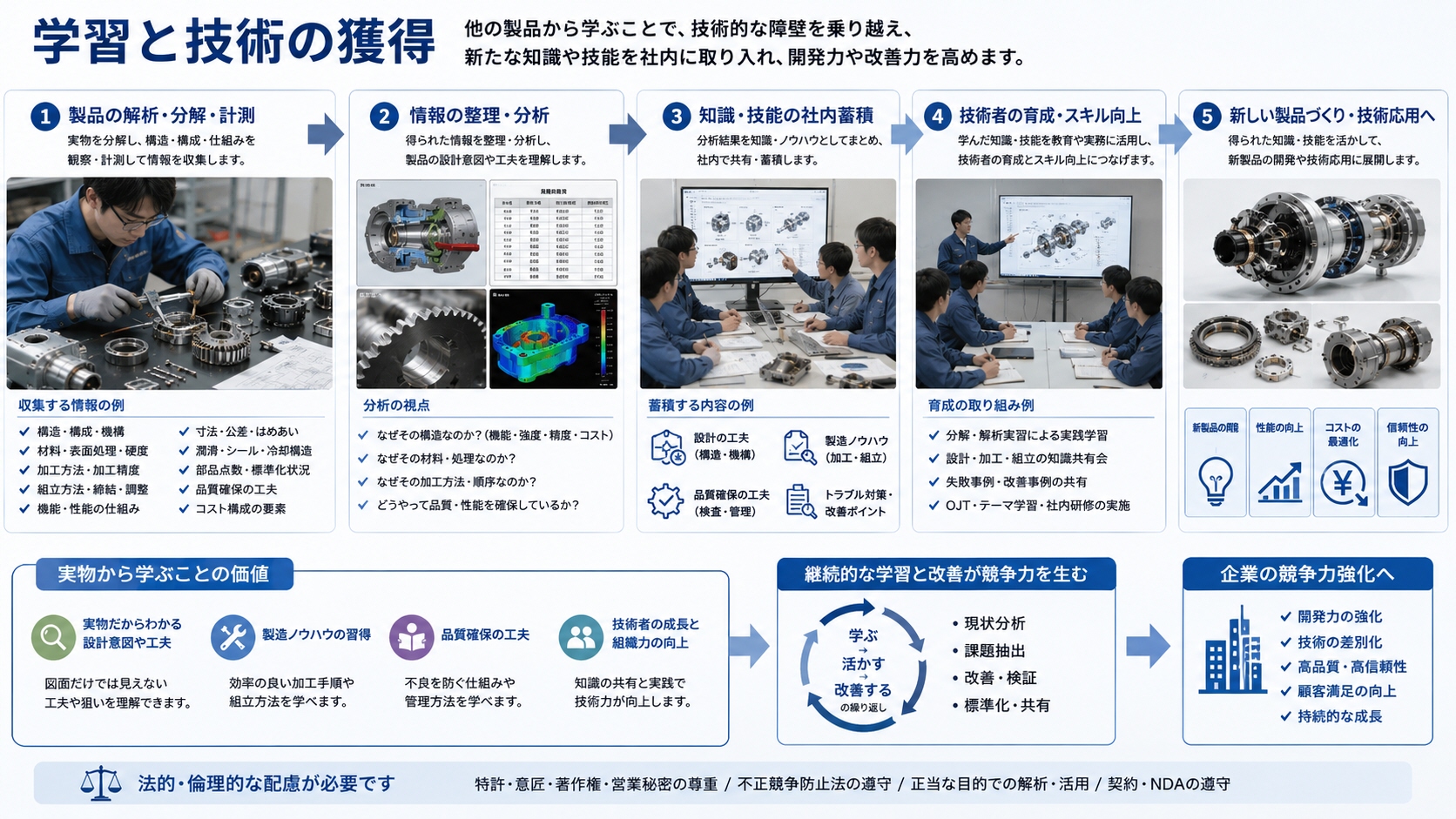

4.学習と技術の獲得:他の製品から学ぶことで、技術的な障壁を乗り越え、新たな知識や技能を社内に取り入れることができます。
5.法的リスクの管理:リバースエンジニアリングを行う際は、特許などの知的財産権に留意しながら進める必要がありますが、このプロセスを通じて知的財産権の遵守も確認できます。
リバースエンジニアリングは、ただ製品をコピーするのではなく、市場の要求に応え、技術的な洞察を深め、製品開発を加速させるための戦略的なツールとして重要です。

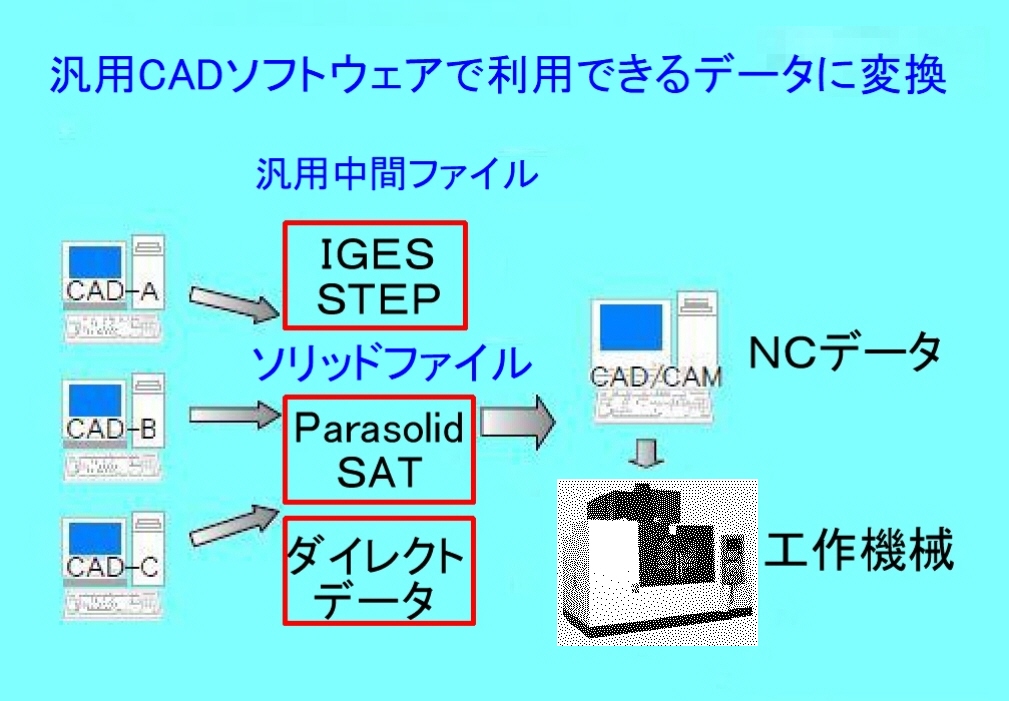

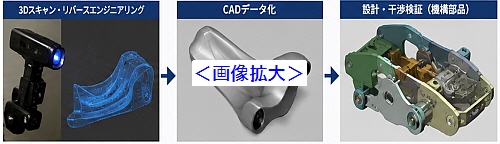

製品のCAD設計用データ

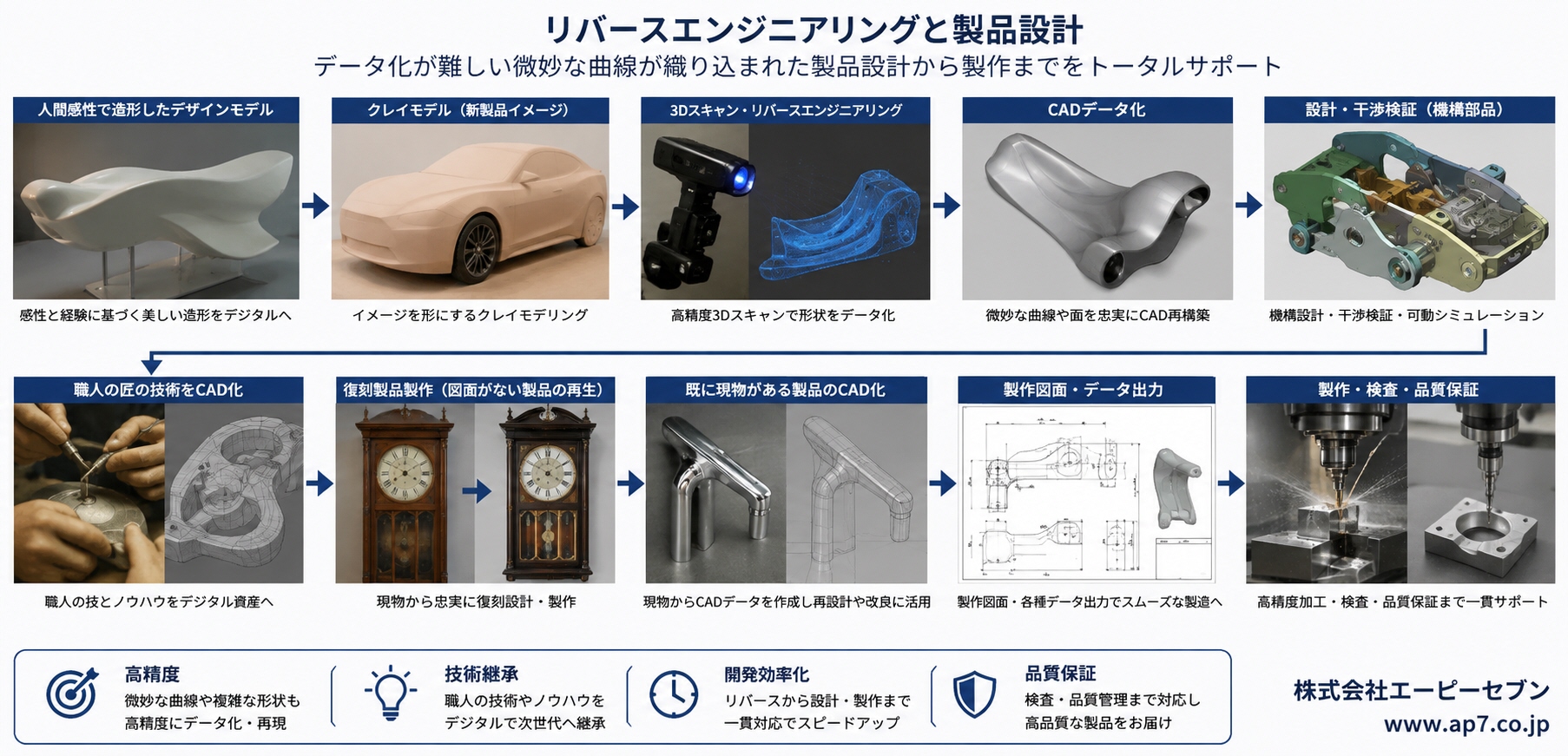

データ化が難しい微妙な曲線が織り込まれた製品設計、人間感性で造形したデザインモデル、職人が製作した匠の技術をCAD化、

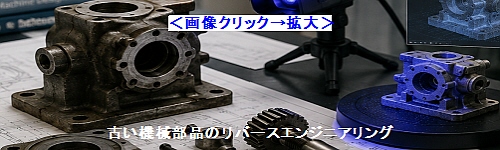

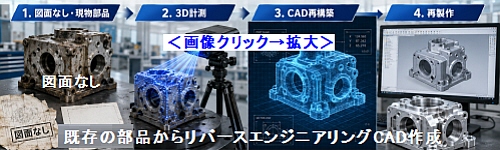

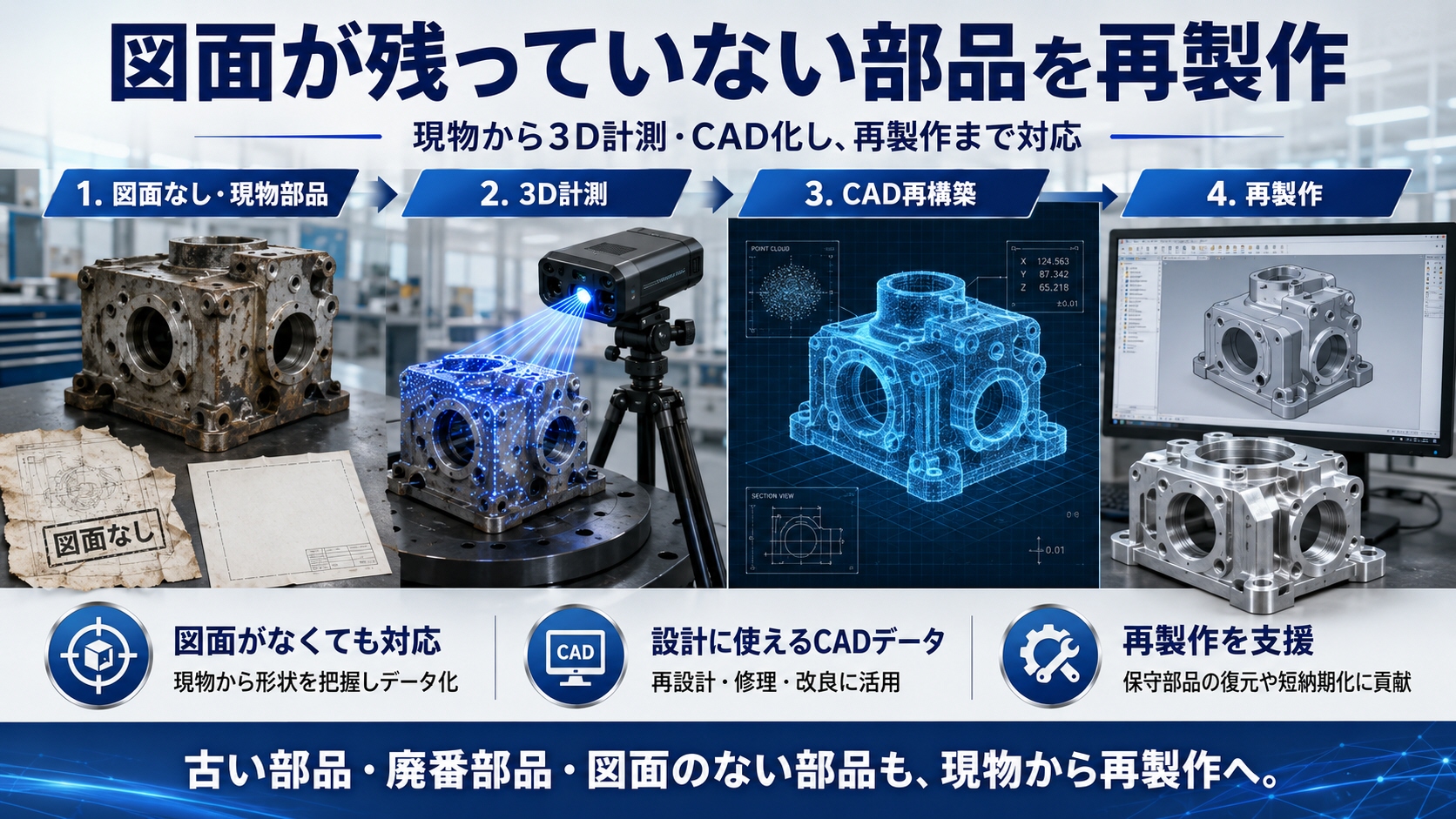

製作図面がない復刻製品製作、機構部品等干渉検証、新製品イメージとして作られたクレイモデル、既に現物がある製品のCAD化

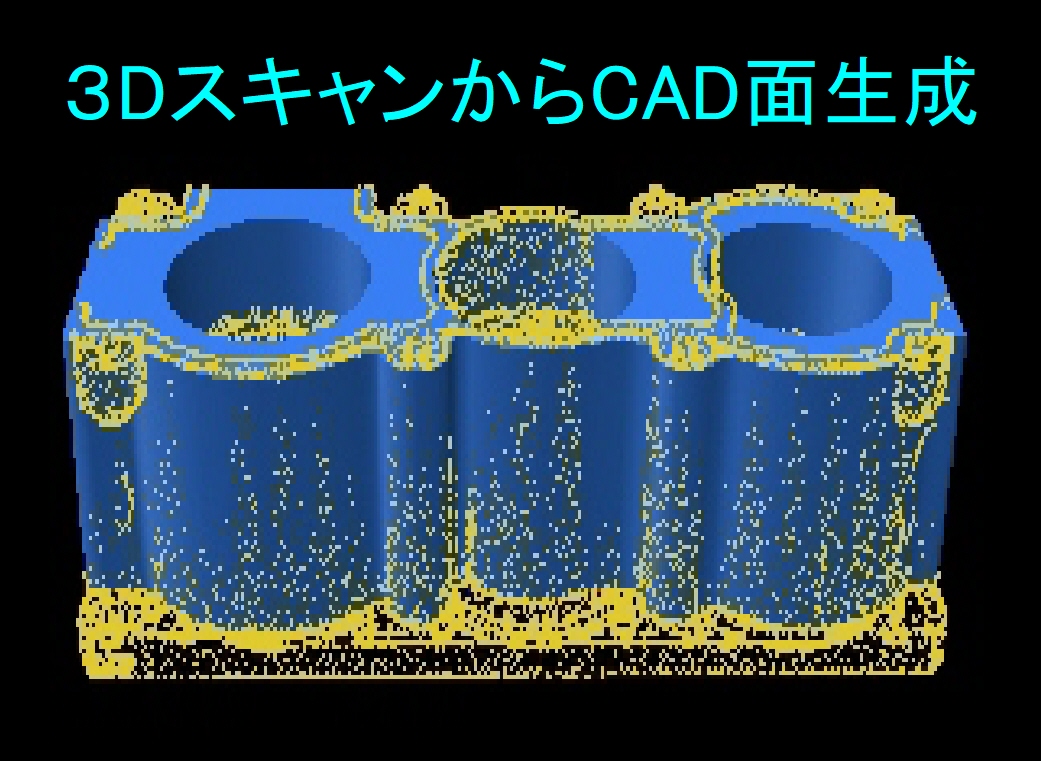

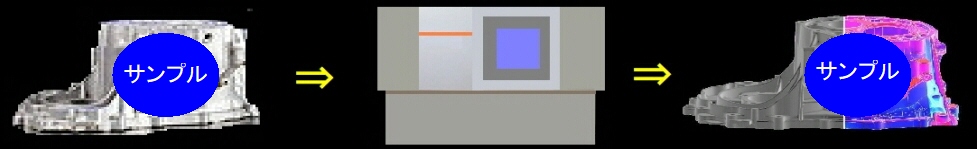

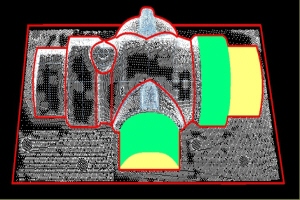

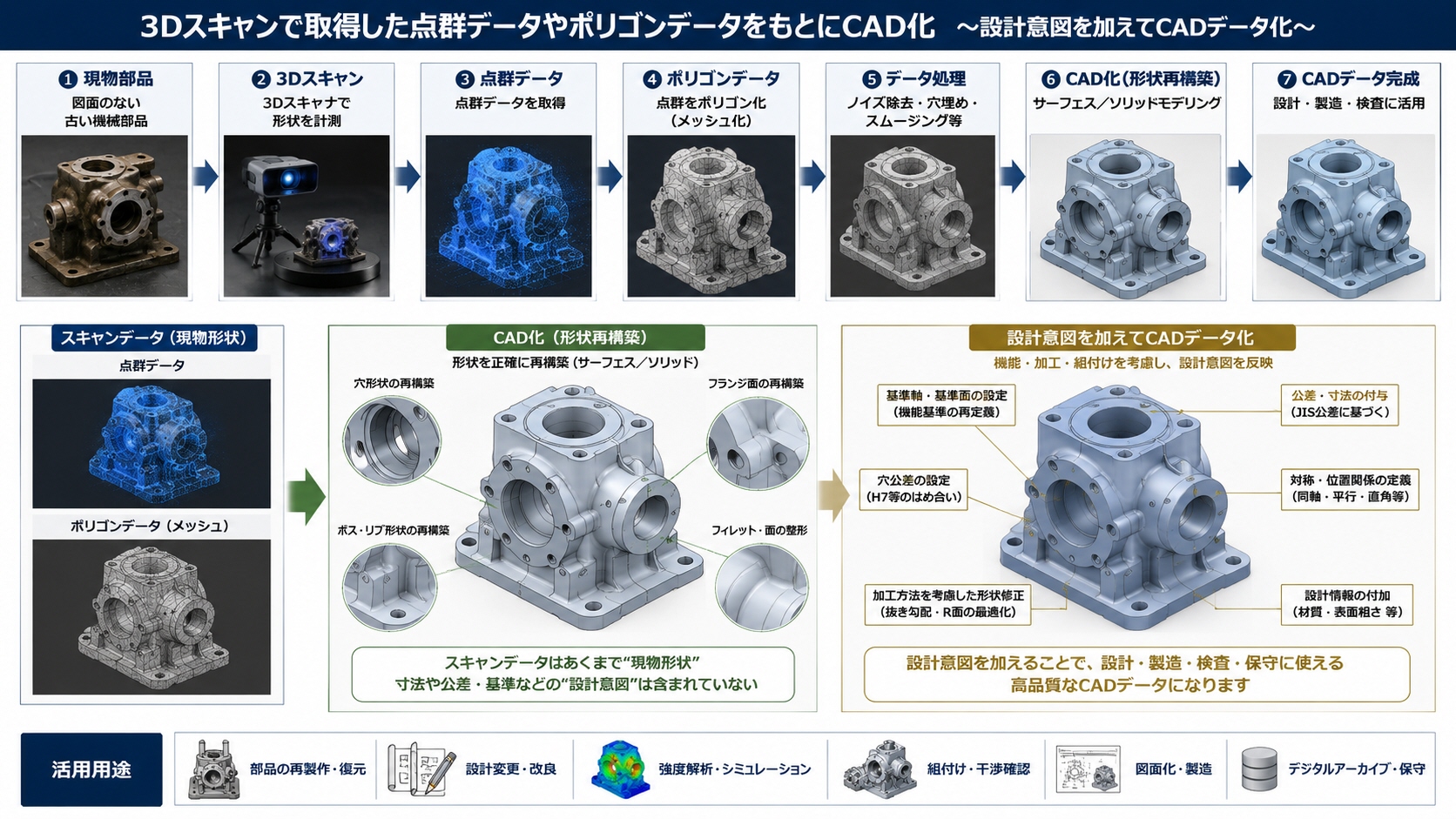

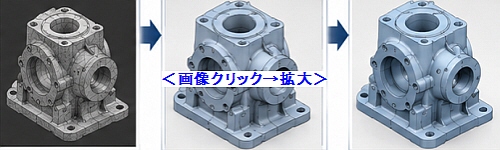

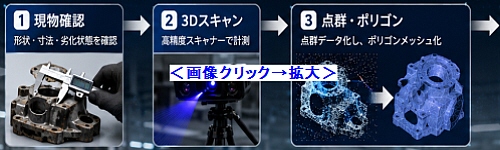

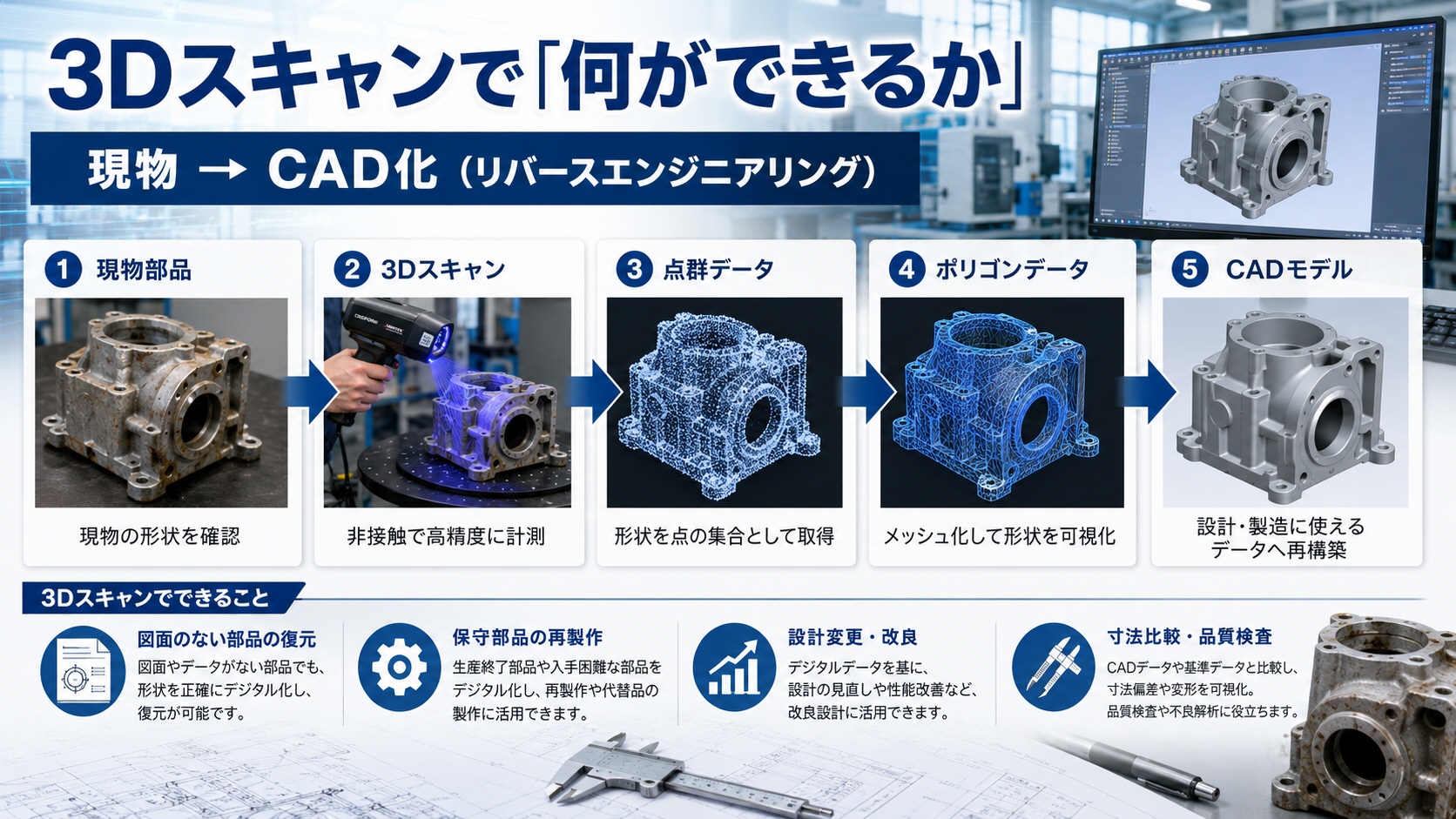

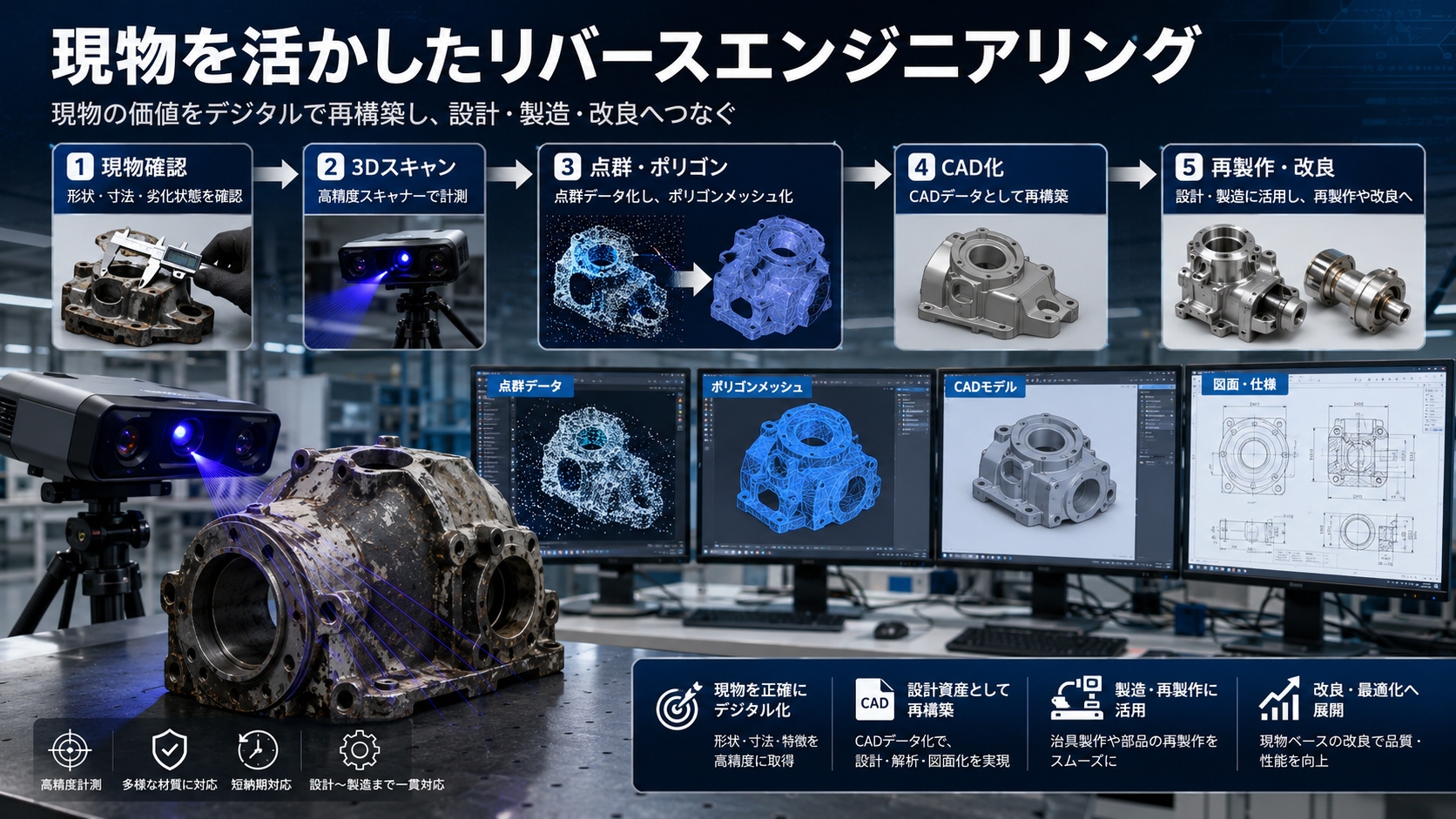

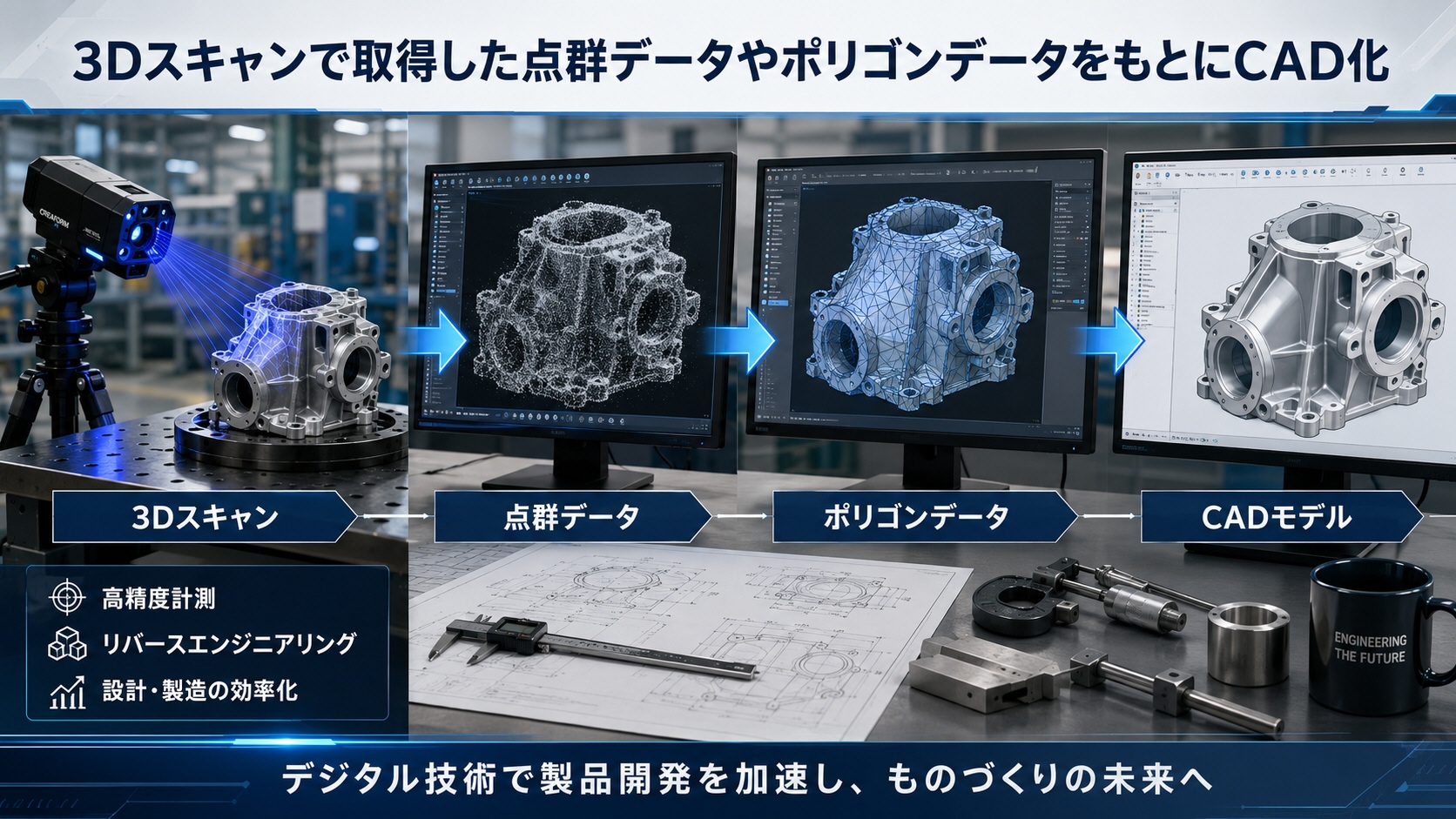

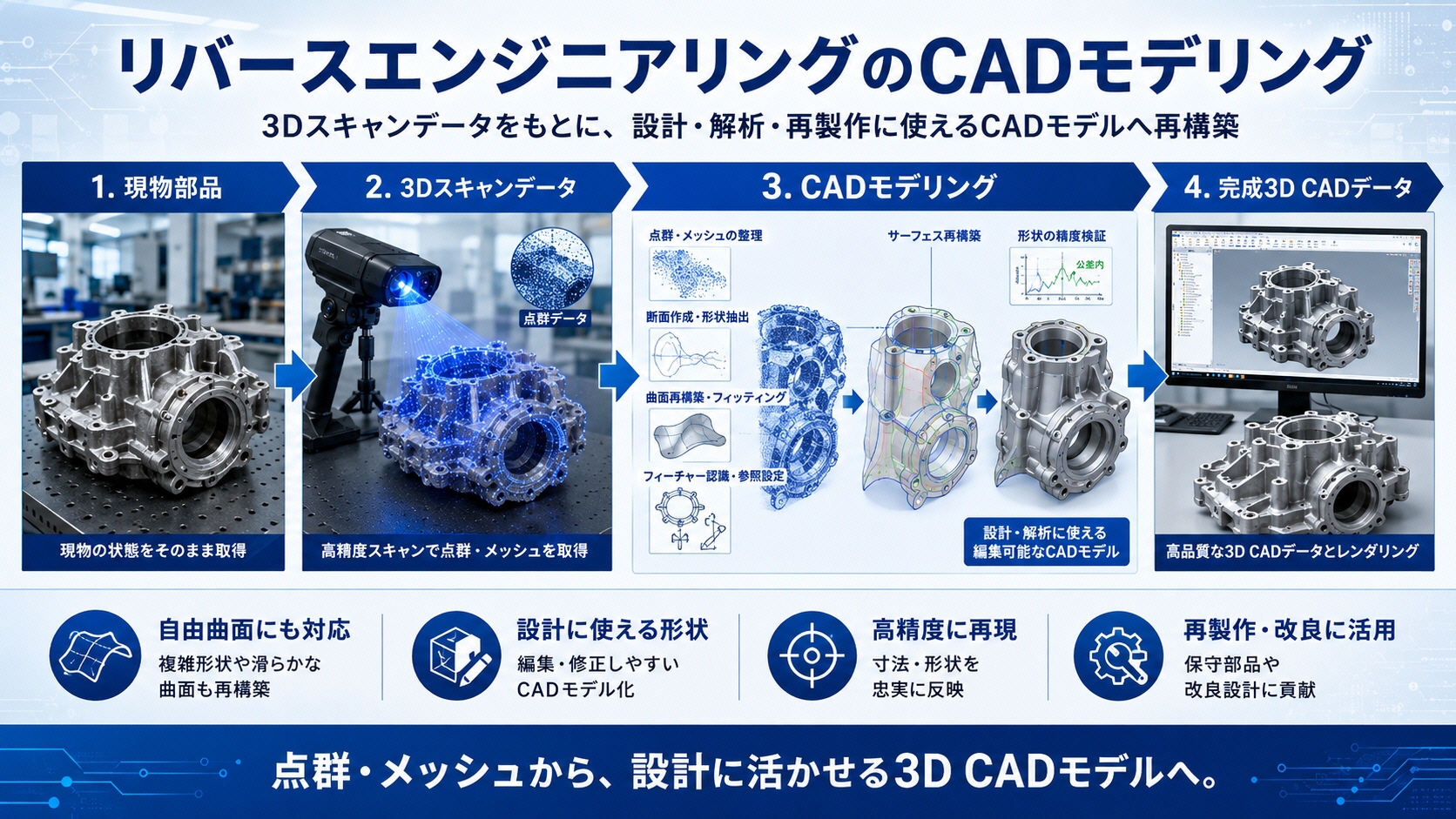

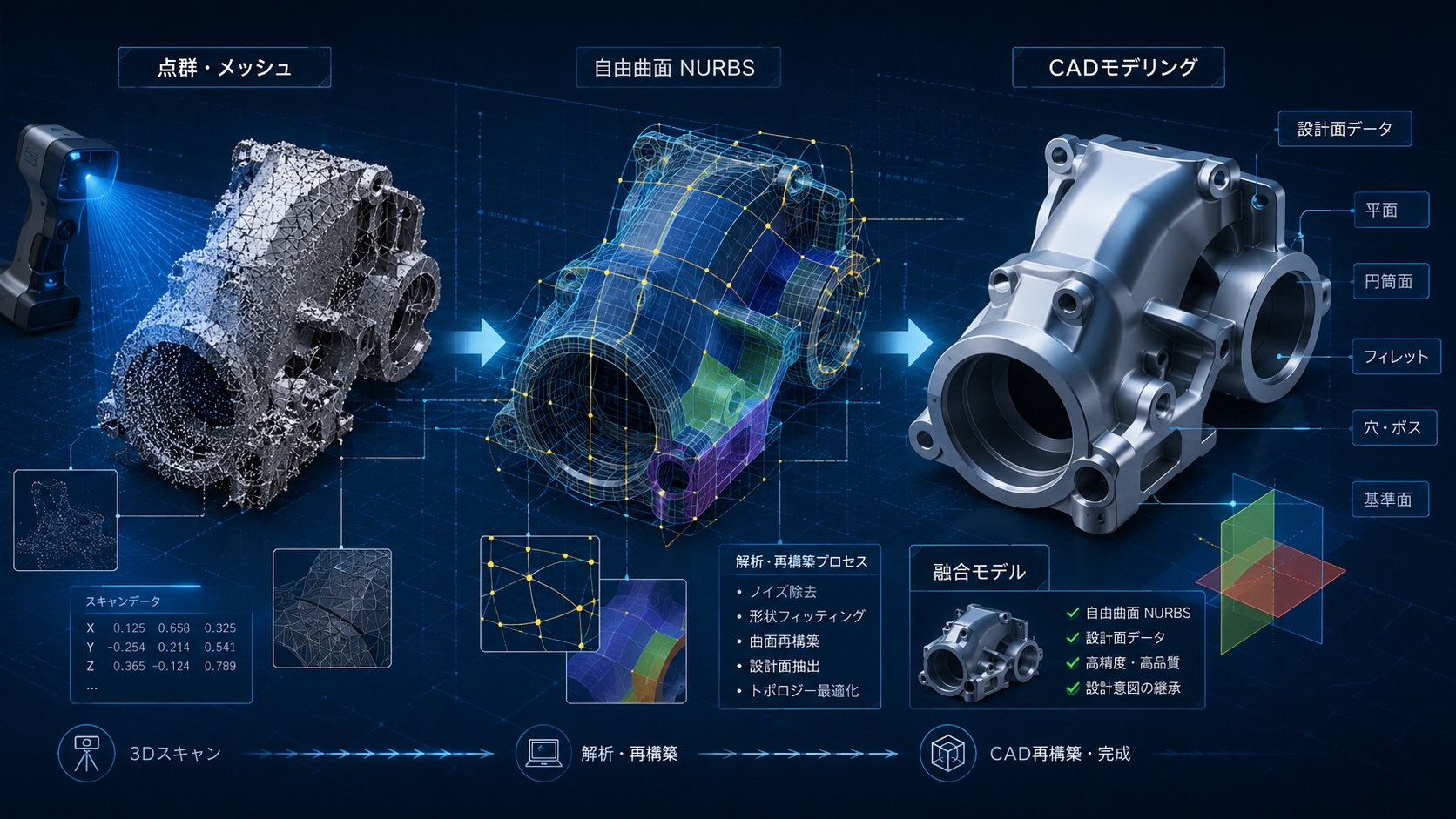

リバースモデル作成方法

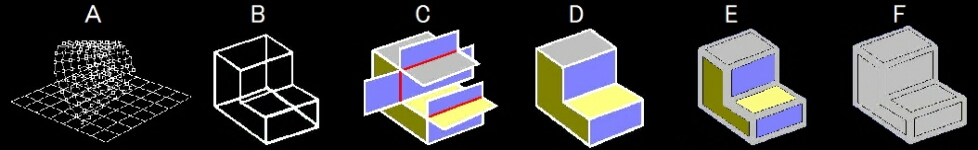

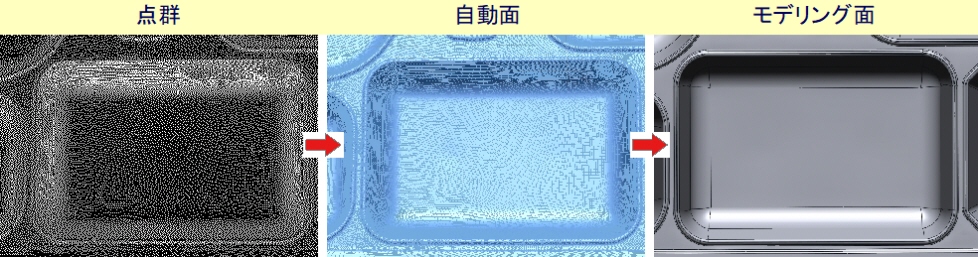

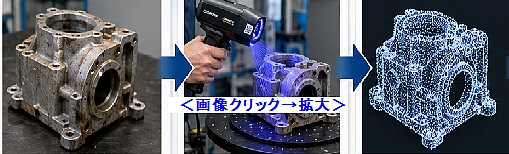

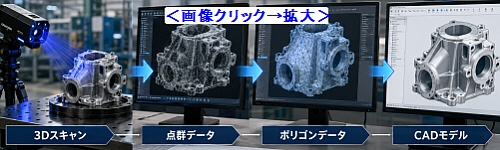

<A>点群データ <B>特徴線等採取 <C>面延長・稜線出し <D>角出し <E>フィレット作成 <F>密封してソリッド作成

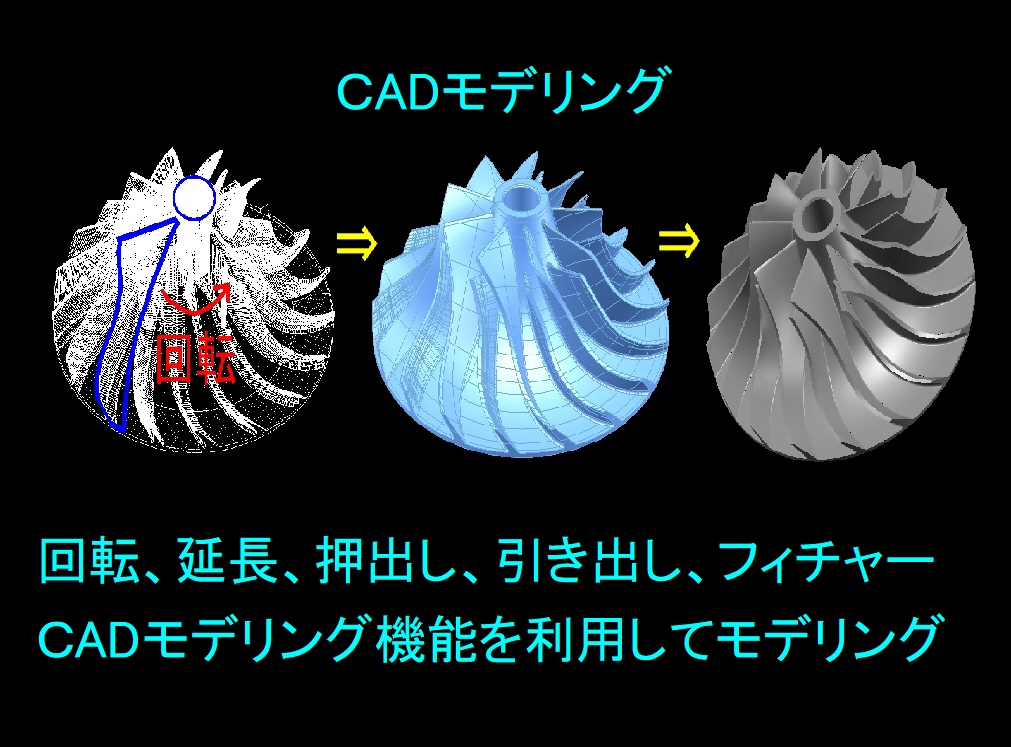

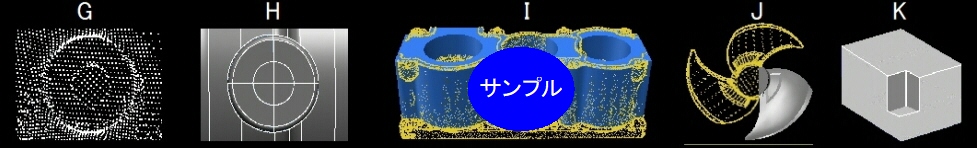

<G>スキャンデータの円 <H>類似円弧モデリング <I>断面ライン引出面作成 <J>回転で作成 <K>ブリーアン演算作成

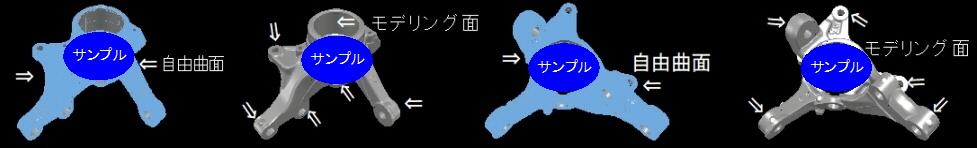

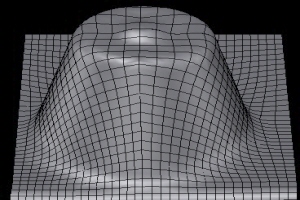

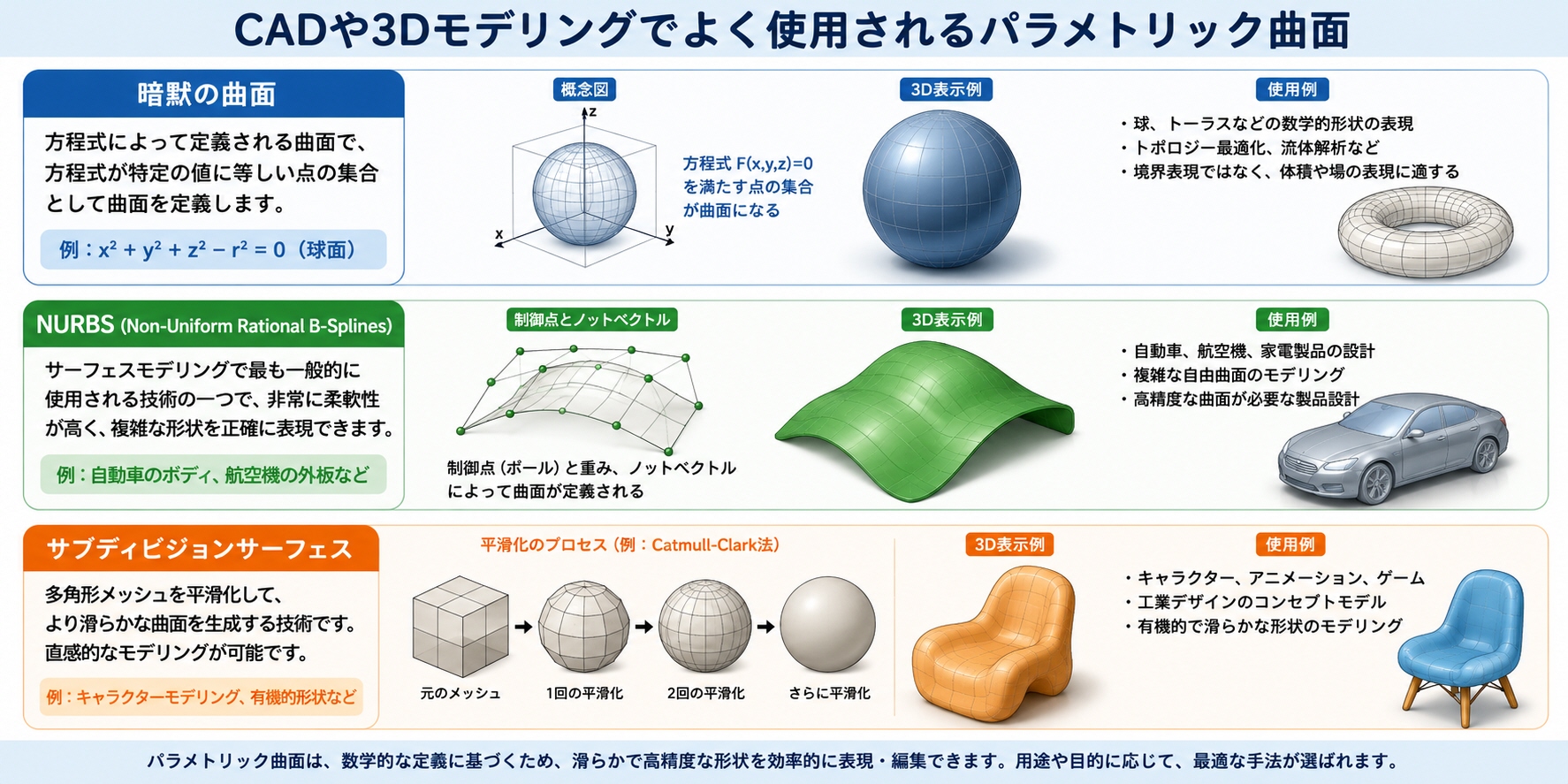

自由曲線のナーバス面(NURBS)とモデリング面データの融合<自由曲面について>
自由曲面は細かく小さいパッチのCAD面。円弧,フィレット,垂直,平面等,数値計算が可能な部分は従来のCADモデリング機能使用。

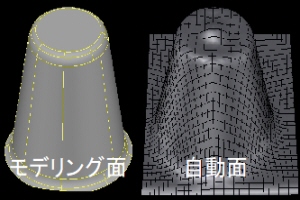

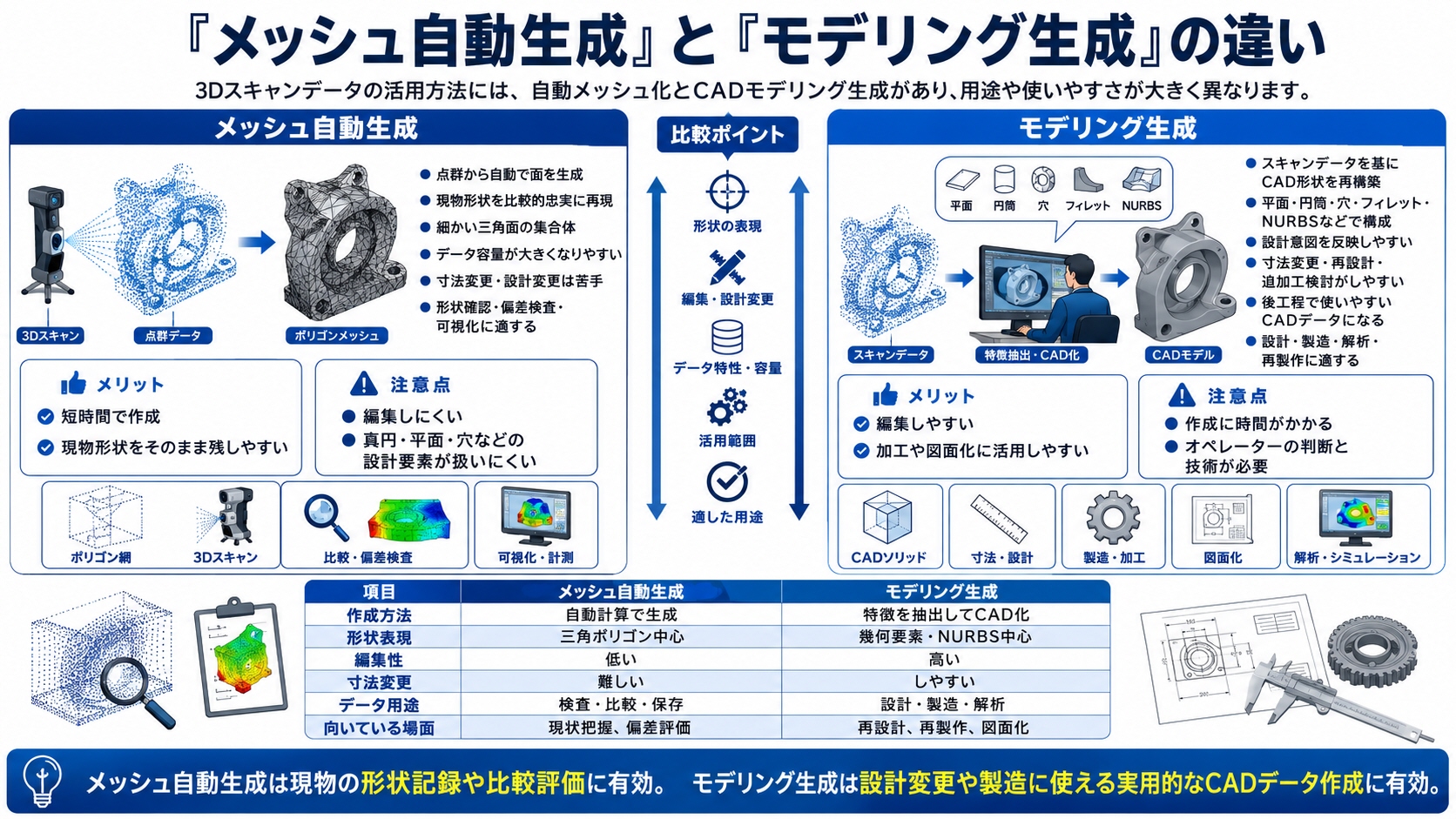

3次元CADメッシュ作成は、「モデリング生成」と「メッシュ自動生成」があります。それぞれ異なる目的と手法で用いられます。
<モデリング>
モデリングでは、設計フェーズで行われ、CADツールを使って部品や現場、システムの形状、寸法、材質などを定義します。パラメトリックモデリング、ダイレクトモデリング、サーフェスモデリングなど)があり、目的に応じて選択されます。設計へのフィードバックやCAD変更、金型の再製作などで利用する場合はCADモデリングが必要になります。
<メッシュの自動生成>
主な3Dスキャン装置には、「メッシュの自動生成」が装備されているため、ソフトウェア内で生成でき、解析位相(FEA:有限解析要素、CFD:計算流体力学など)で用いることができます。3Dモデルを多数の要素(通常は三角形や四角形、四面体など)に分割することで、数値シミュレーションでの計算を可能にします。メッシュの自動生成では、形状が複雑な場合や精度が必要な場合には正確なメッシュを生成することが重要です。
<主な違い>
・目的: モデリングは設計と暫定化のため、メッシュは解析のため。
・フェーズ: モデリングは設計フェーズで行われ、メッシュ生成はフェーズ解析で行われます。
・要素: モデリングではジオメトリ(形状)属性(材質、寸法等)重要ですが、メッシュでは要素のサイズ、形状、品質が重要です。
・ツール: 通常、異なる種類のCADソフトウェアまたは解析ソフトウェアがそれぞれ使用されます。
以上のように、モデリングとメッシュの自動生成は、CADと解析の異なる側面を担っています。CADモデリングは専門のオペレーターが必要になります。
<話題>
日本の精密機械技術は、長い歴史を持ち、多岐にわたり産業で高い評価を受けています。
1,歴史の背景: 日本は長い間、時計や光学機器などの精密機械の生産に取り組んできました。明治時代以降、西洋の技術を学びつつ、独自の技術を発展させてきました。 2,カメラと光学技術: 日本は世界的に知られるカメラブランドを多数擁しています(例:キヤノン、ニコン、ソニー、オリンパスなど)。これらの企業は光学技術の革新をリードしてきました。 3,時計製造:セイコーやシチズンなど、高品質な時計を製造する企業が日本には多数存在します。独自のクォーツ技術やスプリングドライブ技術など、革新的な時計技術を持つ企業もいます。 4,半導体と電子機器: 日本は、半導体の製造技術や電子機器の設計・製造においても先進的な立場にあります。特に、精密な製造プロセスや品質管理技術が求められる分野での実績が豊富です。 5,ロボット技術:産業用ロボットやサービスロボットの分野で、日本は技術のリーダーシップを維持しています。特に、自動車産業や電子部品製造などでの自動化技術に関する研究開発が注目です。 6,品質管理: 日本の精密機械産業は、品質管理に関して非常に高い水準を維持しています。この妥協的な品質管理の文化は、日本製の製品が世界中で信頼される大きな理由の一つです。 7,持続可能な技術の取り組み:環境への配慮や省エネ技術の導入など、持続可能な製造技術へのシフトも積極的に進められています。 これらは日本の精密機械技術の一部には過ぎませんが、日本がこの分野で国際的な評価を受けている背景を理解の上で参考になります。 |
|

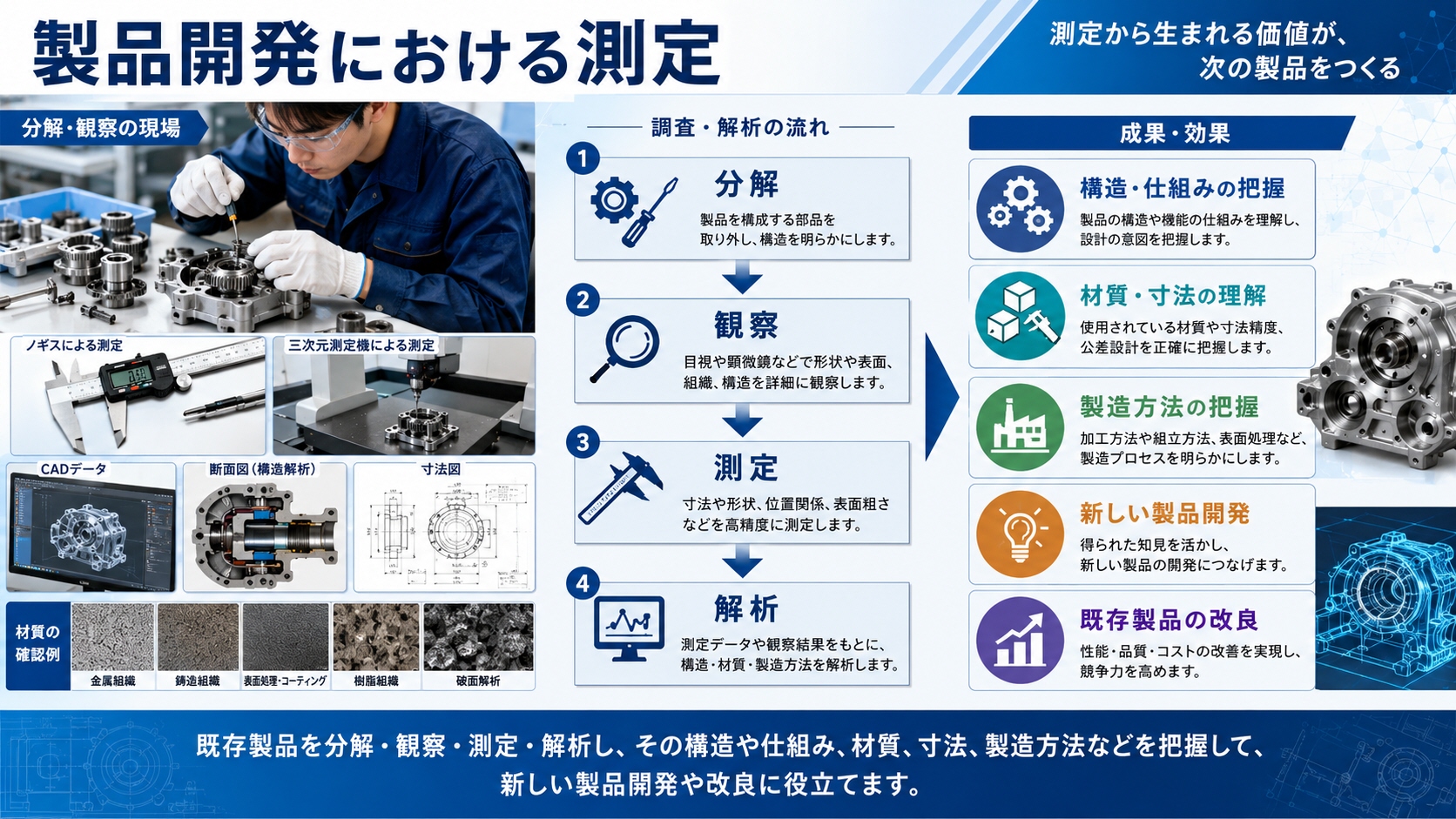

製品開発にリバースエンジニアリングの活用について リバースエンジニアリングは、製品開発において重要な役割を果たすことができます。これはすでに市場に出ている製品やソフトウェアを詳細に分析し、その構造、設計方法、ソースコード、データ定義などを理解するためですのプロセスです。このプロセスは通常の設計とは逆のアプローチのため、「逆行工学」とも呼ばれています。ハードウェア製品におけるリバースエンジニアリングは、製品を分解して観察し、製造方法やメカニズムをすることが目的です。製品を理解することにも用いられます。 なお、この手法は合法的な目的のためだけではなく、クローン製品の製造や攻撃のための脆弱性の探索といった不正な活動が悪用されることもあります。リバースエンジニアリングを利用する主なメリットとして、開発期間の短縮とコスト削減が挙げられます。従来の製品開発では多大な時間とコストがかかりますが、リバースエンジニアリングを活用することで、誰もの製品から重要なヒントを得て、開発プロセスを効率化することができます。製品の構造を分析し、技術情報を得ることで、既存の製品を分析するための製造方法や部品金額、原理動作などがございます。これらの情報は新たな製品の設計に直接活用されますリバースエンジニアリングは、製造業にとって新しい概念ではなく、昔から競合製品を分析して自社の製品開発に並行する手法として用いられてきました。以上のことから、リバースエンジニアリングは製品開発において有効な手法であると言えます。は法的な中で適切に行われる必要があり、知的財産権の侵害には注意が必要です。 |
