排気循環用管、主にエンジンや排気装置に関係する分野で使用される用語で、排気ガスを再循環させるための配管（管）のことを指します。
🔧 排気循環用管とは

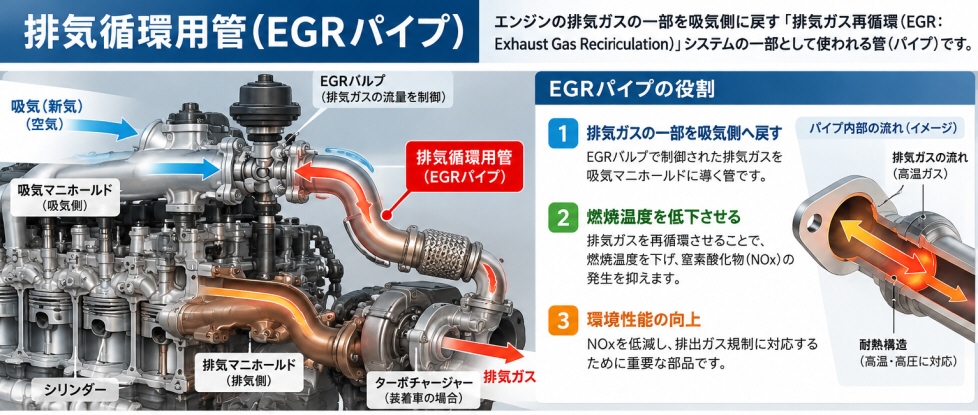

排気循環用管（Exhaust Gas Recirculation pipe / EGR pipe）は、エンジンの排気ガスの一部を吸気側に戻す「排気ガス再循環（EGR：Exhaust Gas Recirculation）」システムの一部として使われる管（パイプ）です。
🚗 主な用途と役割
-
排出ガスの浄化（NOx削減）
排気ガス中の窒素酸化物（NOx）は高温での燃焼で多く生成されます。排気ガスの一部を再循環させて吸気に混ぜることで燃焼温度を下げ、NOxの生成を抑制します。 -
燃費向上（特定条件下）
一部の走行条件ではEGRを使うことでポンピングロスが減り、燃費改善にも寄与します。 -
ターボエンジンの補助
ターボ車では、過給圧を安定させるために排気の流れをコントロールする際にも使用される場合があります。
🔍 構成部品と設置場所
-
EGRバルブ：排気ガスの流量を制御
-
EGRパイプ（排気循環用管）：排気マニホールドと吸気マニホールド間を接続
-
クーラー付きEGR管：排気ガスを冷却して再循環させる機構を持つこともあります（高性能エンジン向け）
🛠️ 故障の兆候
-
エンジンチェックランプ点灯
-
アイドリング不調、加速不良
-
黒煙や排気ガス臭が強くなる
-
燃費の悪化
🧪 関連する工業や分野
-
自動車（ガソリン・ディーゼル）
-
産業用発電機、船舶エンジンなど
-
一部のガスタービンシステム
