送風機ケーシング
送風機ケーシングの３ｄスキャン
実物から設計上のポイントデータ取得

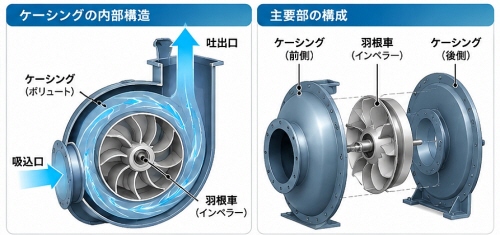

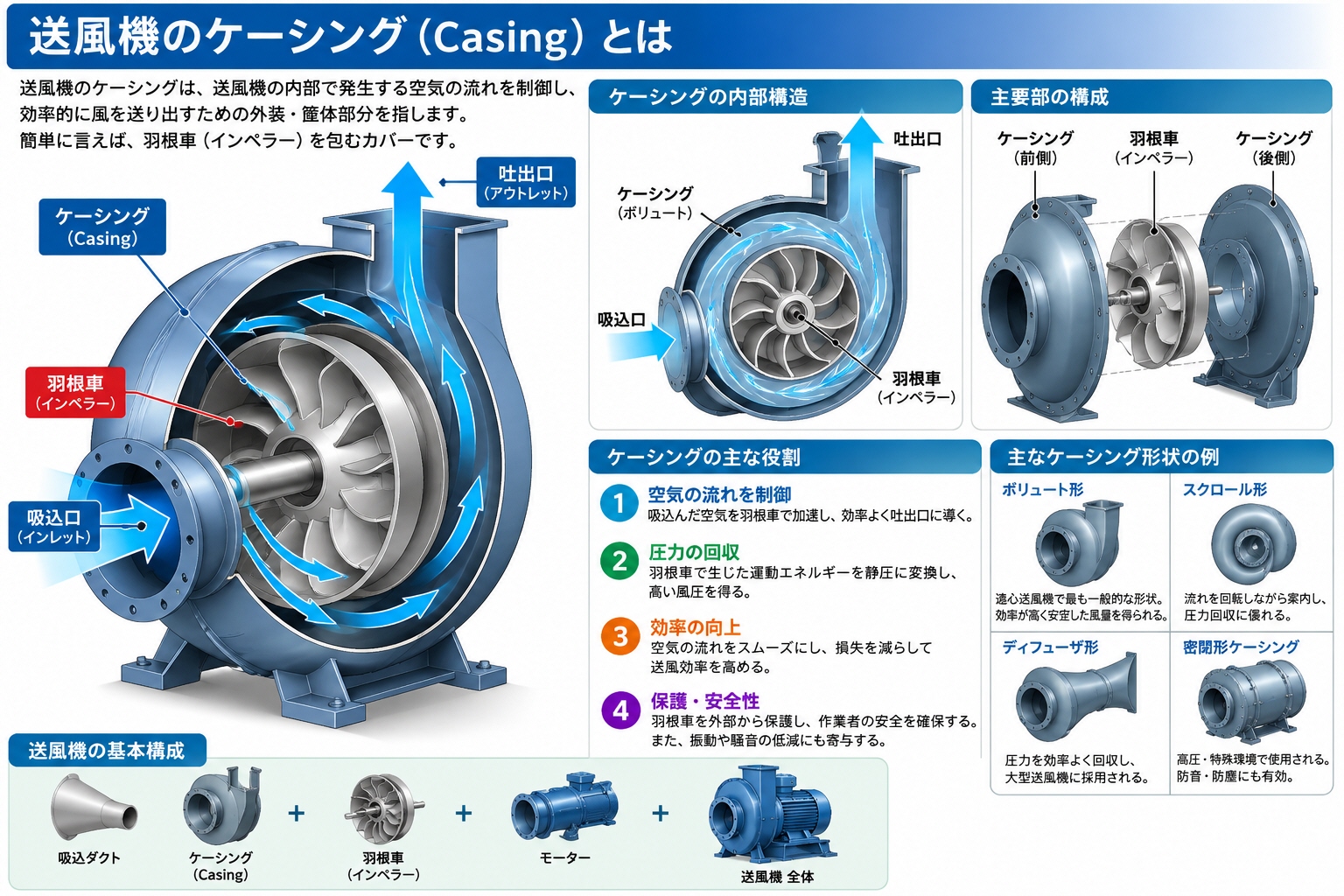

✅ 送風機ケーシングとは
送風機のケーシング（Casing）は、送風機の内部で発生する空気の流れを制御し、効率的に風を送り出すための外装・筐体部分を指します。簡単に言えば、羽根車（インペラー）を包むカバーです。
🏗️ 主な役割
-
空気の流れをガイドする
→ 羽根車で発生した風を効率よく出口（吐出口）に導く -
圧力の損失を抑える
→ 無駄な渦流や逆流を防ぎ、性能を維持 -
騒音の抑制
→ 内部音が外に漏れるのを防ぐ -
保護機能
→ 羽根車や内部構造を外部の衝撃や異物侵入から守る
🏭 種類（形状）
送風機のケーシングは、送風機の種類や用途によって形状が異なります。
代表的なのは以下のような形です：
-
渦巻ケーシング（スクロールケーシング）
→ 渦巻き状で、遠心力で空気を外周に押し出す構造 -
直線ケーシング
→ 軸流ファンなどで用いられる、直線的なダクト形状
📐 材質
-
一般的：鋼板、ステンレス
-
特殊用途：アルミ、FRP（耐食性が求められる場合）
🔧 設計上のポイント
-
流体抵抗をいかに減らすか
-
振動や共振を抑える構造か
-
点検・清掃しやすい構造か
