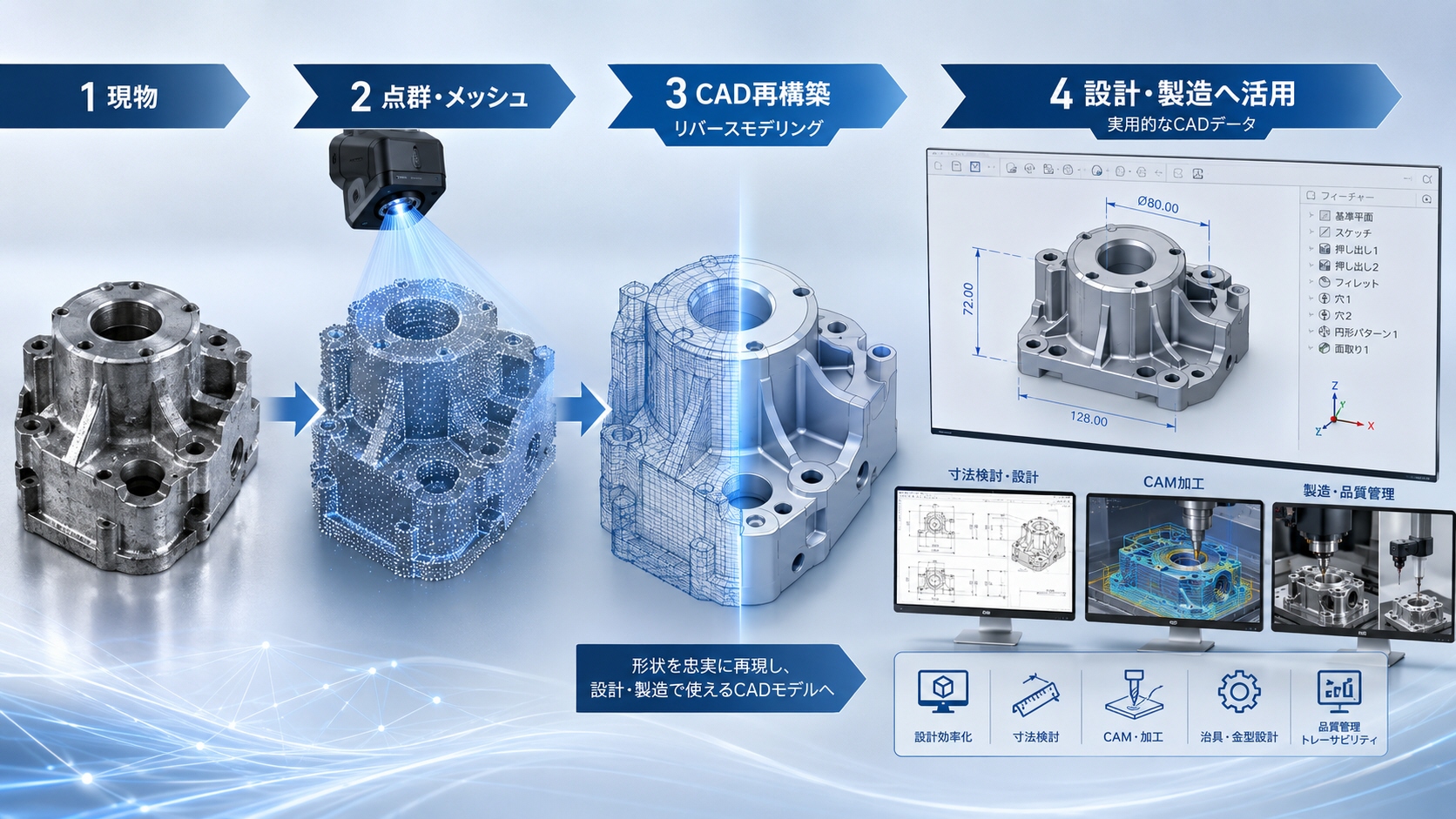

現物から取得した3Dスキャンデータや点群・メッシュデータをもとに、設計や製造で使えるCADデータへ再構築する方法です。まず不要なノイズを除去し、形状の基準面・軸・円筒・R形状などを整理します。そのうえで、単に表面をなぞるのではなく、設計意図や公差、加工性を考慮してソリッドモデルやサーフェスモデルを作成します。図面のない部品の復元、金型補修、既存製品の解析に有効です。

	＜フィレット＞ 角の部分を丸めるフィレット加工、ポリゴンメッシュからラインを抽出しサーフェイスメッシュを作成、２個の面を延長し交差するところでエッジをつくり、そのエッジ部分を円弧で丸めてフィレットを作成。入り込んだ連続的なフィレットや途中から形状が変わる徐変フィレットなどCADモデリングで作成します。ポリゴンの場合、丸み部分も三角メッシュのため滑らかさはなく拡大すると凸凹です。金型製作などには不向きのためCADモデリングが必要になります。モデリングのフィレットは数値化した円弧になります。ポリゴンからオートサーフェスで作成したメッシュは稜線が不明のためポリゴンデータから特徴線等を抽出してモデリングします。
	＜円弧、円＞ ポリゴンメッシュからライン抽出、そのラインから幾何学的に正しい真円を作成します。数値入力で円の径を変更すことが可能です。円弧は真円の一部で作成する。つくることができない円は与えられた複数の制御点とノットベクトルから定義される滑らかなサーフェス（B-スプライン曲線）で作成します。 ポリゴンには円弧や円の数値的要素がないためデータを修正するにはCADモデリングが必要です。３Dプリンタでワークを作る場合でも、モデリングからポリゴンデータに変換方法が完全なワークができます。３次元CADモデリングされた円や円弧はサイズ等の変更ができます。成形収縮率、金型寸法、成形品寸法から成形条件に応じて変更が可能になります。
	＜平面＞ ポリゴンメッシュデータから平面上の二直線を抽出したラインを利用し、直線と平面、平面と平面とが、どこまで延長しても交わらな平面をつくります。型製作で切削や研削において大変重要な要素となっている均一性を示す数値の平面度、平面形体の幾何学的に正しい平面が必要とされています。 ポリゴンは多面体オブジェクトの形状を定義する頂点、辺、面の集合体の三角メッシュためデータの容量は多くなります。モデリングは２点で構成されている真面平面ため容量が少ない。スキャンデータの平面は高さ方向にばらつきがあるため、CADモデリングの平面はスキャンデータの平均化されたメッシュで作成します。
	＜押し出し面＞ ラインで外形をつくり、ラインをオブジェクトの平面から直交方向に、指定した方向に、または選択したパスに沿って押し出します。ラインで外形をつくり、ラインをオブジェクトの平面から直交方向に、指定した方向に選択したパスに沿って押し出します。型のテーパ合わせ面に抜き勾配をつけることができます。
	＜回転面＞ ラインで外形をつくり、ラインをオブジェクトの平面から直交方向に、指定した方向に、または選択したパスに沿って押し出します。ラインで外形をつくり、ラインをオブジェクトの平面から直交方向に、指定した方向に選択したパスに沿って押し出します。型のテーパ合わせ面に抜き勾配をつけることができます。
	＜延長、トリム＞ CADモデリング操作においてオブジェクトの角出しや稜線出しのためCAD面境界エッジまでオブジェクトを延長して面の交差でトリムします。曲率がある面も面の性格が良ければ綺麗に伸ばせますが、ポリゴンからの面は、曲率の性格が悪い面になる場合が多い、長く伸ばすと自己交差したりして使い物になりません。そのため面の修正が必要になります。 性格の良いラインを引き直し面のつくり直しを繰り返し作成します。 ◆
	＜ボス、リブ＞ 成形品の組合わせや、他部品を締結する際に使用するボスは垂直などの精度が必要、ひけ、ボイドの発生や応力集中を起こしやすいため、変形を考慮した設計になっている。またパーツの取り出しを容易にするために抜き勾配を設ける必要があります。生産性や設計強度を維持しつつ外観も美しく仕上げられます。ポリゴンでのボスはオブジェクト成型時の変形などもそのまま取り込んだいるため平面に対して垂直、水平など修正が必要になります。ポリゴンデータからCADモデリングすることで修正が可能になります。
	＜精密部品＞ 電装部品成形、弱電部品、携帯電話、デジタルカメラ、精密機械、工業用精密部品などの高精度プラスチック精密製品のものつくり。工業精密プラスチック成形部品は、抜き勾配をつける、肉厚の均一、収縮と製造偏差の影響を考慮されている。繊細な部品はX線CTスキャンが利用されています。CTで精度あるデータを採取できてもポリゴン生成などの後行程で精度が落ちるため、CADモデリングが必要になります。３Dプリンタなどでつくられた試作品を量産の型製作用データ作成にリバースエンジニアリングを利用されます。
	＜機構部品＞ 回転運動を往復運動に変換、部品同士をつないだり機構が動く仕組みなど機械に備わっている働きや目的の機械要素の機構部品。機械要素の組み合わせにおいて部品同士バランスに考察して無理が生じないように注意を払われている。類似設計で過去の部品や市販部品等リバースエンジニアリング利用の例があります。
	＜自由曲面＞ 自由曲面は複数の制御点と実際数の複数個の数値の組合わせから定義される滑らかなB-スプライン曲線でつくられたナーブスサーフェスを利用されています。滑らかに変化する曲線からできる面はデザインモデルや意匠的な製品に適しています。ナーブス面は自動面で、機構部分はCADモデリングで作成します。
